Спосіб обробки зварного виробу із гартівної сталі

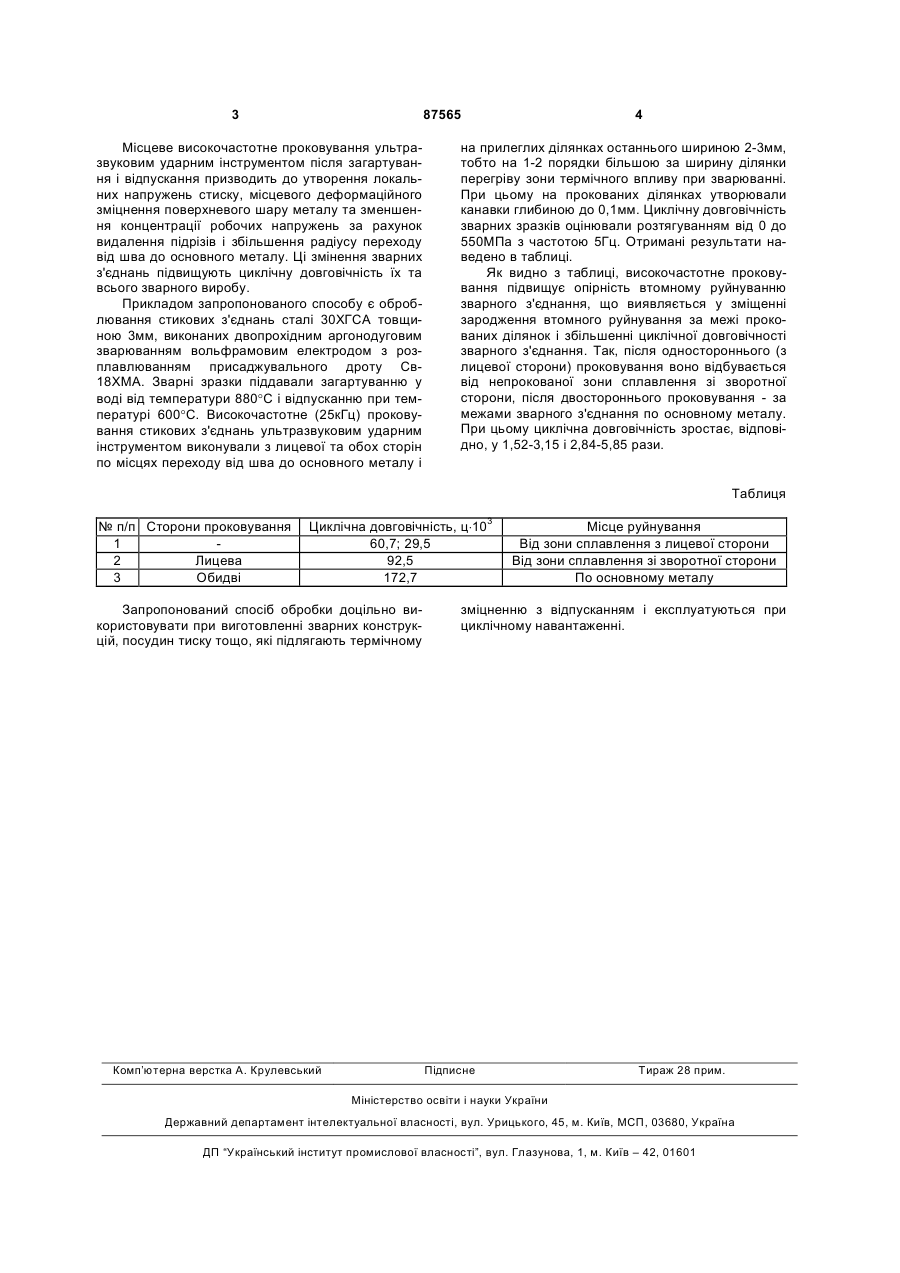

1. Спосіб обробки зварного виробу із гартівної сталі, що включає загартування та відпускання виробу, який відрізняється тим, що після відпускання стикові з'єднання зварного виробу піддають високочастотному проковуванню ультразвуковим ударним інструментом по зонах переходу від шва до основного матеріалу – сталі і ділянках перегріву останнього при зварюванні. 2. Спосіб за п. 1, який відрізняється тим, що стикові з'єднання зварного виробу піддають високочастотному проковуванню з лицевої або зворотної, або двох сторін. (19) (21) a200711209 (22) 10.10.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) КУЛИК ВІКТОР МИХАЙЛОВИЧ, САВИЦЬКИЙ МИХАЙЛО МИХАЙЛОВИЧ, КНИШ ВІТАЛІЙ ВАСИЛЬОВИЧ, КУЗЬМЕНКО ОЛЕКСАНДР ЗАХАРОВИЧ (73) ІНСТИТУТ ЕЛЕКТРОЗВАРЮВАННЯ ІМ. Є.О. ПАТОНА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) UA, 76901, C2, 15.09.2006 UA, 60390, C2, 15.10.2003 SU, 492571, 11.12.1975 SU, 1420035, A1, 30.08.1988 3 87565 Місцеве високочастотне проковування ультразвуковим ударним інструментом після загартування і відпускання призводить до утворення локальних напружень стиску, місцевого деформаційного зміцнення поверхневого шару металу та зменшення концентрації робочих напружень за рахунок видалення підрізів і збільшення радіусу переходу від шва до основного металу. Ці змінення зварних з'єднань підвищують циклічну довговічність їх та всього зварного виробу. Прикладом запропонованого способу є оброблювання стикових з'єднань сталі 30ХГСА товщиною 3мм, виконаних двопрохідним аргонодуговим зварюванням вольфрамовим електродом з розплавлюванням присаджувального дроту Св18ХМА. Зварні зразки піддавали загартуванню у воді від температури 880°C і відпусканню при температурі 600°C. Високочастотне (25кГц) проковування стикових з'єднань ультразвуковим ударним інструментом виконували з лицевої та обох сторін по місцях переходу від шва до основного металу і 4 на прилеглих ділянках останнього шириною 2-3мм, тобто на 1-2 порядки більшою за ширину ділянки перегріву зони термічного впливу при зварюванні. При цьому на прокованих ділянках утворювали канавки глибиною до 0,1мм. Циклічну довговічність зварних зразків оцінювали розтягуванням від 0 до 550МПа з частотою 5Гц. Отримані результати наведено в таблиці. Як видно з таблиці, високочастотне проковування підвищує опірність втомному руйнуванню зварного з'єднання, що виявляється у зміщенні зародження втомного руйнування за межі прокованих ділянок і збільшенні циклічної довговічності зварного з'єднання. Так, після одностороннього (з лицевої сторони) проковування воно відбувається від непрокованої зони сплавлення зі зворотної сторони, після двостороннього проковування - за межами зварного з'єднання по основному металу. При цьому циклічна довговічність зростає, відповідно, у 1,52-3,15 і 2,84-5,85 рази. Таблиця № п/п Сторони проковування 1 2 Лицева 3 Обидві Циклічна довговічність, ц×103 60,7; 29,5 92,5 172,7 Запропонований спосіб обробки доцільно використовувати при виготовленні зварних конструкцій, посудин тиску тощо, які підлягають термічному Комп’ютерна верстка А. Крулевський Місце руйнування Від зони сплавлення з лицевої сторони Від зони сплавлення зі зворотної сторони По основному металу зміцненню з відпусканням і експлуатуються при циклічному навантаженні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
