Пристрій випарювальний з попереднім розпиленням

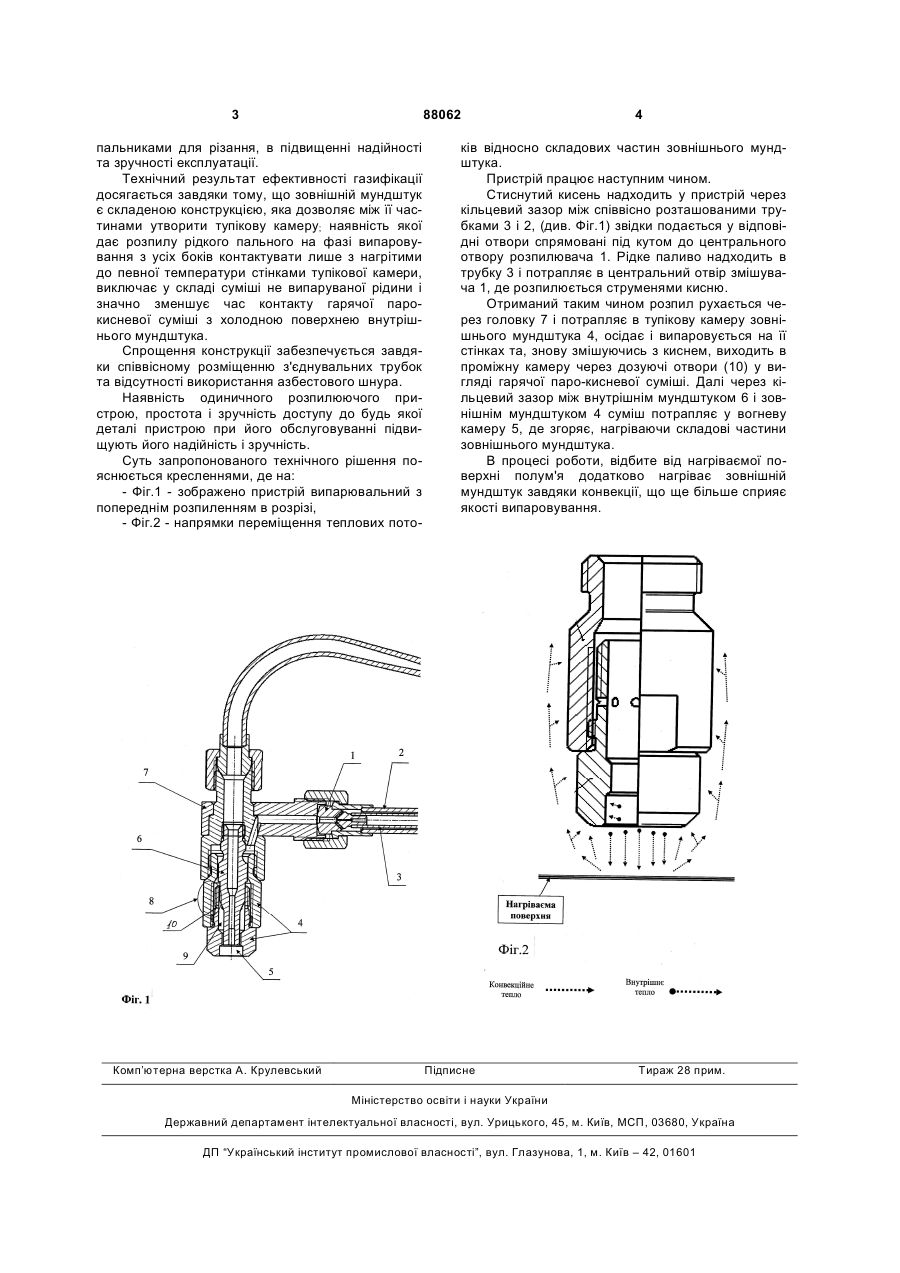

Пристрій випарювальний з попереднім розпиленням для пальників, що працюють на рідкому паливі, що містить розпилювач, трубки, що підводять рідке паливо і кисень до розпилювача, головку, зовнішній та внутрішній мундштуки, який відрізняється тим, що зовнішній мундштук є складеною конструкцією, з утворенням між його частинами тупикової камери, вихід із якої виконано у вигляді дозуючих отворів, розміщених вище дна камери, при цьому кисневі отвори розпилювача спрямовані під кутом до його центрального отвору, а підвідні трубки розташовані співвісно. Винахід стосується обладнання для газового зварювання, різання, пайки та інших видів вогневої обробки металів з використанням рідкого палива. Відомий аналогічний пальник на рідкому паливі для різання (гасово-кисневий різак РКР-3-57), що працює по принципу механічного розпилення рідкого палива в струмені кисню, яке потім випаровується, контактуючи з нагрітою стінкою зовнішнього мундштука, і в газоподібному стані змішується з киснем в кільцевому зазорі між внутрішнім та зовнішнім мундштуками. (И.И. Соколов. Газовая сварка и резка металлов. "Высшая школа". 1981. Стор.145; ЗНИИАВТОГЕН вьіп.УІ. Кислородная резка, металлизация, пайка. МАШГИЗ. 1960. Стр. 35-48). Недолік такої конструкції - застосування в камері випаровування лабіринтних каналів, що не забезпечує достатньої ефективності випаровування рідкого палива через хаотичність потоку розпилу, а також значна охолоджувальна дія струменя ріжучого кисню у внутрішньому мундштуку, що призводить до конденсації рідкого палива на поверхні внутрішнього мундштука і значно погіршує випаровування рідкого палива при різанні товщини 50-200мм. Крім того, вмонтований в головку розпилювач складно почистити в разі засмічення, а також оптимізувати його роботу при заміні мундштуків на інший номер. Відомий пальник для різання на рідкому паливі деклараційний патент України №67057 від 15.06.04, що працює по принципу механічного розпорошування рідкого палива в струмені кисню, яке потім випаровується, контактуючи з нагрітою стінкою зовнішнього мундштука під дією відцентрових сил. Недоліками цієї конструкції є - використання в розпилювачі декількох змішувальних каналів, що при роботі на рідкому паливі потребує обов'язкового синхронної та однакової їх роботи, високі вимоги відповідності кута сполучення конусних ущільнювальних пояскових поверхонь розпилювача і головки, а також, те що процес випаровування проходить між гарячим зовнішнім і холодним внутрішнім мундштуком у кільцевому прямоточному каналу. Технічний результат винаходу полягає в підвищенні ефективності газифікації рідкого палива, спрощення конструкції та уніфікації з газовими (19) UA (11) 88062 (13) C2 (21) a200711206 (22) 10.10.2007 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) БОБУХ МИКОЛА МИКОЛАЙОВИЧ (73) БОБУХ МИКОЛА МИКОЛАЙОВИЧ (56) UA 67057 A, 15.06.2004 RU 2117216 C1, 10.08.1998 RU 2287412 C1, 20.11.2006 RU 2049961 C1, 10.12.1995 RU 2117869 C1, 20.08.1998 RU 58662 U1, 27.11.2006 US 3192987 А, 06.07.1965 3 88062 пальниками для різання, в підвищенні надійності та зручності експлуатації. Технічний результат ефективності газифікації досягається завдяки тому, що зовнішній мундштук є складеною конструкцією, яка дозволяє між її частинами утворити тупікову камеру; наявність якої дає розпилу рідкого пального на фазі випаровування з усіх боків контактувати лише з нагрітими до певної температури стінками тупікової камери, виключає у складі суміші не випаруваної рідини і значно зменшує час контакту гарячої парокисневої суміші з холодною поверхнею внутрішнього мундштука. Спрощення конструкції забезпечується завдяки співвісному розміщенню з'єднувальних трубок та відсутності використання азбестового шнура. Наявність одиничного розпилюючого пристрою, простота і зручність доступу до будь якої деталі пристрою при його обслуговуванні підвищують його надійність і зручність. Суть запропонованого технічного рішення пояснюється кресленнями, де на: - Фіг.1 - зображено пристрій випарювальний з попереднім розпиленням в розрізі, - Фіг.2 - напрямки переміщення теплових пото Комп’ютерна верстка А. Крулевський 4 ків відносно складових частин зовнішнього мундштука. Пристрій працює наступним чином. Стиснутий кисень надходить у пристрій через кільцевий зазор між співвісно розташованими трубками 3 і 2, (див. Фіг.1) звідки подається у відповідні отвори спрямовані під кутом до центрального отвору розпилювача 1. Рідке паливо надходить в трубку 3 і потрапляє в центральний отвір змішувача 1, де розпилюється струменями кисню. Отриманий таким чином розпил рухається через головку 7 і потрапляє в тупікову камеру зовнішнього мундштука 4, осідає і випаровується на її стінках та, знову змішуючись з киснем, виходить в проміжну камеру через дозуючі отвори (10) у вигляді гарячої паро-кисневої суміші. Далі через кільцевий зазор між внутрішнім мундштуком 6 і зовнішнім мундштуком 4 суміш потрапляє у вогневу камеру 5, де згоряє, нагріваючи складові частини зовнішнього мундштука. В процесі роботи, відбите від нагріваємої поверхні полум'я додатково нагріває зовнішній мундштук завдяки конвекції, що ще більше сприяє якості випаровування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
