Спосіб одержання матованих рисунків на поверхні скла

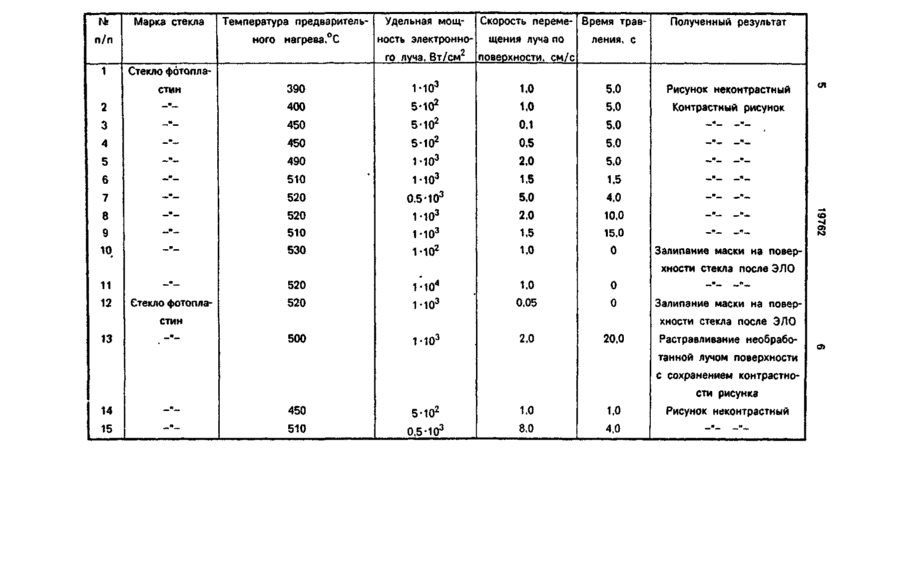

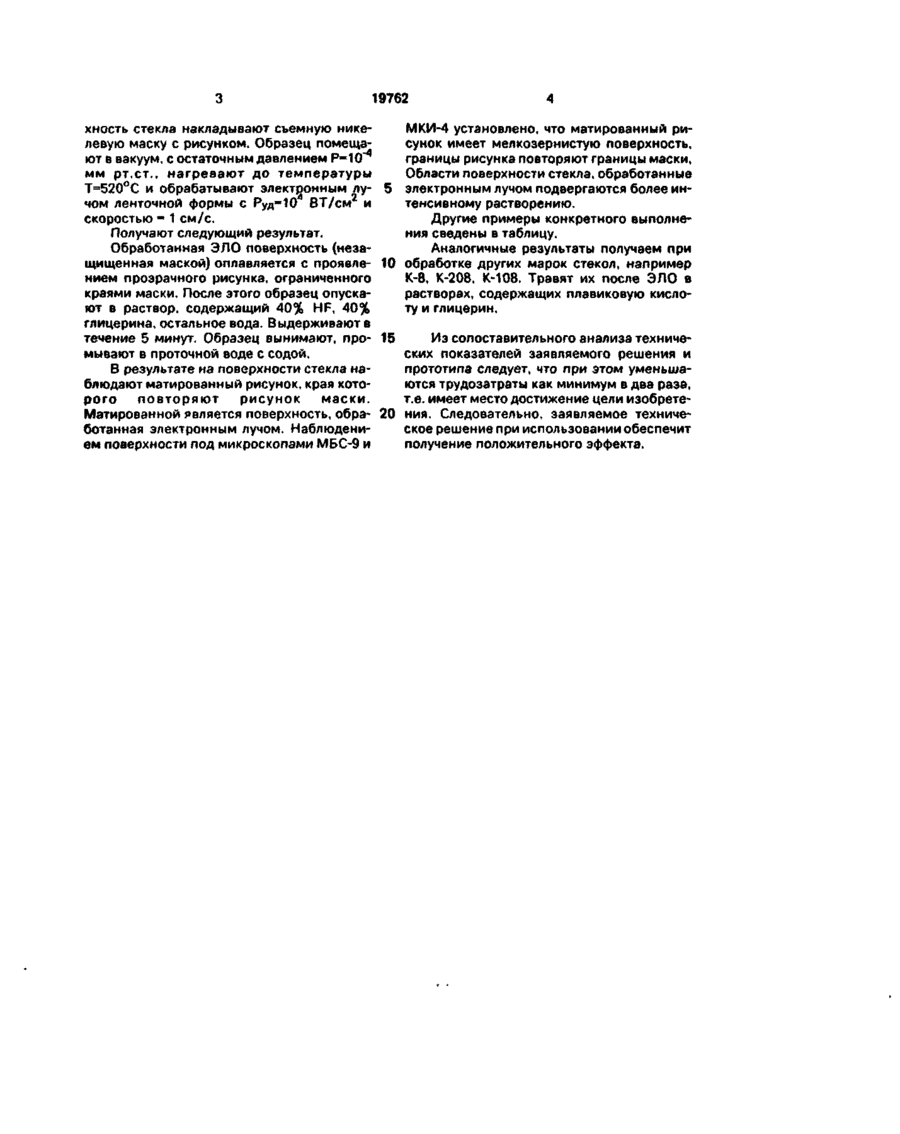

Способ получения матированных рисунков на поверхности стекла путем маскирования и травления плавиковой кислотой, о тл и ч а ю щ и й с я тем, что после маскирования стекла нагревают в вакууме до температуры 400-520°С. обрабатывают электронным лучом с удельной мощностью 5'102-103 Вт/см 2 и скоростью 0,1-5 см/с и травят в течение 1,5-15 минут. нагревают в вакууме 10-10 мм рт.ст. до температуры 400-520°С, обрабатывают электронным лучом с Руд=0,5*102-103 Вт/см травят в растворе, содержащем плавиковую кислоту, в течение 1,5-15 минут. Скорость обработки электронным лучом составляет 0,1-5 см/сек. Материал маски выбирается таким образом, чтобы обеспечить дополнительный отбор отрицательного заряда с поверхности стекла при допустимой степени адгезионной загрязненности стекла процессом электронно-лучевой обработки (ЭЛО). П р и м е р . Берут стекло фотопластины, протирают его ватным тампоном, смоченным в этиловом спирте с поляритом "КРОКУС" поставляют до высыхания. Высохший образец вытирают сухим ватным тампоном до полного удаления частиц полярита с поверхности стекла. Качество поверхности стекла после очистки проверяют согласно ГОСТ11141-90 наблюдением в косоотраженных лучах поверхности стекла на черном фоне под микроскопом МБС-9. После этого на повер С > о го О 19762 хность стекла накладывают съемную никелевую маску с рисунком. Образец помещают в вакуум, с остаточным давлением Р=10 мм рт.ст., нагревают до температуры Т=520°С и обрабатывают электронным лучом ленточной формы с Руд~104 ВТ/см 2 и скоростью = 1 см/с. Получают следующий результат. Обработанная ЭЛО поверхность (незащищенная маской) оплавляется с проявлением прозрачного рисунка, ограниченного краями маски. После этого образец опускают в раствор, содержащий 40% HF, 40% глицерина, остальное вода. Выдерживают в течение 5 минут. Образец вынимают, промывэют в проточной воде с содой. В результате на поверхности стекла наблюдают матированный рисунок, края которого повторяют рисунок маски. Матированной является поверхность, обработанная электронным лучом. Наблюдением поверхности под микроскопами МБС-9 и МКИ-4 установлено, что матированный рисунок имеет мелкозернистую поверхность, границы рисунка повторяют границы маски, Области поверхности стекла, обработанные 5 электронным лучом подвергаются более интенсивному растворению. Другие примеры конкретного выполнения сведены в таблицу. Аналогичные результаты получаем при 10 обработке других марок стекол, например К-8, К-208, К-108. Травят их после ЭЛО в растворах, содержащих плавиковую кислоту и глицерин. 15 Из сопоставительного анализа технических показателей заявляемого решения и прототипа следует, что при этом уменьшаются трудозатраты как минимум в два раза, т.е. имеет место достижение цели изобрете20 ния. Следовательно, заявляемое техническое решение при использовании обеспечит получение положительного эффекта. 1 2 3 Удельная мощность электронно щения луча по го луча, Вт/см п/п Температура предварительного нагрева,°С Марка стекла .поверхности, см/с стмн » —."_ ft 3 390 1-Ю 400 5-Ю 2 5-Ю 2 5-Ю 2 450 450 1-Ю 3 510 1-Ю 3 520 0,5-10 3 520 510 1-Ю 3 3 530 1-Ю 2 11 W 520 1-Ю 4 12 Єтекло фотопла 520 1-Ю 3 13 стин —— * 500 1-Ю 3 —»*— 6 7 8 9 10 Полученный результат ления, с Стекло фотопла 4 5 Скорость переме- бремя трав ft —"•— — " — 490 1-Ю 1,0 5.0 Рисунок неконтрастный 1.0 0.1 5,0 Контрастный рисунок 0,5 2,0 1.5 5,0 2,0 5,0 5,0 5.0 1.5 —'_ —п— 4.0 __•_ _•»_ —'— —* . — со 1,5 10,0 15,0 —— * —'—. 5! 1.0 0 Залипание маски на повер 1,0 0 хности стекла после ЭЛО —— —п— • 0,05 0 Залипание маски на поверхности стекла после ЭЛО 2,0 20,0 Растравливание необработанной лучом поверхности с сохранением контрастности рисунка 14 15 и w 450 5-Ю 510 0.5-10 3 2 ел 1,0 1,0 8,0 4,0 Рисунок неконтрастный N9 19762 Упорядник Замовлення 4354 Техред М.Келемеш Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
