Електромагнітний привод клапанів газорозподільного механізму (грм) двигуна внутрішнього згоряння (двз)
Номер патенту: 91786
Опубліковано: 25.08.2010
Формула / Реферат
Електромагнітний привод клапанів механізму газорозподілу двигуна внутрішнього згоряння, що містить корпус, обмотку електромагніта, встановлену у магнітопровід з подовженою внутрішньою частиною з різьбою, на яку встановлено зубчасте колесо, що входить у зачеплення з черв'ячною шестірнею вала крокового двигуна, а якір електромагніта має у верхній частині конус, який обмежує хід клапана, який відрізняється тим, що магнітопровід має вертикальні направляючі пази і різьбу, виконану на зовнішній поверхні, на яку нагвинчується шестірня, що має внутрішню різьбу, опирається на корпус приводу і може обертатися під дією шестірні, встановленої на вал крокового двигуна, а якір електромагніта виконано у вигляді підпружиненого диска з штовхачем.
Текст

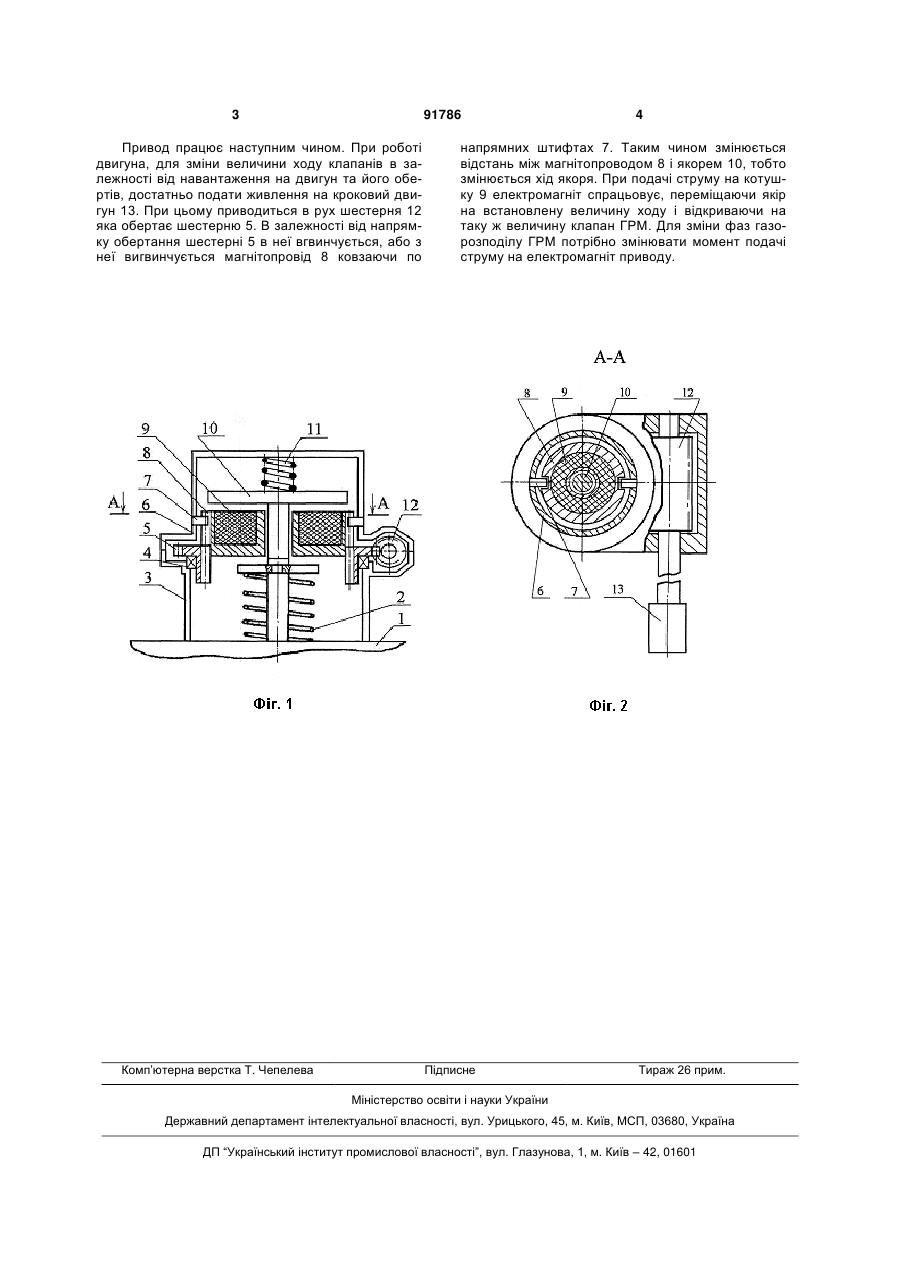

Електромагнітний привод клапанів механізму газорозподілу двигуна внутрішнього згоряння, що містить корпус, обмотку електромагніта, встановлену у магнітопровід з подовженою внутрішньою 3 91786 Привод працює наступним чином. При роботі двигуна, для зміни величини ходу клапанів в залежності від навантаження на двигун та його обертів, достатньо подати живлення на кроковий двигун 13. При цьому приводиться в рух шестерня 12 яка обертає шестерню 5. В залежності від напрямку обертання шестерні 5 в неї вгвинчується, або з неї вигвинчується магнітопровід 8 ковзаючи по Комп’ютерна верстка Т. Чепелева 4 напрямних штифтах 7. Таким чином змінюється відстань між магнітопроводом 8 і якорем 10, тобто змінюється хід якоря. При подачі струму на котушку 9 електромагніт спрацьовує, переміщаючи якір на встановлену величину ходу і відкриваючи на таку ж величину клапан ГРМ. Для зміни фаз газорозподілу ГРМ потрібно змінювати момент подачі струму на електромагніт приводу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
