Привід фрезувального верстата

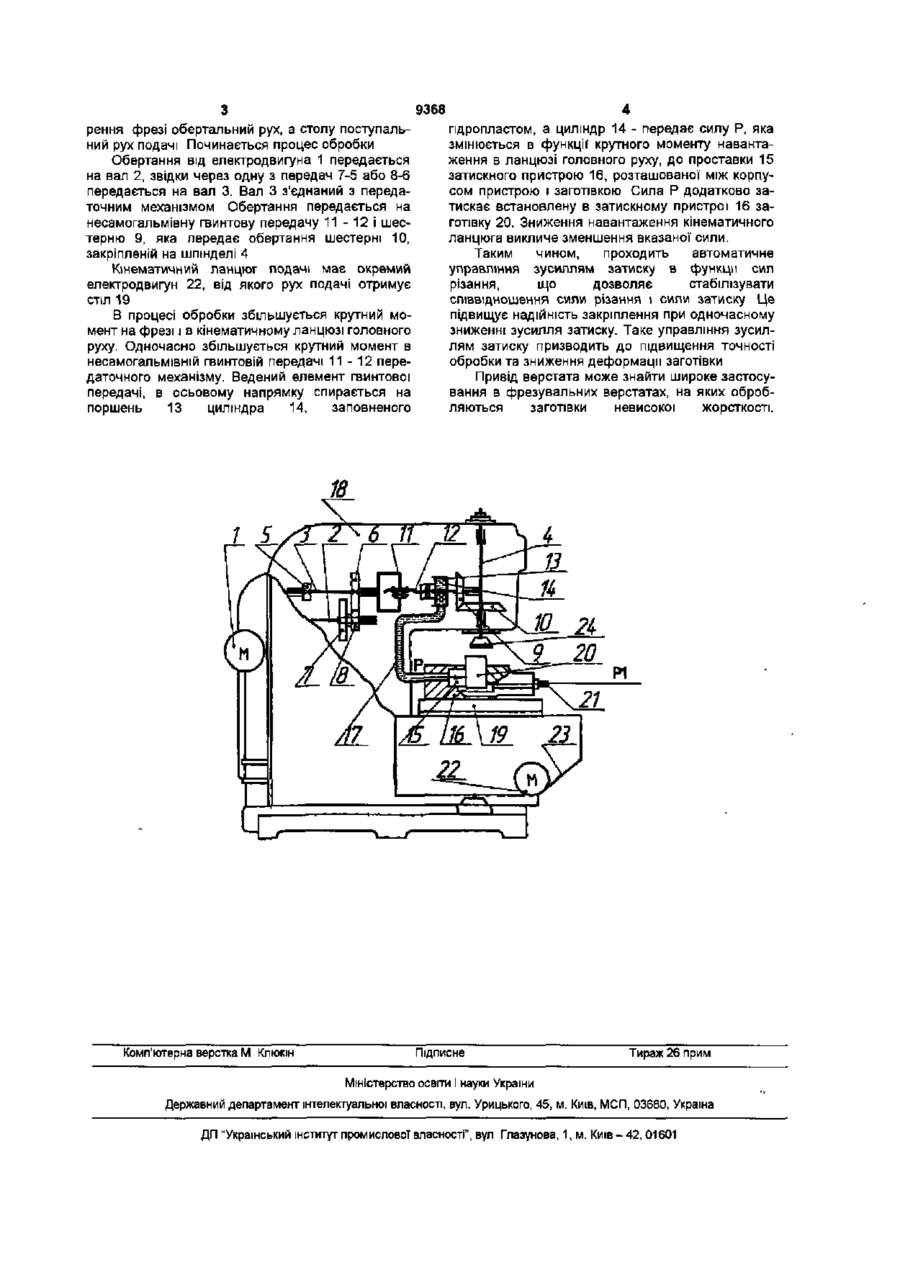

Привід фрезувального верстата, який містить ланцюги формоутворення, зі встановленим в лан цюзі головного руху передавальним механізмом, з'єднаним з затискним пристроєм, який відрізняється тим, що передавальний механізм містить несамогальмівну гвинтову передачу, ведений елемент якої в осьовому напрямку спирається на поршень циліндра, заповненого пдропластом, а циліндр з'єднаний з проставкою затискного пристрою, розташованою між корпусом пристрою і заготівкою Корисна модель відноситься до галузі машинобудування, а саме до металоріжучих верстатів Відомий привід фрезувального верстата, що містить кінематичний ланцюг головного руху і подачі із встановленим в кінематичному ланцюзі головного руху передаточним механізмом, який кінематичне зв'язаний з затискним пристроєм [1] Недоліком аналога є те, що він надто складний і не вирішує завдання управління підсилювачем затиску заготівки в функції технологічного навантаження, що призводить до зниження надійності закріплення і точності обробки при використанні надлишкової сили закріплення заготівки В основу корисної моделі поставлено задачу спрощення конструкції, зниження деформації заготівки та підвищення точності обробки Поставлена задача вирішується завдяки тому, що в приводі фрезувального верстату, який містить кінематичні ланцюги формоутворення зі встановленим в ланцюзі головного руху передаточним механізмом, що з'єднується з затискним пристроєм, міститься несамогальмівна гвинтова передача, ведений елемент якої, в осьовому напрямку спирається на поршень циліндра, заповненого пдропластом, а циліндр з'єднано з проставкою затискного пристрою, розташованою між корпусом пристрою і заготівкою Цей зв'язок забезпечує зміну зусилля затиску в функції сил різання та зусилля затиску, що дозволяє мати оптимальне співвідношення сили різання і затискного зусилля Тому при виборі величини сили затиску можна забезпечити стабільний коефіцієнт запасу в будь-яких умовах обробки і в тому числі при максимальному зростанні сил різання, що зв'язані з максимальним збільшенням припуску і механічних властивостей обробляємого матеріалу Схема привода верстата представлена на графічних матеріалах Привід верстата містить кінематичний ланцюг головного руху, що включає в себе двигун 1, вали 2 і 3, шпіндель 4, встановлюєм' на валах шестерні 5, 6, 7, 8, 9 і 10, передавальний механізм, що містить несамогальмівну гвинтову передачу 11 12 ведений елемент, якої у вісьовому напрямку спирається на поршень 13, циліндра 14 Циліндр 14 з'єднується з проставкою 15 затискного пристрою 16, за допомогою трубопроводу 17 Кінематичний ланцюг головного руху розміщується в корпусі 18 верстату На столі 19 верстату закріплено затискний пристрій 16 Заготівка що обробляється 20, встановлюється на базові елементи пристрою і закріплюється гвинтом з хвостовиком 21 Кінематичний ланцюг подачі має окремий електродвигун 22 і розміщюється в консолі 23 верстату Обробка заготівки ведеться фрезою 24 Привід фрезувального верстата працює наступним чином Заготівка, що оброблюється 20, встановлюється і закріплюється гвинтовим механізмом затискного пристрою При цьому забезпечується притискання заготівки з силою Р1, яка повинна забезпечувати стійке положення заготівки в затискному пристрої Потім вмикається привід верстата, який в ВІДПОВІДНОСТІ З настройкою забезпечує фрезі 24 і столу верстата рухи формоутво 00
