Запірний пристрій системи водопостачання пасажирського вагона

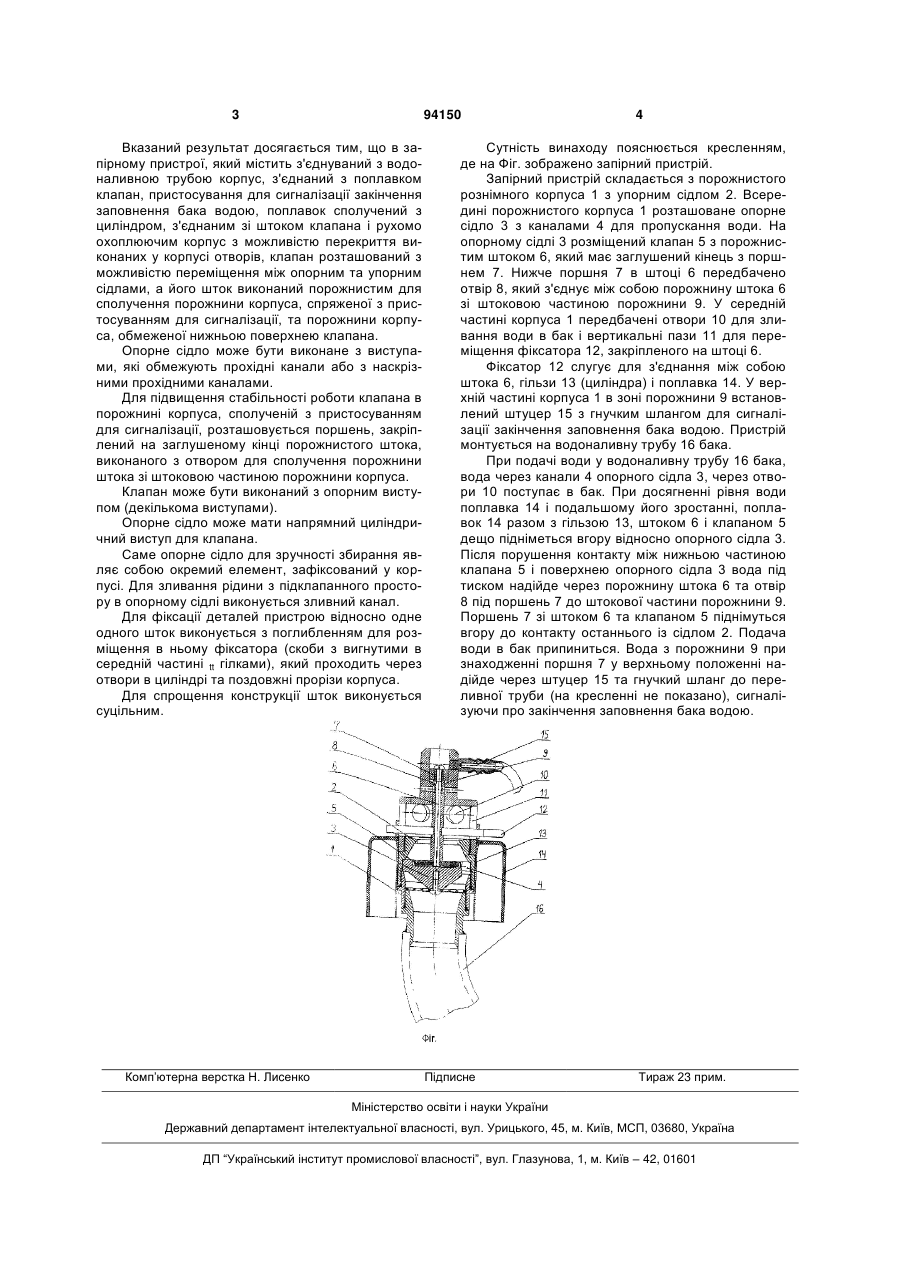

1. Запірний пристрій системи водопостачання пасажирського вагона, який містить з'єднуваний з водоналивною трубою корпус, з'єднаний з поплавком клапан, пристосування для сигналізації закінчення заповнення бака водою, який відрізняється тим, що поплавок сполучений з циліндром, з'єднаним зі штоком клапана і рухомо охоплюючим корпус з можливістю перекриття виконаних у корпусі отворів, клапан розташований з можливістю переміщення між опорним та упорним сідлами, а його шток виконаний порожнистим для сполучення порожнини корпуса, спряженої з пристосуванням для C2 2 (19) 1 3 94150 Вказаний результат досягається тим, що в запірному пристрої, який містить з'єднуваний з водоналивною трубою корпус, з'єднаний з поплавком клапан, пристосування для сигналізації закінчення заповнення бака водою, поплавок сполучений з циліндром, з'єднаним зі штоком клапана і рухомо охоплюючим корпус з можливістю перекриття виконаних у корпусі отворів, клапан розташований з можливістю переміщення між опорним та упорним сідлами, а його шток виконаний порожнистим для сполучення порожнини корпуса, спряженої з пристосуванням для сигналізації, та порожнини корпуса, обмеженої нижньою поверхнею клапана. Опорне сідло може бути виконане з виступами, які обмежують прохідні канали або з наскрізними прохідними каналами. Для підвищення стабільності роботи клапана в порожнині корпуса, сполученій з пристосуванням для сигналізації, розташовується поршень, закріплений на заглушеному кінці порожнистого штока, виконаного з отвором для сполучення порожнини штока зі штоковою частиною порожнини корпуса. Клапан може бути виконаний з опорним виступом (декількома виступами). Опорне сідло може мати напрямний циліндричний виступ для клапана. Саме опорне сідло для зручності збирання являє собою окремий елемент, зафіксований у корпусі. Для зливання рідини з підклапанного простору в опорному сідлі виконується зливний канал. Для фіксації деталей пристрою відносно одне одного шток виконується з поглибленням для розміщення в ньому фіксатора (скоби з вигнутими в середній частині tt гілками), який проходить через отвори в циліндрі та поздовжні прорізи корпуса. Для спрощення конструкції шток виконується суцільним. Комп’ютерна верстка Н. Лиcенко 4 Сутність винаходу пояснюється кресленням, де на Фіг. зображено запірний пристрій. Запірний пристрій складається з порожнистого рознімного корпуса 1 з упорним сідлом 2. Всередині порожнистого корпуса 1 розташоване опорне сідло 3 з каналами 4 для пропускання води. На опорному сідлі 3 розміщений клапан 5 з порожнистим штоком 6, який має заглушений кінець з поршнем 7. Нижче поршня 7 в штоці 6 передбачено отвір 8, який з'єднує між собою порожнину штока 6 зі штоковою частиною порожнини 9. У середній частині корпуса 1 передбачені отвори 10 для зливання води в бак і вертикальні пази 11 для переміщення фіксатора 12, закріпленого на штоці 6. Фіксатор 12 слугує для з'єднання між собою штока 6, гільзи 13 (циліндра) і поплавка 14. У верхній частині корпуса 1 в зоні порожнини 9 встановлений штуцер 15 з гнучким шлангом для сигналізації закінчення заповнення бака водою. Пристрій монтується на водоналивну трубу 16 бака. При подачі води у водоналивну трубу 16 бака, вода через канали 4 опорного сідла 3, через отвори 10 поступає в бак. При досягненні рівня води поплавка 14 і подальшому його зростанні, поплавок 14 разом з гільзою 13, штоком 6 і клапаном 5 дещо підніметься вгору відносно опорного сідла 3. Після порушення контакту між нижньою частиною клапана 5 і поверхнею опорного сідла 3 вода під тиском надійде через порожнину штока 6 та отвір 8 під поршень 7 до штокової частини порожнини 9. Поршень 7 зі штоком 6 та клапаном 5 піднімуться вгору до контакту останнього із сідлом 2. Подача води в бак припиниться. Вода з порожнини 9 при знаходженні поршня 7 у верхньому положенні надійде через штуцер 15 та гнучкий шланг до переливної труби (на кресленні не показано), сигналізуючи про закінчення заповнення бака водою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
