Пристрій для різання матеріалу

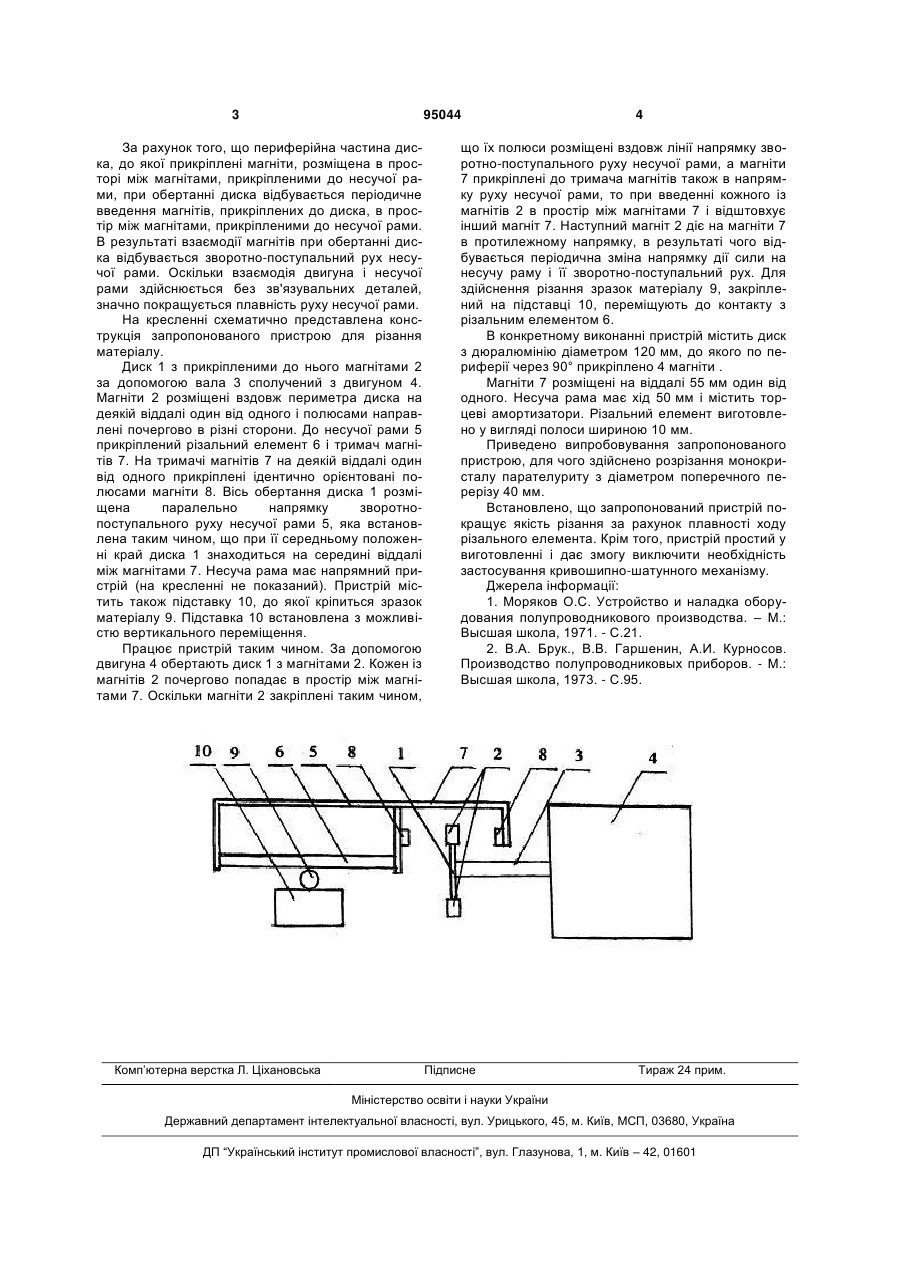

Пристрій для різання матеріалу, який містить перетворювач крутного моменту, несучу раму різального елемента, встановлену з можливістю зворотно-поступального руху, який відрізняється тим, що перетворювач крутного моменту виготовлений у вигляді диска, на периферії якого прикріплені магніти, полюси яких почергово розміщені в різні сторони, до несучої рами прикріплені два магніти таким чином, що периферійна частина диска знаходиться між магнітами несучої рами, а направлення полюсів магнітів несучої рами ідентичне, вісь обертання диска паралельна напрямку зворотно-поступального руху несучої рами. (19) (21) a201009316 (22) 26.07.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ТКАЧЕНКО ВІКТОР ІВАНОВИЧ, ГАВРИЛКО ПЕТРО ПЕТРОВИЧ, ШПИРКО ГРИГОРІЙ МИКОЛАЙОВИЧ, РИГАН МИХАЙЛО ЮРІЙОВИЧ, БАНДУРІН ЮРІЙ АНАТОЛІЙОВИЧ (73) УЖГОРОДСЬКИЙ НАВЧАЛЬНИЙ ЦЕНТР КИЇВСЬКОГО НАЦІОНАЛЬНОГО ТОРГІВЕЛЬНОЕКОНОМІЧНОГО УНІВЕРСИТЕТУ (56) UA 76825, C2, 15.09.2006 SU 482314, 30.08.1975 EA 007416, B1, 27.10.2006 JP 8141887, A, 04.06.1996 3 95044 За рахунок того, що периферійна частина диска, до якої прикріплені магніти, розміщена в просторі між магнітами, прикріпленими до несучої рами, при обертанні диска відбувається періодичне введення магнітів, прикріплених до диска, в простір між магнітами, прикріпленими до несучої рами. В результаті взаємодії магнітів при обертанні диска відбувається зворотно-поступальний рух несучої рами. Оскільки взаємодія двигуна і несучої рами здійснюється без зв'язувальних деталей, значно покращується плавність руху несучої рами. На кресленні схематично представлена конструкція запропонованого пристрою для різання матеріалу. Диск 1 з прикріпленими до нього магнітами 2 за допомогою вала 3 сполучений з двигуном 4. Магніти 2 розміщені вздовж периметра диска на деякій віддалі один від одного і полюсами направлені почергово в різні сторони. До несучої рами 5 прикріплений різальний елемент 6 і тримач магнітів 7. На тримачі магнітів 7 на деякій віддалі один від одного прикріплені ідентично орієнтовані полюсами магніти 8. Вісь обертання диска 1 розміщена паралельно напрямку зворотнопоступального руху несучої рами 5, яка встановлена таким чином, що при її середньому положенні край диска 1 знаходиться на середині віддалі між магнітами 7. Несуча рама має напрямний пристрій (на кресленні не показаний). Пристрій містить також підставку 10, до якої кріпиться зразок матеріалу 9. Підставка 10 встановлена з можливістю вертикального переміщення. Працює пристрій таким чином. За допомогою двигуна 4 обертають диск 1 з магнітами 2. Кожен із магнітів 2 почергово попадає в простір між магнітами 7. Оскільки магніти 2 закріплені таким чином, Комп’ютерна верстка Л. Ціхановська 4 що їх полюси розміщені вздовж лінії напрямку зворотно-поступального руху несучої рами, а магніти 7 прикріплені до тримача магнітів також в напрямку руху несучої рами, то при введенні кожного із магнітів 2 в простір між магнітами 7 і відштовхує інший магніт 7. Наступний магніт 2 діє на магніти 7 в протилежному напрямку, в результаті чого відбувається періодична зміна напрямку дії сили на несучу раму і її зворотно-поступальний рух. Для здійснення різання зразок матеріалу 9, закріплений на підставці 10, переміщують до контакту з різальним елементом 6. В конкретному виконанні пристрій містить диск з дюралюмінію діаметром 120 мм, до якого по периферії через 90° прикріплено 4 магніти . Магніти 7 розміщені на віддалі 55 мм один від одного. Несуча рама має хід 50 мм і містить торцеві амортизатори. Різальний елемент виготовлено у вигляді полоси шириною 10 мм. Приведено випробовування запропонованого пристрою, для чого здійснено розрізання монокристалу парателуриту з діаметром поперечного перерізу 40 мм. Встановлено, що запропонований пристрій покращує якість різання за рахунок плавності ходу різального елемента. Крім того, пристрій простий у виготовленні і дає змогу виключити необхідність застосування кривошипно-шатунного механізму. Джерела інформації: 1. Моряков О.С. Устройство и наладка оборудования полупроводникового производства. – М.: Высшая школа, 1971. - С.21. 2. В.А. Брук., В.В. Гаршенин, А.И. Курносов. Производство полупроводниковых приборов. - М.: Высшая школа, 1973. - С.95. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
