Крокуючий конвейєр

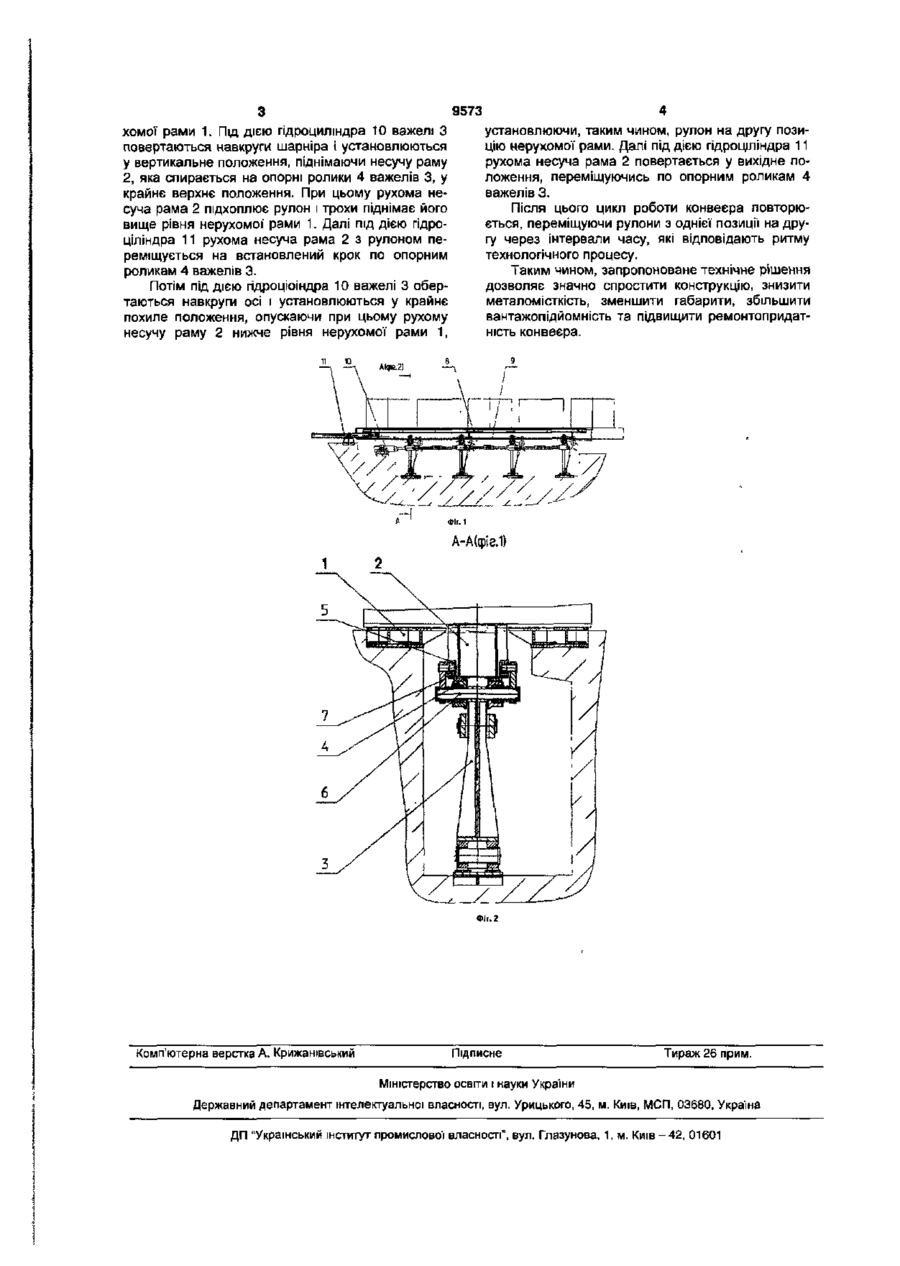

Крокуючий конвеєр, що містить нерухому раму, рухому несучу раму, циліндри підйому та пе реміщення рухомої несучої рами і механізм підйому з опорними та фіксуючими роликами, який відрізняється тим, що механізм підйому рухомої рами має одноплеч! важелі, взаємозв'язані між собою тягами і шарнірно закріплені нижньою частиною на фундаменті, а верхньою частиною за допомогою опорних і фіксуючих роликів має можливість взаємодії з рухомою несучою рамою конвеєра. Корисна модель відноситься до підйомнотранспортного устаткування і може бути використана, наприклад, у галузі прокатного виробництва для транспортування рулонів. Відомим є крокуючий конвеєр конструкції УЗПІ [А.О. Спиваковский, В.К. Дьяков. Транспортирующие машины. М., "Машиностроение", 1983, стр.325], який включає нерухому раму, рухому раму, двоплечі важелі підйому, установлені в підшипникових опорах на металоконструкції рами, тяги, направляючі та опорні ролики і циліндри підйому та переміщення. Недоліком відомої конструкції є велика металомісткість конвеєра, великі габарити та підвищені зусилля циліндрів, необхідні для переміщення вантажу, що призводить до зниження вантажопідйомності конвеєра, а також підвищена складність конструкції і порівняльне низька ремонтопридатність. Метою корисної моделі є спрощення конструкції, зниження металомісткості та габаритів конвеєра, підвищення вантажопідйомності і покращення ремонтопридатності конвеєра. Поставлена мета досягається тим, що механізм підйому рухомої несучої рами має одноплечові важилі, закріплені шарнірне нижньою частиною в підшипникових опорах, установлені на фундаментні і взаємоз'єднані у верхній частині опорними і фіксуючими роликами з рухомою несучою рамою. При цьому нерухома рама установлюється безпосередньо на фундамент і не пов'язана кінематичне металоконструкція ми з механізмом підйому конвеєра. Отримання технічного результату, що забезпечує досягнення поставленої' мети, дає можливість зробити висновок щодо ВІДПОВІДНОСТІ корисної моделі критерію "промислова застосовність". На Фіг.1 показано крокуючий конвеєр, загальний вид. На Фіг.2 показано розріз А-А на Фіг.1. Крокуючий конвеєр містить нерухому раму 1, виконану у вигляді зварених плит, які закріплені на фундаменті, рухому несучу раму 2, виконану у вигляді зварної металоконструкції, яка установлена між плитами нерухомої рами та одноплечові важелі 3, шарнірно установлені одним боком на фундаменті, а другим боком взаємоз'єднані опорними 4 і фіксуючими 5 роликами з рухомою несучою рамою 2, при цьому опорні ролики установлені на осях 6 важілів 3, а фіксуючі ролики установлені на осях кронштейнів 7, шарнірно закріплених на осях 6 важілів 3; важілі зв'язані між собою тягами 8, які регулюються гайками 9. Привід підйому здійснюється від гідроциліндра 10, а привід переміщення - від гідроциліндра 11. Конвеєр працює таким чином. У вихідному стані важелі 3 знаходяться в крайньому похилому положенні, при цьому рухома несуча рама 2 знаходиться в зоні приймання вантажу з першої позиції" у крайньому опущеному стані. Рулон за допомогою цехових транспортних засобів установлюється на першу позицію неру со ю О) 9573 хомої рами 1. Під ДІЄЮ гідроциліндра 10 важелі З повертаються навкруги шарніра і установлюються у вертикальне положення, піднімаючи несучу раму 2, яка спирається на опорні ролики 4 важелів 3, у крайнє верхнє положення. При цьому рухома несуча рама 2 підхоплює рулон і трохи піднімає його вище рівня нерухомої рами 1. Далі під дією гідроціліндра 11 рухома несуча рама 2 з рулоном переміщується на встановлений крок по опорним роликам 4 важелів 3. Потім під дією гідроціоіндра 10 важелі 3 обертаються навкруги осі і установлюються у крайнє похиле положення, опускаючи при цьому рухому несучу раму 2 нижче рівня нерухомої рами 1, установлюючи, таким чином, рулон на другу позицію нерухомої рами. Далі під дією гідрощліндра 11 рухома несуча рама 2 повертається у вихідне положення, переміщуючись по опорним роликам 4 важелів 3. Після цього цикл роботи конвеєра повторюється, переміщуючи рулони з однієї позиції на другу через інтервали часу, які відповідають ритму технологічного процесу. Таким чином, запропоноване технічне рішення дозволяє значно спростити конструкцію, знизити металомісткість, зменшити габарити, збільшити вантажопідйомність та підвищити ремонтопридатність конвеєра. Фіг. 1 А-А(фІг.і) Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
