Нагрівостійкий обмотувальний провід

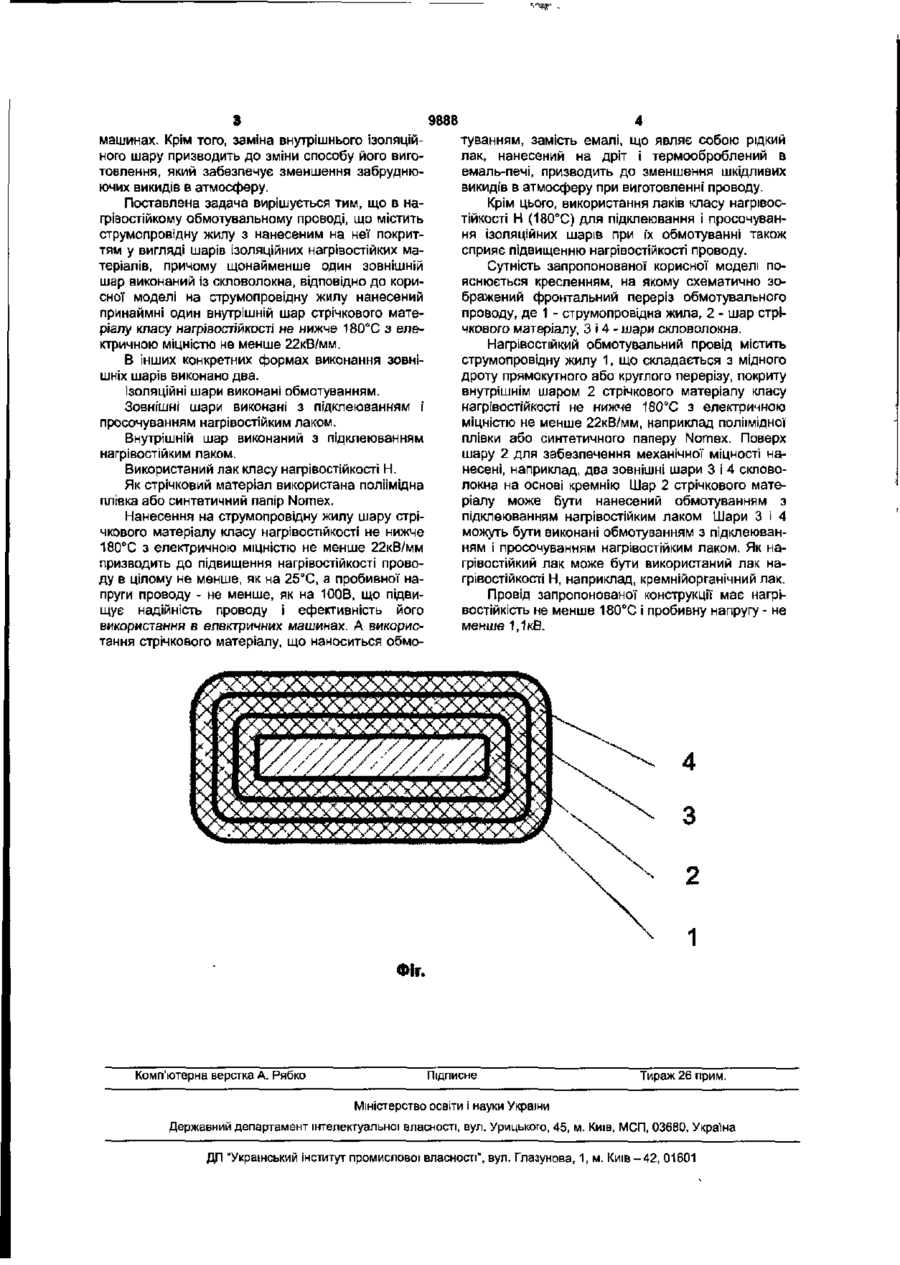

1. Нагрівостійкий обмотувальний провід, що містить струм опро від ну жилу з нанесеним на неї покриттям у вигляді шарів ізоляційних нагрівостійких матеріалів, причому щонайменше один зовнішній шар виконаний із скловолокна, який відрізняється тим, що принаймні один внутрішній шар покриття виконаний із стрічкового матеріалу класу нагрівостійкості не нижче 180°С з електричною міцністю не менше 22 кВ. 2. Провід за п. 1, який відрізняється тим, що зовнішніх шарів виконано два. 3. Провід за п. 1 або за п. 2, який відрізняється тим, що ізоляційні шари виконані обмотуванням. 4. Провід за пп. 1-3, який відрізняється тим, що зовнішні шари виконані з підклеюванням і просочуванням нагрівостійким лаком. 5 Провід за пп. 1-4, який відрізняється тим, що внутрішній шар виконаний з підклеюванням нагрівостійким лаком. 6. Провід за пп. 1-5, який відрізняється тим, що використаний лак класу нагрівостійкості Н. 7. Провід за пп. 1-6, який відрізняється тим, що як стрічковий матеріал використана полпмідна плівка. 8. Провід за пп. 1-6, який відрізняється тим, що як стрічковий матеріал використаний синтетичний папір Nomex. Корисна модель відноситься до електротехнічного виробництва, а саме до обмотувальних проводів із скловолокнистою ізоляцією, і може бути використана при виготовленні обмоток електричних машин. Відомі нагрівостійкі обмотувальні проводи із скловолокнистою ізоляцією, що являють собою мідний або алюмінієвий дріт, ізольований одним або двома шарами скляного волокна, накладеними обмотуванням з підклеюванням і просочуванням нагрівостійким лаком [Кабыстина Г Ф Обмоточные провода с волокнистой изоляцией и технология их производства М., "Энергия", 1976, С.75] Недоліком таких проводів є низька величина пробивної напруги ізоляції. Найбільш близьким аналогом обмотувального проводу, що заявляється, обраним як прототип, є обмотувальний провід марки ПЭТВСД класу нагрівостійкості F (155°С), в якому на поверхню токопровідної жили нанесений ізоляційний шар нагрівостійкої високоміцної емалі і два шари ізоляційної обмотки зі склонитки з підклеюванням і просочуванням нагрівостійким лаком (ТУ 16.К71-020-88. Провода медные обмоточные с эмалевостекловолокнистой изоляцией). Загальними суттєвими ознаками відомого проводу і проводу, що заявляється, є токопровідна жила з нанесеним на неї покриттям у вигляді шарів ізоляційних нагрівостійких матеріалів, причому щонайменше один зовнішній шар виконаний із скловолокна. У відомому проводі нанесення на токопровідну жилу нагрівостійкої емалі пов'язане з викидами забруднюючих речовин в атмосферу, а сама емаль має недостатній температурний індекс для збільшення електричних і теплових питомих навантажень на устаткування, в якому використовуються проводи даного типу Крім того, мінімальна пробивна напруга ізоляції таких проводів не перевищує 1кВ, що також перешкоджає підвищенню напруги в пристроях, в яких їх використовують В основу корисної моделі поставлено задачу вдосконалення на грівостій кого обмотувального проводу, в якому шляхом заміни внутрішнього ізоляційного шару забезпечується підвищення його нагрівостійкості і пробивної напруги. За рахунок цього збільшується надійність проводу і, відповідно, ефективність його використання в електричних 00 00 00 9888 машинах. Крім того, заміна внутрішнього ізоляційного шару призводить до зміни способу його виготовлення, який забезпечує зменшення забруднюючих викидів в атмосферу. Поставлена задача вирішується тим, що в нагрівостійкому обмотувальному проводі, що містить струмопровідну жилу з нанесеним на неї покриттям у вигляді шарів ізоляційних нагрівостійких матеріалів, причому щонайменше один зовнішній шар виконаний із скловолокна, відповідно до корисної моделі на струмопровідну жилу нанесений принаймні один внутрішній шар стрічкового матеріалу класу нагрівостійкості не нижче 180°С з електричною міцністю не менше 22кВ/мм. В інших конкретних формах виконання зовнішніх шарів виконано два. Ізоляційні шари виконані обмотуванням. Зовнішні шари виконані з підклеюванням і просочуванням нагрівостійким лаком. Внутрішній шар виконаний з підклеюванням нагрівостійким лаком. Використаний лак класу нагрівостійкості Н. Як стрічковий матеріал використана поліімідна плівка або синтетичний папір Nomex. Нанесення на струмопровідну жилу шару стрічкового матеріалу класу нагрівостійкості не нижче 180°С з електричною міцністю не менше 22кВ/мм призводить до підвищення нагрівостійкості проводу в цілому не менше, як на 25°С, а пробивної напруги проводу - не менше, як на 100В, що підвищує надійність проводу і ефективність його використання в електричних машинах. А використання стрічкового матеріалу, що наноситься обмо туванням, замість емалі, що являє собою рідкий лак, нанесений на дріт і термооброблений в емаль-печі, призводить до зменшення шкідливих викидів в атмосферу при виготовленні проводу. Крім цього, використання лаків класу нагрівостійкості Н (180°С) для підклеювання і просочування ізоляційних шарів при їх обмотуванні також сприяє підвищенню нагрівостійкості проводу. Сутність запропонованої корисної моделі пояснюється кресленням, на якому схематично зображений фронтальний переріз обмотувального проводу, де 1 - струмопровідна жила, 2 - шар стрічкового матеріалу, 3 і 4 - шари скловолокна. Нагрівостійкий обмотувальний провід містить струмопровідну жилу 1, що складається з мідного дроту прямокутного або круглого перерізу, покриту внутрішнім шаром 2 стрічкового матеріалу класу нагрівостійкості не нижче 180°С з електричною міцністю не менше 22кВ/мм, наприклад поліімідної плівки або синтетичного паперу Nomex. Поверх шару 2 для забезпечення механічної міцності нанесені, наприклад, два зовнішні шари 3 і 4 скловолокна на основі кремнію Шар 2 стрічкового матеріалу може бути нанесений обмотуванням з підклеюванням нагрівостійким лаком Шари 3 і 4 можуть бути виконані обмотуванням з підклеюванням і просочуванням нагрівостійким лаком. Як нагрівостійкий лак може бути використаний лак нагрівостійкості Н, наприклад, кремнійорганічний лак. Провід запропонованої конструкції має нагрівостійкість не менше 180°С і пробивну напругу - не менше 1,1 кВ. 4 ІХХХЛХХХАЛХХХХД З 2 1 ФІГ. Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
