Спосіб і пристрій для взяття біологічних проб

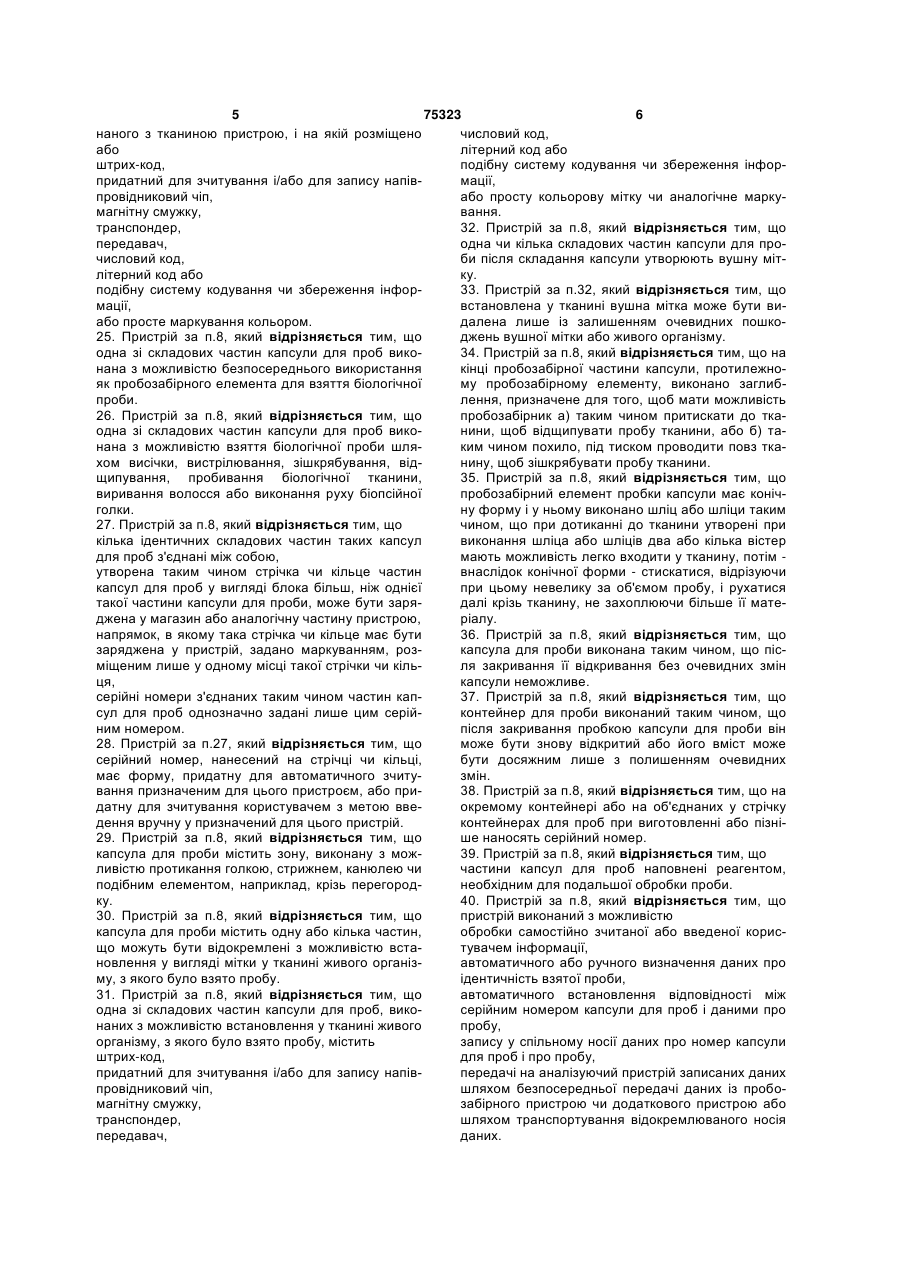

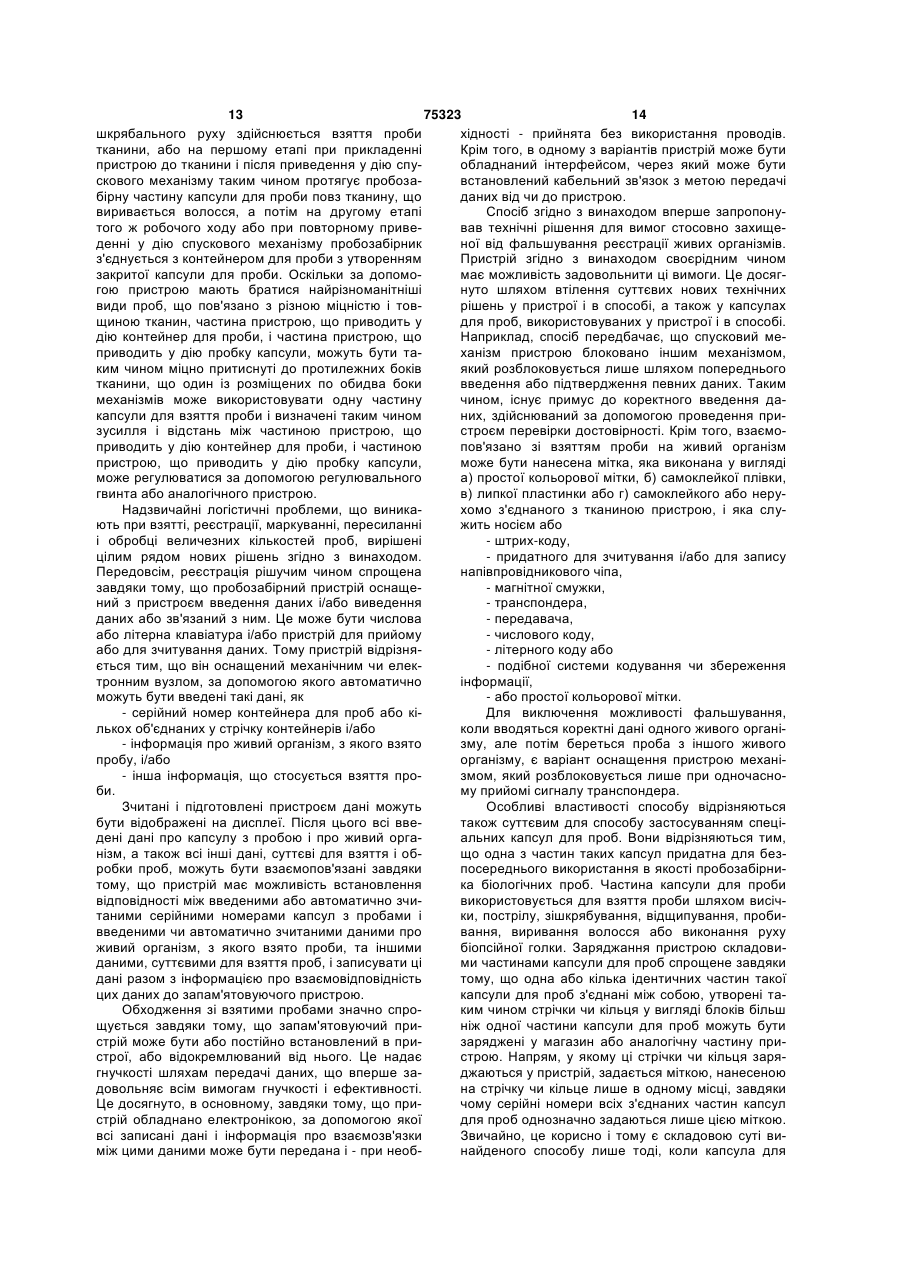

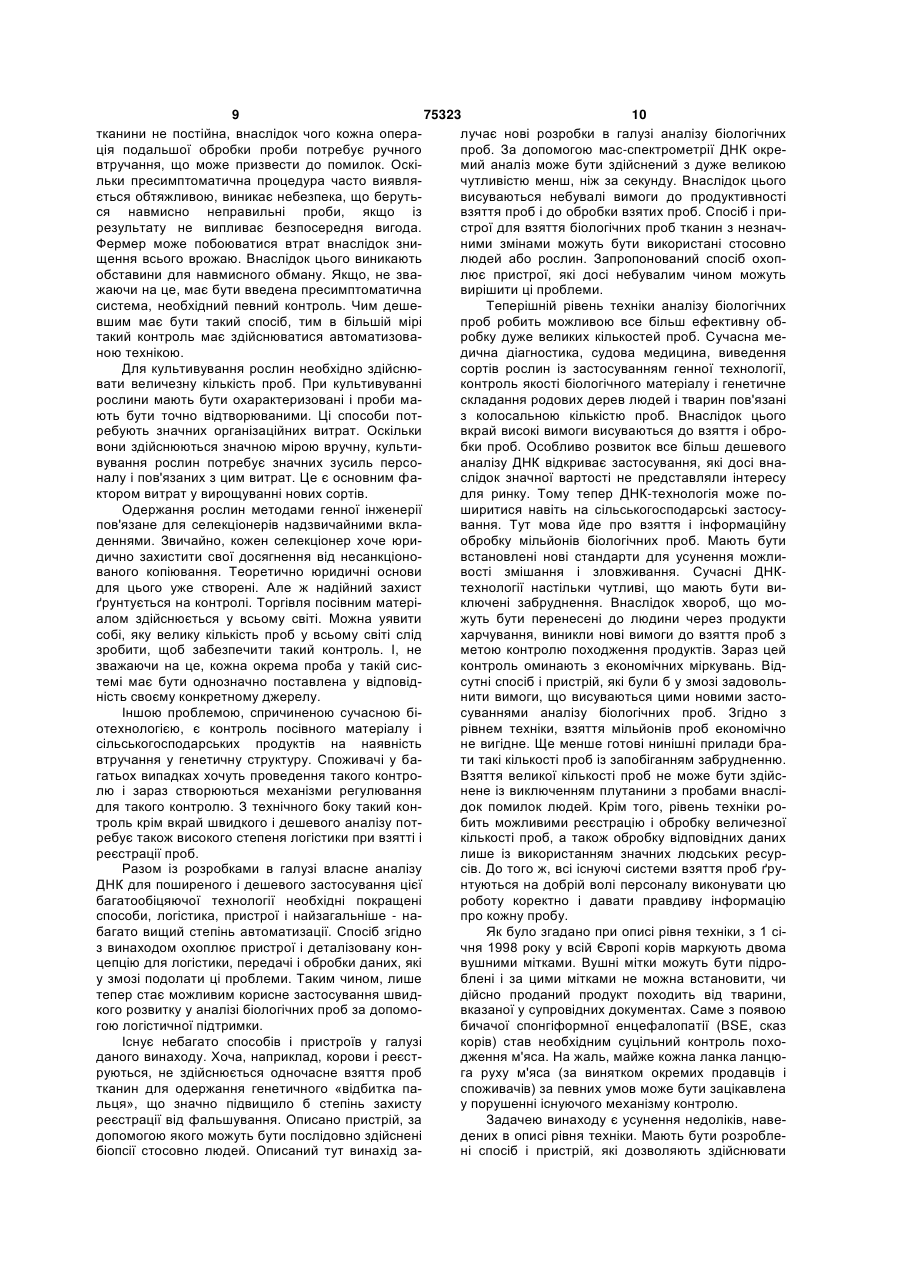

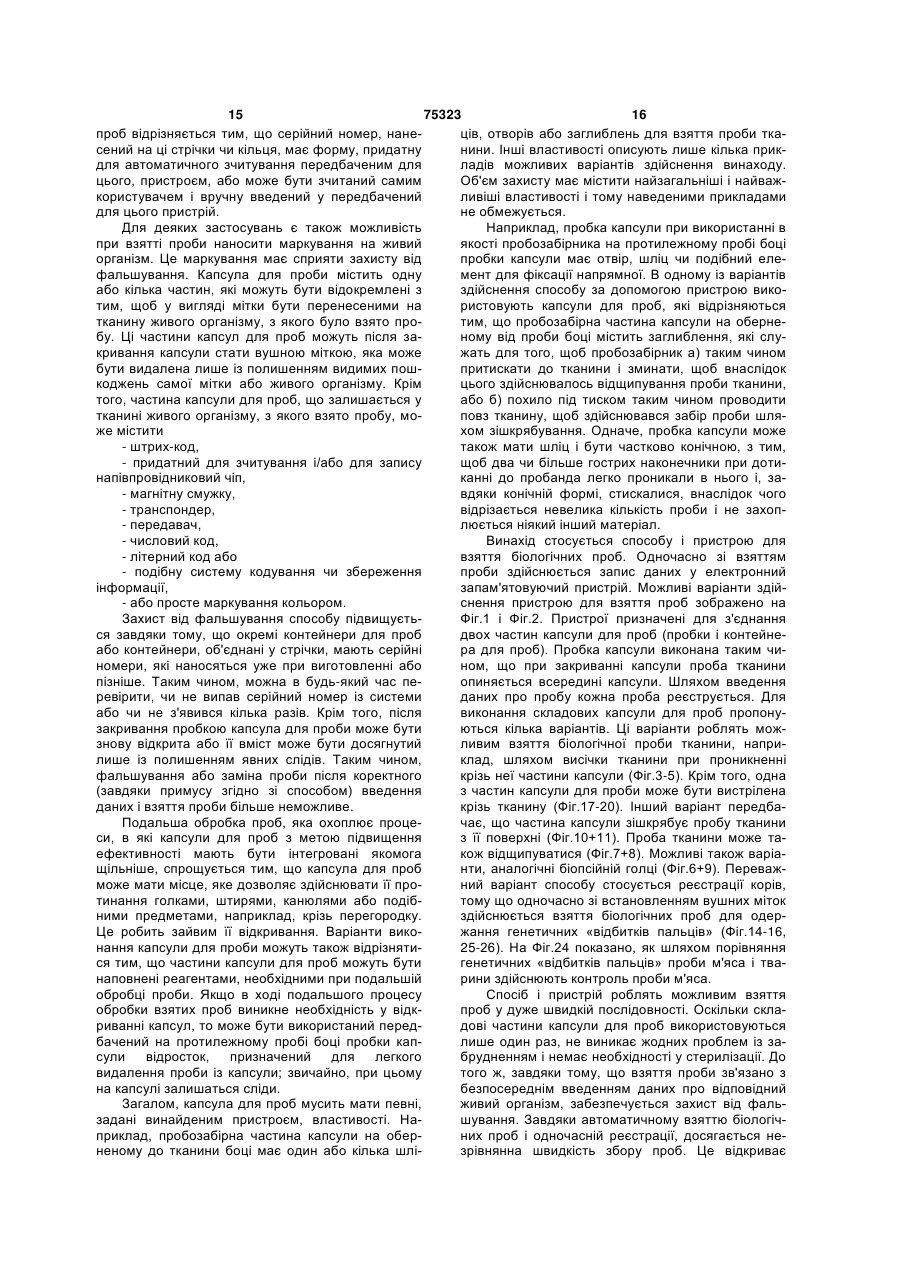

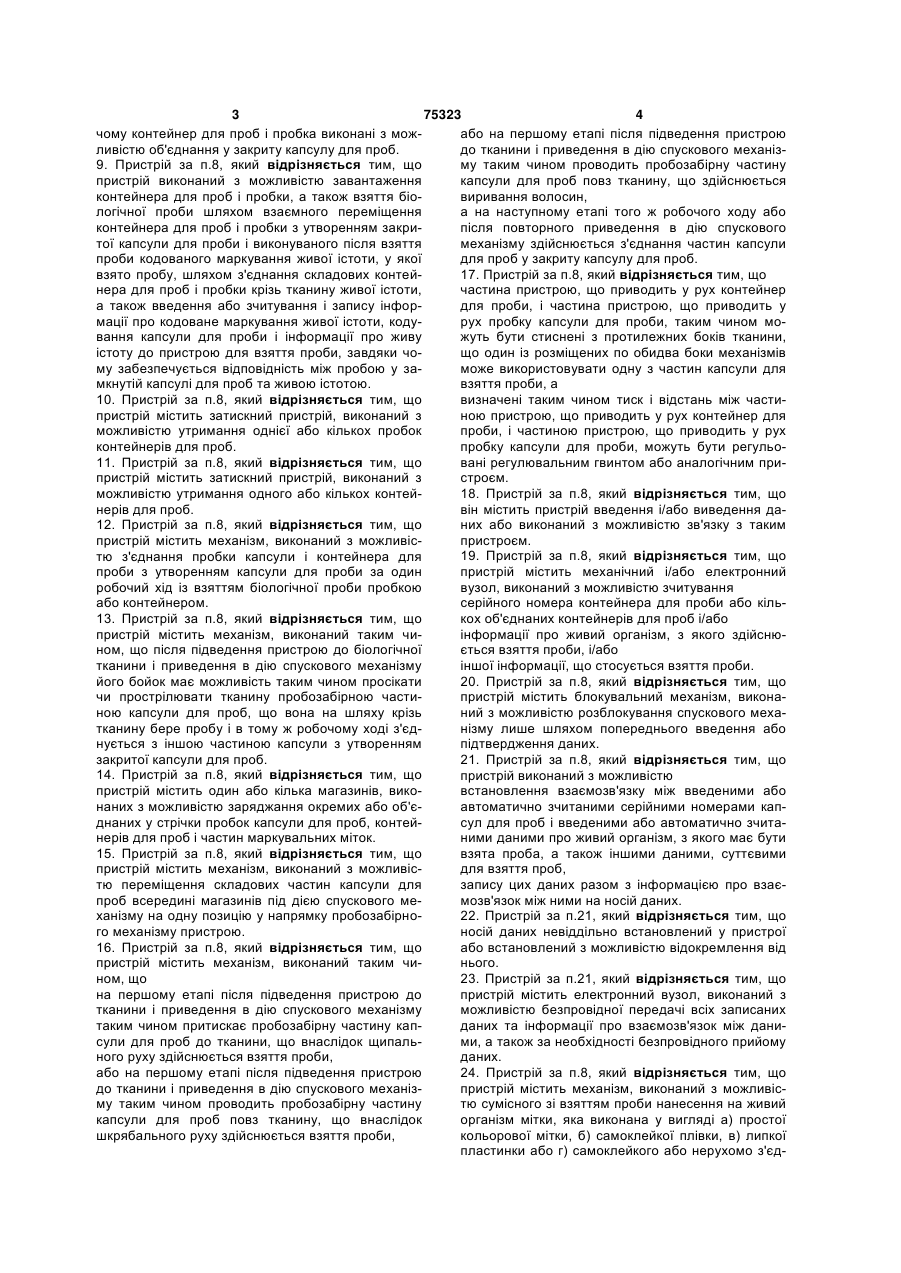

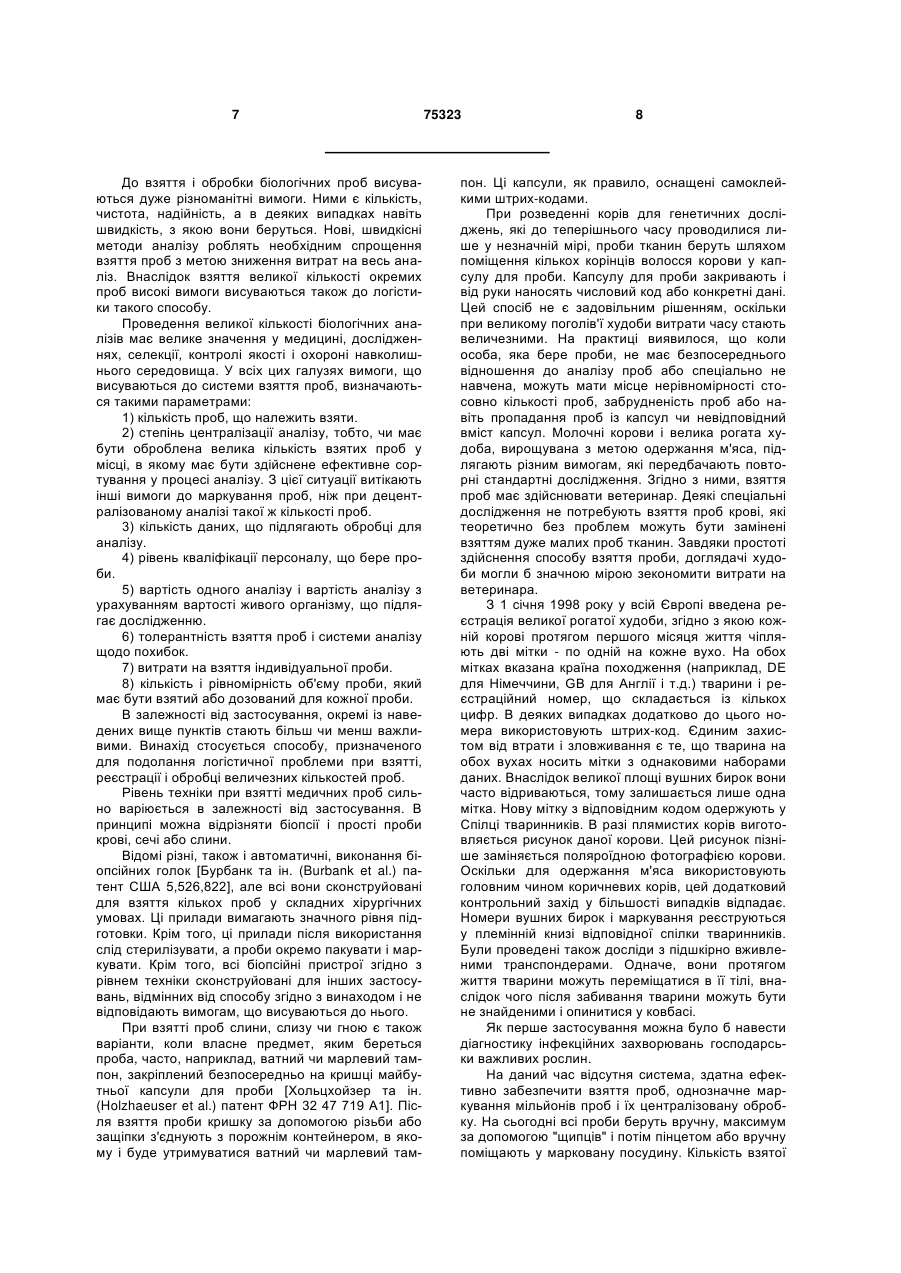

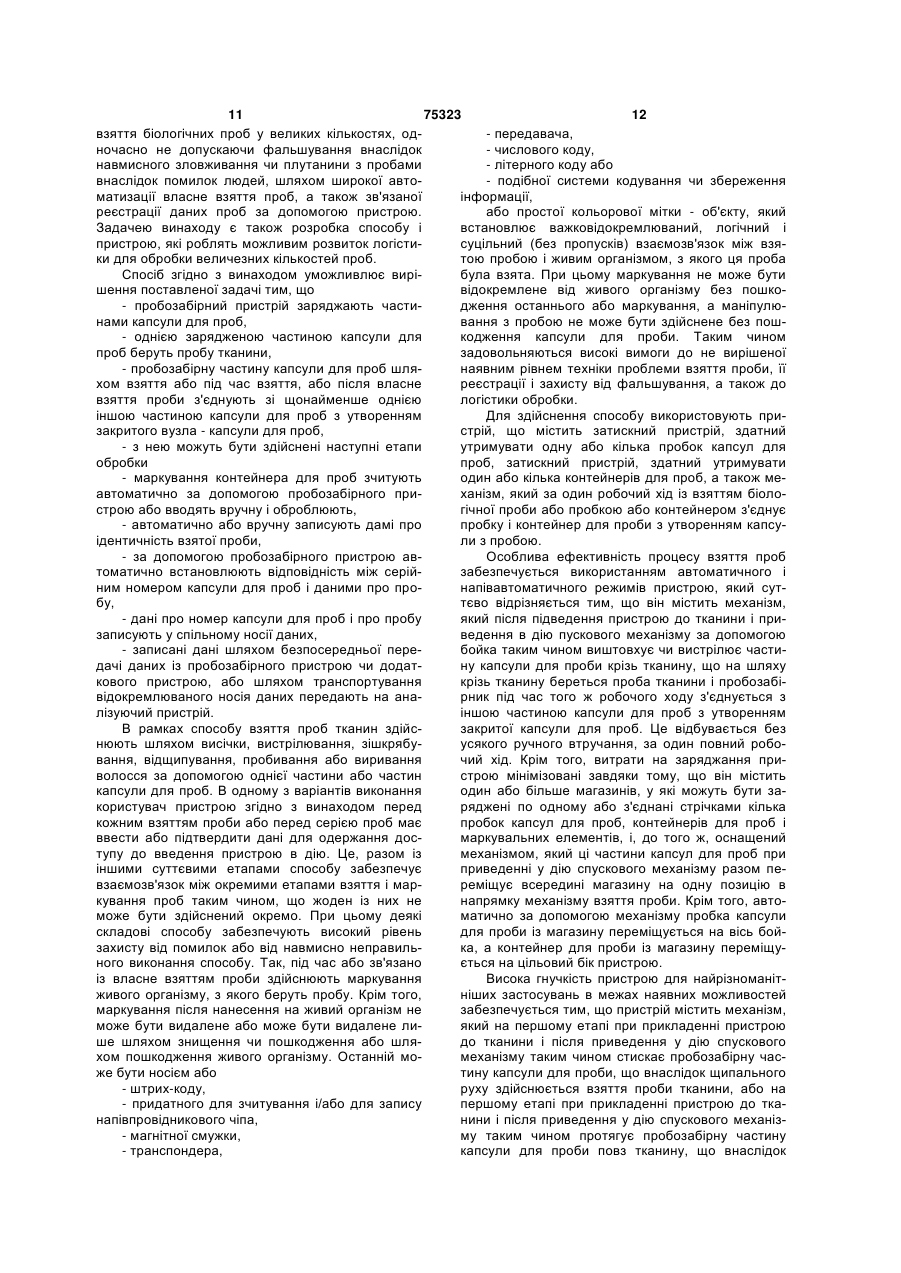

1. Спосіб взяття біологічних проб, який відрізняється тим, що пробозабірний пристрій заряджають частинами капсули для проб, однією зарядженою частиною капсули для проб беруть пробу тканини, пробозабірну частину капсули для проб шляхом взяття або під час взяття, або після власне взяття проби з'єднують зі щонайменше однією іншою частиною капсули для проб з утворенням закритого вузла - капсули для проб, з нею можуть бути здійснені наступні етапи обробки маркування контейнера для проб зчитують автоматично за допомогою пробозабірного пристрою або вводять вручну і оброблюють, автоматично або вручну записують дані про ідентичність взятої проби, за допомогою пробозабірного пристрою автоматично встановлюють відповідність між серійним номером капсули для проб і даними про пробу, дані про номер капсули для проб і про пробу записують у спільному носії даних, записані дані шляхом безпосередньої передачі даних із пробозабірного пристрою чи додаткового пристрою або шляхом транспортування відокремлюваного носія даних передають на аналізуючий пристрій. 2. Спосіб за п.1, який відрізняється тим, що взяття проби біологічної тканини здійснюють шляхом висічки, вистрілювання, зішкрябування, відщипу 2 (19) 1 3 75323 4 чому контейнер для проб і пробка виконані з можабо на першому етапі після підведення пристрою ливістю об'єднання у закриту капсулу для проб. до тканини і приведення в дію спускового механіз9. Пристрій за п.8, який відрізняється тим, що му таким чином проводить пробозабірну частину пристрій виконаний з можливістю завантаження капсули для проб повз тканину, що здійснюється контейнера для проб і пробки, а також взяття біовиривання волосин, логічної проби шляхом взаємного переміщення а на наступному етапі того ж робочого ходу або контейнера для проб і пробки з утворенням закрипісля повторного приведення в дію спускового тої капсули для проби і виконуваного після взяття механізму здійснюється з'єднання частин капсули проби кодованого маркування живої істоти, у якої для проб у закриту капсулу для проб. 17. Пристрій за п.8, який відрізняється тим, що взято пробу, шляхом з'єднання складових контейнера для проб і пробки крізь тканину живої істоти, частина пристрою, що приводить у рух контейнер а також введення або зчитування і запису інфордля проби, і частина пристрою, що приводить у мації про кодоване маркування живої істоти, кодурух пробку капсули для проби, таким чином мовання капсули для проби і інформації про живу жуть бути стиснені з протилежних боків тканини, істоту до пристрою для взяття проби, завдяки чощо один із розміщених по обидва боки механізмів му забезпечується відповідність між пробою у заможе використовувати одну з частин капсули для мкнутій капсулі для проб та живою істотою. взяття проби, а 10. Пристрій за п.8, який відрізняється тим, що визначені таким чином тиск і відстань між частипристрій містить затискний пристрій, виконаний з ною пристрою, що приводить у рух контейнер для можливістю утримання однієї або кількох пробок проби, і частиною пристрою, що приводить у рух контейнерів для проб. пробку капсули для проби, можуть бути регульо11. Пристрій за п.8, який відрізняється тим, що вані регулювальним гвинтом або аналогічним припристрій містить затискний пристрій, виконаний з строєм. 18. Пристрій за п.8, який відрізняється тим, що можливістю утримання одного або кількох контейнерів для проб. він містить пристрій введення і/або виведення да12. Пристрій за п.8, який відрізняється тим, що них або виконаний з можливістю зв'язку з таким пристрій містить механізм, виконаний з можливіспристроєм. 19. Пристрій за п.8, який відрізняється тим, що тю з'єднання пробки капсули і контейнера для проби з утворенням капсули для проби за один пристрій містить механічний і/або електронний робочий хід із взяттям біологічної проби пробкою вузол, виконаний з можливістю зчитування або контейнером. серійного номера контейнера для проби або кіль13. Пристрій за п.8, який відрізняється тим, що кох об'єднаних контейнерів для проб і/або пристрій містить механізм, виконаний таким чиінформації про живий організм, з якого здійснюном, що після підведення пристрою до біологічної ється взяття проби, і/або тканини і приведення в дію спускового механізму іншої інформації, що стосується взяття проби. 20. Пристрій за п.8, який відрізняється тим, що його бойок має можливість таким чином просікати чи прострілювати тканину пробозабірною частипристрій містить блокувальний механізм, виконаною капсули для проб, що вона на шляху крізь ний з можливістю розблокування спускового мехатканину бере пробу і в тому ж робочому ході з'єднізму лише шляхом попереднього введення або нується з іншою частиною капсули з утворенням підтвердження даних. 21. Пристрій за п.8, який відрізняється тим, що закритої капсули для проб. 14. Пристрій за п.8, який відрізняється тим, що пристрій виконаний з можливістю пристрій містить один або кілька магазинів, виковстановлення взаємозв'язку між введеними або наних з можливістю заряджання окремих або об'єавтоматично зчитаними серійними номерами капднаних у стрічки пробок капсули для проб, контейсул для проб і введеними або автоматично зчитанерів для проб і частин маркувальних міток. ними даними про живий організм, з якого має бути 15. Пристрій за п.8, який відрізняється тим, що взята проба, а також іншими даними, суттєвими пристрій містить механізм, виконаний з можливісдля взяття проб, тю переміщення складових частин капсули для запису цих даних разом з інформацією про взаєпроб всередині магазинів під дією спускового мемозв'язок між ними на носій даних. 22. Пристрій за п.21, який відрізняється тим, що ханізму на одну позицію у напрямку пробозабірного механізму пристрою. носій даних невіддільно встановлений у пристрої 16. Пристрій за п.8, який відрізняється тим, що або встановлений з можливістю відокремлення від пристрій містить механізм, виконаний таким чинього. 23. Пристрій за п.21, який відрізняється тим, що ном, що на першому етапі після підведення пристрою до пристрій містить електронний вузол, виконаний з тканини і приведення в дію спускового механізму можливістю безпровідної передачі всіх записаних таким чином притискає пробозабірну частину капданих та інформації про взаємозв'язок між данисули для проб до тканини, що внаслідок щипальми, а також за необхідності безпровідного прийому ного руху здійснюється взяття проби, даних. 24. Пристрій за п.8, який відрізняється тим, що або на першому етапі після підведення пристрою до тканини і приведення в дію спускового механізпристрій містить механізм, виконаний з можливісму таким чином проводить пробозабірну частину тю сумісного зі взяттям проби нанесення на живий капсули для проб повз тканину, що внаслідок організм мітки, яка виконана у вигляді а) простої шкрябального руху здійснюється взяття проби, кольорової мітки, б) самоклейкої плівки, в) липкої пластинки або г) самоклейкого або нерухомо з'єд 5 75323 6 наного з тканиною пристрою, і на якій розміщено числовий код, або літерний код або штрих-код, подібну систему кодування чи збереження інфорпридатний для зчитування і/або для запису напівмації, провідниковий чіп, або просту кольорову мітку чи аналогічне маркумагнітну смужку, вання. 32. Пристрій за п.8, який відрізняється тим, що транспондер, передавач, одна чи кілька складових частин капсули для прочисловий код, би після складання капсули утворюють вушну мітлітерний код або ку. 33. Пристрій за п.32, який відрізняється тим, що подібну систему кодування чи збереження інформації, встановлена у тканині вушна мітка може бути виабо просте маркування кольором. далена лише із залишенням очевидних пошко25. Пристрій за п.8, який відрізняється тим, що джень вушної мітки або живого організму. 34. Пристрій за п.8, який відрізняється тим, що на одна зі складових частин капсули для проб виконана з можливістю безпосереднього використання кінці пробозабірної частини капсули, протилежнояк пробозабірного елемента для взяття біологічної му пробозабірному елементу, виконано заглибпроби. лення, призначене для того, щоб мати можливість 26. Пристрій за п.8, який відрізняється тим, що пробозабірник а) таким чином притискати до ткаодна зі складових частин капсули для проб виконини, щоб відщипувати пробу тканини, або б) танана з можливістю взяття біологічної проби шляким чином похило, під тиском проводити повз ткахом висічки, вистрілювання, зішкрябування, віднину, щоб зішкрябувати пробу тканини. 35. Пристрій за п.8, який відрізняється тим, що щипування, пробивання біологічної тканини, виривання волосся або виконання руху біопсійної пробозабірний елемент пробки капсули має конічголки. ну форму і у ньому виконано шліц або шліци таким 27. Пристрій за п.8, який відрізняється тим, що чином, що при дотиканні до тканини утворені при кілька ідентичних складових частин таких капсул виконання шліца або шліців два або кілька вістер для проб з'єднані між собою, мають можливість легко входити у тканину, потім утворена таким чином стрічка чи кільце частин внаслідок конічної форми - стискатися, відрізуючи капсул для проб у вигляді блока більш, ніж однієї при цьому невелику за об'ємом пробу, і рухатися такої частини капсули для проби, може бути зарядалі крізь тканину, не захоплюючи більше її матеджена у магазин або аналогічну частину пристрою, ріалу. 36. Пристрій за п.8, який відрізняється тим, що напрямок, в якому така стрічка чи кільце має бути заряджена у пристрій, задано маркуванням, розкапсула для проби виконана таким чином, що пісміщеним лише у одному місці такої стрічки чи кільля закривання її відкривання без очевидних змін ця, капсули неможливе. 37. Пристрій за п.8, який відрізняється тим, що серійні номери з'єднаних таким чином частин капсул для проб однозначно задані лише цим серійконтейнер для проби виконаний таким чином, що ним номером. після закривання пробкою капсули для проби він 28. Пристрій за п.27, який відрізняється тим, що може бути знову відкритий або його вміст може серійний номер, нанесений на стрічці чи кільці, бути досяжним лише з полишенням очевидних має форму, придатну для автоматичного зчитузмін. 38. Пристрій за п.8, який відрізняється тим, що на вання призначеним для цього пристроєм, або придатну для зчитування користувачем з метою ввеокремому контейнері або на об'єднаних у стрічку дення вручну у призначений для цього пристрій. контейнерах для проб при виготовленні або пізні29. Пристрій за п.8, який відрізняється тим, що ше наносять серійний номер. 39. Пристрій за п.8, який відрізняється тим, що капсула для проби містить зону, виконану з можливістю протикання голкою, стрижнем, канюлею чи частини капсул для проб наповнені реагентом, подібним елементом, наприклад, крізь перегороднеобхідним для подальшої обробки проби. 40. Пристрій за п.8, який відрізняється тим, що ку. 30. Пристрій за п.8, який відрізняється тим, що пристрій виконаний з можливістю капсула для проби містить одну або кілька частин, обробки самостійно зчитаної або введеної корисщо можуть бути відокремлені з можливістю встатувачем інформації, новлення у вигляді мітки у тканині живого організавтоматичного або ручного визначення даних про му, з якого було взято пробу. ідентичність взятої проби, 31. Пристрій за п.8, який відрізняється тим, що автоматичного встановлення відповідності між одна зі складових частин капсули для проб, викосерійним номером капсули для проб і даними про наних з можливістю встановлення у тканині живого пробу, організму, з якого було взято пробу, містить запису у спільному носії даних про номер капсули штрих-код, для проб і про пробу, придатний для зчитування і/або для запису напівпередачі на аналізуючий пристрій записаних даних провідниковий чіп, шляхом безпосередньої передачі даних із пробомагнітну смужку, забірного пристрою чи додаткового пристрою або транспондер, шляхом транспортування відокремлюваного носія передавач, даних. 7 До взяття і обробки біологічних проб висуваються дуже різноманітні вимоги. Ними є кількість, чистота, надійність, а в деяких випадках навіть швидкість, з якою вони беруться. Нові, швидкісні методи аналізу роблять необхідним спрощення взяття проб з метою зниження витрат на весь аналіз. Внаслідок взяття великої кількості окремих проб високі вимоги висуваються також до логістики такого способу. Проведення великої кількості біологічних аналізів має велике значення у медицині, дослідженнях, селекції, контролі якості і охороні навколишнього середовища. У всіх цих галузях вимоги, що висуваються до системи взяття проб, визначаються такими параметрами: 1) кількість проб, що належить взяти. 2) степінь централізації аналізу, тобто, чи має бути оброблена велика кількість взятих проб у місці, в якому має бути здійснене ефективне сортування у процесі аналізу. З цієї ситуації витікають інші вимоги до маркування проб, ніж при децентралізованому аналізі такої ж кількості проб. 3) кількість даних, що підлягають обробці для аналізу. 4) рівень кваліфікації персоналу, що бере проби. 5) вартість одного аналізу і вартість аналізу з урахуванням вартості живого організму, що підлягає дослідженню. 6) толерантність взяття проб і системи аналізу щодо похибок. 7) витрати на взяття індивідуальної проби. 8) кількість і рівномірність об'єму проби, який має бути взятий або дозований для кожної проби. В залежності від застосування, окремі із наведених вище пунктів стають більш чи менш важливими. Винахід стосується способу, призначеного для подолання логістичної проблеми при взятті, реєстрації і обробці величезних кількостей проб. Рівень техніки при взятті медичних проб сильно варіюється в залежності від застосування. В принципі можна відрізняти біопсії і прості проби крові, сечі або слини. Відомі різні, також і автоматичні, виконання біопсійних голок [Бурбанк та ін. (Burbank et al.) патент США 5,526,822], але всі вони сконструйовані для взяття кількох проб у складних хірургічних умовах. Ці прилади вимагають значного рівня підготовки. Крім того, ці прилади після використання слід стерилізувати, а проби окремо пакувати і маркувати. Крім того, всі біопсійні пристрої згідно з рівнем техніки сконструйовані для інших застосувань, відмінних від способу згідно з винаходом і не відповідають вимогам, що висуваються до нього. При взятті проб слини, слизу чи гною є також варіанти, коли власне предмет, яким береться проба, часто, наприклад, ватний чи марлевий тампон, закріплений безпосередньо на кришці майбутньої капсули для проби [Хольцхойзер та ін. (Holzhaeuser et al.) патент ФРН 32 47 719 А1]. Після взяття проби кришку за допомогою різьби або защіпки з'єднують з порожнім контейнером, в якому і буде утримуватися ватний чи марлевий там 75323 8 пон. Ці капсули, як правило, оснащені самоклейкими штрих-кодами. При розведенні корів для генетичних досліджень, які до теперішнього часу проводилися лише у незначній мірі, проби тканин беруть шляхом поміщення кількох корінців волосся корови у капсулу для проби. Капсулу для проби закривають і від руки наносять числовий код або конкретні дані. Цей спосіб не є задовільним рішенням, оскільки при великому поголів'ї худоби витрати часу стають величезними. На практиці виявилося, що коли особа, яка бере проби, не має безпосереднього відношення до аналізу проб або спеціально не навчена, можуть мати місце нерівномірності стосовно кількості проб, забрудненість проб або навіть пропадання проб із капсул чи невідповідний вміст капсул. Молочні корови і велика рогата худоба, вирощувана з метою одержання м'яса, підлягають різним вимогам, які передбачають повторні стандартні дослідження. Згідно з ними, взяття проб має здійснювати ветеринар. Деякі спеціальні дослідження не потребують взяття проб крові, які теоретично без проблем можуть бути замінені взяттям дуже малих проб тканин. Завдяки простоті здійснення способу взяття проби, доглядачі худоби могли б значною мірою зекономити витрати на ветеринара. З 1 січня 1998 року у всій Європі введена реєстрація великої рогатої худоби, згідно з якою кожній корові протягом першого місяця життя чіпляють дві мітки - по одній на кожне вухо. На обох мітках вказана країна походження (наприклад, DE для Німеччини, GB для Англії і т.д.) тварини і реєстраційний номер, що складається із кількох цифр. В деяких випадках додатково до цього номера використовують штрих-код. Єдиним захистом від втрати і зловживання є те, що тварина на обох вухах носить мітки з однаковими наборами даних. Внаслідок великої площі вушних бирок вони часто відриваються, тому залишається лише одна мітка. Нову мітку з відповідним кодом одержують у Спілці тваринників. В разі плямистих корів виготовляється рисунок даної корови. Цей рисунок пізніше заміняється поляроїдною фотографією корови. Оскільки для одержання м'яса використовують головним чином коричневих корів, цей додатковий контрольний захід у більшості випадків відпадає. Номери вушних бирок і маркування реєструються у племінній книзі відповідної спілки тваринників. Були проведені також досліди з підшкірно вживленими транспондерами. Одначе, вони протягом життя тварини можуть переміщатися в її тілі, внаслідок чого після забивання тварини можуть бути не знайденими і опинитися у ковбасі. Як перше застосування можна було б навести діагностику інфекційних захворювань господарськи важливих рослин. На даний час відсутня система, здатна ефективно забезпечити взяття проб, однозначне маркування мільйонів проб і їх централізовану обробку. На сьогодні всі проби беруть вручну, максимум за допомогою "щипців" і потім пінцетом або вручну поміщають у марковану посудину. Кількість взятої 9 75323 10 тканини не постійна, внаслідок чого кожна опералучає нові розробки в галузі аналізу біологічних ція подальшої обробки проби потребує ручного проб. За допомогою мас-спектрометрії ДНК окревтручання, що може призвести до помилок. Оскімий аналіз може бути здійснений з дуже великою льки пресимптоматична процедура часто виявлячутливістю менш, ніж за секунду. Внаслідок цього ється обтяжливою, виникає небезпека, що берутьвисуваються небувалі вимоги до продуктивності ся навмисно неправильні проби, якщо із взяття проб і до обробки взятих проб. Спосіб і прирезультату не випливає безпосередня вигода. строї для взяття біологічних проб тканин з незначФермер може побоюватися втрат внаслідок зниними змінами можуть бути використані стосовно щення всього врожаю. Внаслідок цього виникають людей або рослин. Запропонований спосіб охопобставини для навмисного обману. Якщо, не звалює пристрої, які досі небувалим чином можуть жаючи на це, має бути введена пресимптоматична вирішити ці проблеми. система, необхідний певний контроль. Чим дешеТеперішній рівень техніки аналізу біологічних вшим має бути такий спосіб, тим в більшій мірі проб робить можливою все більш ефективну обтакий контроль має здійснюватися автоматизоваробку дуже великих кількостей проб. Сучасна меною технікою. дична діагностика, судова медицина, виведення Для культивування рослин необхідно здійснюсортів рослин із застосуванням генної технології, вати величезну кількість проб. При культивуванні контроль якості біологічного матеріалу і генетичне рослини мають бути охарактеризовані і проби маскладання родових дерев людей і тварин пов'язані ють бути точно відтворюваними. Ці способи потз колосальною кількістю проб. Внаслідок цього ребують значних організаційних витрат. Оскільки вкрай високі вимоги висуваються до взяття і обровони здійснюються значною мірою вручну, культибки проб. Особливо розвиток все більш дешевого вування рослин потребує значних зусиль персоаналізу ДНК відкриває застосування, які досі внаналу і пов'язаних з цим витрат. Це є основним фаслідок значної вартості не представляли інтересу ктором витрат у вирощуванні нових сортів. для ринку. Тому тепер ДНК-технологія може поОдержання рослин методами генної інженерії ширитися навіть на сільськогосподарські застосупов'язане для селекціонерів надзвичайними вклавання. Тут мова йде про взяття і інформаційну деннями. Звичайно, кожен селекціонер хоче юриобробку мільйонів біологічних проб. Мають бути дично захистити свої досягнення від несанкціоновстановлені нові стандарти для усунення можливаного копіювання. Теоретично юридичні основи вості змішання і зловживання. Сучасні ДНКдля цього уже створені. Але ж надійний захист технології настільки чутливі, що мають бути виґрунтується на контролі. Торгівля посівним матеріключені забруднення. Внаслідок хвороб, що моалом здійснюється у всьому світі. Можна уявити жуть бути перенесені до людини через продукти собі, яку велику кількість проб у всьому світі слід харчування, виникли нові вимоги до взяття проб з зробити, щоб забезпечити такий контроль. І, не метою контролю походження продуктів. Зараз цей зважаючи на це, кожна окрема проба у такій сисконтроль оминають з економічних міркувань. Відтемі має бути однозначно поставлена у відповідсутні спосіб і пристрій, які були б у змозі задовольність своєму конкретному джерелу. нити вимоги, що висуваються цими новими застоІншою проблемою, спричиненою сучасною бісуваннями аналізу біологічних проб. Згідно з отехнологією, є контроль посівного матеріалу і рівнем техніки, взяття мільйонів проб економічно сільськогосподарських продуктів на наявність не вигідне. Ще менше готові нинішні прилади бравтручання у генетичну структуру. Споживачі у бати такі кількості проб із запобіганням забрудненню. гатьох випадках хочуть проведення такого контроВзяття великої кількості проб не може бути здійслю і зараз створюються механізми регулювання нене із виключенням плутанини з пробами внаслідля такого контролю. З технічного боку такий кондок помилок людей. Крім того, рівень техніки ротроль крім вкрай швидкого і дешевого аналізу потбить можливими реєстрацію і обробку величезної ребує також високого степеня логістики при взятті і кількості проб, а також обробку відповідних даних реєстрації проб. лише із використанням значних людських ресурРазом із розробками в галузі власне аналізу сів. До того ж, всі існуючі системи взяття проб ґруДНК для поширеного і дешевого застосування цієї нтуються на добрій волі персоналу виконувати цю багатообіцяючої технології необхідні покращені роботу коректно і давати правдиву інформацію способи, логістика, пристрої і найзагальніше - напро кожну пробу. багато вищий степінь автоматизації. Спосіб згідно Як було згадано при описі рівня техніки, з 1 сіз винаходом охоплює пристрої і деталізовану кончня 1998 року у всій Європі корів маркують двома цепцію для логістики, передачі і обробки даних, які вушними мітками. Вушні мітки можуть бути підроу змозі подолати ці проблеми. Таким чином, лише блені і за цими мітками не можна встановити, чи тепер стає можливим корисне застосування швиддійсно проданий продукт походить від тварини, кого розвитку у аналізі біологічних проб за допомовказаної у супровідних документах. Саме з появою гою логістичної підтримки. бичачої спонгіформної енцефалопатії (BSE, сказ Існує небагато способів і пристроїв у галузі корів) став необхідним суцільний контроль походаного винаходу. Хоча, наприклад, корови і реєстдження м'яса. На жаль, майже кожна ланка ланцюруються, не здійснюється одночасне взяття проб га руху м'яса (за винятком окремих продавців і тканин для одержання генетичного «відбитка паспоживачів) за певних умов може бути зацікавлена льця», що значно підвищило б степінь захисту у порушенні існуючого механізму контролю. реєстрації від фальшування. Описано пристрій, за Задачею винаходу є усунення недоліків, наведопомогою якого можуть бути послідовно здійснені дених в описі рівня техніки. Мають бути розроблебіопсії стосовно людей. Описаний тут винахід зані спосіб і пристрій, які дозволяють здійснювати 11 75323 12 взяття біологічних проб у великих кількостях, од- передавача, ночасно не допускаючи фальшування внаслідок - числового коду, навмисного зловживання чи плутанини з пробами - літерного коду або внаслідок помилок людей, шляхом широкої авто- подібної системи кодування чи збереження матизації власне взяття проб, а також зв'язаної інформації, реєстрації даних проб за допомогою пристрою. або простої кольорової мітки - об'єкту, який Задачею винаходу є також розробка способу і встановлює важковідокремлюваний, логічний і пристрою, які роблять можливим розвиток логістисуцільний (без пропусків) взаємозв'язок між взяки для обробки величезних кількостей проб. тою пробою і живим організмом, з якого ця проба Спосіб згідно з винаходом уможливлює вирібула взята. При цьому маркування не може бути шення поставленої задачі тим, що відокремлене від живого організму без пошко- пробозабірний пристрій заряджають частидження останнього або маркування, а маніпулюнами капсули для проб, вання з пробою не може бути здійснене без пош- однією зарядженою частиною капсули для кодження капсули для проби. Таким чином проб беруть пробу тканини, задовольняються високі вимоги до не вирішеної - пробозабірну частину капсули для проб шлянаявним рівнем техніки проблеми взяття проби, її хом взяття або під час взяття, або після власне реєстрації і захисту від фальшування, а також до взяття проби з'єднують зі щонайменше однією логістики обробки. іншою частиною капсули для проб з утворенням Для здійснення способу використовують призакритого вузла - капсули для проб, стрій, що містить затискний пристрій, здатний - з нею можуть бути здійснені наступні етапи утримувати одну або кілька пробок капсул для обробки проб, затискний пристрій, здатний утримувати - маркування контейнера для проб зчитують один або кілька контейнерів для проб, а також меавтоматично за допомогою пробозабірного приханізм, який за один робочий хід із взяттям біолострою або вводять вручну і оброблюють, гічної проби або пробкою або контейнером з'єднує - автоматично або вручну записують дамі про пробку і контейнер для проби з утворенням капсуідентичність взятої проби, ли з пробою. - за допомогою пробозабірного пристрою авОсоблива ефективність процесу взяття проб томатично встановлюють відповідність між серійзабезпечується використанням автоматичного і ним номером капсули для проб і даними про пронапівавтоматичного режимів пристрою, який сутбу, тєво відрізняється тим, що він містить механізм, - дані про номер капсули для проб і про пробу який після підведення пристрою до тканини і призаписують у спільному носії даних, ведення в дію пускового механізму за допомогою - записані дані шляхом безпосередньої перебойка таким чином виштовхує чи вистрілює частидачі даних із пробозабірного пристрою чи додатну капсули для проби крізь тканину, що на шляху кового пристрою, або шляхом транспортування крізь тканину береться проба тканини і пробозабівідокремлюваного носія даних передають на анарник під час того ж робочого ходу з'єднується з лізуючий пристрій. іншою частиною капсули для проб з утворенням В рамках способу взяття проб тканин здійсзакритої капсули для проб. Це відбувається без нюють шляхом висічки, вистрілювання, зішкрябуусякого ручного втручання, за один повний робовання, відщипування, пробивання або виривання чий хід. Крім того, витрати на заряджання приволосся за допомогою однієї частини або частин строю мінімізовані завдяки тому, що він містить капсули для проб. В одному з варіантів виконання один або більше магазинів, у які можуть бути закористувач пристрою згідно з винаходом перед ряджені по одному або з'єднані стрічками кілька кожним взяттям проби або перед серією проб має пробок капсул для проб, контейнерів для проб і ввести або підтвердити дані для одержання досмаркувальних елементів, і, до того ж, оснащений тупу до введення пристрою в дію. Це, разом із механізмом, який ці частини капсул для проб при іншими суттєвими етапами способу забезпечує приведенні у дію спускового механізму разом певзаємозв'язок між окремими етапами взяття і марреміщує всередині магазину на одну позицію в кування проб таким чином, що жоден із них не напрямку механізму взяття проби. Крім того, автоможе бути здійснений окремо. При цьому деякі матично за допомогою механізму пробка капсули складові способу забезпечують високий рівень для проби із магазину переміщується на вісь бойзахисту від помилок або від навмисно неправилька, а контейнер для проби із магазину переміщуного виконання способу. Так, під час або зв'язано ється на цільовий бік пристрою. із власне взяттям проби здійснюють маркування Висока гнучкість пристрою для найрізноманітживого організму, з якого беруть пробу. Крім того, ніших застосувань в межах наявних можливостей маркування після нанесення на живий організм не забезпечується тим, що пристрій містить механізм, може бути видалене або може бути видалене лиякий на першому етапі при прикладенні пристрою ше шляхом знищення чи пошкодження або шлядо тканини і після приведення у дію спускового хом пошкодження живого організму. Останній момеханізму таким чином стискає пробозабірну часже бути носієм або тину капсули для проби, що внаслідок щипального - штрих-коду, руху здійснюється взяття проби тканини, або на - придатного для зчитування і/або для запису першому етапі при прикладенні пристрою до тканапівпровідникового чіпа, нини і після приведення у дію спускового механіз- магнітної смужки, му таким чином протягує пробозабірну частину - транспондера, капсули для проби повз тканину, що внаслідок 13 75323 14 шкрябального руху здійснюється взяття проби хідності - прийнята без використання проводів. тканини, або на першому етапі при прикладенні Крім того, в одному з варіантів пристрій може бути пристрою до тканини і після приведення у дію спуобладнаний інтерфейсом, через який може бути скового механізму таким чином протягує пробозавстановлений кабельний зв'язок з метою передачі бірну частину капсули для проби повз тканину, що даних від чи до пристрою. виривається волосся, а потім на другому етапі Спосіб згідно з винаходом вперше запропонутого ж робочого ходу або при повторному привевав технічні рішення для вимог стосовно захищеденні у дію спускового механізму пробозабірник ної від фальшування реєстрації живих організмів. з'єднується з контейнером для проби з утворенням Пристрій згідно з винаходом своєрідним чином закритої капсули для проби. Оскільки за допомомає можливість задовольнити ці вимоги. Це досяггою пристрою мають братися найрізноманітніші нуто шляхом втілення суттєвих нових технічних види проб, що пов'язано з різною міцністю і товрішень у пристрої і в способі, а також у капсулах щиною тканин, частина пристрою, що приводить у для проб, використовуваних у пристрої і в способі. дію контейнер для проби, і частина пристрою, що Наприклад, спосіб передбачає, що спусковий меприводить у дію пробку капсули, можуть бути таханізм пристрою блоковано іншим механізмом, ким чином міцно притиснуті до протилежних боків який розблоковується лише шляхом попереднього тканини, що один із розміщених по обидва боки введення або підтвердження певних даних. Таким механізмів може використовувати одну частину чином, існує примус до коректного введення дакапсули для взяття проби і визначені таким чином них, здійснюваний за допомогою проведення призусилля і відстань між частиною пристрою, що строєм перевірки достовірності. Крім того, взаємоприводить у дію контейнер для проби, і частиною пов'язано зі взяттям проби на живий організм пристрою, що приводить у дію пробку капсули, може бути нанесена мітка, яка виконана у вигляді може регулюватися за допомогою регулювального а) простої кольорової мітки, б) самоклейкої плівки, гвинта або аналогічного пристрою. в) липкої пластинки або г) самоклейкого або неруНадзвичайні логістичні проблеми, що виникахомо з'єднаного з тканиною пристрою, і яка слують при взятті, реєстрації, маркуванні, пересиланні жить носієм або і обробці величезних кількостей проб, вирішені - штрих-коду, цілим рядом нових рішень згідно з винаходом. - придатного для зчитування і/або для запису Передовсім, реєстрація рішучим чином спрощена напівпровідникового чіпа, завдяки тому, що пробозабірний пристрій оснаще- магнітної смужки, ний з пристроєм введення даних і/або виведення - транспондера, даних або зв'язаний з ним. Це може бути числова - передавача, або літерна клавіатура і/або пристрій для прийому - числового коду, або для зчитування даних. Тому пристрій відрізня- літерного коду або ється тим, що він оснащений механічним чи елек- подібної системи кодування чи збереження тронним вузлом, за допомогою якого автоматично інформації, можуть бути введені такі дані, як - або простої кольорової мітки. - серійний номер контейнера для проб або кіДля виключення можливості фальшування, лькох об'єднаних у стрічку контейнерів і/або коли вводяться коректні дані одного живого органі- інформація про живий організм, з якого взято зму, але потім береться проба з іншого живого пробу, і/або організму, є варіант оснащення пристрою механі- інша інформація, що стосується взяття прозмом, який розблоковується лише при одночасноби. му прийомі сигналу транспондера. Зчитані і підготовлені пристроєм дані можуть Особливі властивості способу відрізняються бути відображені на дисплеї. Після цього всі вветакож суттєвим для способу застосуванням спецідені дані про капсулу з пробою і про живий оргаальних капсул для проб. Вони відрізняються тим, нізм, а також всі інші дані, суттєві для взяття і общо одна з частин таких капсул придатна для безробки проб, можуть бути взаємопов'язані завдяки посереднього використання в якості пробозабірнитому, що пристрій має можливість встановлення ка біологічних проб. Частина капсули для проби відповідності між введеними або автоматично зчивикористовується для взяття проби шляхом висічтаними серійними номерами капсул з пробами і ки, пострілу, зішкрябування, відщипування, пробивведеними чи автоматично зчитаними даними про вання, виривання волосся або виконання руху живий організм, з якого взято проби, та іншими біопсійної голки. Заряджання пристрою складовиданими, суттєвими для взяття проб, і записувати ці ми частинами капсули для проб спрощене завдяки дані разом з інформацією про взаємовідповідність тому, що одна або кілька ідентичних частин такої цих даних до запам'ятовуючого пристрою. капсули для проб з'єднані між собою, утворені таОбходження зі взятими пробами значно спроким чином стрічки чи кільця у вигляді блоків більш щується завдяки тому, що запам'ятовуючий приніж одної частини капсули для проб можуть бути стрій може бути або постійно встановлений в призаряджені у магазин або аналогічну частину пристрої, або відокремлюваний від нього. Це надає строю. Напрям, у якому ці стрічки чи кільця зарягнучкості шляхам передачі даних, що вперше заджаються у пристрій, задається міткою, нанесеною довольняє всім вимогам гнучкості і ефективності. на стрічку чи кільце лише в одному місці, завдяки Це досягнуто, в основному, завдяки тому, що причому серійні номери всіх з'єднаних частин капсул стрій обладнано електронікою, за допомогою якої для проб однозначно задаються лише цією міткою. всі записані дані і інформація про взаємозв'язки Звичайно, це корисно і тому є складовою суті виміж цими даними може бути передана і - при необнайденого способу лише тоді, коли капсула для 15 75323 16 проб відрізняється тим, що серійний номер, нанеців, отворів або заглиблень для взяття проби ткасений на ці стрічки чи кільця, має форму, придатну нини. Інші властивості описують лише кілька прикдля автоматичного зчитування передбаченим для ладів можливих варіантів здійснення винаходу. цього, пристроєм, або може бути зчитаний самим Об'єм захисту має містити найзагальніші і найважкористувачем і вручну введений у передбачений ливіші властивості і тому наведеними прикладами для цього пристрій. не обмежується. Для деяких застосувань є також можливість Наприклад, пробка капсули при використанні в при взятті проби наносити маркування на живий якості пробозабірника на протилежному пробі боці організм. Це маркування має сприяти захисту від пробки капсули має отвір, шліц чи подібний елефальшування. Капсула для проби містить одну мент для фіксації напрямної. В одному із варіантів або кілька частин, які можуть бути відокремлені з здійснення способу за допомогою пристрою викотим, щоб у вигляді мітки бути перенесеними на ристовують капсули для проб, які відрізняються тканину живого організму, з якого було взято протим, що пробозабірна частина капсули на обернебу. Ці частини капсул для проб можуть після заному від проби боці містить заглиблення, які слукривання капсули стати вушною міткою, яка може жать для того, щоб пробозабірник а) таким чином бути видалена лише із полишенням видимих пошпритискати до тканини і зминати, щоб внаслідок коджень самої мітки або живого організму. Крім цього здійснювалось відщипування проби тканини, того, частина капсули для проб, що залишається у або б) похило під тиском таким чином проводити тканині живого організму, з якого взято пробу, моповз тканину, щоб здійснювався забір проби шляже містити хом зішкрябування. Одначе, пробка капсули може - штрих-код, також мати шліц і бути частково конічною, з тим, - придатний для зчитування і/або для запису щоб два чи більше гострих наконечники при дотинапівпровідниковий чіп, канні до пробанда легко проникали в нього і, за- магнітну смужку, вдяки конічній формі, стискалися, внаслідок чого - транспондер, відрізається невелика кількість проби і не захоп- передавач, люється ніякий інший матеріал. - числовий код, Винахід стосується способу і пристрою для - літерний код або взяття біологічних проб. Одночасно зі взяттям - подібну систему кодування чи збереження проби здійснюється запис даних у електронний інформації, запам'ятовуючий пристрій. Можливі варіанти здій- або просте маркування кольором. снення пристрою для взяття проб зображено на Захист від фальшування способу підвищуєтьФіг.1 і Фіг.2. Пристрої призначені для з'єднання ся завдяки тому, що окремі контейнери для проб двох частин капсули для проб (пробки і контейнеабо контейнери, об'єднані у стрічки, мають серійні ра для проб). Пробка капсули виконана таким чиномери, які наносяться уже при виготовленні або ном, що при закриванні капсули проба тканини пізніше. Таким чином, можна в будь-який час пеопиняється всередині капсули. Шляхом введення ревірити, чи не випав серійний номер із системи даних про пробу кожна проба реєструється. Для або чи не з'явився кілька разів. Крім того, після виконання складових капсули для проб пропонузакривання пробкою капсула для проби може бути ються кілька варіантів. Ці варіанти роблять можзнову відкрита або її вміст може бути досягнутий ливим взяття біологічної проби тканини, наприлише із полишенням явних слідів. Таким чином, клад, шляхом висічки тканини при проникненні фальшування або заміна проби після коректного крізь неї частини капсули (Фіг.3-5). Крім того, одна (завдяки примусу згідно зі способом) введення з частин капсули для проби може бути вистрілена даних і взяття проби більше неможливе. крізь тканину (Фіг.17-20). Інший варіант передбаПодальша обробка проб, яка охоплює процечає, що частина капсули зішкрябує пробу тканини си, в які капсули для проб з метою підвищення з її поверхні (Фіг.10+11). Проба тканини може таефективності мають бути інтегровані якомога кож відщипуватися (Фіг.7+8). Можливі також варіащільніше, спрощується тим, що капсула для проб нти, аналогічні біопсійній голці (Фіг.6+9). Переважможе мати місце, яке дозволяє здійснювати її проний варіант способу стосується реєстрації корів, тинання голками, штирями, канюлями або подібтому що одночасно зі встановленням вушних міток ними предметами, наприклад, крізь перегородку. здійснюється взяття біологічних проб для одерЦе робить зайвим її відкривання. Варіанти викожання генетичних «відбитків пальців» (Фіг.14-16, нання капсули для проби можуть також відрізняти25-26). На Фіг.24 показано, як шляхом порівняння ся тим, що частини капсули для проб можуть бути генетичних «відбитків пальців» проби м'яса і тванаповнені реагентами, необхідними при подальшій рини здійснюють контроль проби м'яса. обробці проби. Якщо в ході подальшого процесу Спосіб і пристрій роблять можливим взяття обробки взятих проб виникне необхідність у відкпроб у дуже швидкій послідовності. Оскільки склариванні капсул, то може бути використаний переддові частини капсули для проб використовуються бачений на протилежному пробі боці пробки каплише один раз, не виникає жодних проблем із засули відросток, призначений для легкого брудненням і немає необхідності у стерилізації. До видалення проби із капсули; звичайно, при цьому того ж, завдяки тому, що взяття проби зв'язано з на капсулі залишаться сліди. безпосереднім введенням даних про відповідний Загалом, капсула для проб мусить мати певні, живий організм, забезпечується захист від фальзадані винайденим пристроєм, властивості. Нашування. Завдяки автоматичному взяттю біологічприклад, пробозабірна частина капсули на оберних проб і одночасній реєстрації, досягається нененому до тканини боці має один або кілька шлізрівнянна швидкість збору проб. Це відкриває 17 75323 18 також можливості у поєднанні з дуже швидкими комбінація електроніки і суттєвого для захисту методами аналізу. Можна уявити собі застосуванблокувального механізму, яка виключає плутанину ня варіанту пристрою, зображеного на Фіг.1, у нез пробами. Призначена для заряджання в магазин відкладній медицині або у операційному залі для 3 стрічка з контейнерами (Фіг.12) оснащена розмішвидкого одержання проб тканин для. лабораторщеним на одному кінці прапорцем з нанесеними ного аналізу. Інші застосування, що потребують на нього номерами у порядку зростання у вигляді швидкого і, завдяки цьому, дешевого взяття проб, штрих-коду, який перед заряджанням зчитується можуть бути знайдені у галузях виведення сортів пристроєм 4 зчитування штрих-кодів. Електроніка рослин і контролю якості. Виконання пристрою пристрою ініціалізує вставлену у приймальний згідно з Фіг.1 може бути використано для здійспристрій чіп-картку 5 і записує зчитаний номер нення способу взяття і реєстрації біологічних проб штрих-коду. Стрічка з контейнерами для проб із листків. (Фіг.12) закладається у магазин 3 у єдино правиНа Фіг.1 зображено технічний приклад механільному напрямку і заряджається у пристрій. Цим чного повністю автоматичного пристрою для взятзадається лише певна послідовність взятих проб. тя великої кількості проб. Пристрій складається, в Після заряджання пристрою стрічкою з контейнеосновному, із механічного і електронного вузлів. рами електроніка блокує спусковий гачок 12 і чеМеханіка пристрою ґрунтується на принципі вирез дисплей вимагає введення номера, що однозстрілювання чи проколювання, або висічки, приначно ідентифікує пробанда. Цим номером може чому, перевага полягає в тому, що взяття проби бути, наприклад, заводський реєстраційний номер здійснюється за допомогою пробки капсули і в токорови. Введення цього номера здійснюється чему ж робочому ході здійснюється з'єднання пробки рез клавіатуру. Додатково він відображається на з контейнером для проб з утворенням закритої дисплеї. Після підтвердження на клавіатурі цей капсули. номер записується на чіп-картку 5 для першої Таке взяття проби дозволяє повністю уникнути проби і електроніка розблоковує спусковий гачок забруднення і у разі живих пробандів одержувати 12. Дисплей пропонує здійснити взяття проби. Пісстерильні проби. Наведений тут для прикладу ля взяття проби оператором електроніка блокує пристрій призначений для взяття проб у тварин. спусковий гачок 12 і через дисплей просить підтВзяття проби здійснюється при проколюванні краю вердити успішне взяття проби. Цей запит підтвервуха. Пристрій містить бойок 7, якому передається джується натисканням певної клавіші або скидазусилля від розміщеної в пристрої пружини. Зується натисканням іншої клавіші. Ця інформація силля пружини можна регулювати за допомогою також записується на чіп-картку. Після повторного гайки 6 з накаткою. Регулювання зусилля пружини відтягування назад бойка 7 із магазину 10 пробок дозволяє враховувати опір, який чинить біологічавтоматично заряджається нова пробка, а магазин ний матеріал проколюванню. Натисканням на спу3 контейнерів переміщується на одну позицію і сковий гачок 12 здійснюється спускання бойової описаний процес електронного введення даних пружини, попередньо напруженої відтягуванням починається знову. Описана програма повторюназад бойка 7. Бойок ударяє з попередньо встаноється до заповнення всіх контейнерів стрічки вленим зусиллям по розміщеній у пристрої ходовій (Фіг.12) - в даному прикладі 16 - після чого приголці, перед якою при відтягуванні бойка заряджастрій має бути заряджений новими пробками, ноється пробка капсули із магазину 10, розміщеного вою стрічкою з контейнерами для проб, а також у рукоятці 11. Під дією кінетичної енергії бойка новою чіп-карткою 5. Завдяки однозначній відповіголка з розміщеною перед нею пробкою капсули дності даних на чіп-картці штрих-кодові стрічки з проникає крізь пробний матеріал і пробка капсули контейнерами для проб, стрічки з контейнерами і із тепер розміщеною в ній пробою з'єднується із чіп-картки можуть бути разом або окремо пересрозміщеним у магазині 3 контейнерів для проб лані поштою до лабораторії для подальшої обробконтейнером з утворенням міцно закритої капсули ки і аналізу. На Фіг.2 зображено простий механізм з пробою в магазині 3, встановленому на контроу формі щипців, придатний для взяття невеликих порі 9. Зворотна пружина забезпечує негайне викількостей проб без безпосереднього введення ведення голки із пробанда, щоб його уникнути поданих. Можливою галуззю застосування такого ранення внаслідок різкого руху. Магазин 3 з пристрою є взяття біологічних проб у рослин. Щиконтейнерами при кожному новому зведенні бойопці складаються, в основному, із чотирьох основвої пружини автоматично переміщується на одну них частин. Особливість полягає у спеціальній позицію. Завдяки шарніру 13 між основним вузлом формі лівої і правої губок 16 і 14 щипців. Права пристрою і контропорою 9, остання може відкидагубка 14 містить спеціальну оправку для насаджутися на 90° униз, чим забезпечується, краща досвання пробки 15 капсули. У лівій губці 16 виконано тупність пристрою для закладення тканини, призотвір, призначений для вставляння контейнера 17 наченої для взяття проби. для проби. Обидві половинки 20 і 21 утворюють Іншим важливим аспектом пристрою є інтегроодночасно рукоятки щипців і з'єднані між собою вана в нього електронна частина, яка містить, нашарніром 18. Обведена навколо шарніра 18 пруприклад, літерно-цифровий дисплей 1, наприклад, жина 19 служить для розведення щипців. Особлирідкокристалічний матричний індикатор, цифрову ва форма обох половин щипців, а також їх з'єдчи літерно-цифрову клавіатуру 2 для введення нання з губками 16 і 14 забезпечує паралельне даних і підтвердження, носій 5 для записування переміщення губок при закриванні і відкриванні. даних, наприклад, чіп-картку з додатковою магнітДля взяття проби у щипці встановлюються пробка ною смужкою, і пристрій 4 зчитування штрих-кодів. 15 капсули і контейнер 17 для проби. Коли пробПри цьому особливістю пристрою є раціональна ний матеріал 67 знаходиться між обома губками, 19 75323 20 стисканням половинок щипців губки паралельно ся шляхом відщипування тканини, але в даному замикаються. Проба вирубується із пробного маразі можна відмовитися від. додаткового притеріалу пробкою 15 капсули з використанням констрою. Контейнер 45 і відповідна йому пробка 46 тейнера 17 як матриці. При повному замиканні виконані як одне ціле і з'єднані між собою шарніщипців пробка капсули з'єднується з контейнером, ром 47. Указаний радіальний рух здійснюється утворюючи капсулу з пробою всередині. При розкнавколо шарніру 47 і може бути виконаний вручну. риванні щипців оправка губки 14 виймається із На Фіг.9 зображена капсула для проби, схожа пробки капсули. Після повного розведення полона біопсійну голку. Пробозабірна частина 48, завинок щипців капсула з пробою легко може бути крита на одному кінці, з різальною навкісною кромвийнята із лівої губки 16. кою 49 на іншому кінці, може бути або з викорисНа Фіг.3 зображено капсулу для проб, за дотанням відповідного пристрою введена у помогою якої можна брати пробу шляхом вирубки, досліджуваний матеріал, або вставлена в пробанпричому, контейнер 22 для проби використовуєтьда і знову вийнята. Після взяття проби пробозабіся як матриця, а пробка 23 капсули - як пуансон. У рну частину 48 або вставляють у контейнер 50, дні контейнера для проби виконано заглиблення або закривають пробкою 51. 24, яке служить можливим місцем протинання каНа Фіг.10 зображена капсула для проби, за нюлею з метою, наприклад, введення чи відбидопомогою якої можна брати пробу шляхом шкрярання рідини. У нижній частині пробки капсули бання; для цього пробкою 52 з використанням відвиконано заглиблення 26 з гострим краєм 25, що повідного пристрою або вручну проводять по пополегшує пробивання тканини і гарантує взяття верхні пробанда з певним притисканням. При невеликої за об'ємом проби. Завдяки круглому цьому пластинки чи зубчики 54 захоплюють частипазу 27 в пробці і відповідному виступу в контейнки тканини. Пробка 52 разом з матеріалом проби нері для проби,, усувається можливість небажанодо упору 55 вставляється в контейнер 53, утворюго відкривання закритої капсули з пробою. ючи закриту капсулу з пробою. На Фіг.4 зображено капсулу для проб, за доНа Фіг.11 зображена капсула для проби, за помогою якої пробу можна брати шляхом вистрідопомогою якої можна брати пробу шляхом шкрялювання, причому, пробка 28 капсули для проби бання аналогічно Фіг.10, з тією відмінністю, що вистрілюється пристроєм, проникає крізь пробний використовуваною як пробозабірник пробкою 56 зі матеріал і вловлюється контейнером 29 для проскребками 58 радіальним рухом проводять по би. Пробка 28 має конічно загострений кінець, що пробанду, а потім закривають контейнер 57 для зменшує опір проникненню крізь пробний матеріал проби. і полегшує входження в контейнер для проби, а На Фіг.12 зображена стрічка з контейнерами, також заглиблення 30, в якому збирається матеріоснащена прапорцем зі штрих-кодом. ал проби. За допомогою пазу 31 з гострою кромФіг.13 ілюструє іншу можливість об'єднання кою здійснюється закривання контейнера із защіппробок для капсул у елемент обертальної форми кою, що перешкоджає безслідному для випадків, коли використовується не стрічконесанкціонованому відкриванню закритої капсули вий, а барабанний магазин. з пробою. Фіг.14 ілюструє іншу конструкцію контейнера На Фіг.5 зображено капсулу для проб, за додля проби і пробки для капсули в комбінації з авпомогою якої пробу можна брати шляхом прошитоматично встановлюваною під час взяття проби вання (напрямлене вистрілювання), причому, пророзпізнавальною міткою, яка містить, наприклад, бка 32 з використанням напрямної, яка через інтегральний кодований транспондер. Для цього хвостовик 33 і заглиблення 34 на задньому кінці виготовлений методом лиття під тиском контейнер капсули для проби з'єднана з пробкою, протинає 60 для проби тонкими перемичками 61 з'єднаний з пробний матеріал. Заглиблення 34 може також диском 59, в якому аналогічно зубчастому колесу служити місцем введення канюлі, а хвостовик 33 виконаний зубчастий вінець 62, і який виконує фудля автоматичного видалення пробки капсули. нкцію фіксувальної головки. Контейнер 35 для проби містить перегородку 36, На Фіг.15 зображено відповідну деталь 63, виготовлену, наприклад, із шматочка гуми. спряжену із зображеною на Фіг.14, з транспондеНа Фіг.6 зображена капсула для проби, за дором 66 і порожнистим виступом. У циліндричній помогою якої пробу тканини можна брати шляхом частині виступу виконано канавку 65, в яку заскакороткочасного проколювання і різкого виймання кує зубчастий вінець 62, утворюючи з'єднання. пробки 37 з вістрям 38. При цьому невелика кільПробка 64 капсули виготовляється окремо і щільно кість досліджуваної тканини зачіпається гачком 39; вставляється в порожнистий виступ з боку диску, пробку з пробою тканини можна вставити в конутворюючи зі спряженою деталлю 63 єдиний вутейнер 40 для проби і закрити. зол. Прийнятною галуззю застосування цієї комбіНа Фіг.7 зображена капсула для проби, за донації частин капсули для проб і елементів маркупомогою якої проба може бути взята шляхом відвання є, наприклад, масове взяття проб для щипування. Для цього спеціальний пристрій, який типізації корів шляхом одержання генетичних «віфіксує пробку 41 капсули для проби за хвостовик дбитків пальців». Автоматично розміщена під час 42, здійснює радіальний рух від відкритого до завзяття проби мітка (Фіг.14, 15) з ідентифікаційним критого стану. В момент, коли виконаний спереду номером за допомогою транспондера 66 забезпегострий носик 43 проходить мимо краю отвору чує однозначне встановлення відповідності між контейнера 44, відщипується проба тканини. коровою і пробою. Крім того, така мітка може заміНа Фіг.8 зображена капсула для проби, за донити звичайні вушні мітки, оскільки ідентифікаційпомогою якої, як і у випадку з Фіг.7, проба беретьний номер транспондера може бути зчитаний без 21 75323 22 контактним способом. взяття проби полягає в тому, що точно задається На Фіг.16 показано принцип взяття проби і певне місце взяття проби навіть при проникненні встановлення мітки, який може бути реалізований пробозабірника крізь усю товщину тканини, а таза допомогою механічного автоматичного прикож в тому, що завжди може витримуватись стастрою згідно з Фіг.1 або з допомогою простого мелою взята кількість пробного матеріалу. ханічного пристрою згідно з Фіг.2. На Фіг.16а зоНа Фіг.22 зображено переносний пристрій для бражені встановлені у пристрої деталі з введення даних з внутрішнім накопичувачем дарозміщеною між ними тканиною для взяття проби. них. Цей прилад може бути, наприклад, додаткоНа Фіг.16b показано, як деталь згідно з Фіг.15 провим модулем для пробозабірних щипців згідно з штовхується поршнем крізь тканину і з'єднується з Фіг.2 або повністю сумісним вузлом більш складдиском 59 згідно з Фіг.14, одночасно відокремлюного пристрою для взяття проби, такого, як зобраючи контейнер 60 від диска 59 і фіксуючи його у жено на Фіг.1. Цифрова чи літерно-цифрова клавіконтропорі. Внаслідок протинання пробанда невеатура 79 надає користувачеві можливість лика кількість тканини попадає в порожнисту часвведення даних, наприклад, реєстраційного нометину деталі згідно з Фіг.15. ра корови чи інших специфічних даних, що стосуНа Фіг.16с видно, що тканина разом із пробкою ються взяття проби. Рідкокристалічнийдисплей 78 64 за допомогою пропущеного крізь поршень дозволяє користувачеві контролювати введення стрижня проштовхується крізь порожнисту частину даних, а також їх підтвердження через клавіатуру деталі згідно з Фіг.15, переміщується у контейнер 79. Крім того, дисплей веде користувача при про60 і одночасно закривається пробкою 64 в утвореходженні запрограмованої в пристрої процедури ній таким чином капсулі для проби. опитування і введення даних. Батарейний вузол На Фіг.16d зображено стан з відведеними на81 відповідальний за живлення приладу введення зад поршнем і стрижнем, фрагмент тканини зі даних і на вибір може бути оснащений гальванічвстановленою на ній міткою з кодуванням, а також ними елементами чи акумуляторами. Видача зазакриту капсулу з розміщеною в ній пробою. писаних даних здійснюється через інтерфейс 80 На Фіг.17 зображено призначену для взяття при встановленні пристрою в базову станцію. Допроби пробку капсули, особливістю якої є глибокий датково до інтерфейсу може бути приєднаний шліц 68, завдяки чому передня частина пробозабіелектронний адаптер, який робить можливою перника складається із двох, загострених напівкругредачу даних по радіотелефону. лих профілів 69. На кінці шліца виконано отвір 70. На Фіг.23 зображено базову станцію, живленДля надійної фіксації у контейнері на поверхні ня якої здійснюється через кабель 83. Вмонтовапробки виконано фіксувальний елемент у вигляді ний в базову станцію модем через телефонний канавки 71, щоб не завдавати зайвих пошкоджень кабель 84 з'єднується з телефонною розеткою і тканини при взятті проби. надає можливість передачі даних на інший банк На Фіг.18 зображено пробку капсули для проданих. В разі використання у пристрої введення би, аналогічну зображеній на Фіг.17, з тією відмінданих акумуляторів вмонтований в базову станцію ністю, що в ній виконано два шліци 72 з утворензарядний пристрій забезпечує їх заряджання. Крім ням чотирьох загострених четвертинок. того, модем у базовій станції дозволяє здійснюваНа Фіг.19 зображено інший варіант виконання ти нові процедури введення даних, а також контпробки згідно з Фіг.17. В цьому варіанті виконано роль приладу. три шліци 73, що мають форму трапецій 74 з утвоНа Фіг.23 зображено схему для пояснення підренням шести загострених елементів. твердження ідентифікації між пробою з пробанда На Фіг.20 зображено пробку згідно з Фіг.17 ра(наприклад, корови) і взятої проби м'яса (напризом зі взятою пробою тканини 77 після вставляння клад, із бойні чи з магазину). Проба із пробанда, пробозабірника 75 у ролі пробки для капсули у що знаходиться у капсулі для проби, була взята за контейнер 76. допомогою пристрою. Пробанд має встановлену На Фіг.21 показано етапи a)-f) взяття проби пристроєм для взяття проби мітку з кодуванням. пробозабірником згідно з Фіг.17-19. Дані зі специфічною інформацією про пробанда, а На Фіг.21а) зображено пробозабірник незадовтакож кодуванням мітки і місцем контейнера з го до контакту з пробним матеріалом. Пробозабірпробою у стрічці з капсулами записуються принику може бути надана кінетична енергія або, настроєм для взяття проб у носій даних і передаютьприклад, його може рівномірно підштовхувати ся до банку даних поштою або безпосередньо за ззаду привідний стрижень. допомогою модему по телефону чи радіотелефоНа Фіг.21b) видно, що кінчики пробозабірника ну. Стрічки з пробами поштою пересилаються для віткнулися у матеріал і захопили з собою певну проведення аналізу, аналізуються і дані про рекількість матеріалу. зультати аналізів передаються до банку даних. На Фіг.21с) зображено власне взяття проби. Взята проба м'яса проходить таку ж процедуру. Обидві половинки пробозабірника стискаються Банк даних здійснює ідентифікацію: чи дійсно відпробним матеріалом і відкушують розміщену між повідає м'ясний продукт вказаній у декларації коними тканину. рові, чи ні. На Фіг.21d) видно, що пробозабірник стиснеНа Фіг.25 зображено інший приклад конструкними вістрями пронизує тканину, не захоплюючи тивного виконання контейнера для проб в поєдбільше останньої. нанні з автоматично встановлюваною під час взятНа Фіг.21e) і f) видно, що за відсутності стистя проби розпізнавальною міткою, нення половинки вістря знову розходяться і вивівикористовуваною до цього часу для маркування льняють взяту пробу. Перевага цього способу корів, із інтегрованим у мітку кодованим транспон 23 75323 24 дером. Виготовлений, наприклад, методом лиття лер. Споряджений контейнерами, пристроєм для під тиском, контейнер 86 для проб тонкими перевзяття проб і реєстраційними номерами за племінмичками 87 прикріплений до пластини 85. У пласною книгою, контролер у кожному господарстві тині 85 сформовано внутрішній зубчастий вінець виконує такі дії. Пристрій для взяття проб заря88, який виконує функцію фіксувальної головки. джається контейнерами для проб і пробками капНа Фіг.26 зображено спряжену до неї деталь з сул. При цьому кожен контейнер для проби може транспондером 92 і трубчастим елементом. На складатися із двох частин - власне контейнера і циліндричній частині трубчастого елемента викочастини вушної мітки. В такому разі пробка капсунано шийку у вигляді пазу 91, в який заскакує зубли також складається із двох частин - власне прочастий вінець 88 фіксувальної головки, утворюючи бки, яка одночасно є пробозабірником, і другої таким чином з'єднання. Пробка 90 капсули виготочастини вушної мітки. У переважному варіанті сповляється окремо і щільно вставляється у трубчассобу контейнери для проб поставляються у формі тий елемент з боку пластини, утворюючи з нею стрічок або кілець, на яких закріплені по кілька єдиний вузол. Прийнятною галуззю застосування контейнерів. Ці контейнери з'єднані у стрічку таким цієї комбінації частин капсули для проб і елементів чином, що їх не можна відділити один від іншого маркування є, наприклад, масове взяття проб для без очевидного пошкодження стрічки. Пробки мотипізації корів шляхом одержання генетичних «віжуть поставлятися або окремо, або об'єднаними у дбитків пальців» і одночасне маркування за допострічки чи кільця. Оскільки вони при взятті проб могою вушних міток з відповідною реєстрацією у відокремлюються від стрічок чи кілець, немає незаводському реєстрі. Автоматично розміщена під обхідності міцно з'єднувати їх між собою. Якщо час взяття проби мітка (Фіг.25, 26) з ідентифікаційпробки і поставляються у вигляді стрічок чи кілець, ним номером за допомогою транспондера 92 зато робиться це головним чином для спрощення безпечує однозначне встановлення відповідності користування пристроєм для взяття проб під час між коровою і пробою. Крім того, така мітка може заряджання. На одній із частин вушної мітки може замінити звичайні вушні мітки для корів, оскільки бути нанесений серійний номер (наприклад, безідентифікаційний номер транспондера може бути посередньо реєстраційний номер у племінній книзчитаний безконтактним способом. зі) або такий номер у формі передавача чи трансМожливий принцип роботи деталей згідно з пондера. Після заряджання винайденого пристрою Фіг.25, 26 ідентичний уже описаному згідно з Фіг.16 винайденими контейнерами для проб і пробками і може бути реалізований як з використанням мекапсул з вушними мітками виконуються такі дії: ханічного автоматичного пристрою згідно з Фіг.1, Пристрій автоматично зчитує серійний номер. На так і простого механічного пристрою, зображеного Фіг.12 зображений можливий варіант стрічки з конна Фіг.2. тейнерами, в якому "прапорець" зі штрих-кодом Приклади здійснення способу прикріплений до стрічки таким чином, що попереНайактуальнішим застосуванням винайденого дньо задається напрям заряджання. Номером одспособу є перший етап у способі, розробленому нозначно ідентифікуються усі контейнери на стрічфірмою "Геном Аналітик ГмбХ" (Genom Analytik ці. Після цього пристрій видає запит на введення GmbH (GAG)), м. Бремен, для реєстрації і контроточної назви живого організму. При цьому пристрій лю всіх корисних тварин. Пристрій згідно з винахоможе бути запрограмований таким чином, що не дом є суттєвою складовою способу. Блок-схема правильна форма введення викликає повідомленспособу представлена на Фіг.24. Роль пристрою ня про помилку. В цьому разі взяття проби відбузгідно з винаходом витікає із неї. тися не може, пристрій заблоковано. Крім того, Спілка тваринників або інша організація, покпристрій може здійснювати перевірку істинності ликана здійснювати контроль походження, замоввведення даних за іншою програмою. Наприклад, ляє виробникові винайдених контейнерів для проб певні зразки пристрою, призначені для викориспевну кількість таких контейнерів, які поставлятання лише в певному регіоні, могли б сприймати ються з чітко нанесеними серійними номерами. коди, використовувані лише в даному регіоні. НаВиробник контейнерів у електронному вигляді приклад, може бути запрограмовано, що пристрій, зберігає інформацію про серійні номери і кому які випущений у Німеччині, для розблокування може контейнери були відправлені. При цьому серійні сприймати лише номери з позначкою "DE". номери можуть бути 10-розрядними, що робить Коли контейнери для проб і пробки поставляможливим виготовлення до 80 мільярдів нумероються разом із вушними мітками, пристрій має ваних контейнерів для проб, без побоювання побути у змозі однозначно ідентифікувати кожну вувторення серійних номерів (кожен серійний номер шну мітку. У переважному прикладі здійснення позначає одну стрічку зі щонайменше 8 контейнеодна частина вушної мітки оснащена транспондерами). Контролююча організація замовляє для ром. Він містить інформацію саме про той номер, себе або для окремих господарів чи контролерів який присвоєно контейнеру. Пристрій зчитує цю (це дійсно для Німеччини; в інших країнах контінформацію і автоматично встановлює відповідроль здійснюють інші організації) певну кількість ність між номером вушної мітки і серійним номепристроїв для взяття проб. ром і положенням у стрічці зарядженого саме заОснащений таким пристроєм, контролер відвіраз контейнера. Цей взаємозв'язок може бути дує фермерів регіону, які за законом зобов'язані обов'язковим для розблокування пристрою для повідомляти про всіх народжених телят. Спілка взяття проб. Таким чином виключається взяття тваринників видає кожному фермеру, котрий повіпроби без одночасного закріплення вушної мітки. домив про народження телят, відповідні реєстраОписані етапи способу приводять до такої сиційні номери у племінній книзі, які передає контротуації. У пристрої зведені дані про точне позна 25 75323 26 чення контейнера для проби, про залишений на чином, що він зможе приймати інформацію лише тварині номер і, наприклад,, виданий спілкою твавід зареєстрованого пристрою при використанні ринників реєстраційний номер за племінною книконтейнерів із зареєстрованими номерами. Крім гою. Ці дані невіддільно записуються у пристрої. того, після кожного виймання картки із пробозабірЛише після виконання цих етапів пристрій сигналіного пристрою подальше занесення даних до ньозує, що може бути здійснене взяття проби. Для го може бути остаточно блоковане до повторного цього пристрій видає світловий, акустичний або розблокування, здійснюваного центральною анаеквівалентний сигнал. літичною лабораторією. Таким чином створюється Власне взяття проби у переважному варіанті ще один механізм контролю. пристрою (Фіг.1) здійснюється механічно. У різних Замість застосування чіп-карток, які треба певаріантах пристрій перед взяттям проби може бути ресилати, може бути використаний також такий зведений і приведений у дію спусковим гачком, варіант способу. Пробозабірний пристрій через або мати механічний чи електричний привід. У інтерфейс може бути приєднаний до комп'ютера, одному з варіантів способу стрічка з контейнерами через який передаються задокументовані дані про вводиться у пристрій до певної точки, а потім після взяті проби. На пристрої може бути задіяний алгокожного взяття проби пристрій автоматично заряритм кодування, за допомогою якого всі дані безджається новою пробкою (з міткою), а стрічка з посередньо записуються у такому вигляді що їх контейнерами переміщується на одну позицію, можна прочитати лише за допомогою відповідного завдяки чому пробка перебуває на одній лінії, з коду, відомого лише центральній аналітичній лабойком. Таким чином, механічний спуск має два бораторії. Таким чином виключається можливість наслідки. Бойок заходить у заглиблення пробки і, всякого маніпулювання з даними, оскільки їх вміст захоплюючи пробу тканини, проштовхує її крізь не може бути декодований. Одночасно разом з тканину у контейнер, а під час зворотного ходу інформацією про проби, мітки, реєстраційні номебойка пристрій знову заряджається обома частири і живі організми може бути записана інформація нами капсули для проби. Пристрій знову блокуєтьпро дату, контролера та інші коди захисту. Такий ся до введення нового повного набору даних. Внапристрій забороняє користувачеві всякий доступ слідок забивання пробки у контейнер для проби до введених і сформованих пристроєм даних. Від утворюється капсула з пробою, закрита настільки комп'ютера всі дані через модемний зв'язок моміцно, що відкрити її, не пошкодивши контейнер, жуть бути передані на приймальну станцію. Є танеможливо. Таким чином гарантується, що розмікож можливість з'єднати пристрій безпосередньо щена у капсулі проба тканини невіддільно взаємоабо через відповідний кабель з телефонною мепов'язана з реєстраційним номером і номером режею. Після цього введенням номера пристрій вушної мітки. Завдяки цьому, значно обмежена можна з'єднати з будь-якою станцією. Це можна можливість зловживання. Наступним етапом споздійснити також шляхом приєднання пристрою до собу є контроль стрічок з капсулами (з пробами) мобільної радіомережі. Таким чином всі дані мона наявність пошкоджень. Виробникові (а, значить, жуть бути передані безпосередньо і в будь-який і виконавцям аналізу) відомо, в яких блоках постачас. влялися контейнери. Відокремлення окремих конПід'єднання до мережі Інтернет робить можтейнерів від стрічки стає очевидним. Після заповливою дешеву передачу із багатьох місць у всьому нення всіх контейнерів стрічки її виймають із світі всіх даних або лише даних про використані пристрою і відправляють на аналіз. Стрічки викосерійні номери контейнерів для проб до центральнані дуже міцними, але гнучкими. Капсули закриної станції, яка для всієї системи здійснює контваються герметично, завдяки чому навіть випадроль достовірності. Програма контролю достовіркове падіння, наприклад, у калюжу, не зашкодить ності могла б виходити із того, що кожен пристрій пробі. через регулярні інтервали має повідомляти серійні Таким чином, контролер молока (у Німеччині) номери використаних контейнерів для проб. При за певний час наповнює певну кількість стрічок з цьому програма може перевіряти, чи не дублюкапсулами для проб. З рівномірними інтервалами ються серійні номери, або чи не використовується зібрані проби, пакуються і відсилаються. серійний номер у місці, для якого він не призначеПередача даних, записаних у пристрої, може ний. Оскільки лише центральна станція (наприздійснюватися різним чином, в залежності від орклад, виробник) має інформацію про те, які серійні ганізаційної структури регіону, країни чи спілки. номери присвоєно випущеним контейнерам, і в Переважним прикладом може бути зберігання даякій послідовності вони будуть присвоюватися у них на чіп-картці. На такій картці розміщений примайбутньому (можливо, не підряд, за секретною датний для зчитування і перезаписування даних системою), створюється надійний захист способу електронний чіп, який може приймати всі дані про від маніпуляцій чи фальшування контейнерів. Тапевну кількість проб. Коли ємність чіпа вичерпано, ким чином, обмежуються можливості, якими міг би пристрій блокує подальше взяття проб. Після забути подоланий захист системи від фальшування. повнення ємності чіпа або при документуванні на Приклад реєстрації корів чіп мінімальної кількості проб чіп може бути вийняОписаний пристрій для взяття біологічних тий із пристрою і відправлений окремо або разом проб готують до роботи шляхом введення до ньоіз наповненими стрічками з капсулами. Додатково го даних корови, з якої має братися проба, через на чіпі можуть бути записані серійний номер приклавіатуру. Завдяки цьому, пристрій розблоковустрою, інформація про контролера, що брав проється для взяття проби. За допомогою пристрою із би, і точні календарні дані про проби. Крім того, чіп вуха корови беруть пробу з одночасним встановможе бути блоковано секретним номером таким ленням мітки. На мітці розміщений носій даних 27 75323 28 (цифровий і літерний коди, штрих-код, транспондикі сорти. Відомо, що стійкість передається кільдер або чіп-картка). Ці дані додаються до введекома різними генами дикого сорту. Частіше за все, них даних. Після взяття проб з кількох різних корів відомі лише генетичні маркери, які в хромосомах стрічку з капсулами виймають із пристрою і перележать дуже близько до відповідних генів, одначе, силають до аналітичної лабораторії. Там виконуне відомі самі гени або їх точне місце у геномі роють генотипізацію ДНК проби. Це може бути здійсслини. Ці генетичні маркери перебувають у баганено шляхом мас-спектроскопії або звичайними тьох алелях (версії одного і того ж маркера у різметодами. Генетичний «відбиток пальця» заноних індивідуумах, які піддаються молекулярному сять до племінної книги. розрізненню). Відомо, які версії "зв'язаних" з геном Приклад реєстрації коней маркерів наявні у диких і у корисних рослинах. Описаний пристрій для взяття біологічних Кілька сотень різних маркерів диких і корисних проб готують до роботи шляхом введення до ньорослин відомі і можуть бути використані для вивего даних коня, з якого має братися проба, через дення нових сортів рослин. клавіатуру. Завдяки цьому, пристрій розблоковуВ результаті схрещування дикої рослини і коється для взяття проби. За допомогою пристрою рисної рослини утворюється популяція із тисяч виривають кілька волосин (шляхом м'якого чищенрослин, з яких лише деякі містять бажану комбінаня коня щіткою). Пристрій переносить корінці воцію маркерів, а, отже, і генів. Крім того, ці рослини лосин до капсул для проб. Після взяття проб з мають індивідуально різний процентний вміст генів кількох різних коней стрічку з капсулами виймають дикої рослини. Часто дикі рослини мають ряд неіз пристрою і пересилають до аналітичної лаборагативних властивостей, таких як менша урожайторії. Там здійснюють генотипізацію ДНК проби. ність чи менша стійкість при засухах. Тому мають Приклад реєстрації свиней бути ідентифіковані рослини, які крім місць геному, Описаний пристрій для взяття біологічних відповідальних за стійкість, містять мінімальну проб готують до роботи шляхом занесення даних частку геному дикої рослини. Лише вони будуть свиней, з яких мають братися проби, до офіційного використовуватися у наступних поколіннях. формуляру з кодом (штрих-код), кореспондованим Винайдений спосіб міг би вирішити цю проз штрих-кодом на стрічці з контейнерами для проб. блему, наприклад, таким чином. Завдяки цьому, пристрій розблоковується для Пристрій виконується таким чином, щоб при взяття проб. За допомогою пристрою шляхом викожному взятті проби на листку, з якого, беруть січки беруть пробу тканини з одночасним встановпроби, залишалися невеликі (діаметр менше 1 см) ленням мітки. На мітці розміщений носій даних гнучкі пластикові мітки із суцільною нумерацією. В (цифровий і літерний коди, штрих-код, транспонзалежності від кількості проб, пластикові мітки модер або чіп-картка). Після взяття проб з кількох жуть бути наклеєні також вручну. Пробозабірний різних свиней стрічку з капсулами виймають із пристрій веде рахунок пробам, тому в будь-який пристрою і пересилають до аналітичної лаборатомомент має інформацію про поточні номери і може рії. Там виконують генотипізацію ДНК проби. відобразити їх на дисплеї. В разі не автоматичного Приклад взяття проб у людей закріплення міток оператор в будь-який час може Перед видаленням злоякісної пухлини хірург контролювати, чи відповідає закріплений номер за допомогою описаного пристрою бере проби номеру, присвоєному пробозабірним пристроєм тканин пухлини і сусідніх тканин. Для цього випадданому контейнеру для проб. Оскільки пробозабіку прилад сконструйовано таким чином, що тканирний елемент є частиною капсули для проб, кожне на захоплюється щипальним механізмом і відщивзяття проби здійснюється таким чином, що до пується. Щипальний інструмент з пробою взятої проби тканини не домішується матеріал з закривається у капсулі. Може бути доцільним заінших рослин, завдяки чому на високочутливий кладання в одну з частин капсули реагентів для аналіз подаються не забруднені проби. Контейнеподальшої обробки (наприклад, протеїнази К для ри для проб і пробозабірні елементи в даному варуйнування інтактних клітин і переварювання проріанті виконання пристрою поставляються у витеїну). Одночасно зі взяттям проби, тканини пригляді довгих ланцюгів або у магазинах і перед стрій залишає на місці взяття проби число (викопочатком роботи заряджаються у пристрій. Завдянане струменем чорнила), або інше маркування. ки цьому послідовно може бути взята велика кільОб'єднані у стрічку капсули з пробами передають кість проб без підзарядки пристрою у відкритому на швидкісний аналіз, наприклад, генотипізацію за полі. Власне взяття проби здійснюється таким чидопомогою полімеразної ланцюгової реакції (PCR) ном, що оператор вставляє листок у призначену у мікросистемі і в мас-спектрометрі з реєстрацією для цього щілину в пристрої (рухаючи при цьому часу прольоту. Протягом 15 хвилин хірург отримує лише пристроєм, тобто однією рукою) і при натиссвої результати і може прийняти рішення, скільки канні спускового гачка пробка капсули пробиває тканини навколо пухлини уже вражено раковими листок і входить у контейнер. Пробка захоплює з клітинами. Таким чином, вперше надається можсобою певну частину тканини листка, яка безпоселивість завдавати якомога меншої шкоди хірургічредньо опиняється у закритому контейнері для ним втручанням. проби. Наповнені капсули з пробами можуть бути Приклад застосування в галузі виведення росвийняті із пристрою блоками із заданою їх кількіслин із застосуванням маркерів тю і складені у торбу. Можна також зберігати їх Метою схрещування диких сортів з корисними безпосередньо у магазині (який може бути барарослинами є перенесення до корисних рослин банним магазином). На блоці контейнерів для генів, відповідальних за бажані властивості, напроб закріплений елемент з кодуванням. Це знаприклад, стійкість проти шкідників, що їх мають чить, що якщо контейнери для проб поставляють 29 75323 30 ся згрупованими у блоки по 24 штуки (наприклад, було протягом найкоротшого часу перевірити на стрічка з 24 міцно приєднаних один до іншого коннаявність хвороби. Кожна хвора корова могла б тейнерів), для 24 наступних контейнерів однознапризвести до багатьох смертних випадків; з іншого чно задані серійний номер, їх позиція на стрічці, а боку, не можна ні зупинити реалізацію корисних також напрямок вставляння стрічки у пробозабіртварин, ні забити всіх тварин. Для ФРН це означаний пристрій. Серійний номер складений таким ло б провести тестування більшої частини 16чином, що з вірогідністю, що межує із гарантією, мільйонного поголів'я корів. Для свиней і птиці ці жоден користувач не зустріне двічі один і той сакількості були б ще більшими. На сьогодні розробмий номер. лені багатообіцяючі швидкісні методи тестування У практичному застосуванні це означає, що пісказу корів, для інших небезпечних хвороб також є сля безконкурентно швидкого взяття і маркування непогані результати. У наведеному випадку широпроб централізовано збирається величезна кількомасштабне тестування стада взагалі розбилося кість капсул з пробами. Вони . розміщені у стрічках б об логістику взяття проб і їх обробки. Тестування по 8, 16 або 24 штук і - з урахуванням серійних корисне, коли точно ідентифікуються інфіковані номерів - розподіляються на 96- або 384-лункових тварини. Запропонований спосіб у змозі вирішити мікротитрувальних пластинах. Цей формат станцю проблему. Забезпечивши велику кількість ведартизований у мікробіології. Серійні номери стрітеринарів пробозабірними пристроями і достатчок можуть зчитуватися автоматично. Таким чиньою для таких випадків кількістю контейнерів для ном, аналізатор точно "знає", в якому місці проб, можна практично без додаткових логістичмікротитрувальної пластини знаходиться певна них чи організаційних витрат здійснити таке компроба. плексне "відбраковування". Слід лише забезпечиДані про рослину (в даному простому випадку ти, щоб кожен ветеринар мав певну зону - номер, яким помічена рослина, але це може бути повноважень, а кожне господарство зі своїм статакож будь-яка інша інформація, наприклад, місце дом входило у зону повноважень такого ветеринаперебування рослини) знаходяться спочатку у або ра. Такі повноваження встановлені для більшості біля пробозабірного пристрою. Можливий варіант, стад наявними приписами. В разі епідемії ветериколи пристрій через кабель з'єднаний з комп'ютенарам слід дати вказівку у найкоротший термін ром, що здійснює управління аналізатором, або взяти проби у всіх тварин в зоні його повноважень. після аналізу оцінює дані. Дані через наявний у Для цього підійшов би пробозабірний пристрій, пристрої інтерфейс передаються на комп'ютер. Він зображений на Фіг.1. Проба тканини містить також може точно встановити відповідність між кожною із достатню кількість крові, щоб практично у всіх випроб, закладених у 96-або 384-лунковому форматі, падках замінити значно витратнішу пробу крові. і одержаною для неї інформацією. Ветеринар перед взяттям проби мусить ввести код Після централізованого проведення аналізу даної тварини. В разі більш прогресивного, перезалишається точно встановити номер (і, тим саважного варіанту способу, цей код міг би бути авмим, місцезнаходження) рослин, які найповніше томатично зчитаний зі встановленої при первинвідповідають бажаному генотипу. В разі, коли наному взятті проби (для одержання генетичного несення номерів здійснюється пробозабірним при«відбитка пальця») вушної мітки. Особлива перестроєм, в ході всього процесу повністю відсутнє вага цього варіанту полягає в тому, що проба мовтручання у передачу даних. Завдяки цьому віроже бути взята лише у випадку, коли одночасно зі гідність помилки і трудові витрати на здійснення взяттям проби приймається сигнал, транспондера. такого способу мінімальні. Описане рішення, здійЦей сигнал однозначно ідентифікує тварину і раснене винайденим способом з використанням визом з усіма іншими суттєвими даними присвоюєтьнайденого пробозабірного пристрою, забезпечує ся капсулі для проби без втручання оператора значне зниження коштів. пробозабірного пристрою. Таким чином може бути Приклад контролю епізоотії корисних тварин виключена ситуація, коли зчитується реєстраційСлід виходити із того, що, незважаючи на всіний номер хворої тварини, а потім береться проба лякий контроль, і в майбутньому будуть поширюз іншої, в даному разі здорової тварини. Суттєва ватися інфекційні хвороби корисних тварин. Саме перевага пристрою полягає у використанні винайу випадку хвороби типу BSE (сказ корів), при яких дених капсул для проб. Завдяки використанню не можна допустити, щоб м'ясо попало у їжу, неодноразових пробозабірних елементів, до мінімуобхідний швидкісний контроль величезної кількості му зводиться ризик передачі хвороби здоровим тварин. Крім того, під час епізоотії необхідно перетваринам. Стерилізація пристрою є витратною віряти експорт і імпорт корисних тварин. Це знапроцедурою і вимагає відповідної кваліфікації. чить, що митниця і прикордонна охорона мають Винайдений пристрій вирішує цю проблему якнайбути у змозі брати проби у великої кількості тварин простішим чином. і без значних організаційних витрат реєструвати їх У кризових ситуаціях кожен ветеринар може і відправляти на аналіз. Точний контроль не може взяти щодня сотні проб. В кінці дня проби можуть бути тривалим, оскільки в разі товарів, що швидко бути переслані до центральної аналітичної лабопсуються, це могло б призвести до економічних раторії. Дані про проби або пересилаються на вівтрат тваринників. докремлюваному від пристрої носії разом з капсуСитуація, в якій знайшов би застосування вилами з пробами, або передані по телефону чи по найдений спосіб, склалася в кінці 80-х років у ВеІнтернету. В кожному разі проби в центральній ликобританії. Все стадо великої рогатої худоби лабораторії можуть бути безпосередньо і повністю великої країни (для європейського чи американсьавтоматично залучені до процесу аналізу. Встанокого континентів числа були б ще більшими) слід влення відповідності між результатами і пробами, 31 75323 32 а, отже, і інфікованими стадами, також може здійпід час взяття проби розпізнавальною міткою, яка снюватися повністю автоматично. Додатково до на сьогодні використовується для реєстрації корів. надійного взяття і аналізу проб винайдений спосіб У мітку інтегровано кодований транспондер. надає ефективний інструмент для контролю епізоФіг.26. Відповідна частина до Фіг.25. отії. Завдяки дуже великій швидкості потоку даних Перелік позиційних позначень у електронній формі, можуть бути ідентифіковані 1. Рідкокристалічний дисплей осередки епізоотії і шляхи розповсюдження - пе2. Цифрова чи літерна клавіатура редумови для подолання епізоотії і зменшення 3. Магазин контейнерів для проб збитків. 4. Зчитувач штрих-кодів Фіг.1. Повністю автоматичний пристрій для 5. Чіп-картка взяття біологічних проб. Після введення даних 6. Гайка з насічкою пристрій з'єднує дві частини капсули для проби, 7. Бойок захоплюючи пробу біологічної тканини. Капсули 8. Щілина для проб об'єднані у стрічки. Кожна стрічка з кап9. Контропора сулами має прапорець з кодом. Цей код зчитуєть10. Магазин пробок ся пристроєм для реєстрації і додається до набору 11. Рукоятка даних. 12. Спусковий гачок Фіг.2. Просте механічне виконання пристрою 13. Шарнір для взяття біологічних проб. 14. Губки щипців з оправками Фіг.3. Капсула для проб, що може брати пробу 15. Пробка капсули висічкою. 16. Губка щипців з отвором Фіг.4. Капсула для проб, що може брати пробу 17. Контейнер для проб пострілом. 18. Шарнір Фіг.5. Капсула для проб, що може брати пробу 19. Пружина протинанням. 20. Права рукоятка щипців Фіг.6. Капсула для проб, що може брати пробу 21. Ліва рукоятка щипців проколюванням. 22. Контейнер для проб Фіг.7. Капсула для проб, що може брати пробу 23. Пробка капсули для проб щипанням. 24. Заглиблення Фіг.8. Капсула для проб, що може брати пробу 25. Гостра кромка щипанням. 26. Заглиблення Фіг.9. Капсула для проб, що може брати пробу 27. Паз біопсією. 28. Пробка капсули для проб Фіг.10. Капсула для проб, що може брати про29. Контейнер для проб бу зішкрябуванням. 30. Заглиблення Фіг.11. Капсула для проб, що може брати про31. Паз з гострими краями бу зішкрябуванням. 32. Пробка капсули для проб Фіг.12. Стрічка контейнерів для проб. 33. Хвостовик Фіг.13. Пробки для капсул, об'єднані у формі 34. Заглиблення кільця. 35. Контейнер для проб Фіг 14+Фіг.15. Виконання контейнера для проб 36. Перегородка і пробки для капсули, за допомогою яких одночас37. Пробка капсули для проб но зі взяттям проби може бути встановлена вушна 38. Вістря мітка. 39. Гачок Фіг.15. Відповідна частина до Фіг.14. 40. Контейнер для проб Фіг.16. Принцип взяття проби із вуха корови з 41. Пробка капсули для проб одночасним встановленням вушної мітки. 42. Хвостовик Фіг.17. Пробка для капсули з пробою, яка під 43. Загострений носик час руху крізь тканину спочатку бере пробу, потім 44. Контейнер для проб утворює гостре вістря і завдає мінімальної шкоди 45. Контейнер для проб решті тканини. 46. Пробка Фіг.18. Варіант пробки згідно з Фіг.17. 47. Шарнір Фіг.19. Варіант пробки згідно з Фіг.17. 48. Пробозабірна частина Фіг.20. Пробка згідно з Фіг.17, вставлена у кап49. Різальна кромка сулу після взяття проби тканини. 50. Контейнер для проб Фіг.21. Принцип дії пробки згідно з Фіг.17. 51. Пробка Фіг.22. Переносний пристрій введення даних 52. Пробка капсули для проб як додатковий модуль до пробозабірного при53. Контейнер для проб строю, зображеного на Фіг.2. 54. Ламелі або зубчики Фіг.23. Базова станція для пристрою введення 55. Упор даних згідно з Фіг.22, за допомогою якої можуть 56. Пробка капсули для проб бути передані дані. 57. Контейнер для проб Фіг.24. Блок-схема до способу ідентифікації 58. Скребок проби м'яса. 59. Диск з внутрішнім зубчастим вінцем Фіг.25+Фіг.26. Контейнер для проб і пробка для 60. Контейнер для проб нього в поєднанні з автоматично встановлюваною 61. Перемичка 33 62. Зубчастий вінець 63. Пластина з циліндричною частиною 64. Пробка капсули для проб 65. Паз 66. Транспондер 67. Пробна тканина (вухо) 68. Шліц 69. Напівкруглий елемент 70. Отвір 71. Паз 72. Два шліци 73. Три шліци 74. Трапецієподібний шліц 75. Пробозабірний елемент 76. Контейнер для проб 77. Взята проба тканини 78. Рідкокристалічний дисплей 75323 34 79. Клавіатура 80. Інтерфейс 81. Батарейний вузол 82. Базова станція 83. Мережний кабель 84. Телефонний кабель 85. Пластинка або мітка з внутрішнім зубчастим вінцем 86. Контейнер для проб 87. Перемичка 88. Зубчастий вінець 89. Пластинка або мітка з циліндричною частиною 90. Пробка для капсули 91. Паз 92. Транспондер 35 75323 36 37 75323 38 39 Комп’ютерна верстка Т. Чепелева 75323 Підписне 40 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
