Вузол кріплення сітчастої тарілки

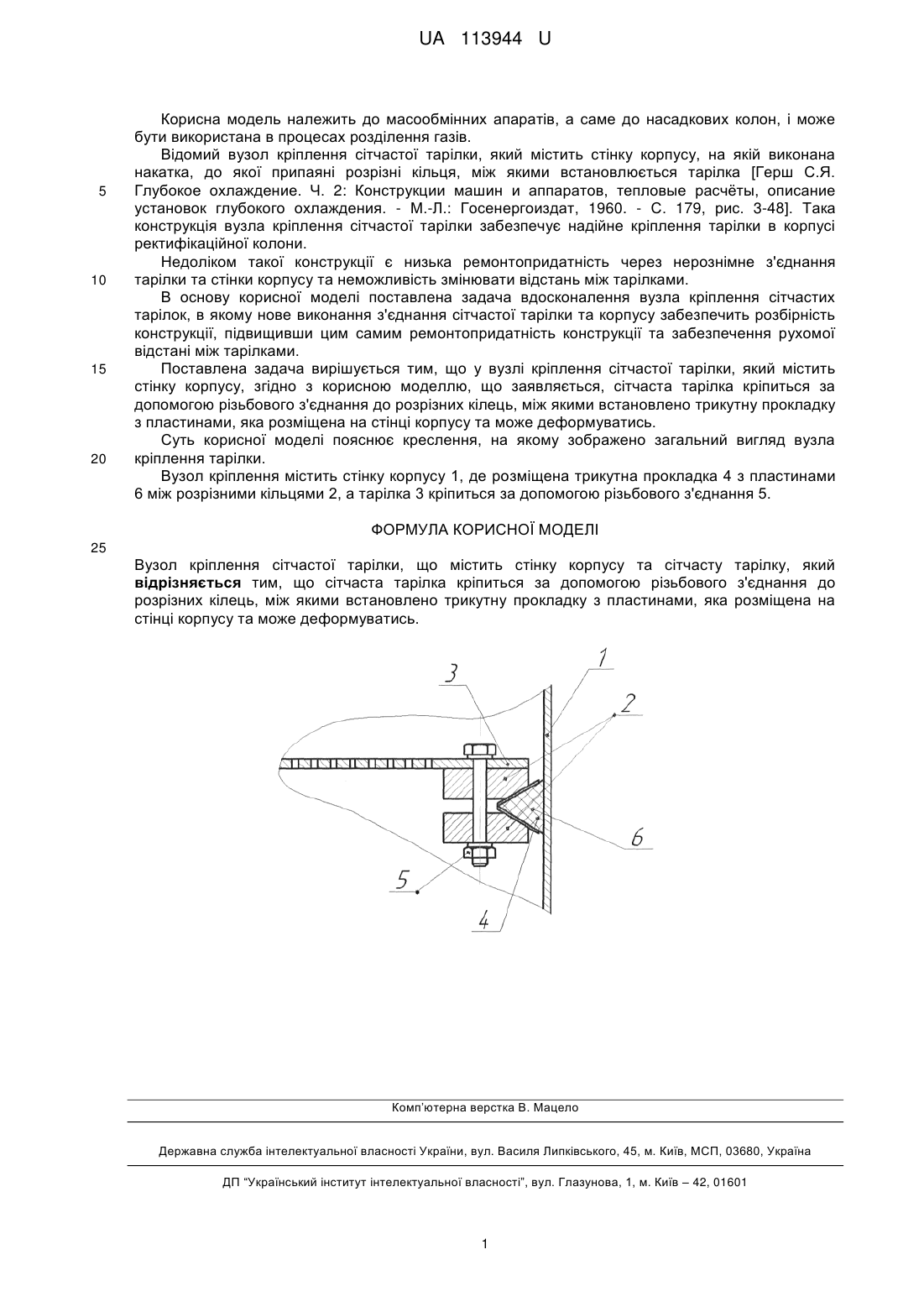

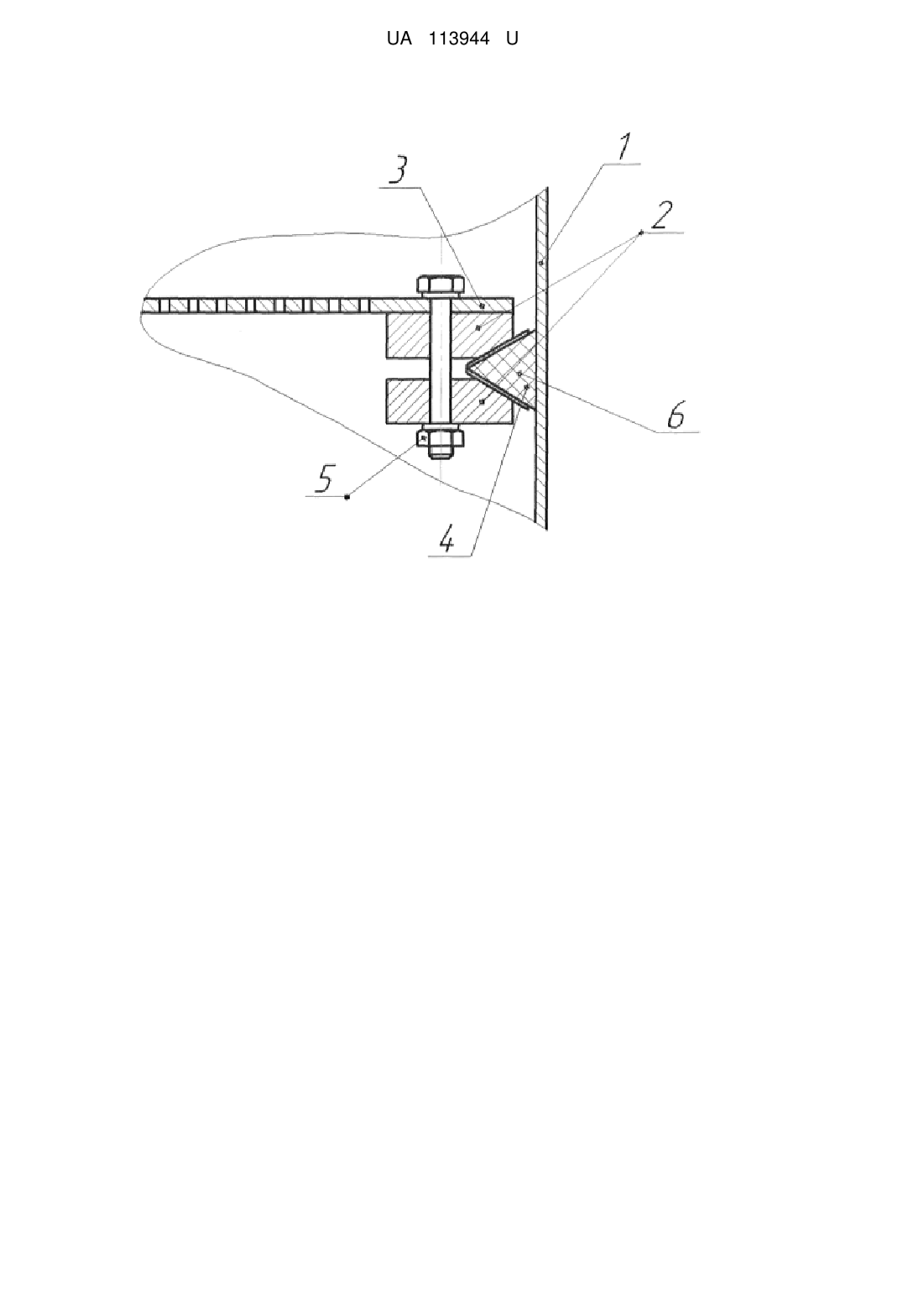

Реферат: Вузол кріплення сітчастої тарілки містить стінку корпусу та сітчасту тарілку. При цьому сітчаста тарілка кріпиться за допомогою різьбового з'єднання до розрізних кілець, між якими встановлено трикутну прокладку з пластинами, яка розміщена на стінці корпусу та може деформуватись. UA 113944 U (54) ВУЗОЛ КРІПЛЕННЯ СІТЧАСТОЇ ТАРІЛКИ UA 113944 U UA 113944 U 5 10 15 20 Корисна модель належить до масообмінних апаратів, а саме до насадкових колон, і може бути використана в процесах розділення газів. Відомий вузол кріплення сітчастої тарілки, який містить стінку корпусу, на якій виконана накатка, до якої припаяні розрізні кільця, між якими встановлюється тарілка [Герш С.Я. Глубокое охлаждение. Ч. 2: Конструкции машин и аппаратов, тепловые расчёты, описание установок глубокого охлаждения. - М.-Л.: Госенергоиздат, 1960. - С. 179, рис. 3-48]. Така конструкція вузла кріплення сітчастої тарілки забезпечує надійне кріплення тарілки в корпусі ректифікаційної колони. Недоліком такої конструкції є низька ремонтопридатність через нерознімне з'єднання тарілки та стінки корпусу та неможливість змінювати відстань між тарілками. В основу корисної моделі поставлена задача вдосконалення вузла кріплення сітчастих тарілок, в якому нове виконання з'єднання сітчастої тарілки та корпусу забезпечить розбірність конструкції, підвищивши цим самим ремонтопридатність конструкції та забезпечення рухомої відстані між тарілками. Поставлена задача вирішується тим, що у вузлі кріплення сітчастої тарілки, який містить стінку корпусу, згідно з корисною моделлю, що заявляється, сітчаста тарілка кріпиться за допомогою різьбового з'єднання до розрізних кілець, між якими встановлено трикутну прокладку з пластинами, яка розміщена на стінці корпусу та може деформуватись. Суть корисної моделі пояснює креслення, на якому зображено загальний вигляд вузла кріплення тарілки. Вузол кріплення містить стінку корпусу 1, де розміщена трикутна прокладка 4 з пластинами 6 між розрізними кільцями 2, а тарілка 3 кріпиться за допомогою різьбового з'єднання 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Вузол кріплення сітчастої тарілки, що містить стінку корпусу та сітчасту тарілку, який відрізняється тим, що сітчаста тарілка кріпиться за допомогою різьбового з'єднання до розрізних кілець, між якими встановлено трикутну прокладку з пластинами, яка розміщена на стінці корпусу та може деформуватись. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
