Надтонкий електромагнітний екран

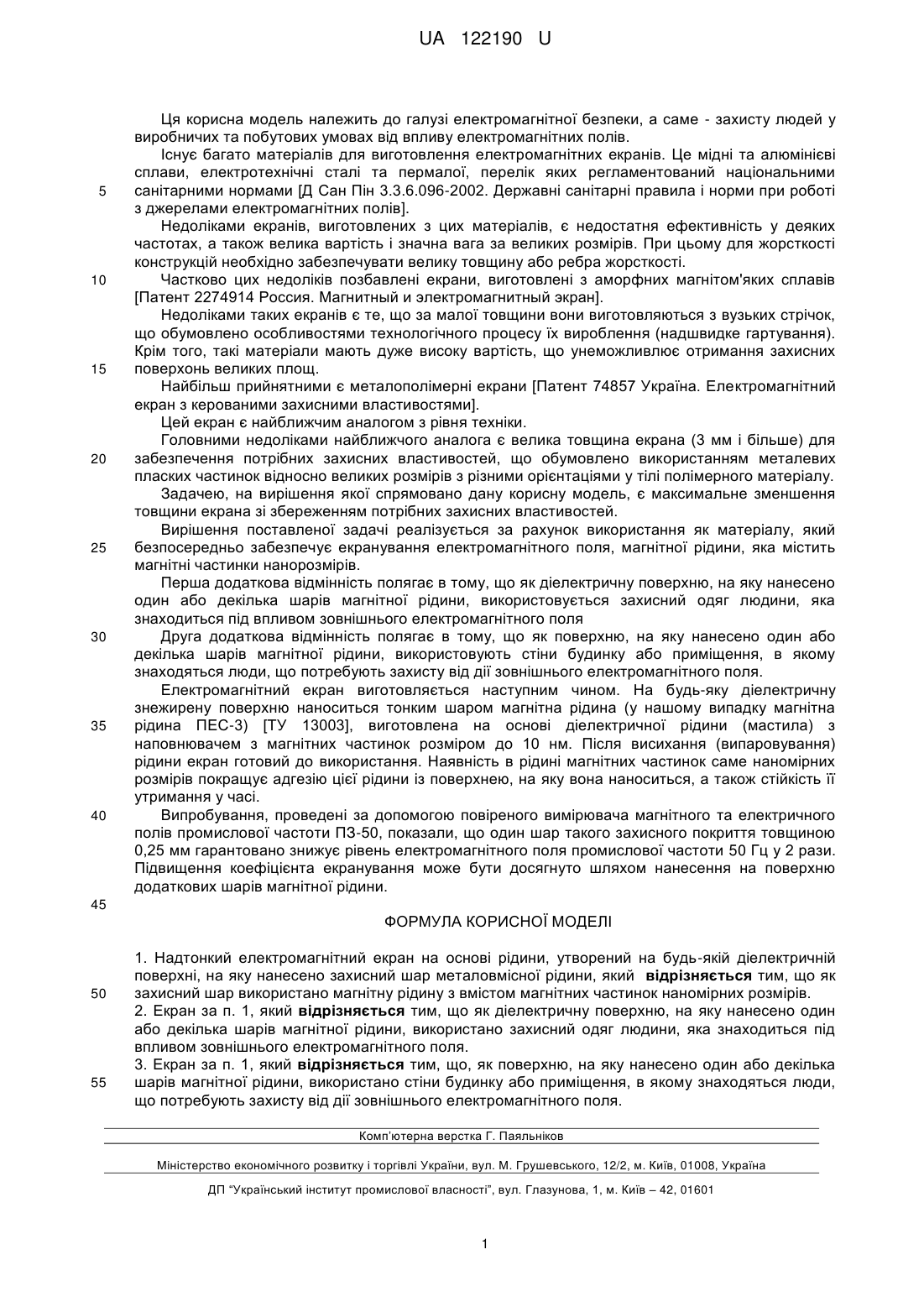

Реферат: Надтонкий електромагнітний екран на основі рідини утворений на будь-якій діелектричній поверхні, на яку нанесено захисний шар металовмісної рідини, причому як захисний шар використано магнітну рідину з вмістом магнітних частинок наномірних розмірів. UA 122190 U (12) UA 122190 U UA 122190 U 5 10 15 20 25 30 35 40 Ця корисна модель належить до галузі електромагнітної безпеки, а саме - захисту людей у виробничих та побутових умовах від впливу електромагнітних полів. Існує багато матеріалів для виготовлення електромагнітних екранів. Це мідні та алюмінієві сплави, електротехнічні сталі та пермалої, перелік яких регламентований національними санітарними нормами [Д Сан Пін 3.3.6.096-2002. Державні санітарні правила і норми при роботі з джерелами електромагнітних полів]. Недоліками екранів, виготовлених з цих матеріалів, є недостатня ефективність у деяких частотах, а також велика вартість і значна вага за великих розмірів. При цьому для жорсткості конструкцій необхідно забезпечувати велику товщину або ребра жорсткості. Частково цих недоліків позбавлені екрани, виготовлені з аморфних магнітом'яких сплавів [Патент 2274914 Россия. Магнитный и электромагнитный экран]. Недоліками таких екранів є те, що за малої товщини вони виготовляються з вузьких стрічок, що обумовлено особливостями технологічного процесу їх вироблення (надшвидке гартування). Крім того, такі матеріали мають дуже високу вартість, що унеможливлює отримання захисних поверхонь великих площ. Найбільш прийнятними є металополімерні екрани [Патент 74857 Україна. Електромагнітний екран з керованими захисними властивостями]. Цей екран є найближчим аналогом з рівня техніки. Головними недоліками найближчого аналога є велика товщина екрана (3 мм і більше) для забезпечення потрібних захисних властивостей, що обумовлено використанням металевих пласких частинок відносно великих розмірів з різними орієнтаціями у тілі полімерного матеріалу. Задачею, на вирішення якої спрямовано дану корисну модель, є максимальне зменшення товщини екрана зі збереженням потрібних захисних властивостей. Вирішення поставленої задачі реалізується за рахунок використання як матеріалу, який безпосередньо забезпечує екранування електромагнітного поля, магнітної рідини, яка містить магнітні частинки нанорозмірів. Перша додаткова відмінність полягає в тому, що як діелектричну поверхню, на яку нанесено один або декілька шарів магнітної рідини, використовується захисний одяг людини, яка знаходиться під впливом зовнішнього електромагнітного поля Друга додаткова відмінність полягає в тому, що як поверхню, на яку нанесено один або декілька шарів магнітної рідини, використовують стіни будинку або приміщення, в якому знаходяться люди, що потребують захисту від дії зовнішнього електромагнітного поля. Електромагнітний екран виготовляється наступним чином. На будь-яку діелектричну знежирену поверхню наноситься тонким шаром магнітна рідина (у нашому випадку магнітна рідина ПЕС-3) [ТУ 13003], виготовлена на основі діелектричної рідини (мастила) з наповнювачем з магнітних частинок розміром до 10 нм. Після висихання (випаровування) рідини екран готовий до використання. Наявність в рідині магнітних частинок саме наномірних розмірів покращує адгезію цієї рідини із поверхнею, на яку вона наноситься, а також стійкість її утримання у часі. Випробування, проведені за допомогою повіреного вимірювача магнітного та електричного полів промислової частоти ПЗ-50, показали, що один шар такого захисного покриття товщиною 0,25 мм гарантовано знижує рівень електромагнітного поля промислової частоти 50 Гц у 2 рази. Підвищення коефіцієнта екранування може бути досягнуто шляхом нанесення на поверхню додаткових шарів магнітної рідини. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Надтонкий електромагнітний екран на основі рідини, утворений на будь-якій діелектричній поверхні, на яку нанесено захисний шар металовмісної рідини, який відрізняється тим, що як захисний шар використано магнітну рідину з вмістом магнітних частинок наномірних розмірів. 2. Екран за п. 1, який відрізняється тим, що як діелектричну поверхню, на яку нанесено один або декілька шарів магнітної рідини, використано захисний одяг людини, яка знаходиться під впливом зовнішнього електромагнітного поля. 3. Екран за п. 1, який відрізняється тим, що, як поверхню, на яку нанесено один або декілька шарів магнітної рідини, використано стіни будинку або приміщення, в якому знаходяться люди, що потребують захисту від дії зовнішнього електромагнітногополя. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
