Транспортний пакет будівельних виробів

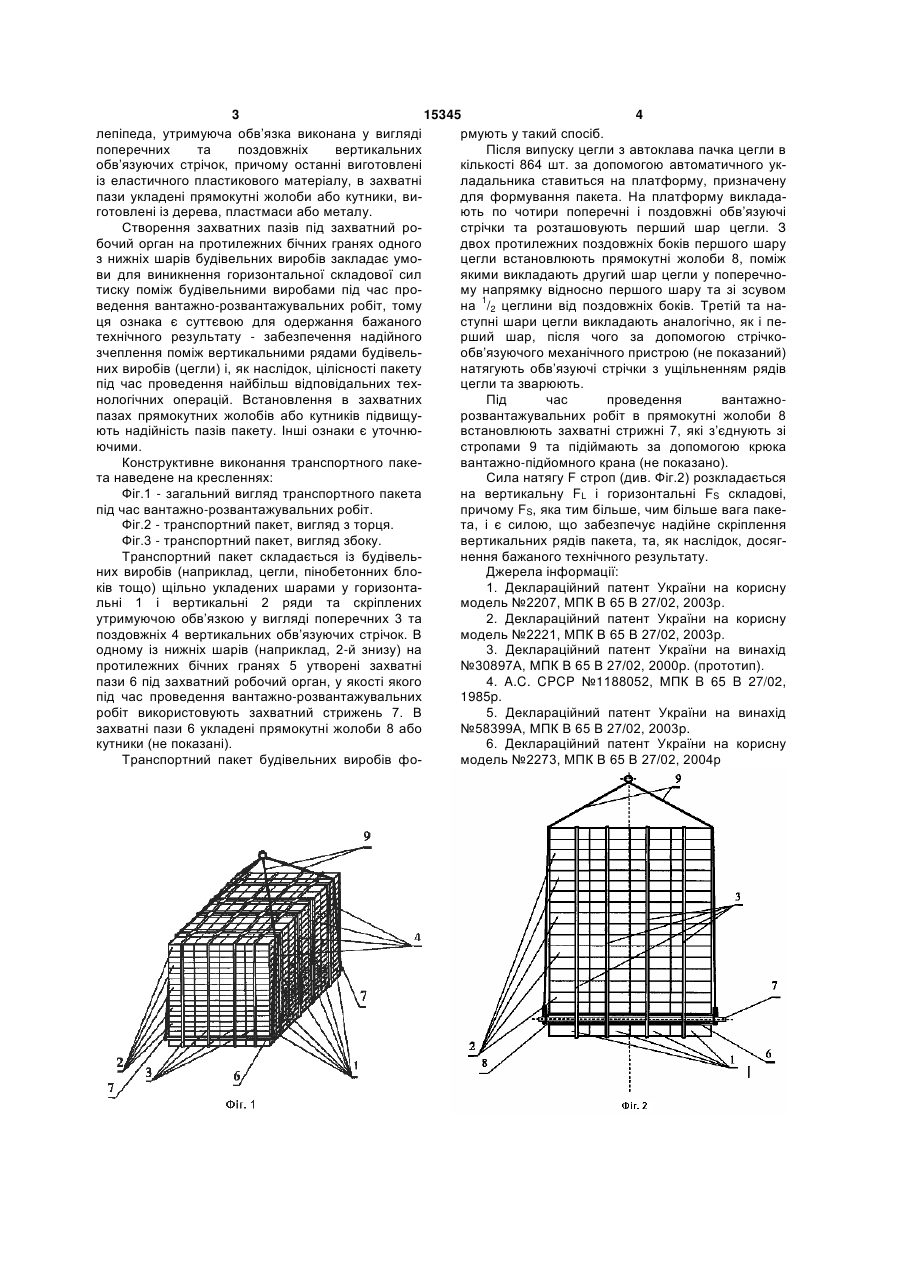

1. Транспортний пакет будівельних виробів, що містить щільно покладені шарами один на один з формуванням горизонтальних та вертикальних рядів будівельні вироби, скріплені утримуючою обв’язкою, а також захватні пази, утворені в одному із нижніх шарів будівельних виробів, який відрізняється тим, що захватні пази сформовані на його протилежних бічних гранях. 2. Транспортний пакет будівельних виробів за п. 1, який відрізняється тим, що він сформований у 3 15345 4 лепіпеда, утримуюча обв’язка виконана у вигляді рмують у такий спосіб. поперечних та поздовжніх вертикальних Після випуску цегли з автоклава пачка цегли в обв’язуючих стрічок, причому останні виготовлені кількості 864 шт. за допомогою автоматичного укіз еластичного пластикового матеріалу, в захватні ладальника ставиться на платформу, призначену пази укладені прямокутні жолоби або кутники, видля формування пакета. На платформу викладаготовлені із дерева, пластмаси або металу. ють по чотири поперечні і поздовжні обв’язуючі Створення захватних пазів під захватний рострічки та розташовують перший шар цегли. З бочий орган на протилежних бічних гранях одного двох протилежних поздовжніх боків першого шару з нижніх шарів будівельних виробів закладає умоцегли встановлюють прямокутні жолоби 8, поміж ви для виникнення горизонтальної складової сил якими викладають другий шар цегли у поперечнотиску поміж будівельними виробами під час прому напрямку відносно першого шару та зі зсувом ведення вантажно-розвантажувальних робіт, тому на 1/2 цеглини від поздовжніх боків. Третій та наця ознака є суттєвою для одержання бажаного ступні шари цегли викладають аналогічно, як і петехнічного результату - забезпечення надійного рший шар, після чого за допомогою стрічкозчеплення поміж вертикальними рядами будівельобв’язуючого механічного пристрою (не показаний) них виробів (цегли) і, як наслідок, цілісності пакету натягують обв’язуючі стрічки з ущільненням рядів під час проведення найбільш відповідальних техцегли та зварюють. нологічних операцій. Встановлення в захватних Під час проведення вантажнопазах прямокутних жолобів або кутників підвищурозвантажувальних робіт в прямокутні жолоби 8 ють надійність пазів пакету. Інші ознаки є уточнювстановлюють захватні стрижні 7, які з’єднують зі ючими. стропами 9 та підіймають за допомогою крюка Конструктивне виконання транспортного пакевантажно-підйомного крана (не показано). та наведене на кресленнях: Сила натягу F строп (див. Фіг.2) розкладається Фіг.1 - загальний вигляд транспортного пакета на вертикальну FL і горизонтальні FS складові, під час вантажно-розвантажувальних робіт. причому FS, яка тим більше, чим більше вага пакеФіг.2 - транспортний пакет, вигляд з торця. та, і є силою, що забезпечує надійне скріплення Фіг.3 - транспортний пакет, вигляд збоку. вертикальних рядів пакета, та, як наслідок, досягТранспортний пакет складається із будівельнення бажаного технічного результату. них виробів (наприклад, цегли, пінобетонних блоДжерела інформації: ків тощо) щільно укладених шарами у горизонта1. Деклараційний патент України на корисну льні 1 і вертикальні 2 ряди та скріплених модель №2207, МПК В 65 В 27/02, 2003р. утримуючою обв’язкою у вигляді поперечних 3 та 2. Деклараційний патент України на корисну поздовжніх 4 вертикальних обв’язуючих стрічок. В модель №2221, МПК В 65 В 27/02, 2003р. одному із нижніх шарів (наприклад, 2-й знизу) на 3. Деклараційний патент України на винахід протилежних бічних гранях 5 утворені захватні №30897А, МПК В 65 В 27/02, 2000p. (прототип). пази 6 під захватний робочий орган, у якості якого 4. A.C. CPCP №1188052, МПК B 65 B 27/02, під час проведення вантажно-розвантажувальних 1985p. робіт використовують захватний стрижень 7. В 5. Деклараційний патент України на винахід захватні пази 6 укладені прямокутні жолоби 8 або №58399А, МПК В 65 В 27/02, 2003p. кутники (не показані). 6. Деклараційний патент України на корисну Транспортний пакет будівельних виробів фомодель №2273, МПК В 65 В 27/02, 2004р 5 Комп’ютерна верстка Г. Паяльніков 15345 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
