Апарат для стимуляції бінокулярних функцій зору

Номер патенту: 19295

Опубліковано: 15.12.2006

Автори: Юдачов Андрій Валерійович, Поправка Олег Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Апарат для стимуляції бінокулярних функцій зору, що містить встановлені перед очима пацієнта двокольоровий світлофільтр і на відстані від очей - об'єкт спільної фіксації у вигляді отвору в непрозорому екрані, співвісний з джерелом світла, який відрізняється тим, що як джерело світла використаний світлодіод, який почергово вмикає кольори, ідентичні кольорам світлофільтра.

2. Апарат за п. 1, який відрізняється тим, що перед очима пацієнта додатково встановлені «скельця Багаліні».

Текст

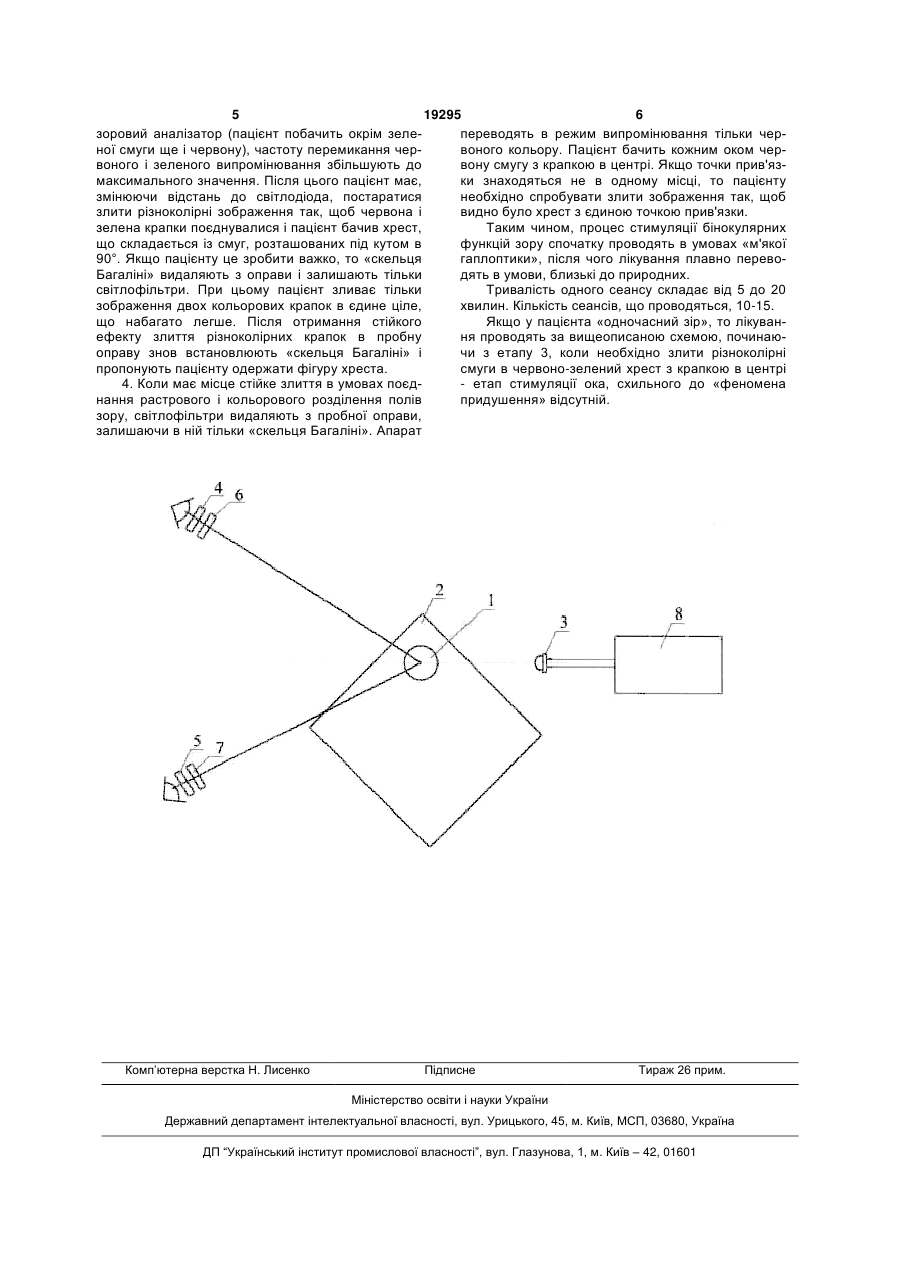

1. Апарат для стимуляції бінокулярних функцій зору, що містить встановлені перед очима па 3 19295 4 ції до злиття різних зображень в єдине ціле при ного 4 і зеленого 5 додаткових світлофільтрів, моодночасному характері зору. жуть бути встановлені ще й «скельця Багаліні» (6, Недоліком відомого пристрою є те, що оптико7 на кресленні). Частота перемикання червоного механічна система кольорового підсвічування та зеленого випромінювання світлодіода 3 задаоб'єкту загальної фіксації є досить інертною, внається електронним блоком 8. слідок того, що частоту обертання диску з червоАпарат працює таким чином. ним та зеленим світлофільтрами можна змінювати Якщо отвір 1 спостерігати, наприклад, через в досить вузьких межах. червоно-зелені окуляри з оптичними характерисВ основу корисної моделі поставлено задачу тиками, близькими до оптичних характеристик вдосконалення апарату для стимуляції бінокулярвипромінювання світлодіода 3 і, враховуючи, що них функцій зору, в якому шляхом зміни джерела світлофільтри 4 і 5 є між собою додатковими, то світла забезпечується можливість перемикання одне око бачить червоний промінь світла, а друге випромінювання оптичної системи кольорового око, відповідно, - зелений. Завдяки електронному підсвічування об'єкту спільної фіксації з частотою, блоку 8 перемикається червоне та зелене випрояка може змінюватися у великих межах, що дозвомінювання світлодіода 3 і в процесі лікування є ляє поліпшити стимуляцію бінокулярних функцій можливість почергово подразнювати або правий, зору. або лівий зоровий аналізатори з частотою від Поставлена задача вирішується тим, що в 0,5Гц до 50Гц. Перемикання об'єкта фіксації праапараті для стимуляції бінокулярних функцій зору, вим і лівим зоровим аналізатором полегшує ліквіщо містить встановлені перед очима пацієнта дводацію «функціональної скотоми» при монокуляркольоровий світлофільтр і на відстані від очей ному характері зору і змушує механізм біфіксації об'єкт спільної фіксації у вигляді отвору в непродо злиття різних зображень в єдине ціле при однозорому екрані, співвісний з джерелом світла, згідно часному характері зору. При цьому, маємо тільки з корисною моделлю, як джерело світла викорискольорове розділення полів зору. таний світлодіод, який почергово вмикає кольори, При використанні додатково «скельців Багаліідентичні кольорам світлофільтру. ні» 6 і 7 одне око пацієнта бачить червону смугу В іншій конкретній формі виконання перед від «скельця Багаліні» з крапкою в центрі смуги, а очима пацієнта додатково встановлені «скельця друге око бачить зелену смугу, відповідно. Таким Багаліні». чином ми маємо комбінацію кольорового та растМіж сукупністю суттєвих ознак корисної модерового розділення полів зору. За наявності перед лі, що заявляється, і технічним результатом, що очима пацієнта тільки «скелець Багаліні» має місдосягається, існує наступний причинноце тільки растрове розділення полів зору. наслідковий зв'язок. З вищевикладеного можна зробити висновок Зміна джерела світла, а саме використання як що в запропонованому апараті існує можливість джерела світла світлодіоду, який почергово вмизалежно від форми і ступеню порушення бінокулякає кольори, ідентичні кольорам світлофільтру, і рних функцій пацієнта використовувати різні форякий є практично неінерційним, у сукупності з віми розділення полів зору. домими ознаками корисної моделі, що заявляєтьМетодика проведення лікування така: ся, забезпечує можливість почергового подразню1. За наявності «феномена придушення» пацівання або правого, або лівого зорового єнту надягають пробну оправу зі вставленими в аналізатора з частотою від 0,5Гц до 50Гц. Переминеї червоним і зеленим світлофільтрами. Якщо у кання з частотою, яка може змінюватися у великих пацієнта має місце аметропія, то пробна оправа межах, об'єкта фіксації правим і лівим зоровим використовується спільно з окулярами. Червоний аналізатором полегшує ліквідацію «функціональсвітлофільтр встановлюють перед оком, яке схиної скотоми» при монокулярному характері зору і льне до «скотоми придушення». Разом з світлофізмушує механізм біфіксації до злиття різних зольтрами в пробну оправу встановлюють «скельця бражень в єдине ціле при одночасному характері Багаліні» так, щоб видимі при цьому смуги розтазору. В результаті поліпшується стимуляція біношовувалися під кутом 45° до горизонту і 90° між кулярних функцій зору. собою. А встановлення перед очима пацієнта додат2. Вмикають апарат і встановлюють необхідну ково «скельців Багаліні» забезпечує, залежно від частоту перемикання червоного і зеленого випроформи порушення бінокулярних функцій, викорисмінювання світлодіода. В процесі лікування на товування різних видів розділення полів зору (косітківку одного ока проектується червона смуга з льорового розділення полів зору за допомогою крапкою в центрі, а на сітківку іншого ока проектусвітлофільтрів, растрового розділення полів зору ється зелена смуга з крапкою в центрі. Оскільки за допомогою «скельців Багаліні», а також комбімає місце «феномен придушення», то видно тільнації кольорового і растрового розділення полів ки зелену смугу за рахунок того, що перед оком зі зору), що також поліпшує стимуляцію бінокулярних «скотомою придушення» знаходиться червоний функцій зору. світлофільтр, і таким чином пацієнт не бачить черСуть запропонованої корисної моделі пояснювоної смуги. Комбінація кольорового і растрового ється кресленням, на якому схематично представрозділення полів зору в поєднанні з альтеробтулений апарат для стимуляції бінокулярних функцій рацією є достатньо сильним подразником для бізору. нокулярної системи. Тому пригнічуваний аналізаОтвір 1 в непрозорому екрані 2 знаходиться тор в процесі лікування може самостійно співвісно с червоно-зеленим напівпровідниковим включитися в роботу. світлодіодом 3. Перед очима пацієнта, крім черво3. Після того, як включиться в роботу другий 5 19295 6 зоровий аналізатор (пацієнт побачить окрім зелепереводять в режим випромінювання тільки черної смуги ще і червону), частоту перемикання червоного кольору. Пацієнт бачить кожним оком червоного і зеленого випромінювання збільшують до вону смугу з крапкою в центрі. Якщо точки прив'язмаксимального значення. Після цього пацієнт має, ки знаходяться не в одному місці, то пацієнту змінюючи відстань до світлодіода, постаратися необхідно спробувати злити зображення так, щоб злити різноколірні зображення так, щоб червона і видно було хрест з єдиною точкою прив'язки. зелена крапки поєднувалися і пацієнт бачив хрест, Таким чином, процес стимуляції бінокулярних що складається із смуг, розташованих під кутом в функцій зору спочатку проводять в умовах «м'якої 90°. Якщо пацієнту це зробити важко, то «скельця гаплоптики», після чого лікування плавно перевоБагаліні» видаляють з оправи і залишають тільки дять в умови, близькі до природних. світлофільтри. При цьому пацієнт зливає тільки Тривалість одного сеансу складає від 5 до 20 зображення двох кольорових крапок в єдине ціле, хвилин. Кількість сеансів, що проводяться, 10-15. що набагато легше. Після отримання стійкого Якщо у пацієнта «одночасний зір», то лікуванефекту злиття різноколірних крапок в пробну ня проводять за вищеописаною схемою, починаюоправу знов встановлюють «скельця Багаліні» і чи з етапу 3, коли необхідно злити різноколірні пропонують пацієнту одержати фігуру хреста. смуги в червоно-зелений хрест з крапкою в центрі 4. Коли має місце стійке злиття в умовах поєд- етап стимуляції ока, схильного до «феномена нання растрового і кольорового розділення полів придушення» відсутній. зору, світлофільтри видаляють з пробної оправи, залишаючи в ній тільки «скельця Багаліні». Апарат Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
