Апарат для розвитку бінокулярного зору

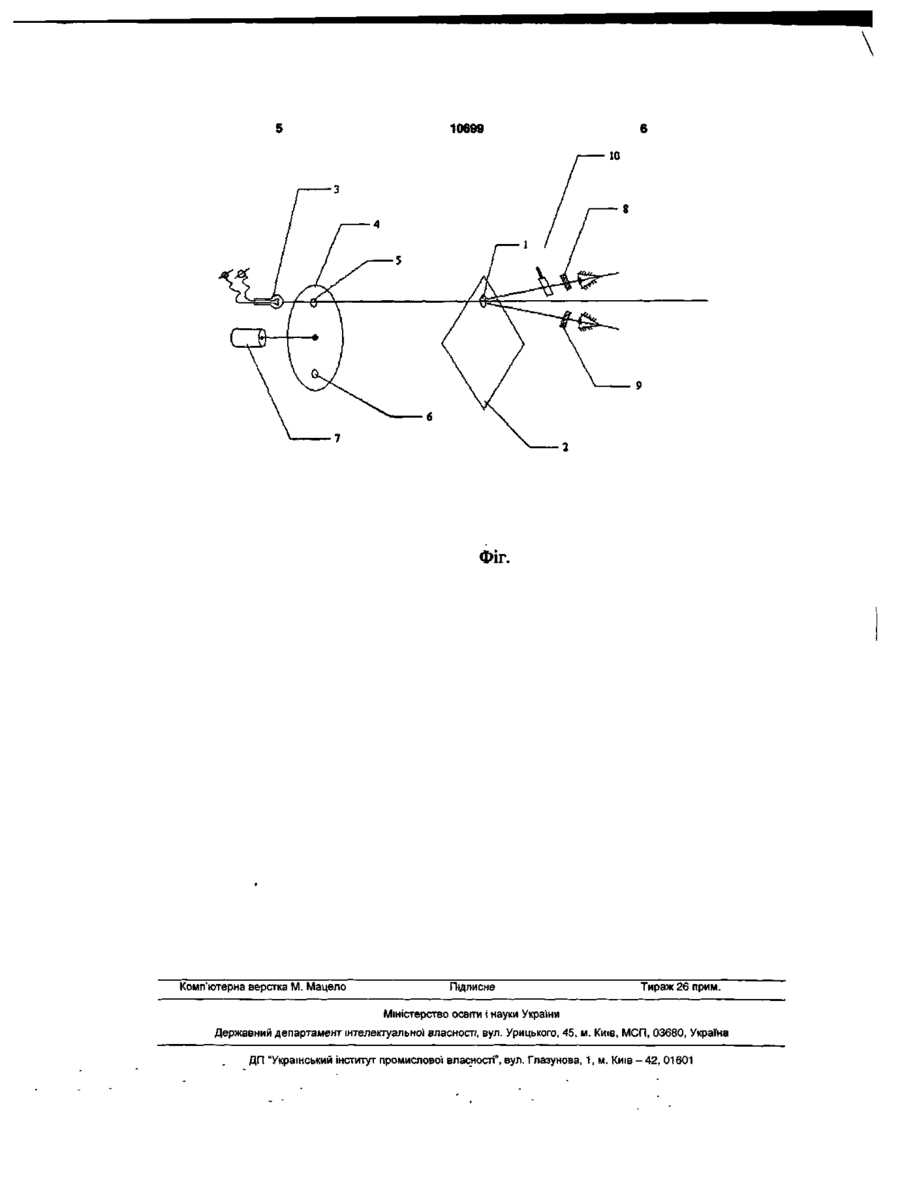

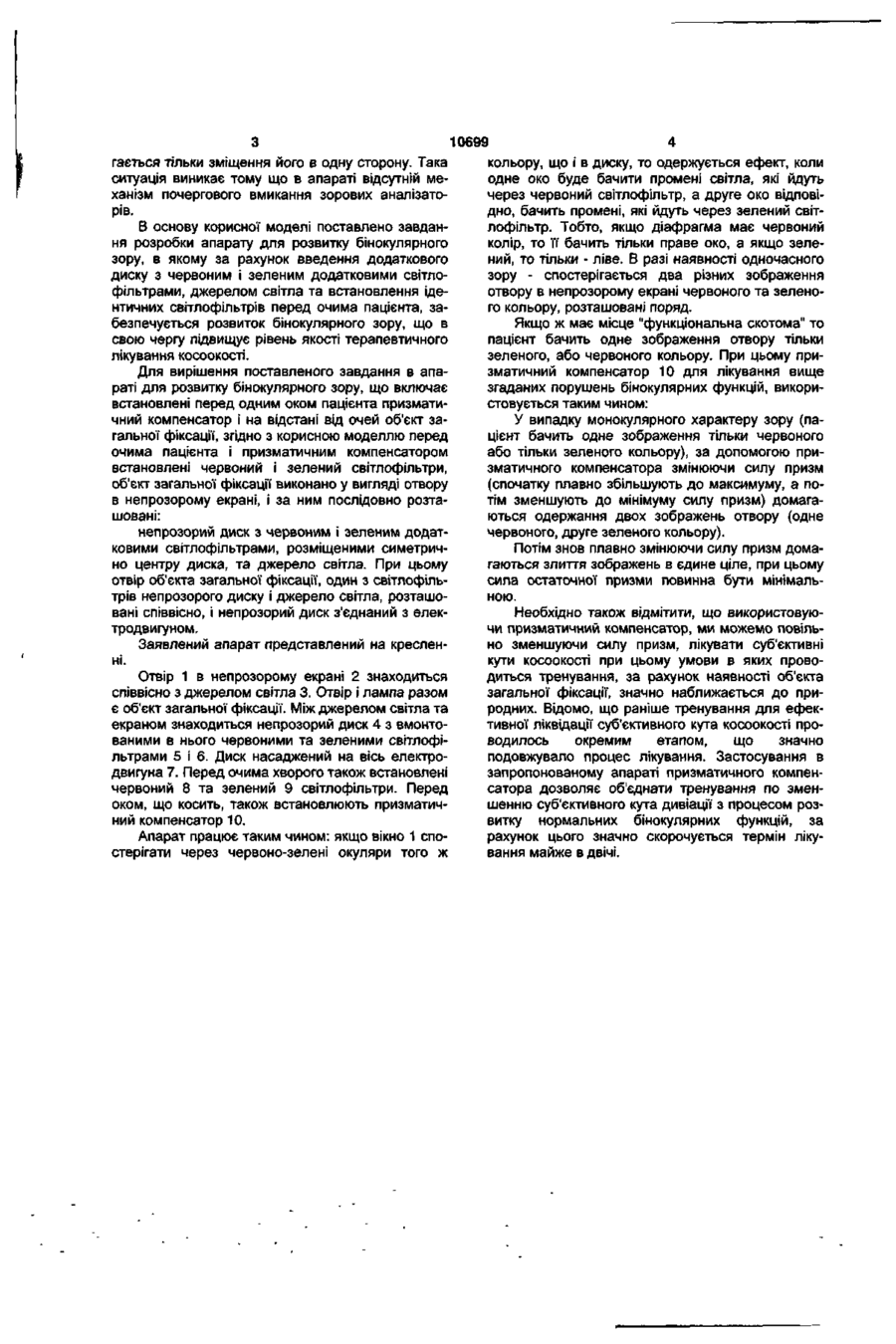

Апарат для розвитку бінокулярного зору, що включає встановлені перед одним оком пацієнта призматичний компенсатор і на відстані від очей об'єкт загальної фіксації, який відрізняється тим, що між очима пацієнта і призматичним компенсатором встановлені червоний і зелений світлофільтри, об'єкт загальної фіксації виконаний у вигляді отвору в непрозорому екрані і за ним послідовно розташовані непрозорий диск з червоним і зеленим додатковими світлофільтрами, розміщеними симетрично центру диска та джерело світла, при цьому отвір об'єкта загальної фіксації, один з світлофільтрів непрозорого диска і джерело світла розташовані співвісно і непрозорий диск з'єднаний з електричним двигуном. Корисна модель відноситься до медицини, зокрема до офтальмології для лікуванні косоокості у дітей . Відомо пристрій, в якому для розвитку бінокулярного зору використовують кольорове розділення полів зору за рахунок інтерференції поляризованого світла [Вісник офтальмології, №1 1998, с.34-35]. Пристрій складається з об'єкту загальної фіксації у вигляді фігурки, виготовленої з анізотропної, наприклад целофанової плівки. Об'єкт загальної фіксації хворий спостерігає через поляроїдні окуляри. Фігурка підсвічується із зворотної сторони електричною лампою. Над об'єктом загальної фіксації знаходиться поляроїд, який обертається за допомогою електродвигуна. Під час спостереження через поляроїдні окуляри він стає забарвленим і якщо площини поляризації окулярних фільтрів перпендикулярні, то кожне око бачить "своє" зображення об'єкту у різних опонентних кольорах. За рахунок плавного обертання, освітленість об'єкта постійно змінюється, і хворий увесь час бачить різний малюнок. Таким чином, повільне обертання поляроїдного фільтру необхідно лише для того, щоб дитині "обновити" зображення для кожного ока. Головним недоліком відомого пристрою є те, що відсутній механізм почергового перемикання зорових аналізаторів, що значно утрудняє процес ліквідації "скотоми придушення". З цієї ж причини у дітей різних вікових груп не завжди швидко і успішно досягається злиття двох зображень об'єктів загальної фіксації. Найбільш близьким по сукупності ознак до заявляемого апарату є пристрій для розвитку фузійних резервів за допомогою призм [монографія Є.С Аветісов "Содружественное косоглазие" М. «Медицина» 1977 с.259], згідно з яким на спеціальному штативі на відстані 30-35см. знаходиться непрозоре біле коло діаметром 5-15мм. Перед одним оком пацієнта розташовують призматичний компенсатор, валик якого встановлюють вертикально для розвитку горизонтальних резервів, та горизонтально - при тренуванні вертикальних резервів. При повороті валика компенсатора до носа розвиваються негативна ширина фузії, а при повороті до скроні розвиваються позитивні фузійні резерви. Хворому пропонують зливати два зображення об'єкта, які виникають після повороту валика на одну поділку у потрібну сторону, і утримувати їх злитими. Силу призм поступово збільшують до того моменту, поки злиття вже становиться неможливим. Тоді валик повертають у початкове положення і процедуру повторюють. Головним недоліком відомого пристрою є те, що лікування з використанням даного пристрою можливе тільки при наявності бінокулярного зору. Так, наприклад, в разі відсутності злиття зображень внаслідок придушення зорового сприйняття одного ока, двоїння об'єкта не виникає, а спостері со О) О) О) гається тільки зміщення його в одну сторону. Така ситуація виникає тому що в апараті відсутній механізм почергового вмикання зорових аналізаторів. В основу корисної моделі поставлено завдання розробки апарату для розвитку бінокулярного зору, в якому за рахунок введення додаткового диску з червоним і зеленим додатковими світлофільтрами, джерелом світла та встановлення ідентичних світлофільтрів перед очима пацієнта, забезпечується розвиток бінокулярного зору, що в свою чергу підвищує рівень якості терапевтичного лікування косоокості. Для вирішення поставленого завдання в апараті для розвитку бінокулярного зору, що включає встановлені перед одним оком пацієнта призматичний компенсатор і на відстані від очей об'єкт загальної фіксації, згідно з корисною моделлю перед очима пацієнта і призматичним компенсатором встановлені червоний і зелений світлофільтри, об'єкт загальної фіксації виконано у вигляді отвору в непрозорому екрані, і за ним послідовно розташовані: непрозорий диск з червоним і зеленим додатковими світлофільтрами, розміщеними симетрично центру диска, та джерело світла. При цьому отвір об'єкта загальної фіксації, один з світлофільтрів непрозорого диску і джерело світла, розташовані співвісно, і непрозорий диск з'єднаний з електродвигуном. Заявлений апарат представлений на кресленні. Отвір 1 в непрозорому екрані 2 знаходиться співвісно з джерелом світла 3. Отвір і лампа разом є об'єкт загальної фіксації. Між джерелом світла та екраном знаходиться непрозорий диск 4 з вмонтованими в нього червоними та зеленими світлофільтрами 5 і 6. Диск насаджений на вісь електродвигуна 7. Перед очима хворого також встановлені червоний 8 та зелений 9 світлофільтри. Перед оком, що косить, також встановлюють призматичний компенсатор 10. Апарат працює таким чином: якщо вікно 1 спостерігати через червоно-зелені окуляри того ж 10699 кольору, що і в диску, то одержується ефект, коли одне око буде бачити промені світла, які йдуть через червоний світлофільтр, а друге око відповідно, бачить промені, які йдуть через зелений світлофільтр. Тобто, якщо діафрагма має червоний колір, то її бачить тільки праве око, а якщо зелений, то тільки - ліве. В разі наявності одночасного зору - спостерігається два різних зображення отвору в непрозорому екрані червоного та зеленого кольору, розташовані поряд. Якщо ж має місце "функціональна скотома" то пацієнт бачить одне зображення отвору тільки зеленого, або червоного кольору. При цьому призматичний компенсатор 10 для лікування вище згаданих порушень бінокулярних функцій, використовується таким чином: У випадку монокулярного характеру зору (пацієнт бачить одне зображення тільки червоного або тільки зеленого кольору), за допомогою призматичного компенсатора змінюючи силу призм (спочатку плавно збільшують до максимуму, а потім зменшують до мінімуму силу призм) домагаються одержання двох зображень отвору (одне червоного, друге зеленого кольору). Потім знов плавно змінюючи силу призм домагаються злиття зображень в єдине ціле, при цьому сила остаточної призми повинна бути мінімальною. Необхідно також відмітити, що використовуючи призматичний компенсатор, ми можемо повільно зменшуючи силу призм, лікувати суб'єктивні кути косоокості при цьому умови в яких проводиться тренування, за рахунок наявності об'єкта загальної фіксації, значно наближається до природних. Відомо, що раніше тренування для ефективної ліквідації суб'єктивного кута косоокості проводилось окремим етапом, що значно подовжувало процес лікування. Застосування в запропонованому апараті призматичного компенсатора дозволяє об'єднати тренування по зменшенню суб'єктивного кута дивіації з процесом розвитку нормальних бінокулярних функцій, за рахунок цього значно скорочується термін лікування майже в двічі. \ 10699 ФІГ. Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
