Спосіб газифікації графіту
Номер патенту: 20399
Опубліковано: 15.07.1997
Автори: Савоськін Михайло Віталійович, Ярошенко Олександр Павлович, Чуприна Володимир Сергійович, Попов Анатолій Федорович, Шапранов Володимир Володимирович
Формула / Реферат
1. Способ газификации графита, включающий нагревание графита в атмосфере воздуха, отличающийся тем, что графит дополнительно обрабатывают известным вспучивающим агентом, вспучивают и газифицируют.
2. Способ по п.1, отличающийся тем, что вспучи-вание графита, обработанного вспучивающим агентом, осуществляют при температуре проведения процесса газификации.
Текст

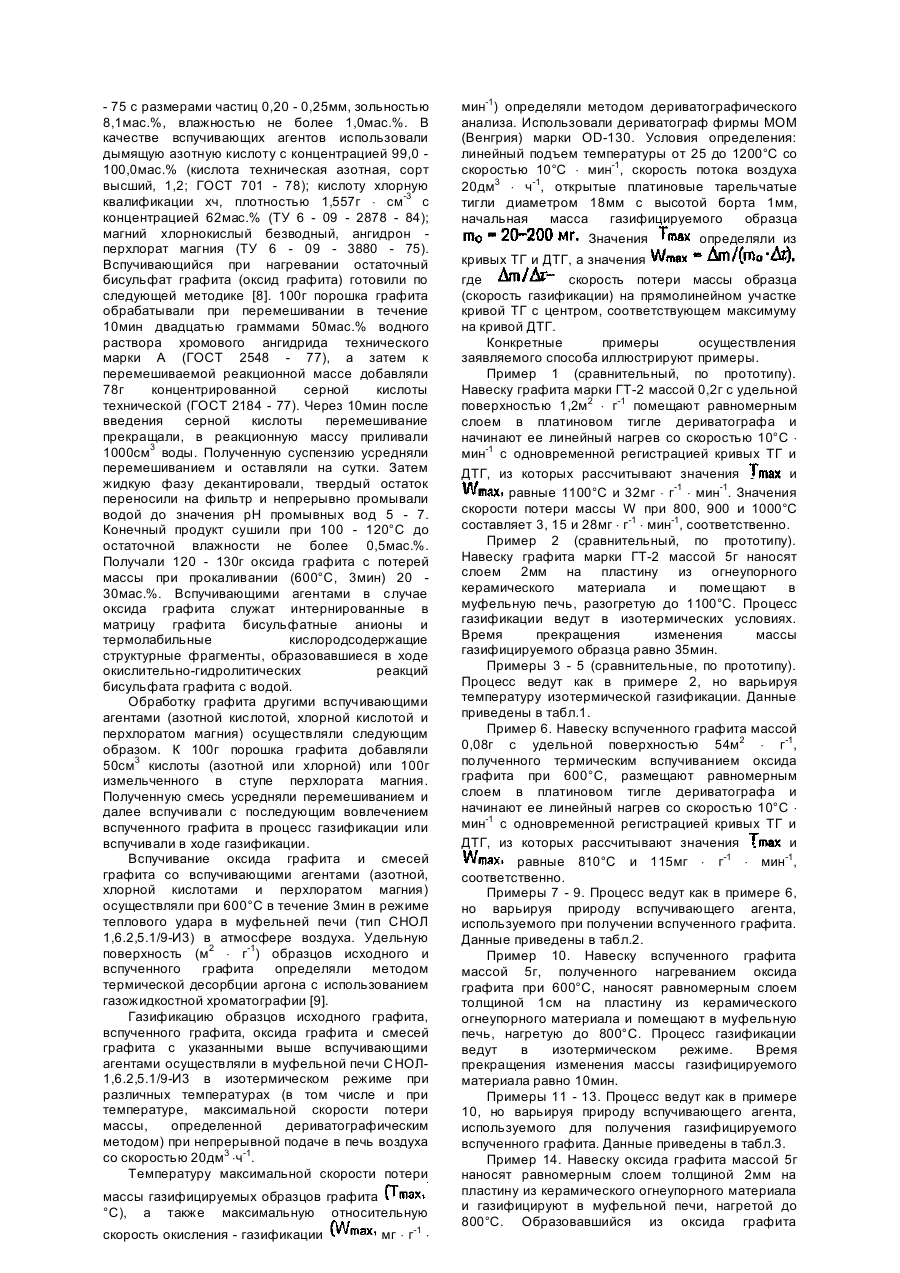

Настоящее изобретение относится к способам газификации графита, конкретно к концентрированию и выделению примесей, содержащихся в графите. Изобретение может быть использовано, например, при переработке конструкционных и других графитовых материалов, применяющихся на объектах ядерной энергетики, с целью выделения и последующего использования или захоронения содержащихся в таких графитовых материалах радиоактивных элементов; при отделении синтетических алмазов от компонентов шихты. Известен способ мокрого сожжения графита [1] для концентрирования и выделения из него соединений урана, включающий обработку графита избытком кипящей смеси концентрированных хлорной, азотной и серной кислот до полной конверсии графита в окиси углерода. Известный способ характеризуется повышенной взрывоопасностью, высокой коррозионной активностью технологических растворов, значительным расходом кислот, необходимостью выделения концентрируемых примесей из большого объема агрессивных кислот и последующей утилизации кислотных растворов. Поэтому известный способ может быть использован только в аналитических целях. Наиболее близким решением к предлагаемому по сути и достигаемому результату является способ газификации графита, включающий постепенное нагревание графита в атмосфере воздуха до 800 - 1000°C и выдерживание его при этой температуре не менее 1ч до постоянного веса [2]. Указанный известный способ [2] технологичен и прост, реализован в промышленных масштабах [3]; Однако он обладает существенным недостатком: при температуре -
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for graphite gasification
Автори англійськоюYaroshenko Oleksandr Pavlovych, Shapranov Volodymyr Volodymyrovych, Chupryna Volodymyr Serhiiovych, Savoskin Mykhailo Vitaliiovych, Popov Anatolii Fedorovych
Назва патенту російськоюСпособ газификации графита
Автори російськоюЯрошенко Александр Павлович, Шапранов Владимир Владимирович, Чупрына Владимир Сергеевич, Савоськин Михаил Виталиевич, Попов Анатолий Федорович
МПК / Мітки
МПК: C01B 31/04
Мітки: газифікації, спосіб, графіту
Код посилання
<a href="https://ua.patents.su/3-20399-sposib-gazifikaci-grafitu.html" target="_blank" rel="follow" title="База патентів України">Спосіб газифікації графіту</a>
Спосіб одержання сполуки, що терморозширюється, на основі графіту
Номер патенту: 3865
Опубліковано: 27.12.1994
Автори: Хабарова Тетяна Вікторівна, Савоськін Михайло Віталійович, Рудаков Єлісей Сергійович
МПК: C01B 31/04
Мітки: терморозширюється, сполуки, спосіб, графіту, одержання, основі
Формула / Реферат:
1. Способ получения терморасширяющегося соединения на основе графита, включающий последовательную обработку, исходного графита азотной и уксусной кислотами, промывку водой и сушку, отличающийся тем, что исходный графит обрабатывают парами азотной кислоты с концентрацией не менее 85 мас.% или их смесью с газом-носителем при расходе азотной кислоты 0,4-4,0 г на 1 г графита при температуре 20-50°С в течение 1-4 часов.2. Способ по п. 1,...
Порошковий матеріал на основі графіту і спосіб його одержання
Номер патенту: 4706
Опубліковано: 28.12.1994
Автори: Захарова Зінаіда Алєксандровна, Огенко Володимир Михайлович, Захарова Євгенія Володимирівна, Цуруль Михайло Федорович, Озєрєнскій Алєксандр Павловіч, Кунцевіч Анатолій Дємьяновіч, Фесенко Олександр Васильович, Сідоров Алєксєй Івановіч, Пікалов Владімір Карповіч, Чуйко Олексій Олексійович
МПК: B22F 1/02, C01B 31/04, C04B 38/08
Мітки: спосіб, основі, матеріал, порошковий, одержання, графіту
Формула / Реферат:
(57) 1. Порошковый материал на основе графита, содержащий кристаллиты вспученного графита и металл, отличающийся тем, что в качестве металла он содержит медь или никель при следующем соотношении ингредиентов (в мас.%): медь или никель 5-50 графит остальное, причем металл расположен на внешней поверхности базовых плоскостей кристаллитов графита.2. Способ...
Спосіб одержання терморозщепленого графіту та склад для його реалізації
Номер патенту: 18187
Опубліковано: 01.07.1997
Автори: Ярошенко Олександр Павлович, Савоськін Михайло Віталійович
МПК: C01B 31/04
Мітки: одержання, спосіб, графіту, склад, терморозщепленого, реалізації
Формула / Реферат:
1. Способ получения терморасщепленного графита, включающий обработку графита 70% водным раствором хлорной кислоты с последующим нагреванием полученной смеси, отличающийся тем, что полученную смесь нагревают при температуре 200-800° в течение 1-3 мин в одну стадию.2. Состав для получения терморасщепленного графита, состоящий из графита и 70% водного раствора хлорной кислоты, отличающийся тем, что он содержит от 0,1 до 1,4 весовой части...
Спосіб одержання графіту, що терморозширюється
Номер патенту: 18065
Опубліковано: 17.06.1997
Автори: Савоськін Михайло Вітальйович, Ярошенко Олександр Павлович, Попов Анатолій Федорович, Шапранов Володимир Володимирович
МПК: C01B 31/04
Мітки: графіту, терморозширюється, спосіб, одержання
Формула / Реферат:
Способ получения терморасширяющегося графита, включающий последовательную обработку графита водным раствором хромового ангидрида, концентрированной серной кислотой, последующую обработку окисленного графита водой в стационарном, а затем в динамическом режимах и сушку конечного продукта, отличающийся тем, что температуру реакционной массы на стадии ее обработки концентрированной серной кислотой поддерживают в интервале 30-70°С известными...
Засіб добування розширеного графіту
Номер патенту: 4490
Опубліковано: 27.12.1994
Автори: Маслов Володимир Олександрович, Пустовалов Юрій Пантелійович
МПК: C01B 31/04
Мітки: графіту, розширеного, засіб, добування
Формула / Реферат:
1. Способ получения расширенного графита, включающий взаимодействие графитового дисперсного материала с окислительной смесью концентрированной серной кислоты и окислителя, промывку продуктов реакции, сушку и термообработку для расширения, разбавление продуктов реакции водой до 10 раз с выдержкой не менее 0,5 ч, отличающийся тем, что, с целью снижения зольности расширенного графита из железографитосодержащих отходов металлургического...
Попередній патент: Пристрій для контактного точкового зварювання
Наступний патент: Пасивний дозиметр для вимірювання вмісту оксиду азоту в атмосферному повітрі
Випадковий патент: Спосіб запису відеоінформації
