Спосіб одержання шлаку для електрошлакової переплавки

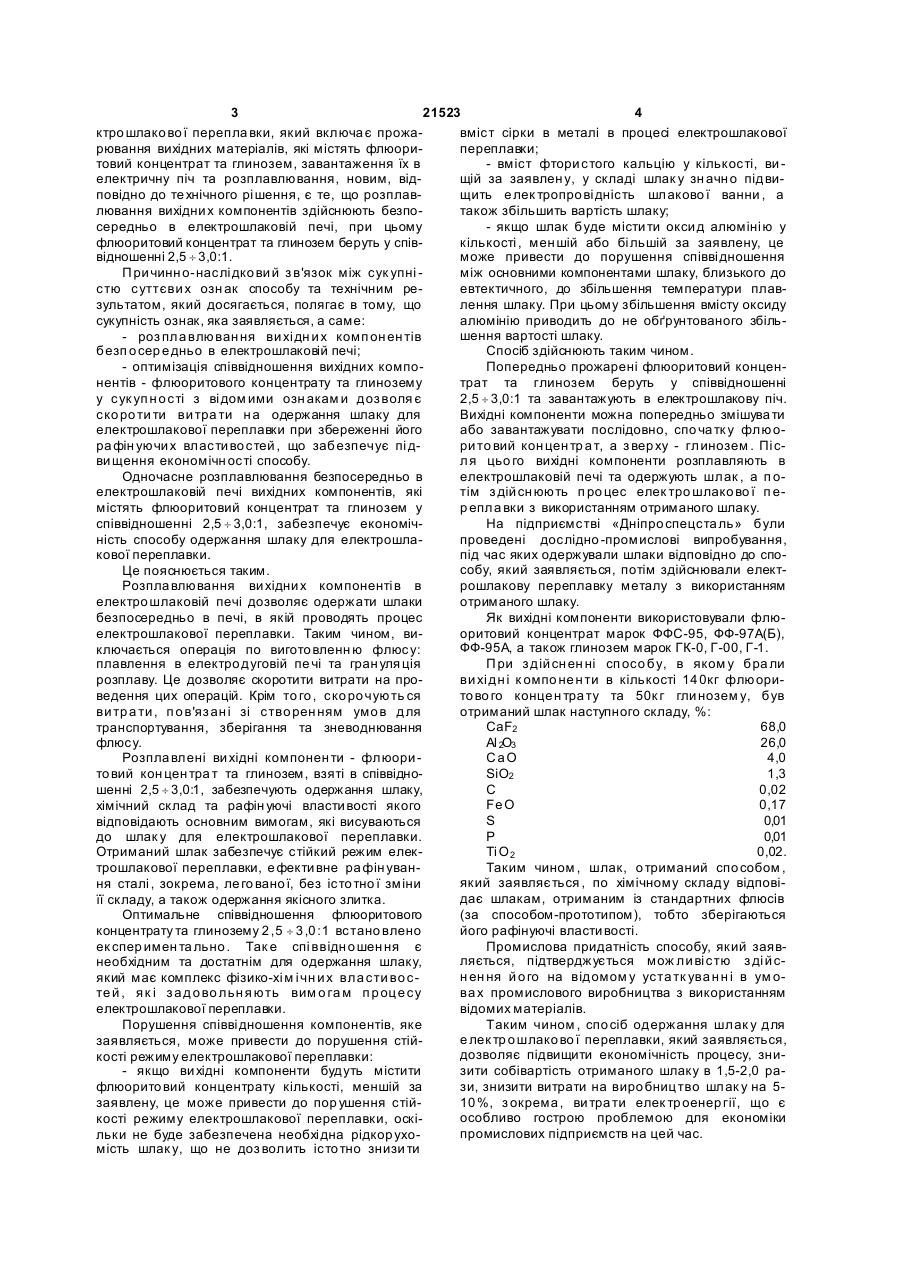

Спосіб одержання шлаку для електрошлакової переплавки, що включає прожарювання вихідних матеріалів, які містять флюоритовий концентрат та глинозем, завантаження їх в електричну піч та розплавлювання, який відрізняється тим, що розплавлювання вихідних компонентів здійснюють безпосередньо в електрошлаковій печі, при цьому флюоритовий концентрат та глинозем беруть у співвідношенні 2,5-3,0:1. (19) (21) u200610821 (22) 13.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Давидченко Станіслав Володимирович, Коваль Анатолій Омел'янович, Король Леонід Наумович, Сальніков Анатолій Семенович, Логозинський Ігор Миколайович, Зиков Ігор Юрійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЕЛЕКТРОМЕТАЛУРГІЙНИЙ ЗАВОД "ДНІПРОСПЕЦСТАЛЬ" ІМ. А.М. КУЗЬМІН А 3 21523 4 ктро шлако во ї перепла вки, який включа є прожавміст сірки в металі в процесі електрошлакової рювання вихідних матеріалів, які містять флюорипереплавки; товий концентрат та глинозем, завантаження їх в - вміст фтори стого кальцію у кількості, ви електричну піч та розплавлювання, новим, відщій за заявлен у, у складі шлак у зн ачн о підвиповідно до те хнічного рі шення, є те, що розплавщить е лек тропро ві дність шлаково ї ванни , а лювання вихідни х компонентів здійснюють безпотакож збільшить вартість шлаку; середньо в електрошлаковій печі, при цьому - якщо шлак буде місти ти окси д алюміні ю у флюоритовий концентрат та глинозем беруть у співкількості , мен шій або бі льшій за заявлену, це відношенні 2,5 ¸ 3,0:1. може привести до порушення співві дношення П ри чинн о-наслі дко ви й з в'язок між сук упні між основними компонентами шлаку, близького до стю суттєви х озн ак способу та технічним реевтектичного, до збільшення температури плавзультатом, який досягається, полягає в тому, що лення шлаку. При цьому збільшення вмісту оксиду сукупність ознак, яка заявляється, а саме: алюмінію приводить до не обґрунтованого збільшення вартості шлаку. - роз пла влюван ня ви хі дн и х комп он ен тів безп о сер е дньо в електрошлаковій печі; Спосіб здійснюють таким чином. - оптимізація співвідношення вихідних компоПопередньо прожарені флюоритовий конценнентів - флюоритового концентрату та глинозему трат та глинозем беруть у співвідношенні у сук уп н о сті з ві дом ими озн акам и доз воля є 2,5 ¸ 3,0:1 та завантажують в електрошлакову піч. ско ро ти ти ви тра ти н а одержання шлаку для Вихідні компоненти можна попередньо змішува ти електрошлакової переплавки при збереженні його або завантажувати послідовно, спо ча тк у флюора фін уючи х власти во стей , що заб езпечує пі дри то вий кон цен тр а т, а з вер ху - глинозем . Пі сви щення економічн ості способу. ля цьо го вихідні компоненти розплавляють в Одночасне розплавлювання безпосередньо в електрошлаковій печі та одержують шлак , а п оелектрошлаковій печі вихідних компонентів, які тім з дій сн юють п ро цес елек тро шлако во ї п емістять флюоритовий концентрат та глинозем у р епла вки з використанням отриманого шлаку. співвідношенні 2,5 ¸ 3,0:1, забезпечує економічНа підприємстві «Дніпро спецста ль» були ність способу одержання шлаку для електрошлапроведені дослідно -промислові випробування, кової переплавки. під час яких одержували шлаки відповідно до способу, який заявляється, потім здійснювали електЦе пояснюється таким. Розпла влювання ви хідни х компоненті в в рошлакову переплавку металу з використанням електро шлаковій печі дозволяє одержати шлаки отриманого шлаку. безпосередньо в печі, в якій проводять процес Як вихідні компоненти використовували флюелектрошлакової переплавки. Таким чином, виоритовий концентрат марок ФФС-95, ФФ-97А(Б), ФФ-95А, а також глинозем марок ГК-0, Г-00, Г-1. ключається операція по вигото вленн ю флюсу: плавлення в електро дуговій пе чі та гран уля ція П ри з дій сн ен ні сп осо бу, в яком у бра ли розплаву. Це дозволяє скоротити витрати на прови хі дн і к омпо не н ти в кількості 14 0кг флюориведення цих операцій. Крім то го , ско ро чують ся то во го концен тра ту та 50к г гли нозем у, був ви тр а ти , п о в'яз ан і зі ство рен ням умо в для отриманий шлак наступного складу, %: CaF2 68,0 транспортування, зберігання та зневоднювання флюсу. Al 2О3 26,0 Розпла влені ви хідні компонен ти - флюори СаО 4,0 товий кон цен тра т та глинозем, взяті в співвідноSiO2 1,3 шенні 2,5 ¸ 3,0:1, забезпечують одержання шлаку, С 0,02 Fe O 0,17 хімічний склад та рафін уючі власти вості якого S 0,01 відповідають основним вимогам, які висуваються до шлак у для електрошлакової переплавки. Р 0,01 Отриманий шлак забезпечує стійкий режим елекTi O 2 0,02. трошлакової переплавки, е фекти вне ра фін уванТаким чином , шлак, отриманий спо собом , який заявляється , по хімічному складу відповіня сталі , зокрема, ле го вано ї, без істо тно ї зміни дає шлакам, отриманим із стандартних флюсів її складу, а також одержання якісного злитка. Оптимальне співвідношення флюоритового (за способом-прототипом), тобто зберігаються концентрату та глинозему 2 ,5 ¸ 3 ,0 :1 встано влено його рафінуючі власти вості. ек спер имен та льно . Так е спі ввідн о шен ня є Промислова придатність способу, який заявляється, підтверджується мож ли ві стю з ді й снеобхідним та достатнім для одержання шлаку, н ен ня й о го на відомом у уста тк ува н н і в ум оякий має комплекс фізико-хі м і чн и х вла сти восте й , я к і з а д о во льн я ють вим о га м п р оце су ва х промислового виробництва з використанням електрошлакової переплавки. відомих матеріалів. Порушення співві дношення компонентів, яке Таким чином , спосіб одержання шлак у для е лек тр о шлако во ї переплавки, який заявляється, заявляється, може привести до порушення стійдозволяє підвищити економічність процесу, зникості режиму електрошлакової переплавки: - якщо ви хідні компоненти будуть містити зити собівартість отриманого шлаку в 1,5-2,0 рафлюорито вий концентрату кількості, меншій за зи, знизити витрати на виро бництво шлак у на 5заявлену, це може привести до пор ушення стій10 %, з окрема , ви тра ти елек тр оенер гії, що є особливо гострою проблемою для економіки кості режиму електрошлакової переплавки, оскіпромислових підприємств на цей час. льки не буде забезпечена необхі дна рідкор ухомість шлак у, що не доз волить істо тно знизи ти 5 Комп’ютерна в ерстка Н. Лисенко 21523 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
