Вібраційний медичний млин

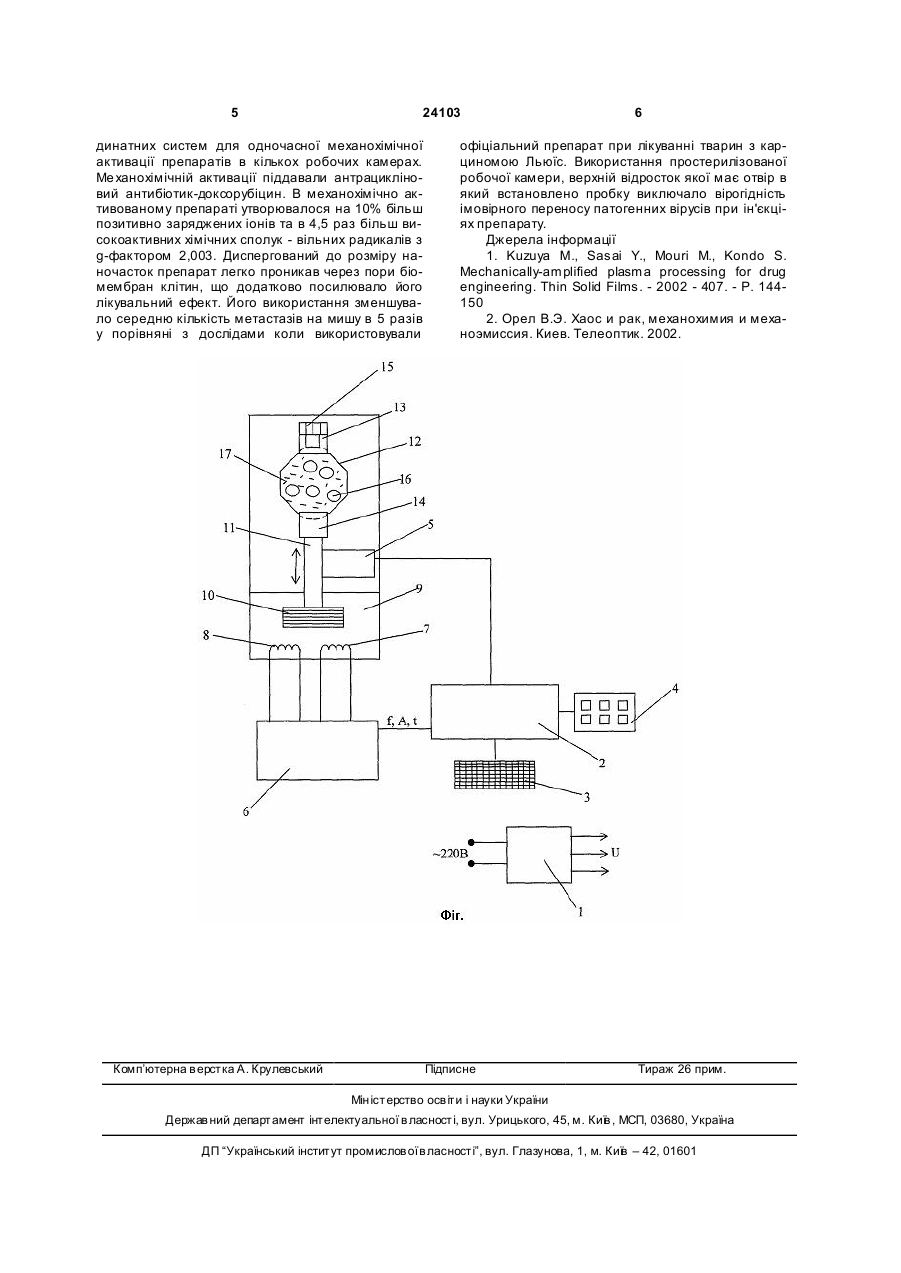

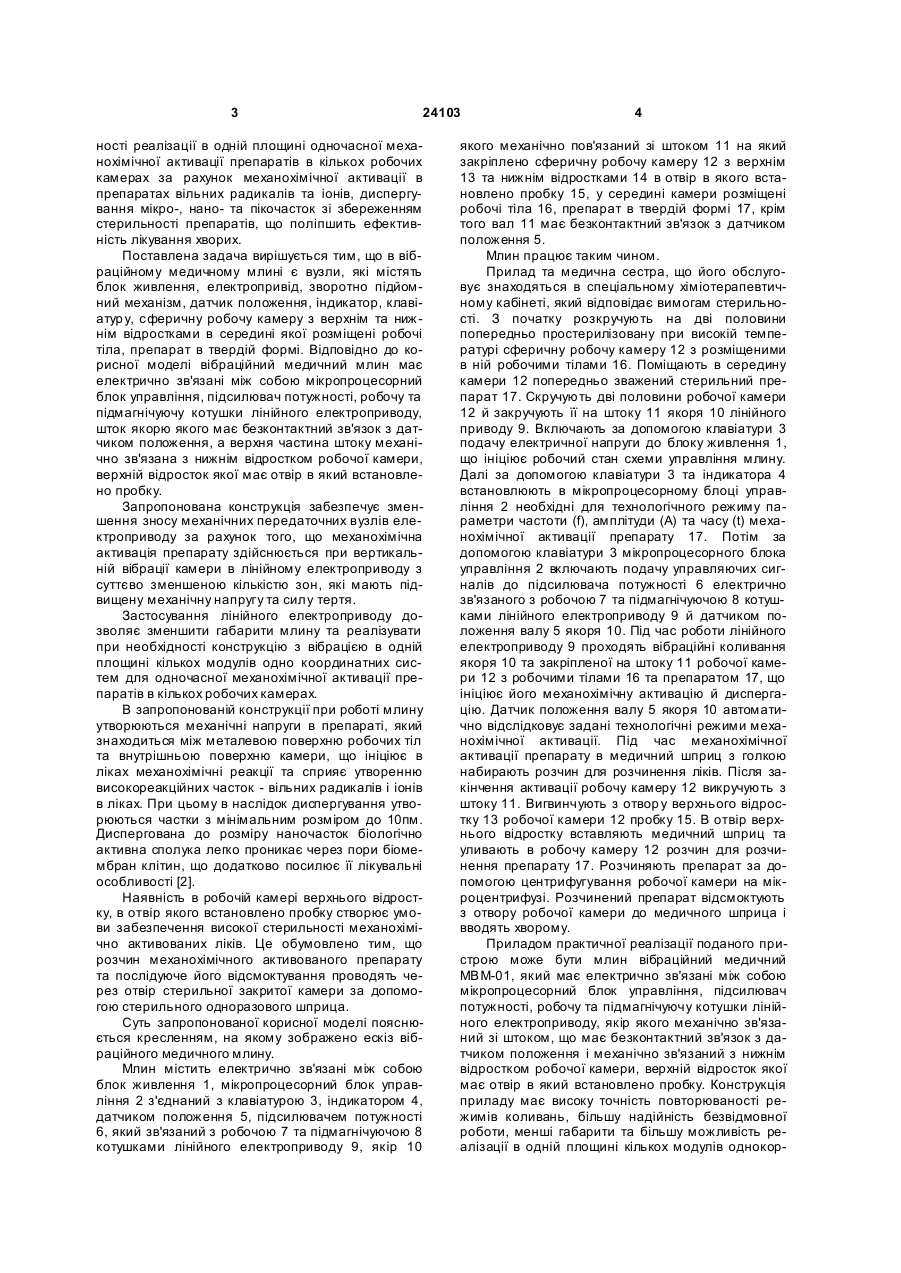

Вібраційний медичний млин, що включає блок живлення, електропривід, зворотно-підйомний 3 24103 ності реалізації в одній площині одночасної механохімічної активації препаратів в кількох робочих камерах за рахунок механохімічної активації в препаратах вільних радикалів та іонів, диспергування мікро-, нано- та пікочасток зі збереженням стерильності препаратів, що поліпшить ефективність лікування хворих. Поставлена задача вирішується тим, що в вібраційному медичному млині є вузли, які містять блок живлення, електропривід, зворотно підйомний механізм, датчик положення, індикатор, клавіатур у, сферичну робочу камеру з верхнім та нижнім відростками в середині якої розміщені робочі тіла, препарат в твердій формі. Відповідно до корисної моделі вібраційний медичний млин має електрично зв'язані між собою мікропроцесорний блок управління, підсилювач потужності, робочу та підмагнічуючу котушки лінійного електроприводу, шток якорю якого має безконтактний зв'язок з датчиком положення, а верхня частина штоку механічно зв'язана з нижнім відростком робочої камери, верхній відросток якої має отвір в який встановлено пробку. Запропонована конструкція забезпечує зменшення зносу механічних передаточних вузлів електроприводу за рахунок того, що механохімічна активація препарату здійснюється при вертикальній вібрації камери в лінійному електроприводу з суттєво зменшеною кількістю зон, які мають підвищену механічну напругу та силу тертя. Застосування лінійного електроприводу дозволяє зменшити габарити млину та реалізувати при необхідності конструкцію з вібрацією в одній площині кількох модулів одно координатних систем для одночасної механохімічної активації препаратів в кількох робочих камерах. В запропонованій конструкції при роботі млину утворюються механічні напруги в препараті, який знаходиться між металевою поверхню робочих тіл та внутрішньою поверхню камери, що ініціює в ліках механохімічні реакції та сприяє утворенню високореакційних часток - вільних радикалів і іонів в ліках. При цьому в наслідок диспергування утворюються частки з мінімальним розміром до 10пм. Диспергована до розміру наночасток біологічно активна сполука легко проникає через пори біомембран клітин, що додатково посилює її лікувальні особливості [2]. Наявність в робочій камері верхнього відростку, в отвір якого встановлено пробку створює умови забезпечення високої стерильності механохімічно активованих ліків. Це обумовлено тим, що розчин механохімічного активованого препарату та послідуюче його відсмоктування проводять через отвір стерильної закритої камери за допомогою стерильного одноразового шприца. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено ескіз вібраційного медичного млину. Млин містить електрично зв'язані між собою блок живлення 1, мікропроцесорний блок управління 2 з'єднаний з клавіатурою 3, індикатором 4, датчиком положення 5, підсилювачем потужності 6, який зв'язаний з робочою 7 та підмагнічуючою 8 котушками лінійного електроприводу 9, якір 10 4 якого механічно пов'язаний зі штоком 11 на який закріплено сферичну робочу камеру 12 з верхнім 13 та нижнім відростками 14 в отвір в якого встановлено пробку 15, у середині камери розміщені робочі тіла 16, препарат в твердій формі 17, крім того вал 11 має безконтактний зв'язок з датчиком положення 5. Млин працює таким чином. Прилад та медична сестра, що його обслуговує знаходяться в спеціальному хіміотерапевтичному кабінеті, який відповідає вимогам стерильності. З початку розкручують на дві половини попередньо простерилізовану при високій температурі сферичну робочу камеру 12 з розміщеними в ній робочими тілами 16. Поміщають в середину камери 12 попередньо зважений стерильний препарат 17. Скручують дві половини робочої камери 12 й закручують її на штоку 11 якоря 10 лінійного приводу 9. Включають за допомогою клавіатури 3 подачу електричної напруги до блоку живлення 1, що ініціює робочий стан схеми управління млину. Далі за допомогою клавіатури 3 та індикатора 4 встановлюють в мікропроцесорному блоці управління 2 необхідні для технологічного режиму параметри частоти (f), амплітуди (А) та часу (t) механохімічної активації препарату 17. Потім за допомогою клавіатури 3 мікропроцесорного блока управління 2 включають подачу управляючих сигналів до підсилювача потужності 6 електрично зв'язаного з робочою 7 та підмагнічуючою 8 котушками лінійного електроприводу 9 й датчиком положення валу 5 якоря 10. Під час роботи лінійного електроприводу 9 проходять вібраційні коливання якоря 10 та закріпленої на штоку 11 робочої камери 12 з робочими тілами 16 та препаратом 17, що ініціює його механохімічну активацію й диспергацію. Датчик положення валу 5 якоря 10 автоматично відслідковує задані технологічні режими механохімічної активації. Під час механохімічної активації препарату в медичний шприц з голкою набирають розчин для розчинення ліків. Після закінчення активації робочу камеру 12 викручують з штоку 11. Вигвинчують з отвор у верхнього відростку 13 робочої камери 12 пробку 15. В отвір верхнього відростку вставляють медичний шприц та уливають в робочу камеру 12 розчин для розчинення препарату 17. Розчиняють препарат за допомогою центрифугування робочої камери на мікроцентрифузі. Розчинений препарат відсмоктують з отвору робочої камери до медичного шприца і вводять хворому. Приладом практичної реалізації поданого пристрою може бути млин вібраційний медичний МВМ-01, який має електрично зв'язані між собою мікропроцесорний блок управління, підсилювач потужності, робочу та підмагнічуючу котушки лінійного електроприводу, якір якого механічно зв'язаний зі штоком, що має безконтактний зв'язок з датчиком положення і механічно зв'язаний з нижнім відростком робочої камери, верхній відросток якої має отвір в який встановлено пробку. Конструкція приладу має високу точність повторюваності режимів коливань, більшу надійність безвідмовної роботи, менші габарити та більшу можливість реалізації в одній площині кількох модулів однокор 5 24103 динатних систем для одночасної механохімічної активації препаратів в кількох робочих камерах. Ме ханохімічній активації піддавали антрацикліновий антибіотик-доксорубіцин. В механохімічно активованому препараті утворювалося на 10% більш позитивно заряджених іонів та в 4,5 раз більш високоактивних хімічних сполук - вільних радикалів з g-фактором 2,003. Диспергований до розміру наночасток препарат легко проникав через пори біомембран клітин, що додатково посилювало його лікувальний ефект. Його використання зменшувало середню кількість метастазів на мишу в 5 разів у порівняні з дослідами коли використовували Комп’ютерна в ерстка А. Крулевський 6 офіціальний препарат при лікуванні тварин з карциномою Льюїс. Використання простерилізованої робочої камери, верхній відросток якої має отвір в який встановлено пробку виключало вірогідність імовірного переносу патогенних вірусів при ін'єкціях препарату. Джерела інформації 1. Kuzuya М., Sasai Y., Моuri М., Kondo S. Mechanically-amplified plasma processing for drug engineering. Thin Solid Films. - 2002 - 407. - P. 144150 2. Орел В.Э. Хаос и рак, механохимия и механоэмиссия. Киев. Телеоптик. 2002. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
