Формула / Реферат

Привід керування роз'єднувачем, що містить паралельні передавальні вали головних і заземляючих ножів, які забезпечені блокуючими дисковими кулачками з фіксаторами робочих положень валів, який відрізняється тим, що диск кулачка передавального вала головних ножів має принаймні одну кругову западину, а кулачок вала заземляючих ножів - круговий виступ, причому в одному з робочих положень виступ кулачка знаходиться в западині іншого, а в наступному робочому положенні - за її межами, фіксатор складається з втулки з внутрішніми упорами, в якій розташований підпружинений палець з пазованим фланцем, що взаємодіє з упорами втулки, при цьому пальці виконані з можливістю висунення і повороту навколо своєї осі.

Текст

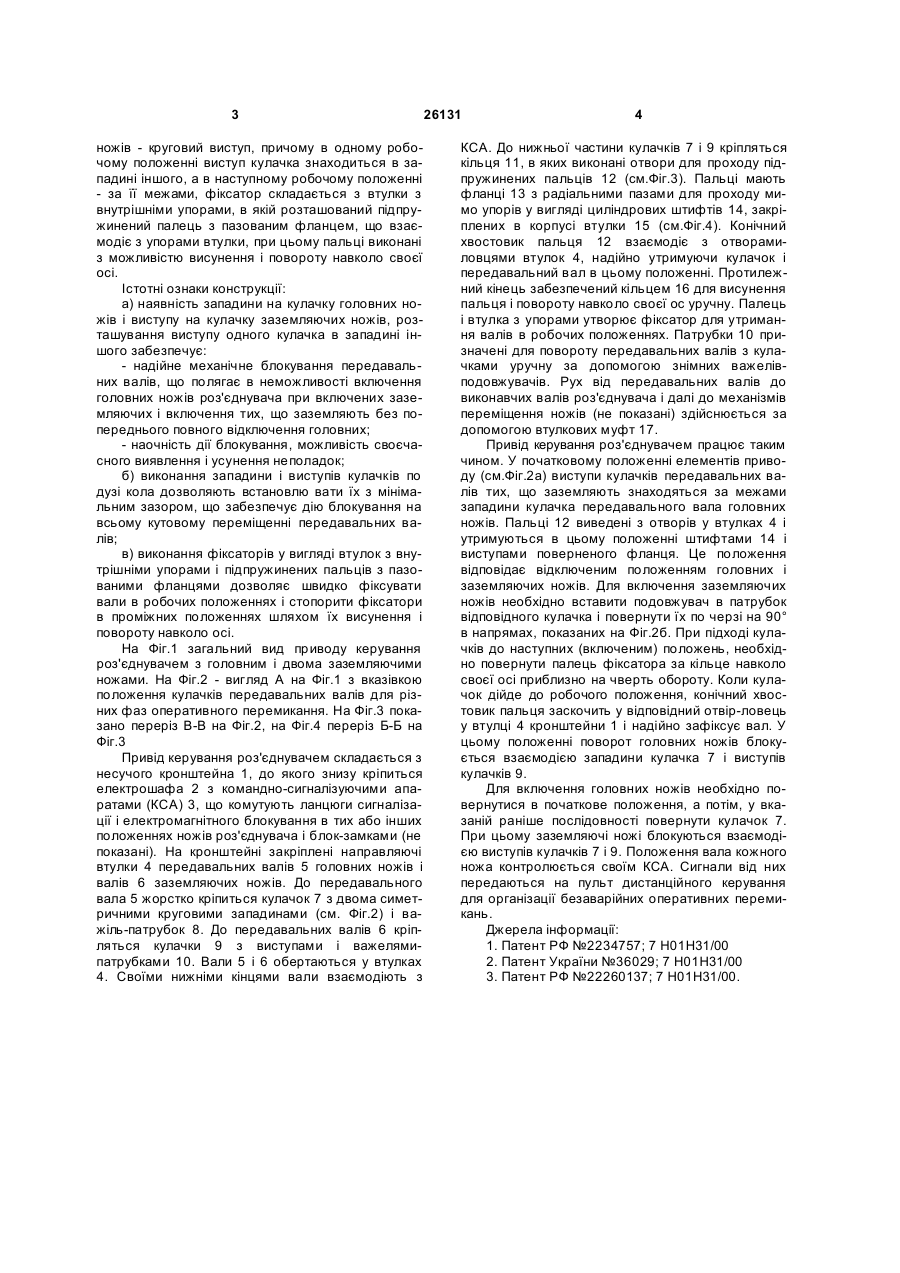

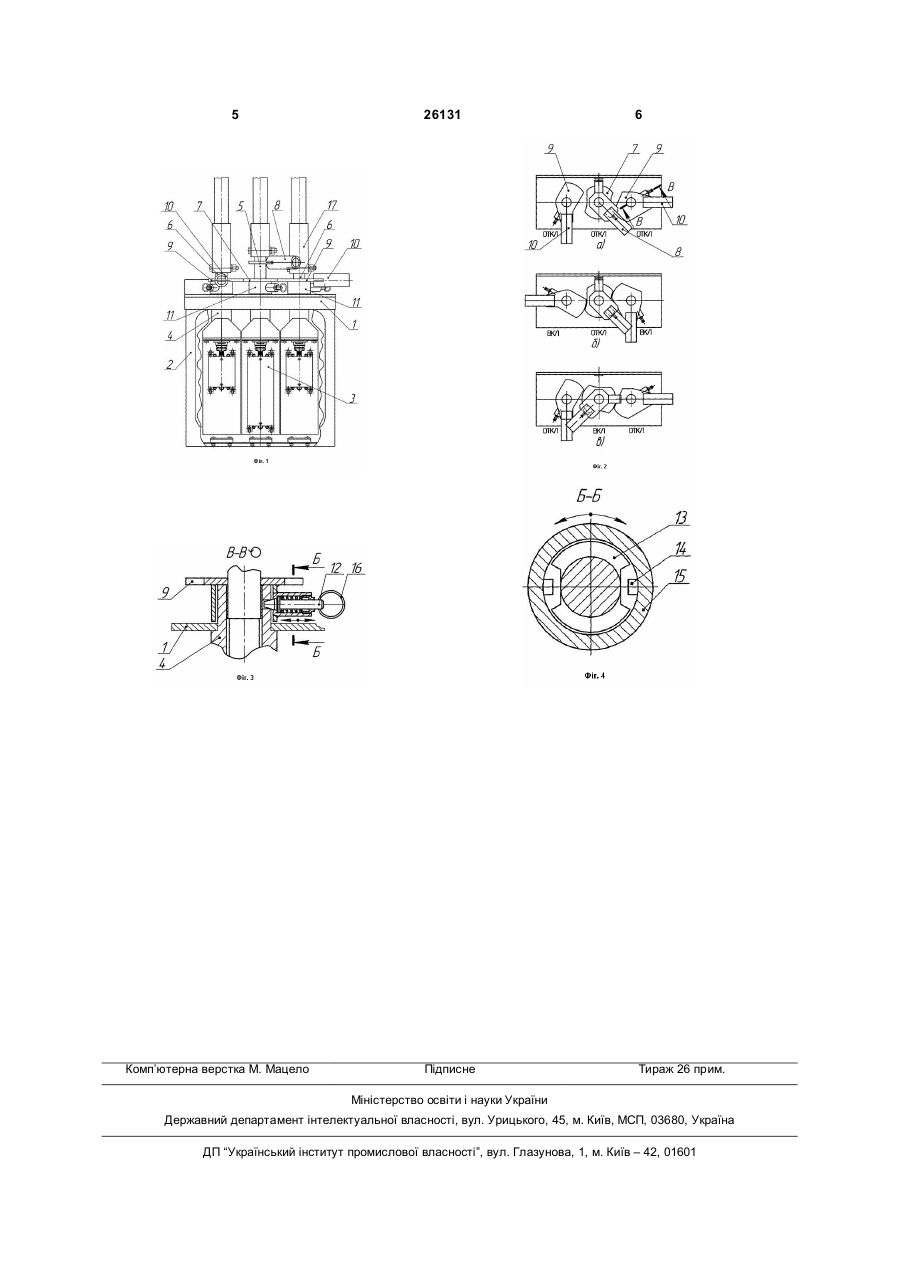

Привід керування роз'єднувачем, що містить паралельні передавальні вали головних і заземляючих ножів, які забезпечені блокуючими диско 3 ножів - круговий виступ, причому в одному робочому положенні виступ кулачка знаходиться в западині іншого, а в наступному робочому положенні - за її межами, фіксатор складається з втулки з внутрішніми упорами, в якій розташований підпружинений палець з пазованим фланцем, що взаємодіє з упорами втулки, при цьому пальці виконані з можливістю висунення і повороту навколо своєї осі. Істотні ознаки конструкції: а) наявність западини на кулачку головних ножів і виступу на кулачку заземляючих ножів, розташування виступу одного кулачка в западині іншого забезпечує: - надійне механічне блокування передавальних валів, що полягає в неможливості включення головних ножів роз'єднувача при включених заземляючих і включення тих, що заземляють без попереднього повного відключення головних; - наочність дії блокування, можливість своєчасного виявлення і усунення неполадок; б) виконання западини і виступів кулачків по дузі кола дозволяють встановлю вати їх з мінімальним зазором, що забезпечує дію блокування на всьому кутовому переміщенні передавальних валів; в) виконання фіксаторів у вигляді втулок з внутрішніми упорами і підпружинених пальців з пазованими фланцями дозволяє швидко фіксувати вали в робочих положеннях і стопорити фіксатори в проміжних положеннях шляхом їх висунення і повороту навколо осі. На Фіг.1 загальний вид приводу керування роз'єднувачем з головним і двома заземляючими ножами. На Фіг.2 - вигляд А на Фіг.1 з вказівкою положення кулачків передавальних валів для різних фаз оперативного перемикання. На Фіг.3 показано переріз В-В на Фіг.2, на Фіг.4 переріз Б-Б на Фіг.3 Привід керування роз'єднувачем складається з несучого кронштейна 1, до якого знизу кріпиться електрошафа 2 з командно-сигналізуючими апаратами (КСА) 3, що комутують ланцюги сигналізації і електромагнітного блокування в тих або інших положеннях ножів роз'єднувача і блок-замками (не показані). На кронштейні закріплені направляючі втулки 4 передавальних валів 5 головних ножів і валів 6 заземляючих ножів. До передавального вала 5 жорстко кріпиться кулачок 7 з двома симетричними круговими западинами (см. Фіг.2) і важіль-патрубок 8. До передавальних валів 6 кріпляться кулачки 9 з виступами і важелямипатрубками 10. Вали 5 і 6 обертаються у втулках 4. Своїми нижніми кінцями вали взаємодіють з 26131 4 КСА. До нижньої частини кулачків 7 і 9 кріпляться кільця 11, в яких виконані отвори для проходу підпружинених пальців 12 (см.Фіг.3). Пальці мають фланці 13 з радіальними пазами для проходу мимо упорів у вигляді циліндрових штифтів 14, закріплених в корпусі втулки 15 (см.Фіг.4). Конічний хвостовик пальця 12 взаємодіє з отворамиловцями втулок 4, надійно утримуючи кулачок і передавальний вал в цьому положенні. Протилежний кінець забезпечений кільцем 16 для висунення пальця і повороту навколо своєї ос уручну. Палець і втулка з упорами утворює фіксатор для утримання валів в робочих положеннях. Патрубки 10 призначені для повороту передавальних валів з кулачками уручну за допомогою знімних важелівподовжувачів. Рух від передавальних валів до виконавчих валів роз'єднувача і далі до механізмів переміщення ножів (не показані) здійснюється за допомогою втулкових муфт 17. Привід керування роз'єднувачем працює таким чином. У початковому положенні елементів приводу (см.Фіг.2а) виступи кулачків передавальних валів тих, що заземляють знаходяться за межами западини кулачка передавального вала головних ножів. Пальці 12 виведені з отворів у втулках 4 і утримуються в цьому положенні штифтами 14 і виступами поверненого фланця. Це положення відповідає відключеним положенням головних і заземляючих ножів. Для включення заземляючих ножів необхідно вставити подовжувач в патрубок відповідного кулачка і повернути їх по черзі на 90° в напрямах, показаних на Фіг.2б. При підході кулачків до наступних (включеним) положень, необхідно повернути палець фіксатора за кільце навколо своєї осі приблизно на чверть обороту. Коли кулачок дійде до робочого положення, конічний хвостовик пальця заскочить у відповідний отвір-ловець у втулці 4 кронштейни 1 і надійно зафіксує вал. У цьому положенні поворот головних ножів блокується взаємодією западини кулачка 7 і виступів кулачків 9. Для включення головних ножів необхідно повернутися в початкове положення, а потім, у вказаній раніше послідовності повернути кулачок 7. При цьому заземляючі ножі блокуються взаємодією виступів кулачків 7 і 9. Положення вала кожного ножа контролюється своїм КСА. Сигнали від них передаються на пульт дистанційного керування для організації безаварійних оперативних перемикань. Джерела інформації: 1. Патент РФ №2234757; 7 Н01Н31/00 2. Патент України №36029; 7 Н01Н31/00 3. Патент РФ №22260137; 7 Н01Н31/00. 5 Комп’ютерна верстка М. Мацело 26131 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drive for disconnector control

Автори англійською

Kryvonohov Valerii Pavlovych, Samonov Serhii Anatoliivych, Redko Yurii Fedorovych, Pelypenko Yurii Mykhailovych

Назва патенту російською

Привод управления разъединителем

Автори російською

Кривоногов Валерий Михайлович, Самонов Сергей Анатольевич, Редько Юрий Федорович, Пелипенко Юрий Михайлович

МПК / Мітки

МПК: H01H 31/00

Мітки: керування, привід, роз'єднувачем
