Подвижный буй, содержащий корпус, отличающийся тем, что он посредством подвижной связки, входящей в расположенное на корпусе подводного аппарата звено, и через тягу соединен со стеблем и размещенным на нем плавниковым движителем.

Текст

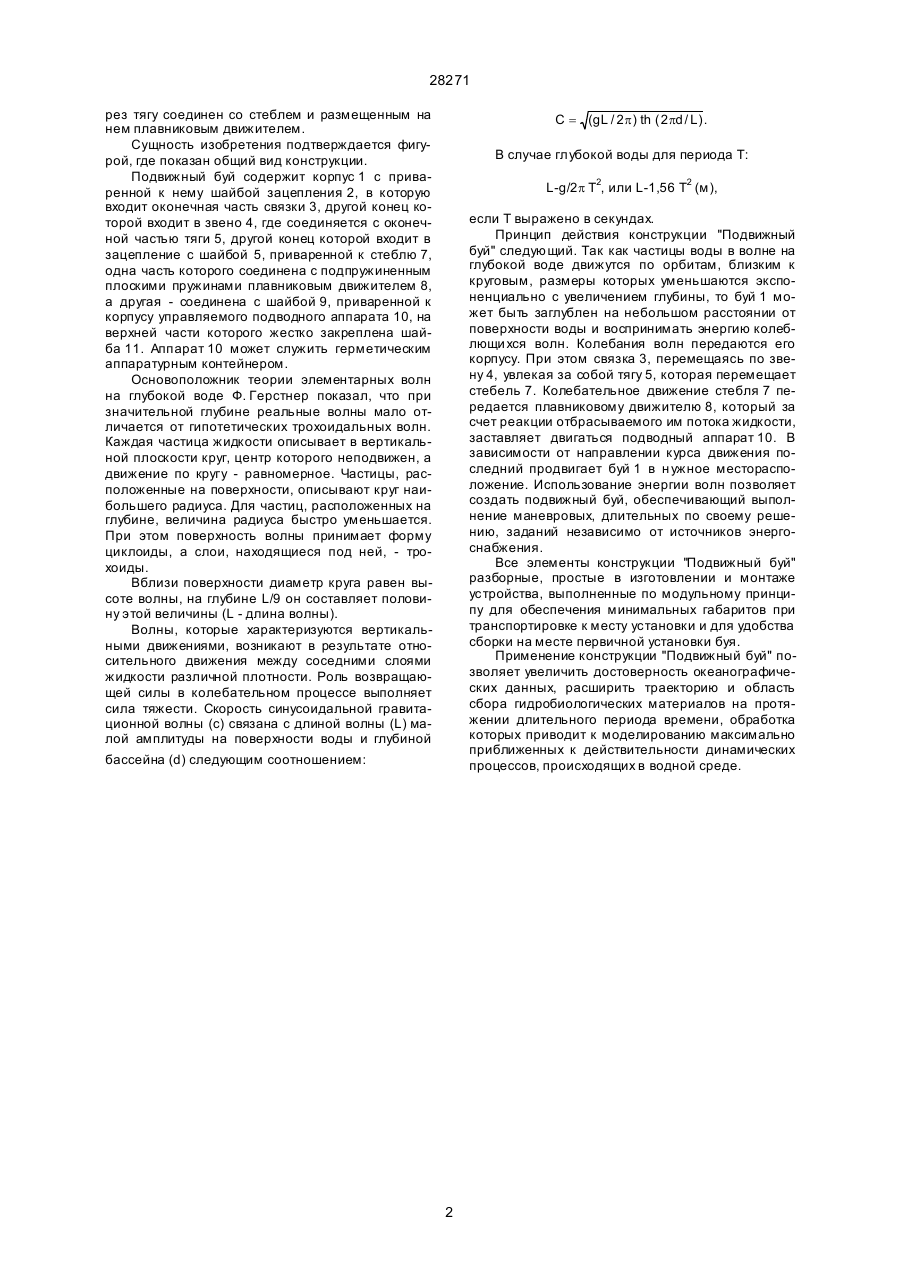

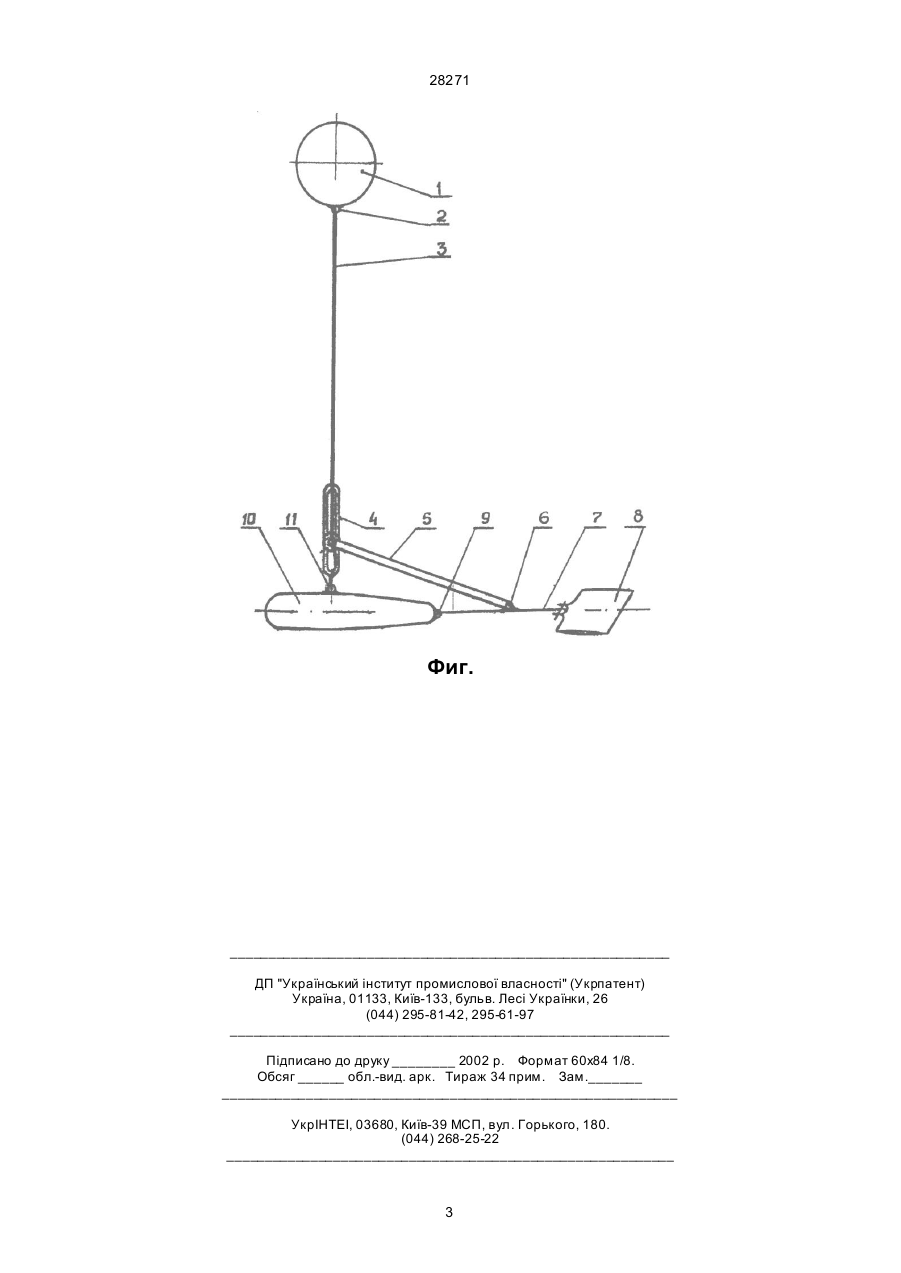

Подвижный буй, содержащий корпус, отличающийся тем, что он посредством подвижной связки, входящей в расположенное на корпусе подводного аппарата звено, и через тягу соединен со стеблем и размещенным на нем плавниковым движетелем. (19) (21) 96020769 (22) 28.02.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Поліщук Сергій Володимирович, Віктор Вітальович, Коробов Віталій Ілліч 28271 рез тягу соединен со стеблем и размещенным на нем плавниковым движителем. Сущность изобретения подтверждается фигурой, где показан общий вид конструкции. Подвижный буй содержит корпус 1 с приваренной к нему шайбой зацепления 2, в которую входит оконечная часть связки 3, другой конец которой входит в звено 4, где соединяется с оконечной частью тяги 5, другой конец которой входит в зацепление с шайбой 5, приваренной к стеблю 7, одна часть которого соединена с подпружиненным плоскими пружинами плавниковым движителем 8, а другая - соединена с шайбой 9, приваренной к корпусу управляемого подводного аппарата 10, на верхней части которого жестко закреплена шайба 11. Аппарат 10 может служить герметическим аппаратурным контейнером. Основоположник теории элементарных волн на глубокой воде Ф. Герстнер показал, что при значительной глубине реальные волны мало отличается от гипотетических трохоидальных волн. Каждая частица жидкости описывает в вертикальной плоскости круг, центр которого неподвижен, а движение по кругу - равномерное. Частицы, расположенные на поверхности, описывают круг наибольшего радиуса. Для частиц, расположенных на глубине, величина радиуса быстро уменьшается. При этом поверхность волны принимает форму циклоиды, а слои, находящиеся под ней, - трохоиды. Вблизи поверхности диаметр круга равен высоте волны, на глубине L/9 он составляет половину этой величины (L - длина волны). Волны, которые характеризуются вертикальными движениями, возникают в результате относительного движения между соседними слоями жидкости различной плотности. Роль возвращающей силы в колебательном процессе выполняет сила тяжести. Скорость синусоидальной гравитационной волны (с) связана с длиной волны (L) малой амплитуды на поверхности воды и глубиной бассейна (d) следующим соотношением: C = (gL / 2p) th ( 2pd / L) . В случае глубокой воды для периода Т: L-g/2p Т2, или L-1,56 Т2 (м), если Т выражено в секундах. Принцип действия конструкции "Подвижный буй" следующий. Так как частицы воды в волне на глубокой воде движутся по орбитам, близким к круговым, размеры которых уменьшаются экспоненциально с увеличением глубины, то буй 1 может быть заглублен на небольшом расстоянии от поверхности воды и воспринимать энергию колеблющи хся волн. Колебания волн передаются его корпусу. При этом связка 3, перемещаясь по звену 4, увлекая за собой тягу 5, которая перемещает стебель 7. Колебательное движение стебля 7 передается плавниковому движителю 8, который за счет реакции отбрасываемого им потока жидкости, заставляет двигаться подводный аппарат 10. В зависимости от направлении курса движения последний продвигает буй 1 в н ужное месторасположение. Использование энергии волн позволяет создать подвижный буй, обеспечивающий выполнение маневровых, длительных по своему решению, заданий независимо от источников энергоснабжения. Все элементы конструкции "Подвижный буй" разборные, простые в изготовлении и монтаже устройства, выполненные по модульному принципу для обеспечения минимальных габаритов при транспортировке к месту установки и для удобства сборки на месте первичной установки буя. Применение конструкции "Подвижный буй" позволяет увеличить достоверность океанографических данных, расширить траекторию и область сбора гидробиологических материалов на протяжении длительного периода времени, обработка которых приводит к моделированию максимально приближенных к действительности динамических процессов, происходящих в водной среде. 2 28271 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
