Пристрій для закріплення деталей
Номер патенту: 30466
Опубліковано: 25.02.2008
Автори: Кузнєцов Юрій Миколайович, Литвин Олександр Валер'янович, Кушик Валерій Григорович
Формула / Реферат
1. Пристрій для закріплення деталей, що містить корпус, в центральній розточці якого розміщена з'єднана з приводом тяга, на якій розміщена хрестовина з шарнірно встановленими на ній затискними важелями з профільними поверхнями, який відрізняється тим, що корпус жорстко зв'язаний з планками, спорядженими пазами, та з втулкою з конічним отвором, всередині якого розміщена затискна цанга.
2. Пристрій для закріплення деталей за п. 1, який відрізняється тим, що планки виконані у вигляді кільця з пазами.
Текст

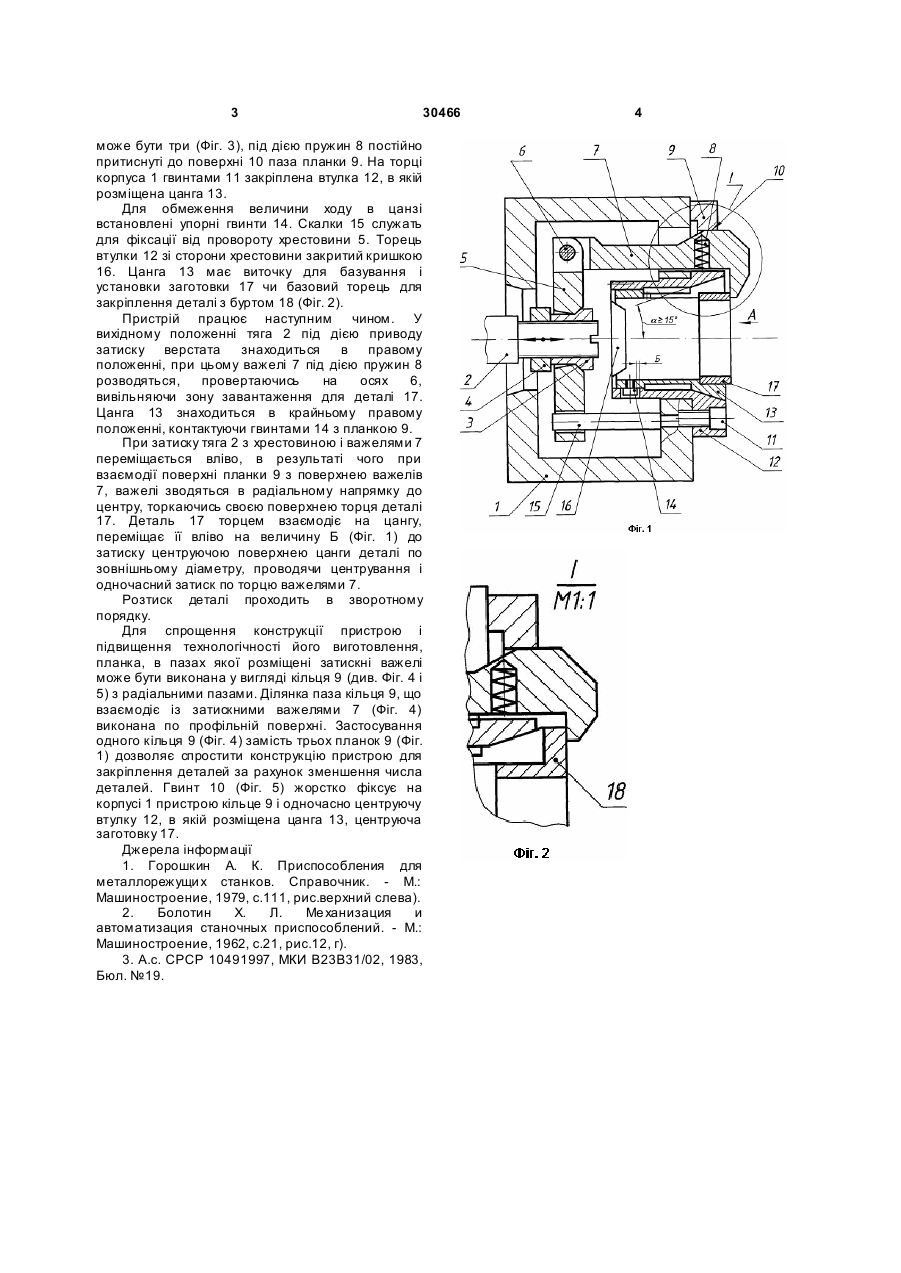

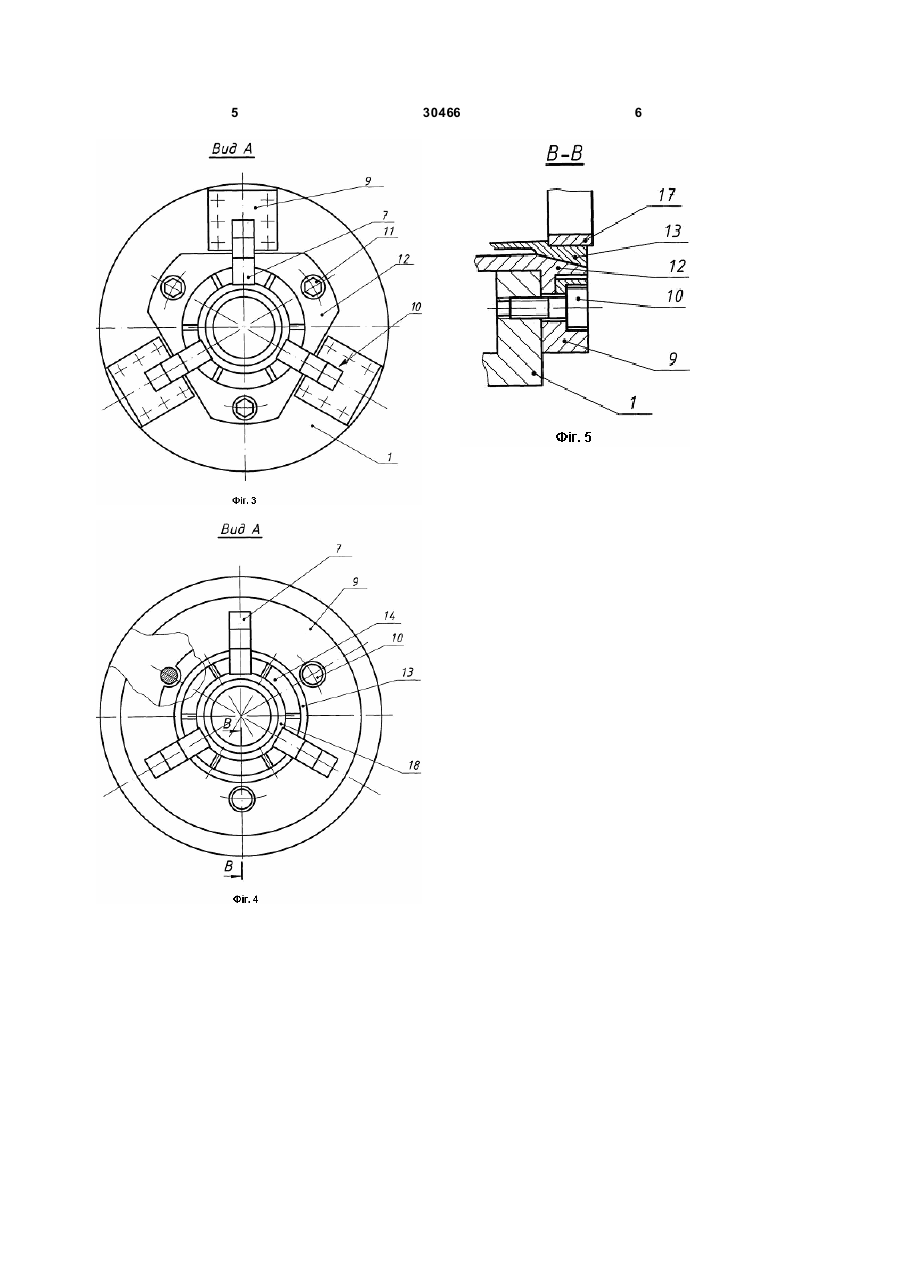

1. Пристрій для закріплення деталей, що містить корпус, в центральній розточці якого 3 30466 може бути три (Фіг. 3), під дією пружин 8 постійно притиснуті до поверхні 10 паза планки 9. На торці корпуса 1 гвинтами 11 закріплена втулка 12, в якій розміщена цанга 13. Для обмеження величини ходу в цанзі встановлені упорні гвинти 14. Скалки 15 служать для фіксації від провороту хрестовини 5. Торець втулки 12 зі сторони хрестовини закритий кришкою 16. Цанга 13 має виточку для базування і установки заготовки 17 чи базовий торець для закріплення деталі з буртом 18 (Фіг. 2). Пристрій працює наступним чином. У вихідному положенні тяга 2 під дією приводу затиску верстата знаходиться в правому положенні, при цьому важелі 7 під дією пружин 8 розводяться, провертаючись на осях 6, вивільняючи зону завантаження для деталі 17. Цанга 13 знаходиться в крайньому правому положенні, контактуючи гвинтами 14 з планкою 9. При затиску тяга 2 з хрестовиною і важелями 7 переміщається вліво, в результаті чого при взаємодії поверхні планки 9 з поверхнею важелів 7, важелі зводяться в радіальному напрямку до центру, торкаючись своєю поверхнею торця деталі 17. Деталь 17 торцем взаємодіє на цангу, переміщає її вліво на величину Б (Фіг. 1) до затиску центруючою поверхнею цанги деталі по зовнішньому діаметру, проводячи центрування і одночасний затиск по торцю важелями 7. Розтиск деталі проходить в зворотному порядку. Для спрощення конструкції пристрою і підвищення технологічності його виготовлення, планка, в пазах якої розміщені затискні важелі може бути виконана у вигляді кільця 9 (див. Фіг. 4 і 5) з радіальними пазами. Ділянка паза кільця 9, що взаємодіє із затискними важелями 7 (Фіг. 4) виконана по профільній поверхні. Застосування одного кільця 9 (Фіг. 4) замість трьох планок 9 (Фіг. 1) дозволяє спростити конструкцію пристрою для закріплення деталей за рахунок зменшення числа деталей. Гвинт 10 (Фіг. 5) жорстко фіксує на корпусі 1 пристрою кільце 9 і одночасно центруючу втулку 12, в якій розміщена цанга 13, центруюча заготовку 17. Джерела інформації 1. Горошкин А. К. Приспособления для металлорежущи х станков. Справочник. - М.: Машиностроение, 1979, c.111, рис.верхний слева). 2. Болотин Х. Л. Ме ханизация и автоматизация станочных приспособлений. - М.: Машиностроение, 1962, с.21, рис.12, г). 3. А.с. СРСР 10491997, МКИ В23В31/02, 1983, Бюл. №19. 4 5 30466 6
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for fastening components
Автори англійськоюKuznetsov Yurii Mykolaiovych, Lytvyn Oleksandr Valerianovych, Kushyk Valerii Hryhorovych
Назва патенту російськоюУстройство для закрепления деталей
Автори російськоюКузнецов Юрий Николаевич, Литвин Александр Валерьянович, Кушик Валерий Григорьевич
МПК / Мітки
МПК: B23B 31/02
Мітки: пристрій, закріплення, деталей
Код посилання
