Телевізійний приціл

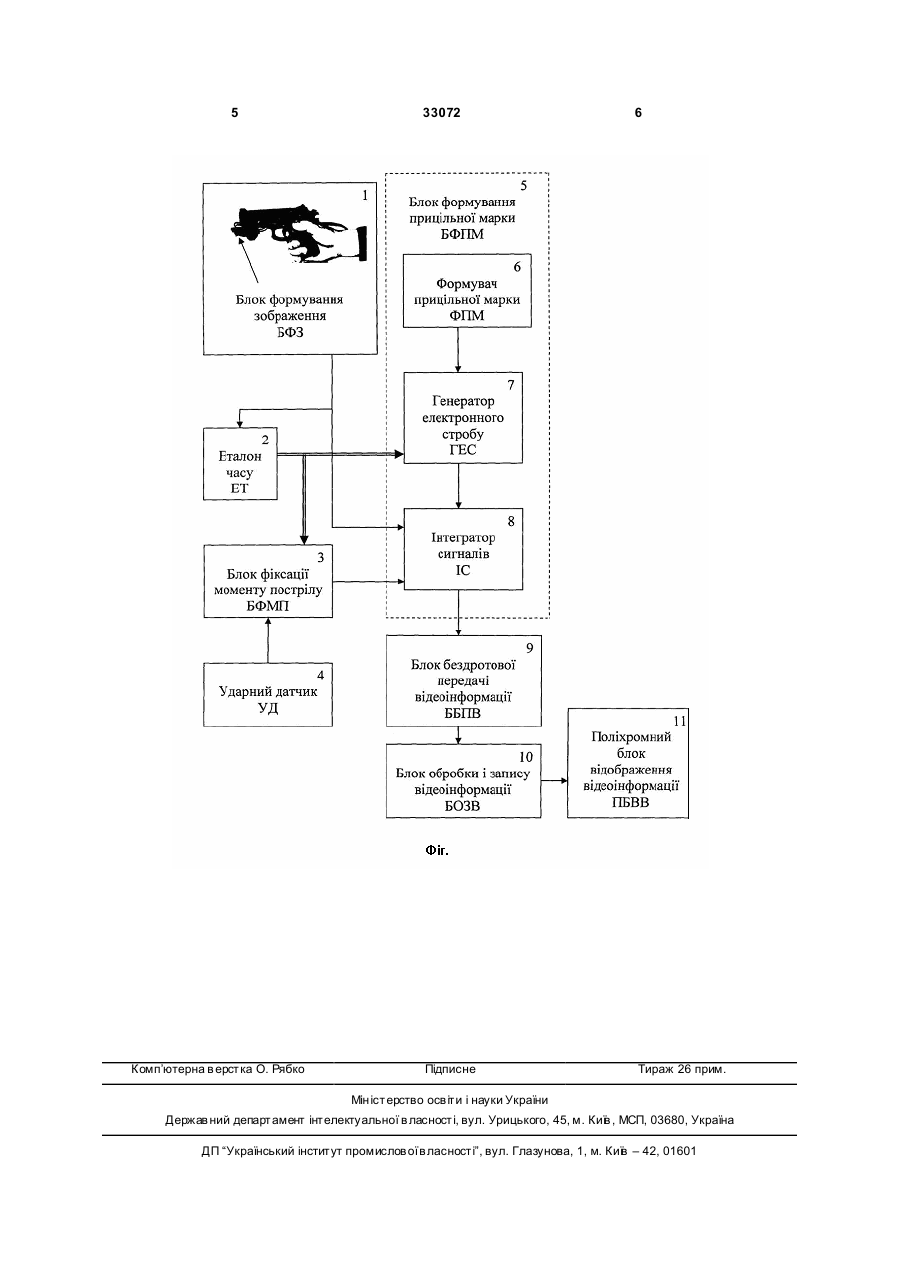

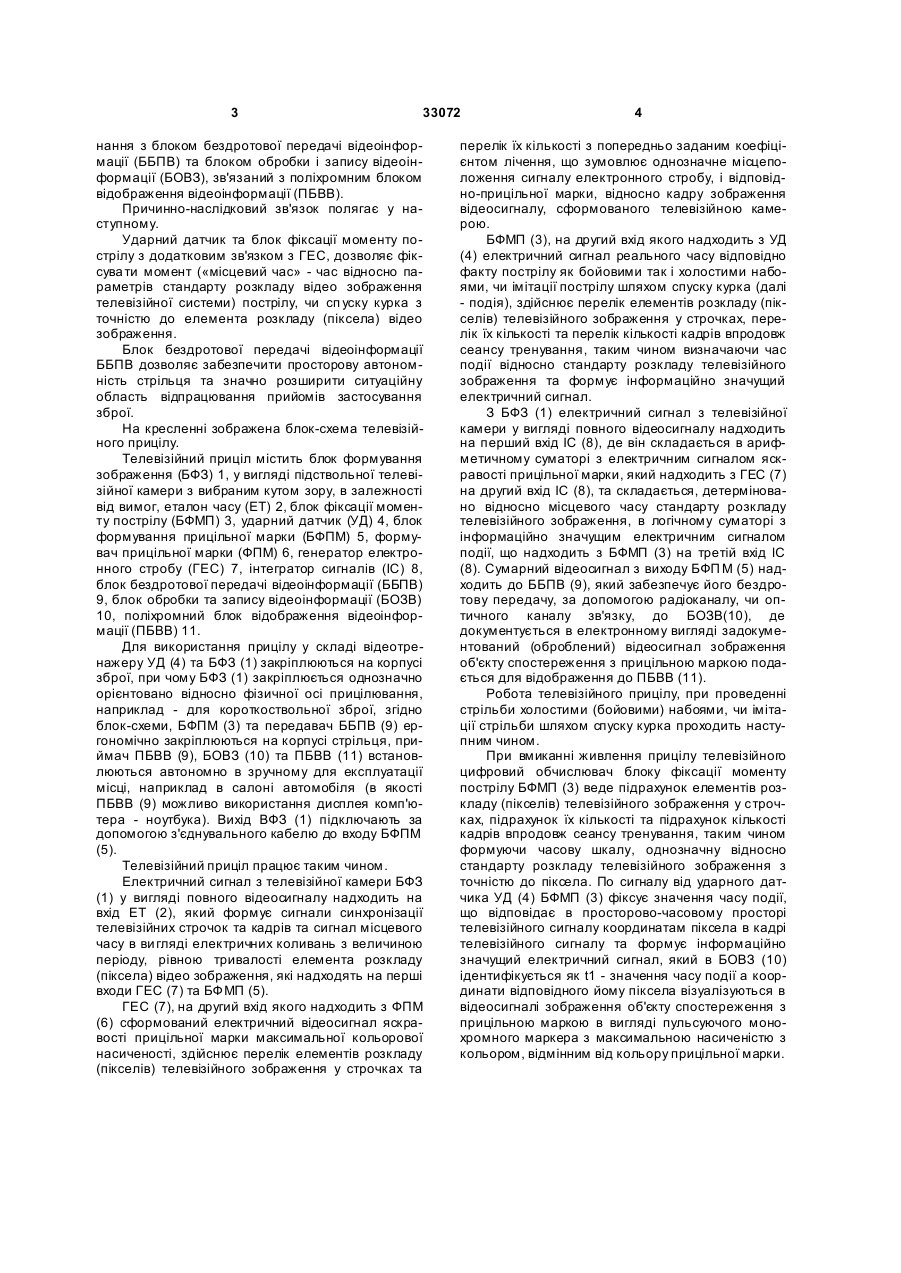

Телевізійний приціл, що включає блок формування зображення, поліхромний блок відображення відеоінформації, між якими послідовно включено блок формування прицільної марки, який 3 33072 нання з блоком бездротової передачі відеоінформації (ББПВ) та блоком обробки і запису відеоінформації (БОВЗ), зв'язаний з поліхромним блоком відображення відеоінформації (ПБВВ). Причинно-наслідковий зв'язок полягає у наступному. Ударний датчик та блок фіксації моменту пострілу з додатковим зв'язком з ГЕС, дозволяє фіксува ти момент («місцевий час» - час відносно параметрів стандарту розкладу відео зображення телевізійної системи) пострілу, чи сп уску курка з точністю до елемента розкладу (піксела) відео зображення. Блок бездротової передачі відеоінформації ББПВ дозволяє забезпечити просторову автономність стрільця та значно розширити ситуаційну область відпрацювання прийомів застосування зброї. На кресленні зображена блок-схема телевізійного прицілу. Телевізійний приціл містить блок формування зображення (БФЗ) 1, у вигляді підствольної телевізійної камери з вибраним кутом зору, в залежності від вимог, еталон часу (ЕТ) 2, блок фіксації моменту пострілу (БФМП) 3, ударний датчик (УД) 4, блок формування прицільної марки (БФПМ) 5, формувач прицільної марки (ФПМ) 6, генератор електронного стробу (ГЕС) 7, інтегратор сигналів (ІС) 8, блок бездротової передачі відеоінформації (ББПВ) 9, блок обробки та запису відеоінформації (БОЗВ) 10, поліхромний блок відображення відеоінформації (ПБВВ) 11. Для використання прицілу у складі відеотренажеру УД (4) та БФЗ (1) закріплюються на корпусі зброї, при чому БФЗ (1) закріплюється однозначно орієнтовано відносно фізичної осі прицілювання, наприклад - для короткоствольної зброї, згідно блок-схеми, БФПМ (3) та передавач ББПВ (9) ергономічно закріплюються на корпусі стрільця, приймач ПБВВ (9), БОВЗ (10) та ПБВВ (11) встановлюються автономно в зручному для експлуатації місці, наприклад в салоні автомобіля (в якості ПБВВ (9) можливо використання дисплея комп'ютера - ноутбука). Вихід ВФЗ (1) підключають за допомогою з'єднувального кабелю до входу БФПМ (5). Телевізійний приціл працює таким чином. Електричний сигнал з телевізійної камери БФЗ (1) у вигляді повного відеосигналу надходить на вхід ЕТ (2), який формує сигнали синхронізації телевізійних строчок та кадрів та сигнал місцевого часу в ви гляді електричних коливань з величиною періоду, рівною тривалості елемента розкладу (піксела) відео зображення, які надходять на перші входи ГЕС (7) та БФМП (5). ГЕС (7), на другий вхід якого надходить з ФПМ (6) сформований електричний відеосигнал яскравості прицільної марки максимальної кольорової насиченості, здійснює перелік елементів розкладу (пікселів) телевізійного зображення у строчках та 4 перелік їх кількості з попередньо заданим коефіцієнтом лічення, що зумовлює однозначне місцеположення сигналу електронного стробу, і відповідно-прицільної марки, відносно кадру зображення відеосигналу, сформованого телевізійною камерою. БФМП (3), на другий вхід якого надходить з УД (4) електричний сигнал реального часу відповідно факту пострілу як бойовими так і холостими набоями, чи імітації пострілу шляхом спуску курка (далі - подія), здійснює перелік елементів розкладу (пікселів) телевізійного зображення у строчках, перелік їх кількості та перелік кількості кадрів впродовж сеансу тренування, таким чином визначаючи час події відносно стандарту розкладу телевізійного зображення та формує інформаційно значущий електричний сигнал. З БФЗ (1) електричний сигнал з телевізійної камери у вигляді повного відеосигналу надходить на перший вхід ІС (8), де він складається в арифметичному суматорі з електричним сигналом яскравості прицільної марки, який надходить з ГЕС (7) на другий вхід ІС (8), та складається, детерміновано відносно місцевого часу стандарту розкладу телевізійного зображення, в логічному суматорі з інформаційно значущим електричним сигналом події, що надходить з БФМП (3) на третій вхід ІС (8). Сумарний відеосигнал з виходу БФП М (5) надходить до ББПВ (9), який забезпечує його бездротову передачу, за допомогою радіоканалу, чи оптичного каналу зв'язку, до БОЗВ(10), де документується в електронному вигляді задокументований (оброблений) відеосигнал зображення об'єкту спостереження з прицільною маркою подається для відображення до ПБВВ (11). Робота телевізійного прицілу, при проведенні стрільби холостими (бойовими) набоями, чи імітації стрільби шляхом спуску курка проходить наступним чином. При вмиканні живлення прицілу телевізійного цифровий обчислювач блоку фіксації моменту пострілу БФМП (3) веде підрахунок елементів розкладу (пікселів) телевізійного зображення у строчках, підрахунок їх кількості та підрахунок кількості кадрів впродовж сеансу тренування, таким чином формуючи часову шкалу, однозначну відносно стандарту розкладу телевізійного зображення з точністю до піксела. По сигналу від ударного датчика УД (4) БФМП (3) фіксує значення часу події, що відповідає в просторово-часовому просторі телевізійного сигналу координатам піксела в кадрі телевізійного сигналу та формує інформаційно значущий електричний сигнал, який в БОВЗ (10) ідентифікується як t1 - значення часу події а координати відповідного йому піксела візуалізуються в відеосигналі зображення об'єкту спостереження з прицільною маркою в вигляді пульсуючого монохромного маркера з максимальною насиченістю з кольором, відмінним від кольору прицільної марки. 5 Комп’ютерна в ерстка О. Рябко 33072 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
