Дробострільний апарат

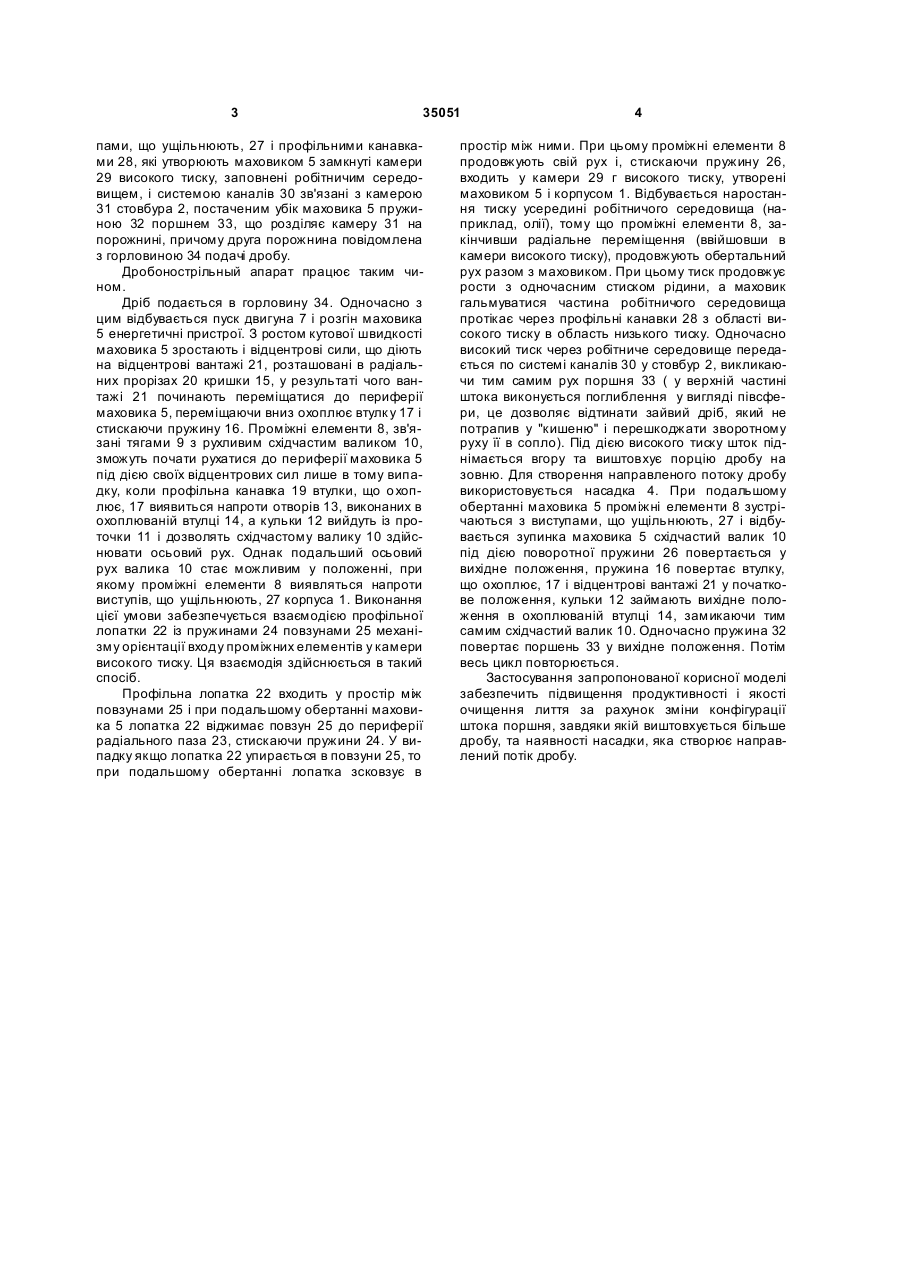

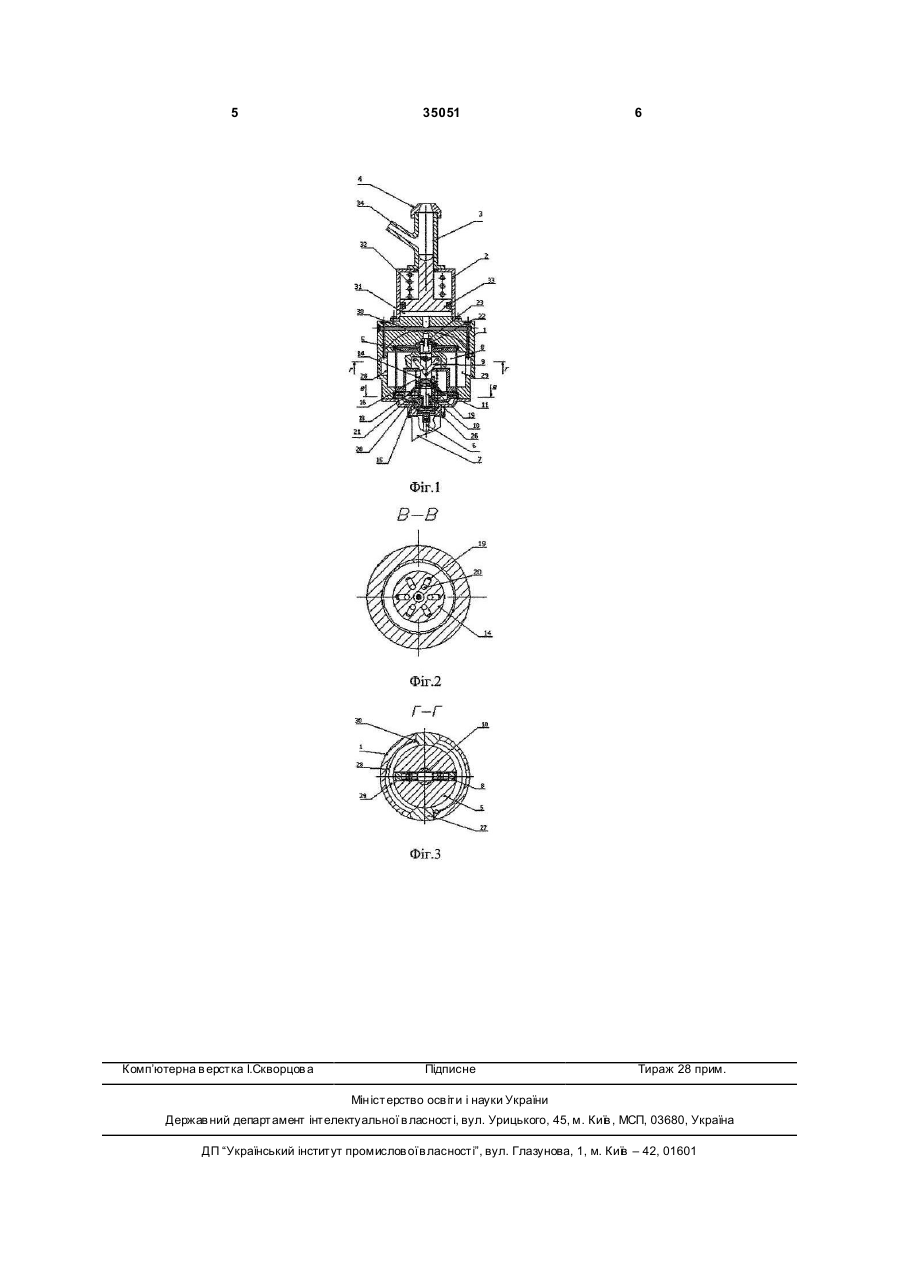

Дробострільний апарат, що вміщує енергетичний пристрій створення імпульсу високого тиску, складений поршень зі штоком, циліндр з робочою камерою і сопло, який відрізняється тим, що додатково на соплі розміщено насадку з конусною поверхнею всередині, а шток виконано з заглибленням у вигляді півсфери. (19) (21) u200805296 (22) 23.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ГУНЬКО ІННА ІВАНІВН А, U A, ГРЕБЕНЮК МИКОЛА МИКОЛАЙОВИЧ, UA, ПОРОХНЯ СЕРГІЙ ВАСИЛЬОВИЧ, UA (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 35051 пами, що ущільнюють, 27 і профільними канавками 28, які утворюють маховиком 5 замкнуті камери 29 високого тиску, заповнені робітничим середовищем, і системою каналів 30 зв'язані з камерою 31 стовбура 2, постаченим убік маховика 5 пружиною 32 поршнем 33, що розділяє камеру 31 на порожнині, причому друга порожнина повідомлена з горловиною 34 подачі дробу. Дробонострільный апарат працює таким чином. Дріб подається в горловину 34. Одночасно з цим відбувається пуск двигуна 7 і розгін маховика 5 енергетичні пристрої. З ростом кутової швидкості маховика 5 зростають і відцентрові сили, що діють на відцентрові вантажі 21, розташовані в радіальних прорізах 20 кришки 15, у результаті чого вантажі 21 починають переміщатися до периферії маховика 5, переміщаючи вниз охоплює втулк у 17 і стискаючи пружину 16. Проміжні елементи 8, зв'язані тягами 9 з рухливим східчастим валиком 10, зможуть почати рухатися до периферії маховика 5 під дією своїх відцентрових сил лише в тому випадку, коли профільна канавка 19 втулки, що о хоплює, 17 виявиться напроти отворів 13, виконаних в охоплюваній втулці 14, а кульки 12 вийдуть із проточки 11 і дозволять східчастому валику 10 здійснювати осьовий рух. Однак подальший осьовий рух валика 10 стає можливим у положенні, при якому проміжні елементи 8 виявляться напроти виступів, що ущільнюють, 27 корпуса 1. Виконання цієї умови забезпечується взаємодією профільної лопатки 22 із пружинами 24 повзунами 25 механізму орієнтації входу проміжних елементів у камери високого тиску. Ця взаємодія здійснюється в такий спосіб. Профільна лопатка 22 входить у простір між повзунами 25 і при подальшому обертанні маховика 5 лопатка 22 віджимає повзун 25 до периферії радіального паза 23, стискаючи пружини 24. У випадку якщо лопатка 22 упирається в повзуни 25, то при подальшому обертанні лопатка зсковзує в 4 простір між ними. При цьому проміжні елементи 8 продовжують свій рух і, стискаючи пружину 26, входить у камери 29 г високого тиску, утворені маховиком 5 і корпусом 1. Відбувається наростання тиску усередині робітничого середовища (наприклад, олії), тому що проміжні елементи 8, закінчивши радіальне переміщення (ввійшовши в камери високого тиску), продовжують обертальний рух разом з маховиком. При цьому тиск продовжує рости з одночасним стиском рідини, а маховик гальмуватися частина робітничого середовища протікає через профільні канавки 28 з області високого тиску в область низького тиску. Одночасно високий тиск через робітниче середовище передається по системі каналів 30 у стовбур 2, викликаючи тим самим рух поршня 33 ( у верхній частині штока виконується поглиблення у вигляді півсфери, це дозволяє відтинати зайвий дріб, який не потрапив у "кишеню" і перешкоджати зворотному руху її в сопло). Під дією високого тиску шток піднімається вгору та виштовхує порцію дробу на зовню. Для створення направленого потоку дробу використовується насадка 4. При подальшому обертанні маховика 5 проміжні елементи 8 зустрічаються з виступами, що ущільнюють, 27 і відбувається зупинка маховика 5 східчастий валик 10 під дією поворотної пружини 26 повертається у вихідне положення, пружина 16 повертає втулку, що охоплює, 17 і відцентрові вантажі 21 у початкове положення, кульки 12 займають вихідне положення в охоплюваній втулці 14, замикаючи тим самим східчастий валик 10. Одночасно пружина 32 повертає поршень 33 у вихідне положення. Потім весь цикл повторюється. Застосування запропонованої корисної моделі забезпечить підвищення продуктивності і якості очищення лиття за рахунок зміни конфігурації штока поршня, завдяки якій виштовхується більше дробу, та наявності насадки, яка створює направлений потік дробу. 5 Комп’ютерна в ерстка І.Скворцов а 35051 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
