Електродний нагрівник рідини

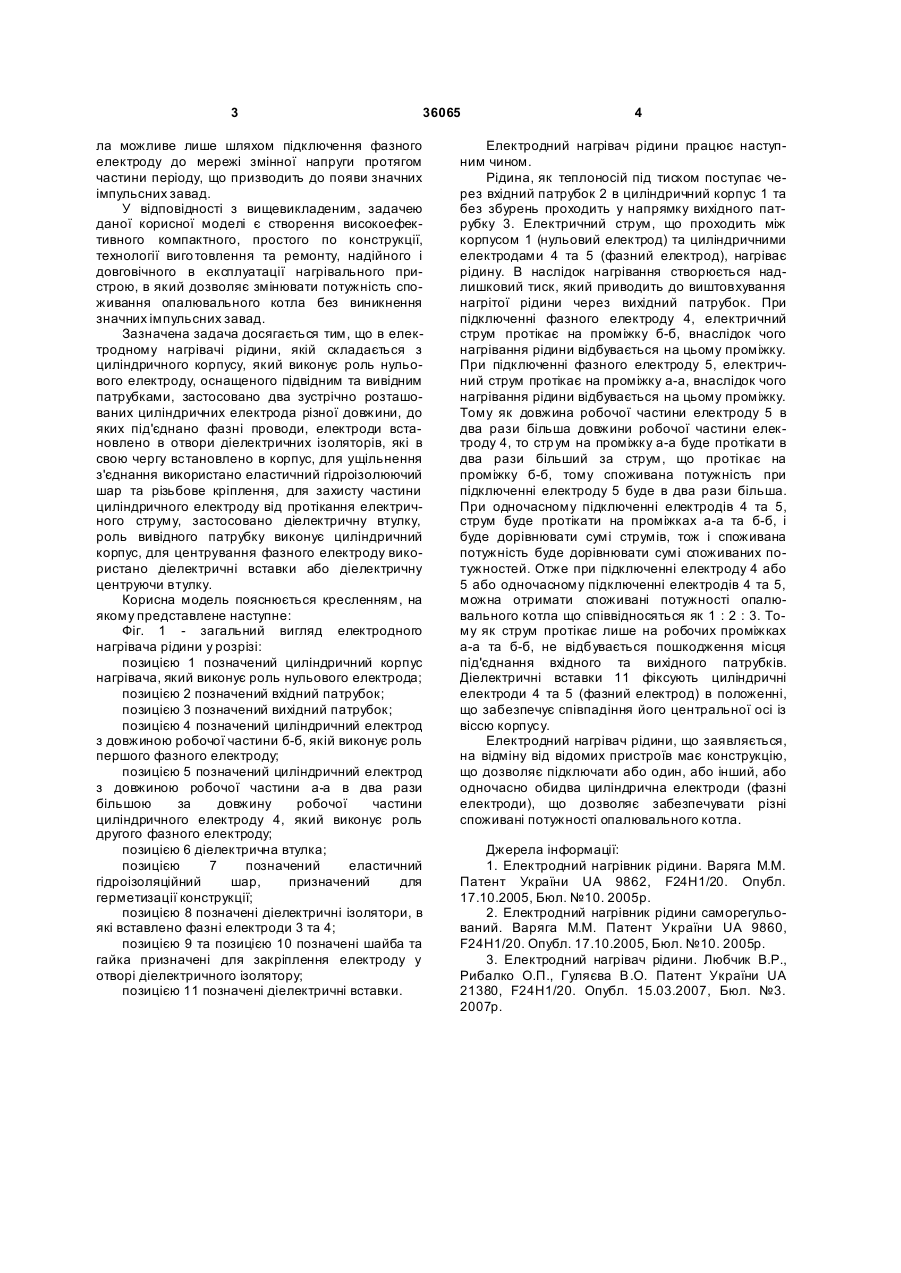

Електродний нагрівник рідини, що містить циліндричний корпус, який виступає в ролі нульо 3 36065 ла можливе лише шляхом підключення фазного електроду до мережі змінної напруги протягом частини періоду, що призводить до появи значних імпульсних завад. У відповідності з вищевикладеним, задачею даної корисної моделі є створення високоефективного компактного, простого по конструкції, технології виго товлення та ремонту, надійного і довговічного в експлуатації нагрівального пристрою, в який дозволяє змінювати потужність споживання опалювального котла без виникнення значних імпульсних завад. Зазначена задача досягається тим, що в електродному нагрівачі рідини, якій складається з циліндричного корпусу, який виконує роль нульового електроду, оснащеного підвідним та вивідним патрубками, застосовано два зустрічно розташованих циліндричних електрода різної довжини, до яких під'єднано фазні проводи, електроди встановлено в отвори діелектричних ізоляторів, які в свою чергу встановлено в корпус, для ущільнення з'єднання використано еластичний гідроізолюючий шар та різьбове кріплення, для захисту частини циліндричного електроду від протікання електричного струму, застосовано діелектричну втулку, роль вивідного патрубку виконує циліндричний корпус, для центрування фазного електроду використано діелектричні вставки або діелектричну центруючи втулку. Корисна модель пояснюється кресленням, на якому представлене наступне: Фіг. 1 - загальний вигляд електродного нагрівача рідини у розрізі: позицією 1 позначений циліндричний корпус нагрівача, який виконує роль нульового електрода; позицією 2 позначений вхідний патрубок; позицією 3 позначений вихідний патрубок; позицією 4 позначений циліндричний електрод з довжиною робочої частини б-б, якій виконує роль першого фазного електроду; позицією 5 позначений циліндричний електрод з довжиною робочої частини а-а в два рази більшою за довжину робочої частини циліндричного електроду 4, який виконує роль другого фазного електроду; позицією 6 діелектрична втулка; позицією 7 позначений еластичний гідроізоляційний шар, призначений для герметизації конструкції; позицією 8 позначені діелектричні ізолятори, в які вставлено фазні електроди 3 та 4; позицією 9 та позицією 10 позначені шайба та гайка призначені для закріплення електроду у отворі діелектричного ізолятору; позицією 11 позначені діелектричні вставки. 4 Електродний нагрівач рідини працює наступним чином. Рідина, як теплоносій під тиском поступає через вхідний патрубок 2 в циліндричний корпус 1 та без збурень проходить у напрямку вихідного патрубку 3. Електричний струм, що проходить між корпусом 1 (нульовий електрод) та циліндричними електродами 4 та 5 (фазний електрод), нагріває рідину. В наслідок нагрівання створюється надлишковий тиск, який приводить до виштовхування нагрітої рідини через вихідний патрубок. При підключенні фазного електроду 4, електричний струм протікає на проміжку б-б, внаслідок чого нагрівання рідини відбувається на цьому проміжку. При підключенні фазного електроду 5, електричний струм протікає на проміжку а-а, внаслідок чого нагрівання рідини відбувається на цьому проміжку. Тому як довжина робочої частини електроду 5 в два рази більша довжини робочої частини електроду 4, то стр ум на проміжку а-а буде протікати в два рази більший за струм, що протікає на проміжку б-б, тому споживана потужність при підключенні електроду 5 буде в два рази більша. При одночасному підключенні електродів 4 та 5, струм буде протікати на проміжках а-а та б-б, і буде дорівнювати сумі струмів, тож і споживана потужність буде дорівнювати сумі споживаних потужностей. Отже при підключенні електроду 4 або 5 або одночасному підключенні електродів 4 та 5, можна отримати споживані потужності опалювального котла що співвідносяться як 1 : 2 : 3. Тому як струм протікає лише на робочих проміжках а-а та б-б, не відбувається пошкодження місця під'єднання вхідного та вихідного патрубків. Діелектричні вставки 11 фіксують циліндричні електроди 4 та 5 (фазний електрод) в положенні, що забезпечує співпадіння його центральної осі із віссю корпусу. Електродний нагрівач рідини, що заявляється, на відміну від відомих пристроїв має конструкцію, що дозволяє підключати або один, або інший, або одночасно обидва циліндрична електроди (фазні електроди), що дозволяє забезпечувати різні споживані потужності опалювального котла. Джерела інформації: 1. Електродний нагрівник рідини. Варяга М.М. Патент України UA 9862, F24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. 2. Електродний нагрівник рідини саморегульований. Варяга М.М. Патент України UA 9860, F24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. 3. Електродний нагрівач рідини. Любчик В.Р., Рибалко О.П., Гуляєва В.О. Патент України UA 21380, F24H1/20. Опубл. 15.03.2007, Бюл. №3. 2007р. 5 Комп’ютерна в ерстка Д. Шев ерун 36065 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
