Енергозберігаюча ректифікаційна установка для виробництва спирту етилового-сирцю

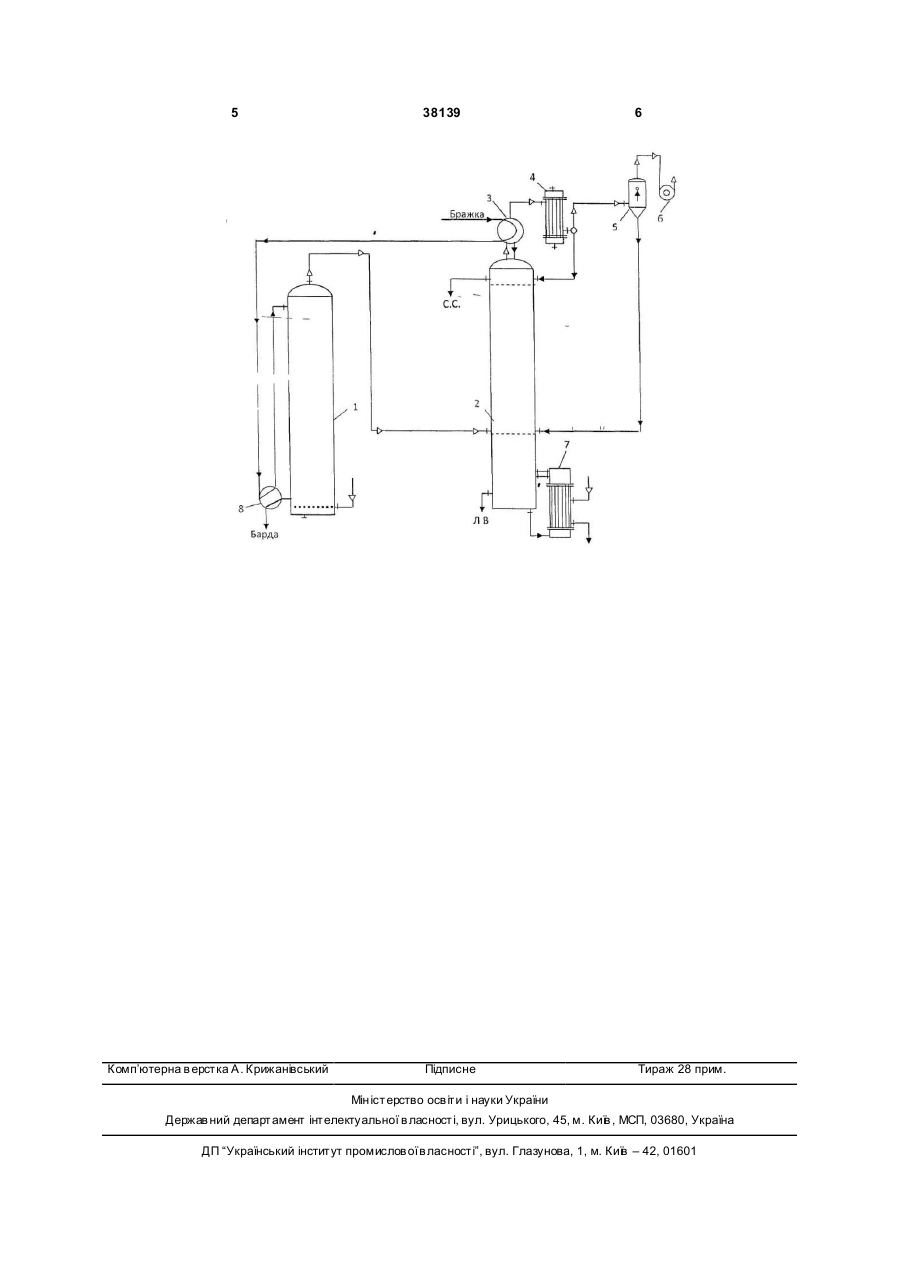

1. Енергозберігаюча ректифікаційна установка для виробництва спирту етилового-сирцю, що включає бражну, спиртову колону, де флегматор та систему тр убопроводів, яка відрізняється тим, що вер хня частина бражної колони зв'язана паровою комунікацією з тарілкою живлення спиртової колони. 2. Енергозберігаюча ректифікаційна установка для виробництва спирту етилового-сирцю за п. 1, яка відрізняє ться тим, що верх спиртової колони з'єднаний через дефлегматор, конденсаторспиртовловлювач та барометричний конденсатор з вакуум-насосом, комунікація бражки зв'язана з верхом бражної колони через дефлегматор та рекуперативний теплообмінник барди. (19) (21) u200808973 (22) 09.07.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) УКРАЇНЕЦЬ АНАТОЛІЙ ІВАНОВИЧ, UA, ЯКОВЕЦЬ ІВАН ІВАНОВИЧ, U A, СОСНИЦЬКИЙ ВІТАЛІЙ ВОЛОДИМИРОВИЧ, U A, ШИЯН ПЕТРО ЛЕОНІДОВИЧ, UA, ОЛІЙНІЧУК СЕРГІЙ ТИМОФІЙОВИЧ, UA, КИЗЮН ГРИГОРІЙ ОЛЕКСАНДРОВИЧ, UA, МІЩЕНКО ОЛЕКСІЙ СЕМЕНОВИЧ, UA, СИЗЬКО ВАЛЕРІЙ БОРИСОВИЧ, UA, РУДАКОВ ВОЛОДИ МИР КОСТЯНТИНОВИЧ, UA, БОЙКО ПЕТРО МИКОЛАЙОВИЧ, U A (73) НАУКОВО-ВИРОБНИЧЕ ТОВАРИСТВО "ІНТЕРМАШ", U A 3 38139 4 рування спирту відбувається в спиртовій колоні за її для догріву бражки до температури кипіння і знирахунок флегми, яка поступає на верхню тарілку зити загальні енерговитрати. спиртової колони з дефлегматора. У відгонній часНа Фіг. представлений варіант принципової тині спиртової колони спирт вилучається за допосхеми енергозберігаючої ректифікаційної установмогою гріючої пари. ки для виробництва спирту етилового-сирцю. Недоліком цієї установки є її енергоємність Енергозберігаюча ректифікаційна установка (значні питомі витрати гріючої пари), що погіршує (Фіг.) включає з'єднані між собою системою трубоконкурентоспроможність виробництва спирту етипроводів колону бражну 1 ,та спиртову 2, дефлегпового-сирию, як на внутрішньому, так і на зовнішматор 3, конденсатор-спиртовловлювач 4, бароньому ринках. метричний конденсатор 5, вакуум-насос 6, Спільним з винаходом, що заявляється, є такі кип'ятильник-випаровувач 7 та рекуперативний суттєві ознаки прототипу: наявність бражної, спиртеплообмінник барди 8. Верхня частина бражної тової колони та дефлегматора. ι колони 1 зв'язана паровою комунікацією з тарілВ основу корисної моделі поставлена задача кою живлення спиртової колони 2. Можливо верх створення енергозберігаючої ректифікаційної спиртової колони 2 з'єднувати через дефлегматор установки для виробництва спирту етилового3, конденсатор-спиртовловлювач 4 та барометрисирцю шляхом введення нових взаємозв'язків між чний конденсатор 5 з вакуум-насосом 6, а комуніелементами установки для забезпечення підвикацію бражки можливо зв'язувати з верхом бражщеної ефективності використання теплової енергії ної колони 1 через дефлегматор 3 та та зменшення питомих енерговитрат на процес рекуперативний теплообмінник барди 8. перегонки бражки та ректифікації спирту. Установка працює наступним чином. Технічний результат від реалізації запропоноДозрілу бражку подають в дефлегматор 3, де ваної корисної моделі полягає в створенні умов, за нагрівають до температури 60-70°C, догрів бражки яких зменшується температура кипіння рідини в до температури 85-90°C здійснюється в рекупераокремих елементах установки за рахунок створентивному теплообміннику барди 8. Водно-спиртова ня в останніх тиску нижче за атмосферний та рекпара з бражної колони з температурою теплообзшеративного використання теплоти водноміннику барди 8. Водно-спиртова пара з бражної спиртової пари бражної колони та барди. колони з температурою 92-96°C без попередньої Споживчі властивості, які пов'язані з технічним конденсації поступає в спиртову колону 2. Теплота результатом - зменшення питомих енерговитрат водно-спиртової пари бражної колони використона процес. вується для часткового обіїріву спиртової колони, Досягається технічний результат тим, що в остаточний обігрів спиртової колони здійснюється енергозберігаючій ректифікаційній установці для гріючою парою через кипятильник-випаровувач 7. виробництва спирту етилового-сирцю, що включає Несконденсовані в дефлегматорі водно-спиртові бражну, спиртову колони, дефлегматор та систему пари конденсуються в конденсаторітрубопроводів згідно з корисною моделлю верхня спиртовловлювачі 4. частина бражної колони зв'язана паровою комуніДля зменшення питомих енерговитрат в спиркацією з тарілкою живлення спиртової колони, мотовій колоні за допомогою барометричного конжливо верх спиртової колони з'єднати через деденсатору 5 та вакуум-насосу 6 підтримується флегматор, конденсатор-спиртовловлювач та вакуум, який забезпечує температуру кипіння на барометричний конденсатор з вакуум-насосом, верхній тарілці спиртової колони 2 в межах 60причому комунікація бражки зв'язувати з верхом 70°C. Барда і лютерна вода (ЛВ) відводяться з бражної колони через дефлегматор та рекупераустановки з куба бражної 1 та спиртової колони 2 тивний теплообмінник барди. відповідно. Спирт-сирець відбирається з верху Послідовне з'єднання верха спиртової колони спиртової колони. через дефлегматор, конденсаторПоказники, що підтверджують досягнення техспиртовловлювач та барометричний конденсатор нічного результату і переваги заявленої установки з вакуум-насосом створюють умови для зменшенв порівнянні з прототипом, представлені в таблиці. ня тиску та температури кипіння у відповідному обладнанні та зменшення за рахунок цього енерТаблиця говитрат на процес. З’єднання верха бражної колони паровою коУстановкаЗаявлена устаПоказник мунікацією з тарілкою живлення спиртової колони прототип новка дозволяє використовувати тепловий потенціал Питома витрата водно-спиртової пари з бражної колони для обігрігріючої пари, 32-34 26 - 28 ву спиртової колони. кг/дал З єднання кубу бражної колони з рекуперативним теплообмінником барди дозволяє використати 5 Комп’ютерна в ерстка А. Крижанівський 38139 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
