Варіатор

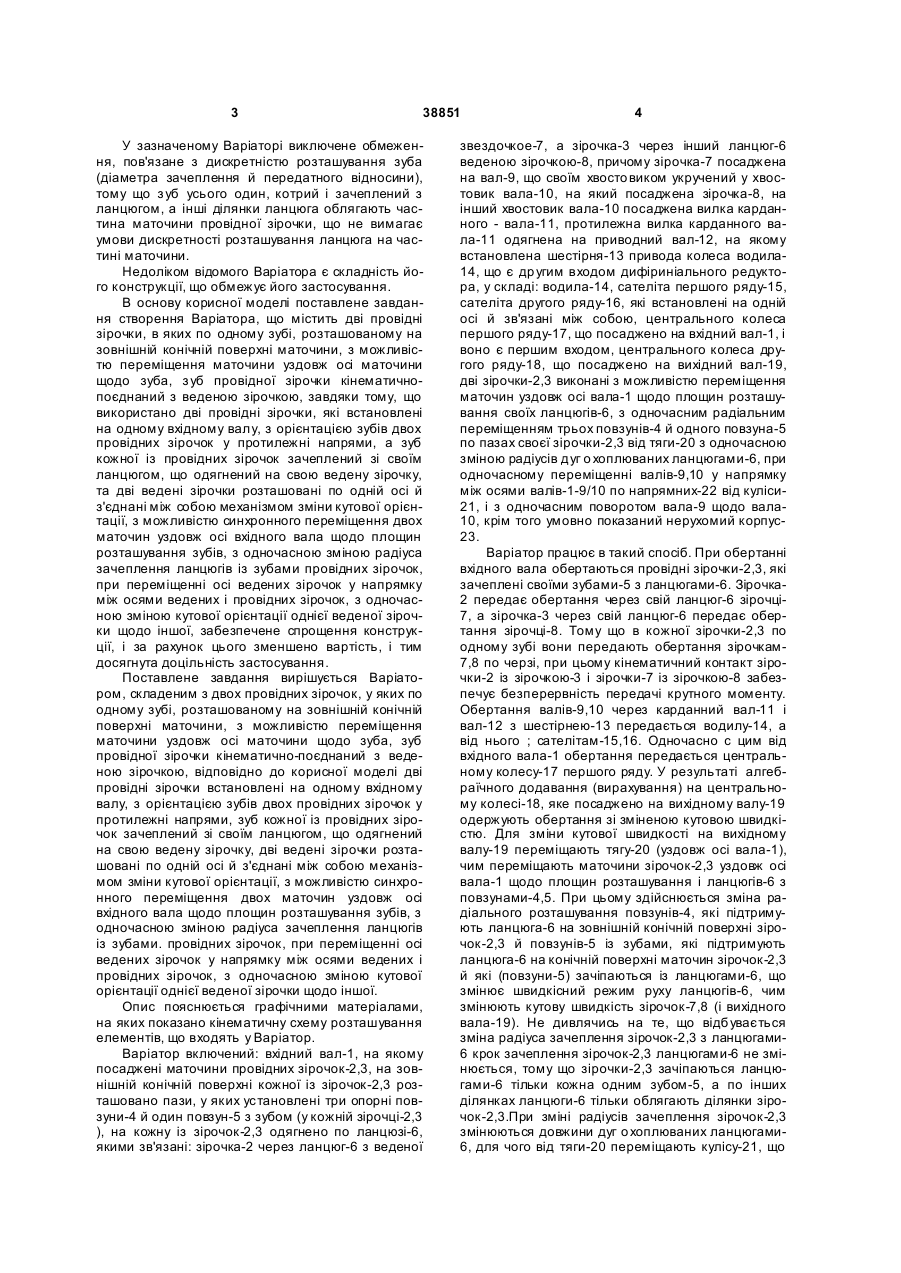

Варіатор, що містить дві ведучі зірочки, у яких по одному зубу, розташованому на зовнішній конічній поверхні маточини, з можливістю переміщення маточини уздовж осі маточини відносно зуба, зуб кожної ведучої зірочки кінематично з'єднаний з веденою зірочкою, який відрізняється тим, що дві ведучі зірочки встановлені на одному вхідному 3 38851 У зазначеному Варіаторі виключене обмеження, пов'язане з дискретністю розташування зуба (діаметра зачеплення й передатного відносини), тому що з уб усього один, котрий і зачеплений з ланцюгом, а інші ділянки ланцюга облягають частина маточини провідної зірочки, що не вимагає умови дискретності розташування ланцюга на частині маточини. Недоліком відомого Варіатора є складність його конструкції, що обмежує його застосування. В основу корисної моделі поставлене завдання створення Варіатора, що містить дві провідні зірочки, в яких по одному зубі, розташованому на зовнішній конічній поверхні маточини, з можливістю переміщення маточини уздовж осі маточини щодо зуба, з уб провідної зірочки кінематичнопоєднаний з веденою зірочкою, завдяки тому, що використано дві провідні зірочки, які встановлені на одному вхідному валу, з орієнтацією зубів двох провідних зірочок у протилежні напрями, а зуб кожної із провідних зірочок зачеплений зі своїм ланцюгом, що одягнений на свою ведену зірочку, та дві ведені зірочки розташовані по одній осі й з'єднані між собою механізмом зміни кутової орієнтації, з можливістю синхронного переміщення двох маточин уздовж осі вхідного вала щодо площин розташування зубів, з одночасною зміною радіуса зачеплення ланцюгів із зубами провідних зірочок, при переміщенні осі ведених зірочок у напрямку між осями ведених і провідних зірочок, з одночасною зміною кутової орієнтації однієї веденої зірочки щодо іншої, забезпечене спрощення конструкції, і за рахунок цього зменшено вартість, і тим досягнута доцільність застосування. Поставлене завдання вирішується Варіатором, складеним з двох провідних зірочок, у яких по одному зубі, розташованому на зовнішній конічній поверхні маточини, з можливістю переміщення маточини уздовж осі маточини щодо зуба, зуб провідної зірочки кінематично-поєднаний з веденою зірочкою, відповідно до корисної моделі дві провідні зірочки встановлені на одному вхідному валу, з орієнтацією зубів двох провідних зірочок у протилежні напрями, зуб кожної із провідних зірочок зачеплений зі своїм ланцюгом, що одягнений на свою ведену зірочку, дві ведені зірочки розташовані по одній осі й з'єднані між собою механізмом зміни кутової орієнтації, з можливістю синхронного переміщення двох маточин уздовж осі вхідного вала щодо площин розташування зубів, з одночасною зміною радіуса зачеплення ланцюгів із зубами. провідних зірочок, при переміщенні осі ведених зірочок у напрямку між осями ведених і провідних зірочок, з одночасною зміною кутової орієнтації однієї веденої зірочки щодо іншої. Опис пояснюється графічними матеріалами, на яких показано кінематичну схему розташування елементів, що входять у Варіатор. Варіатор включений: вхідний вал-1, на якому посаджені маточини провідних зірочок-2,3, на зовнішній конічній поверхні кожної із зірочок-2,3 розташовано пази, у яких установлені три опорні повзуни-4 й один повзун-5 з зубом (у кожній зірочці-2,3 ), на кожну із зірочок-2,3 одягнено по ланцюзі-6, якими зв'язані: зірочка-2 через ланцюг-6 з веденої 4 звездочкое-7, а зірочка-3 через інший ланцюг-6 веденою зірочкою-8, причому зірочка-7 посаджена на вал-9, що своїм хвосто виком укручений у хвостовик вала-10, на який посаджена зірочка-8, на інший хвостовик вала-10 посаджена вилка карданного - вала-11, протилежна вилка карданного вала-11 одягнена на приводний вал-12, на якому встановлена шестірня-13 привода колеса водила14, що є др угим входом дифіриніального редуктора, у складі: водила-14, сателіта першого ряду-15, сателіта другого ряду-16, які встановлені на одній осі й зв'язані між собою, центрального колеса першого ряду-17, що посаджено на вхідний вал-1, і воно є першим входом, центрального колеса другого ряду-18, що посаджено на вихідний вал-19, дві зірочки-2,3 виконані з можливістю переміщення маточин уздовж осі вала-1 щодо площин розташування своїх ланцюгів-6, з одночасним радіальним переміщенням трьох повзунів-4 й одного повзуна-5 по пазах своєї зірочки-2,3 від тяги-20 з одночасною зміною радіусів дуг о хоплюваних ланцюгами-6, при одночасному переміщенні валів-9,10 у напрямку між осями валів-1-9/10 по напрямних-22 від куліси21, і з одночасним поворотом вала-9 щодо вала10, крім того умовно показаний нерухомий корпус23. Варіатор працює в такий спосіб. При обертанні вхідного вала обертаються провідні зірочки-2,3, які зачеплені своїми зубами-5 з ланцюгами-6. Зірочка2 передає обертання через свій ланцюг-6 зірочці7, а зірочка-3 через свій ланцюг-6 передає обертання зірочці-8. Тому що в кожної зірочки-2,3 по одному зубі вони передають обертання зірочкам7,8 по черзі, при цьому кінематичний контакт зірочки-2 із зірочкою-3 і зірочки-7 із зірочкою-8 забезпечує безперервність передачі крутного моменту. Обертання валів-9,10 через карданний вал-11 і вал-12 з шестірнею-13 передається водилу-14, а від нього ; сателітам-15,16. Одночасно с цим від вхідного вала-1 обертання передається центральному колесу-17 першого ряду. У результаті алгебраїчного додавання (вирахування) на центральному колесі-18, яке посаджено на вихідному валу-19 одержують обертання зі зміненою кутовою швидкістю. Для зміни кутової швидкості на вихідному валу-19 переміщають тягу-20 (уздовж осі вала-1), чим переміщають маточини зірочок-2,3 уздовж осі вала-1 щодо площин розташування і ланцюгів-6 з повзунами-4,5. При цьому здійснюється зміна радіального розташування повзунів-4, які підтримують ланцюга-6 на зовнішній конічній поверхні зірочок-2,3 й повзунів-5 із зубами, які підтримують ланцюга-6 на конічній поверхні маточин зірочок-2,3 й які (повзуни-5) зачіпаються із ланцюгами-6, що змінює швидкісний режим руху ланцюгів-6, чим змінюють кутову швидкість зірочок-7,8 (і вихідного вала-19). He дивлячись на те, що відбувається зміна радіуса зачеплення зірочок-2,3 з ланцюгами6 крок зачеплення зірочок-2,3 ланцюгами-6 не змінюється, тому що зірочки-2,3 зачіпаються ланцюгами-6 тільки кожна одним зубом-5, а по інших ділянках ланцюги-6 тільки облягають ділянки зірочок-2,3.При зміні радіусів зачеплення зірочок-2,3 змінюються довжини дуг о хоплюваних ланцюгами6, для чого від тяги-20 переміщають кулісу-21, що 5 38851 переміщає по напрямних-22 опори валів-9,10. При цьому за рахунок руху тяги-20 здійснюється укручування (або викручування) хвостовика вала-9 у хвостовик вала-10. Цим здійснюється зміна кутової орієнтації зірочок-7,8 відносно одна іншої. У представленому Варіаторі здійснюється безступінчаста зміна ( збільшення або зменшення до нуля й подальше збільшення в протилежному напрямку) кутової швидкості виходу-19 за рахунок швидкості входу-1 зі швидкістю входу-1 зміненою зірочками-2,3 через ланцюги-6 та зірочки-7,8. При цьому немає обмеження на напрямок передачі обертання. Використовуючи Варіаторну пару, у складі двох Варіаторів, які з'єднані між собою вихідними валами-19 можна одержати зміну передатного Комп’ютерна в ерстка І.Скворцов а 6 відносини в необмеженому по величині швидкості інтервал -¥£і+£¥ Застосування Варіатора в автомобілі замість муфти зчеплення, коробки зміни передач, головної гальмової системи, зупинного гальма, а в гусеничної машини й у складі бортових передач (за аналогією можливо і в колісної машин) для керування поворотами спростить конструкцію автомобіля, чим зменшить його вартість і підвищить його надійність, тому що раніше використовані - але замінені елементи були найменш надійними. Крім того значно спроститься керування рухом: особливо рушання після стоянки на підйом й зміна швидкісного режиму руху, за рахунок гальмування двигуном, що значно підвищить безпеку дорожнього руху. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
