Кільцева опора

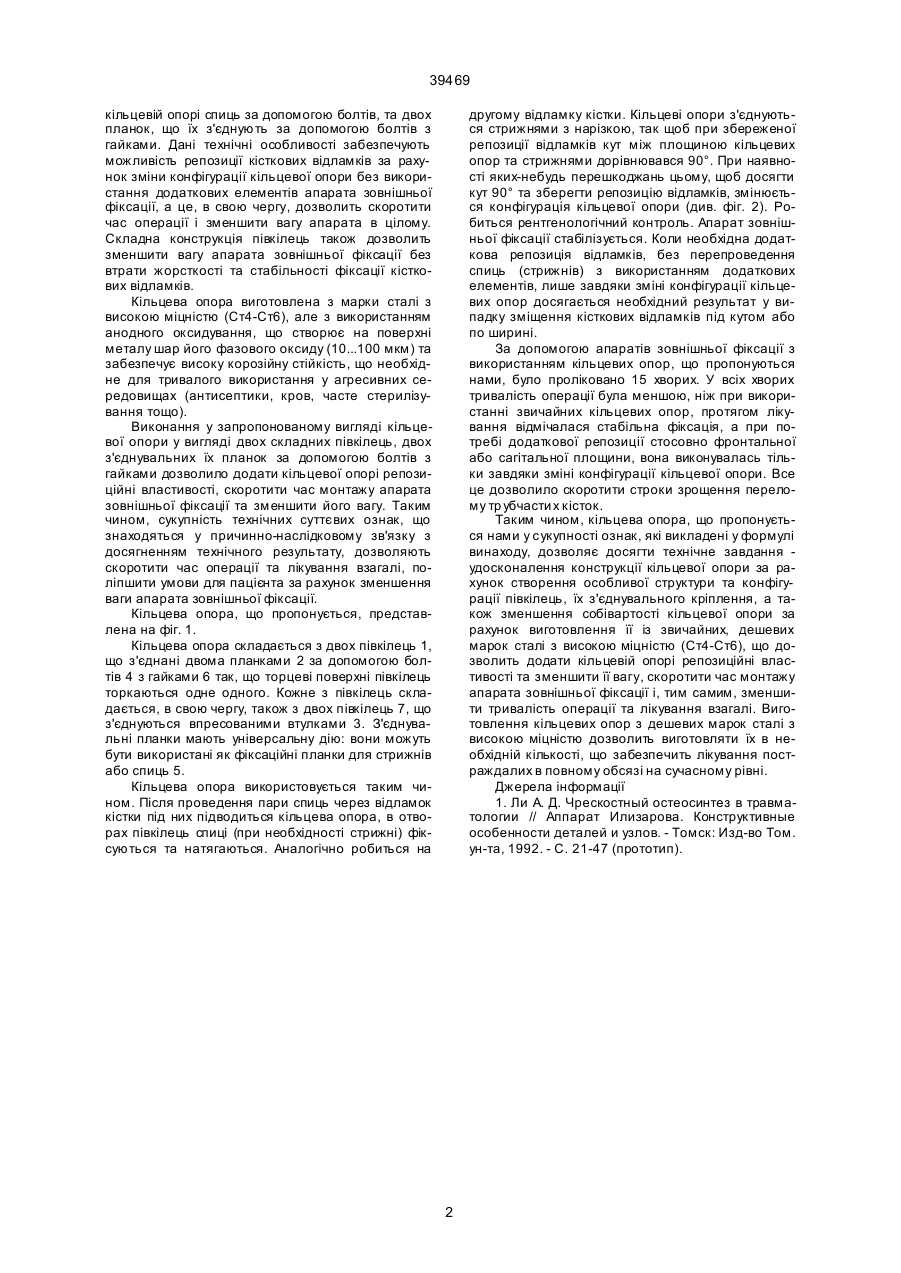

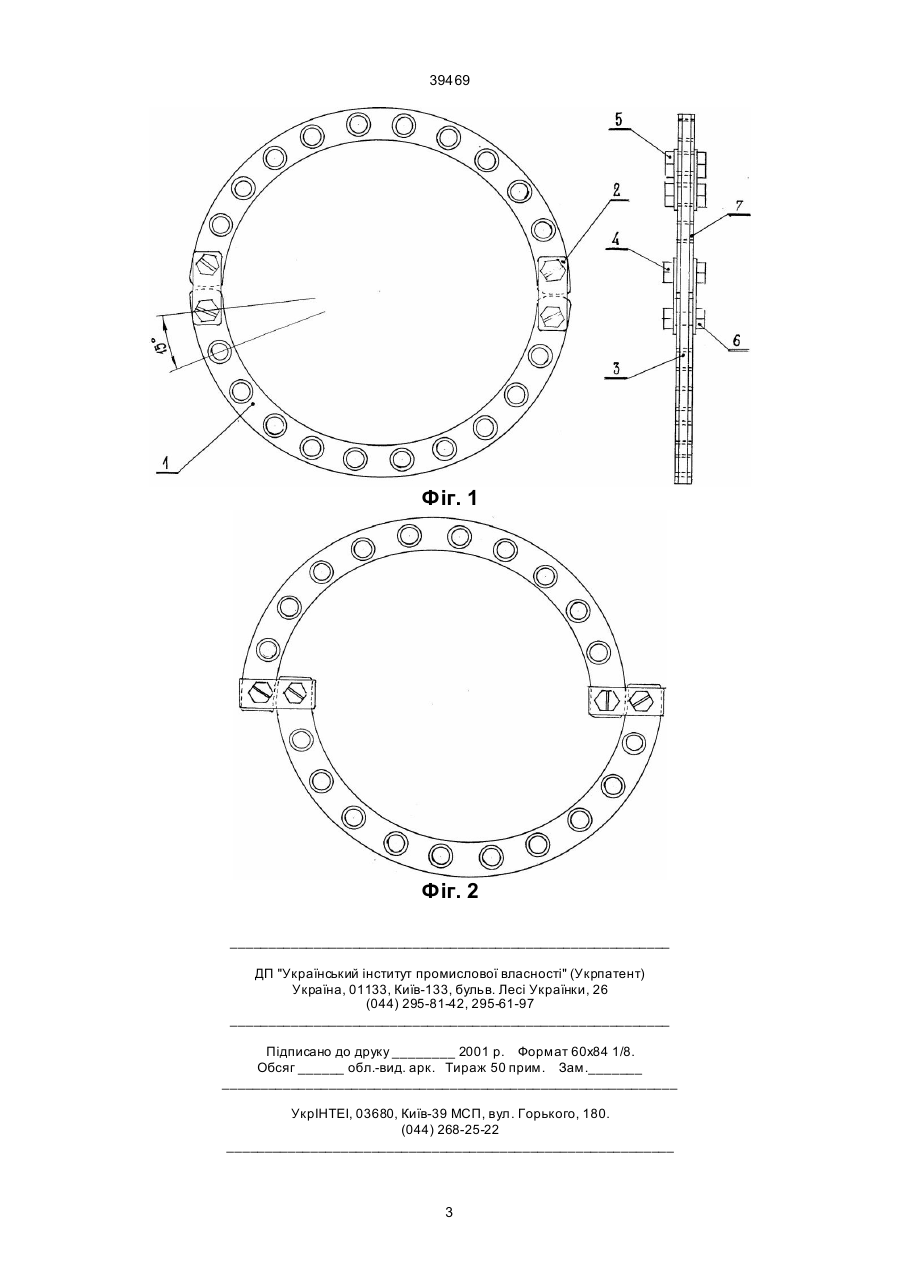

1. Кільцева опора, що складається з двох півкілець, яка відрізняється тим, що кожне півкільце 39469 кільцевій опорі спиць за допомогою болтів, та двох планок, що їх з'єднують за допомогою болтів з гайками. Дані технічні особливості забезпечують можливість репозиції кісткових відламків за рахунок зміни конфігурації кільцевої опори без використання додаткових елементів апарата зовнішньої фіксації, а це, в свою чергу, дозволить скоротити час операції і зменшити вагу апарата в цілому. Складна конструкція півкілець також дозволить зменшити вагу апарата зовнішньої фіксації без втрати жорсткості та стабільності фіксації кісткових відламків. Кільцева опора виготовлена з марки сталі з високою міцністю (Ст4-Ст6), але з використанням анодного оксидування, що створює на поверхні металу шар його фазового оксиду (10...100 мкм) та забезпечує високу корозійну стійкість, що необхідне для тривалого використання у агресивних середовищах (антисептики, кров, часте стерилізування тощо). Виконання у запропонованому вигляді кільцевої опори у вигляді двох складних півкілець, двох з'єднувальних їх планок за допомогою болтів з гайками дозволило додати кільцевої опорі репозиційні властивості, скоротити час монтажу апарата зовнішньої фіксації та зменшити його вагу. Таким чином, сукупність технічних суттєвих ознак, що знаходяться у причинно-наслідковому зв'язку з досягненням технічного результату, дозволяють скоротити час операції та лікування взагалі, поліпшити умови для пацієнта за рахунок зменшення ваги апарата зовнішньої фіксації. Кільцева опора, що пропонується, представлена на фіг. 1. Кільцева опора складається з двох півкілець 1, що з'єднані двома планками 2 за допомогою болтів 4 з гайками 6 так, що торцеві поверхні півкілець торкаються одне одного. Кожне з півкілець складається, в свою чергу, також з двох півкілець 7, що з'єднуються впресованими втулками 3. З'єднувальні планки мають універсальну дію: вони можуть бути використані як фіксаційні планки для стрижнів або спиць 5. Кільцева опора використовується таким чином. Після проведення пари спиць через відламок кістки під них підводиться кільцева опора, в отворах півкілець спиці (при необхідності стрижні) фіксуються та натягаються. Аналогічно робиться на другому відламку кістки. Кільцеві опори з'єднуються стрижнями з нарізкою, так щоб при збереженої репозиції відламків кут між площиною кільцевих опор та стрижнями дорівнювався 90°. При наявності яких-небудь перешкоджань цьому, щоб досягти кут 90° та зберегти репозицію відламків, змінюється конфігурація кільцевої опори (див. фіг. 2). Робиться рентгенологічний контроль. Апарат зовнішньої фіксації стабілізується. Коли необхідна додаткова репозиція відламків, без перепроведення спиць (стрижнів) з використанням додаткових елементів, лише завдяки зміні конфігурації кільцевих опор досягається необхідний результат у випадку зміщення кісткових відламків під кутом або по ширині. За допомогою апаратів зовнішньої фіксації з використанням кільцевих опор, що пропонуються нами, було проліковано 15 хворих. У всіх хворих тривалість операції була меншою, ніж при використанні звичайних кільцевих опор, протягом лікування відмічалася стабільна фіксація, а при потребі додаткової репозиції стосовно фронтальної або сагітальної площини, вона виконувалась тільки завдяки зміні конфігурації кільцевої опори. Все це дозволило скоротити строки зрощення перелому тр убчасти х кісток. Таким чином, кільцева опора, що пропонується нами у сукупності ознак, які викладені у формулі винаходу, дозволяє досягти технічне завдання удосконалення конструкції кільцевої опори за рахунок створення особливої структури та конфігурації півкілець, їх з'єднувального кріплення, а також зменшення собівартості кільцевої опори за рахунок виготовлення її із звичайних, дешевих марок сталі з високою міцністю (Ст4-Ст6), що дозволить додати кільцевій опорі репозиційні властивості та зменшити її вагу, скоротити час монтажу апарата зовнішньої фіксації і, тим самим, зменшити тривалість операції та лікування взагалі. Виготовлення кільцевих опор з дешевих марок сталі з високою міцністю дозволить виготовляти їх в необхідній кількості, що забезпечить лікування постраждалих в повному обсязі на сучасному рівні. Джерела інформації 1. Ли А. Д. Чрескостный остеосинтез в травматологии // Аппарат Илизарова. Конструктивные особенности деталей и узлов. - Томск: Изд-во Том. ун-та, 1992. - С. 21-47 (прототип). 2 39469 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
