Пристрій для складання і зварювання труб

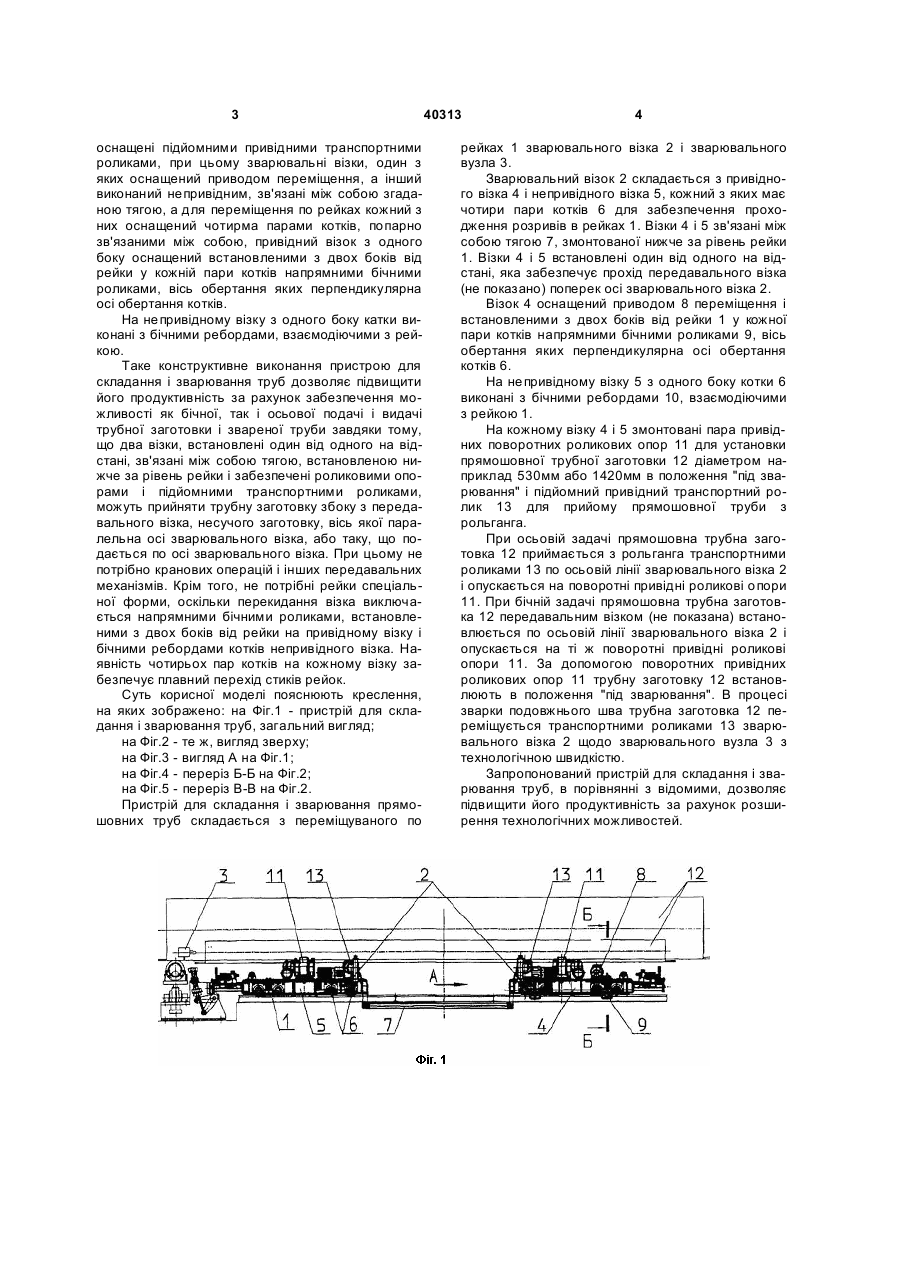

1. Пристрій для складання і зварювання труб, що містить зварювальні візки, виконані з можливістю переміщення по рейках на котках, роликові опори для трубної заготовки, змонтовані на візках, і зварювальний вузол, який відрізняється тим, що він додатково оснащений тягою, змонтованою нижче за рівень рейок, роликові опори для трубної заготовки виконані привідними і поворотними, а 3 оснащені підйомними привідними транспортними роликами, при цьому зварювальні візки, один з яких оснащений приводом переміщення, а інший виконаний непривідним, зв'язані між собою згаданою тягою, а для переміщення по рейках кожний з них оснащений чотирма парами котків, попарно зв'язаними між собою, привідний візок з одного боку оснащений встановленими з двох боків від рейки у кожній пари котків напрямними бічними роликами, вісь обертання яких перпендикулярна осі обертання котків. На непривідному візку з одного боку катки виконані з бічними ребордами, взаємодіючими з рейкою. Таке конструктивне виконання пристрою для складання і зварювання труб дозволяє підвищити його продуктивність за рахунок забезпечення можливості як бічної, так і осьової подачі і видачі трубної заготовки і звареної труби завдяки тому, що два візки, встановлені один від одного на відстані, зв'язані між собою тягою, встановленою нижче за рівень рейки і забезпечені роликовими опорами і підйомними транспортними роликами, можуть прийняти трубну заготовку збоку з передавального візка, несучого заготовку, вісь якої паралельна осі зварювального візка, або таку, що подається по осі зварювального візка. При цьому не потрібно кранових операцій і інших передавальних механізмів. Крім того, не потрібні рейки спеціальної форми, оскільки перекидання візка виключається напрямними бічними роликами, встановленими з двох боків від рейки на привідному візку і бічними ребордами котків непривідного візка. Наявність чотирьох пар котків на кожному візку забезпечує плавний перехід стиків рейок. Суть корисної моделі пояснюють креслення, на яких зображено: на Фіг.1 - пристрій для складання і зварювання труб, загальний вигляд; на Фіг.2 - те ж, вигляд зверху; на Фіг.3 - вигляд А на Фіг.1; на Фіг.4 - переріз Б-Б на Фіг.2; на Фіг.5 - переріз В-В на Фіг.2. Пристрій для складання і зварювання прямошовних труб складається з переміщуваного по 40313 4 рейках 1 зварювального візка 2 і зварювального вузла 3. Зварювальний візок 2 складається з привідного візка 4 і непривідного візка 5, кожний з яких має чотири пари котків 6 для забезпечення проходження розривів в рейках 1. Візки 4 і 5 зв'язані між собою тягою 7, змонтованої нижче за рівень рейки 1. Візки 4 і 5 встановлені один від одного на відстані, яка забезпечує прохід передавального візка (не показано) поперек осі зварювального візка 2. Візок 4 оснащений приводом 8 переміщення і встановленими з двох боків від рейки 1 у кожної пари котків напрямними бічними роликами 9, вісь обертання яких перпендикулярна осі обертання котків 6. На непривідному візку 5 з одного боку котки 6 виконані з бічними ребордами 10, взаємодіючими з рейкою 1. На кожному візку 4 і 5 змонтовані пара привідних поворотних роликових опор 11 для установки прямошовної трубної заготовки 12 діаметром наприклад 530мм або 1420мм в положення "під зварювання" і підйомний привідний транспортний ролик 13 для прийому прямошовної труби з рольганга. При осьовій задачі прямошовна трубна заготовка 12 приймається з рольганга транспортними роликами 13 по осьовій лінії зварювального візка 2 і опускається на поворотні привідні роликові опори 11. При бічній задачі прямошовна трубна заготовка 12 передавальним візком (не показана) встановлюється по осьовій лінії зварювального візка 2 і опускається на ті ж поворотні привідні роликові опори 11. За допомогою поворотних привідних роликових опор 11 трубну заготовку 12 встановлюють в положення "під зварювання". В процесі зварки подовжнього шва трубна заготовка 12 переміщується транспортними роликами 13 зварювального візка 2 щодо зварювального вузла 3 з технологічною швидкістю. Запропонований пристрій для складання і зварювання труб, в порівнянні з відомими, дозволяє підвищити його продуктивність за рахунок розширення технологічних можливостей. 5 Комп’ютерна верстка Л.Литвиненко 40313 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
