Шнековий прес

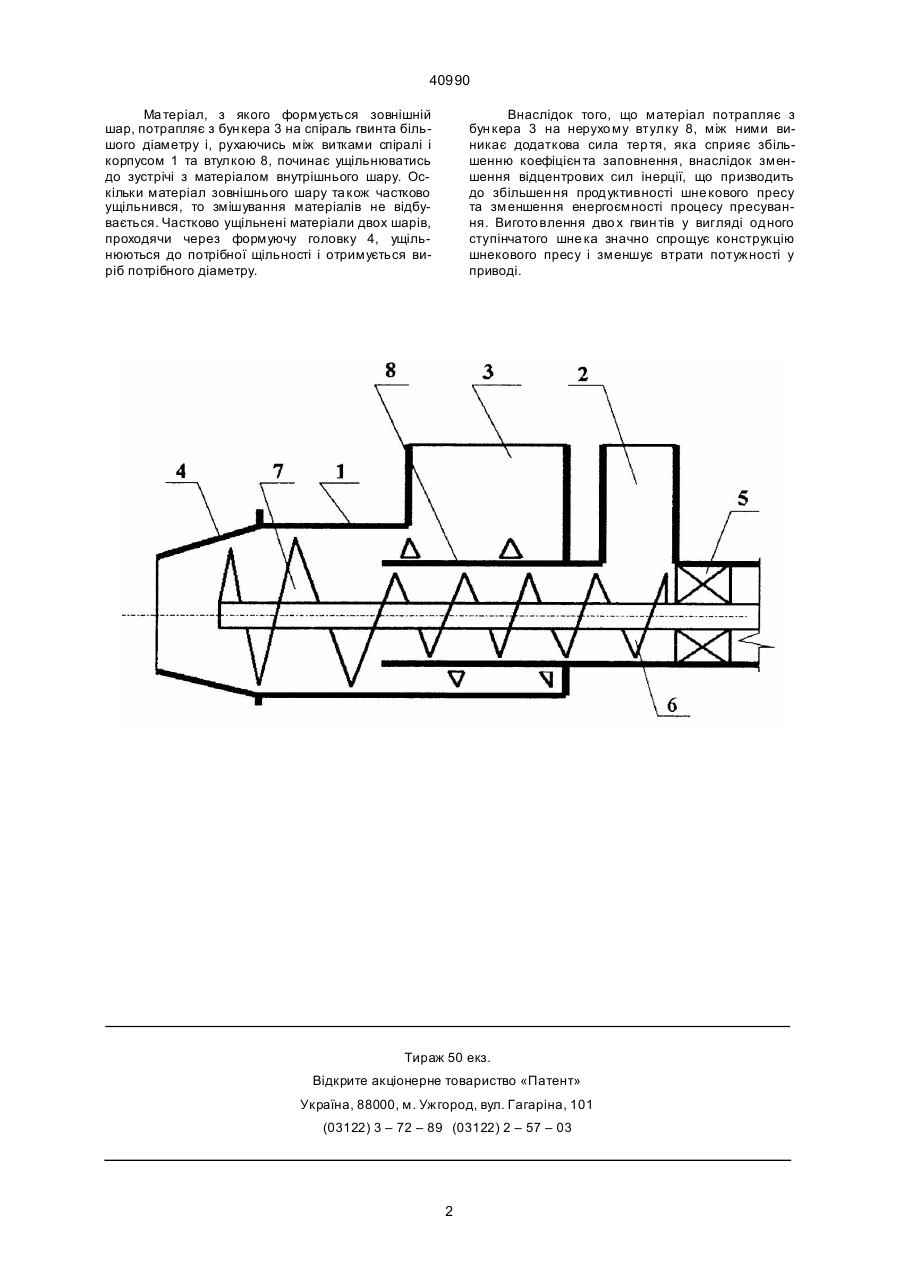

Шнековий прес, що складається з корпуса, завантажувальних бункерів, двох концентричних гвинтів та формуючої головки, який відрізняється тим, що зовнішній та внутрішній гвинти виконані у вигляді ступінчатого шнеку, причому початкові витки гвинта більшого діаметру виконані у вигляді спіралі, між якою і гвинтом меншого діаметру розташована нерухома втулка. В.Ш. Шнековий прес працює наступ ним чином. Ма теріал дня формування внутрішнього шару потрапляє з бункера 2 на лопаті гвинта меншого діаметру 6 і, р ухаючись між витками гвинта та втулкою 8, ущільнюється внаслідок протитиску з боку формуючої го ловки. (13) 40990 (11) UA двох концентричних гвинтів та формуючої головки, зовнішній та внутрішній гвинти ви конані у вигляді ступінчатого шнеку причому початкові витки гвинта більшого діаметру ви конані у вигляді спіралі, між якою і гвинтом меншого діаметру розта шована нерухома втулка. Так, як спіраль обертається навколо нерухомої втулки, то між нею, та матеріалом, який транспортується виникає додаткова сила тертя, яка зменшує кутову швидкість частинок матеріалу, а, отже, і відцентрових сил інерції в масі матеріалу, який поступає із заванта жувального бун кера, що в свою чергу призводить до збільшення продуктивності без засто сування додаткових пристроїв. Виконання двох гвин тів у вигляді однієї деталі зменшує кількість приводів, що також зменшує споживану потужність. На фігурі представлений переріз шнекового пресу. Шнековий прес складається з корпуса 1 із завантажувальними бункерами 2,3 та формуючої головки 4, в корпусі 1 співвісно з ним встановлений в підшипниковому вузлі 5 ступінчатий, який складається з гвинта меншого діаметру 6 і гвинта більшого діаметру 7. Початкові витки гвинта більшого діаметру ви конані у вигляді спіралі, між якою і гвинтом 6 меншого діаметру вста новлена нерухома втулка 8, яка служить кожухом гвинта меншого діаметру 6. (19) Винахід відноситься до пристроїв дня виготовлення багато шарових виробів методом пресування. Відомий шнековий прес [1], який складається з корпуса із завантажувальним пристроєм, шнека і муштука з насадкою, яка має гвинтові лопаті. Недоліком даного пристрою є те, що матеріал для формування верхнього шару потрапляє в гвинтовий канал, по якому під тиском рухається матеріал внутрішнього шару, що призводить до збільшення опору в допоміжному шнеку, а значить і до збільшення споживчої потужності. Найбільш близьким за конструкцією є черв'ячний змішувач для переробки полімерних матеріалів [2], який складається з корпуса із завантажувальними бункерами та двох концентрично розташованих гвин тів із незалежними приводами та фор муючої го ловки. Недоліком даної конструкції є те, що із збільшенням діаметра зовнішнього гвинта, збільшується і відцентрова сила інерції, яка протидіє силі тяжіння, під дією якої матеріал, з якого формується верхній шар, заповнює міжгвинтовий простір гвинта. Це призводить до зменшення продуктивності пристрою і збільшенню потужності, яка затрачується на формування багатошарового виробу. Наявність двох незалежних приводів також призводить до збільшення споживаної потужності. Запропонований винахід спрямований на зменшення відцентрови х сил інерції, що діють на частинки матеріалу, які потрапляють із завантажувального бункера, що призводить до збільшення продуктивності і зменшення споживаної потуж ності шне кового пресу. Для цього у шнековому пресі, який складається з корпуса, завантажувальних бункерів, А ____________________ 40990 Ма теріал, з якого формується зовнішній шар, потрапляє з бун кера 3 на спіраль гвинта більшого діаметру і, рухаючись між витками спіралі і корпусом 1 та втулкою 8, починає ущільнюватись до зустрічі з матеріалом внутрішнього шару. Оскільки матеріал зовнішнього шару та кож частково ущільнився, то змішування матеріалів не відбувається. Частково ущільнені матеріали двох шарів, проходячи через формуючу головку 4, ущільнюються до потрібної щільності і отримується виріб потрібного діаметру. Внаслідок того, що матеріал потрапляє з бун кера 3 на нерухо му втулку 8, між ними виникає додаткова сила тер тя, яка сприяє збільшенню коефіцієн та заповнення, внаслідок зменшення відцентрових сил інерції, що призводить до збільшен ня продуктивності шне кового пресу та зменшення енергоємності процесу пресування. Виготовлення дво х гвин тів у вигляді одного ступінчатого шне ка значно спрощує конструкцію шнекового пресу і зменшує втрати потужності у приводі. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 40990 3
