Пристрій для евакуації конкрементів, які випали з жовчного міхура або під час лапароскопічної холецистектомії

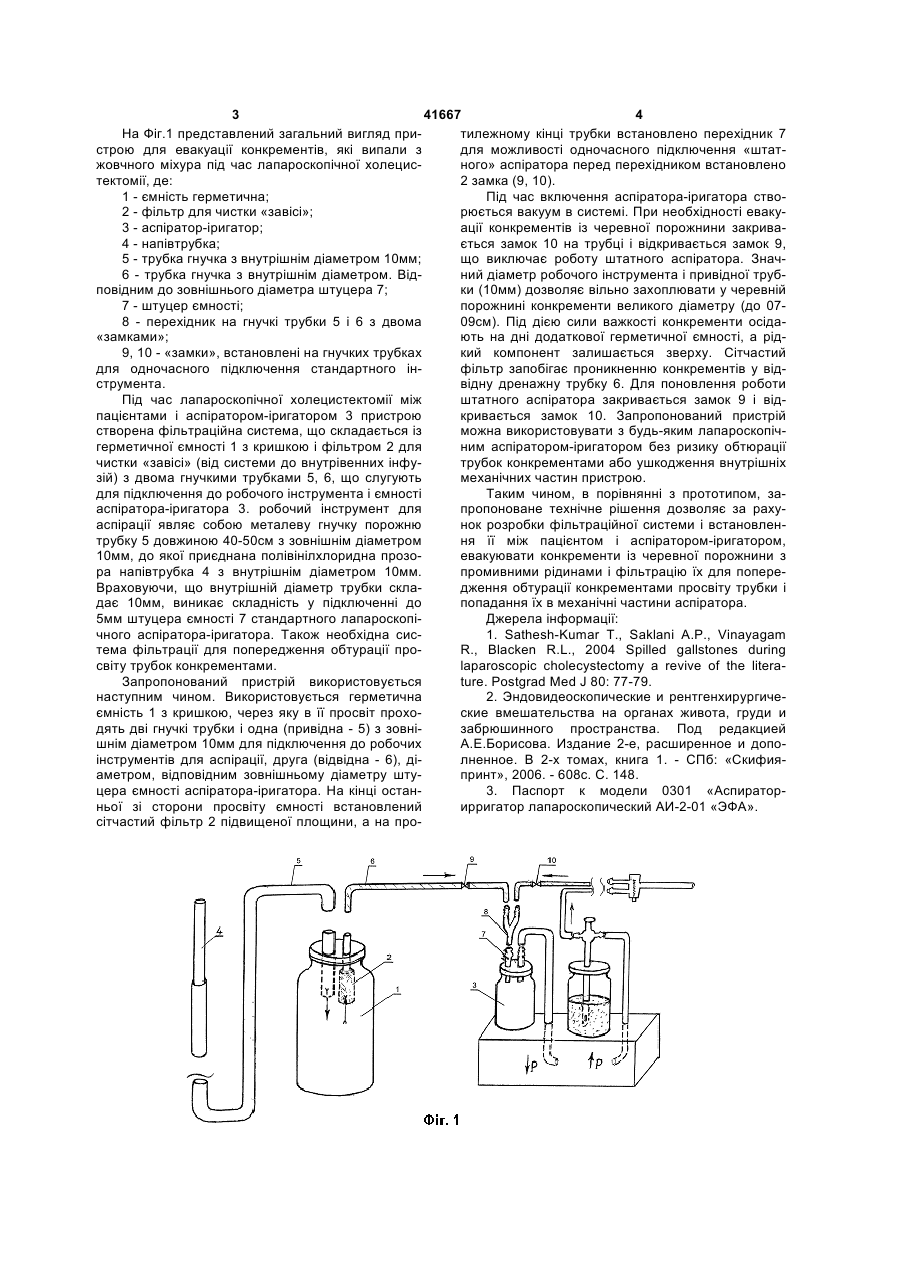

Пристрій для евакуації конкрементів, які випали з жовчного міхура або під час лапароскопічної холецистектомії, що містить аспіратор-іригатор, який відрізняється тим, що він додатково містить 3 41667 4 На Фіг.1 представлений загальний вигляд притилежному кінці трубки встановлено перехідник 7 строю для евакуації конкрементів, які випали з для можливості одночасного підключення «штатжовчного міхура під час лапароскопічної холецисного» аспіратора перед перехідником встановлено тектомії, де: 2 замка (9, 10). 1 - ємність герметична; Під час включення аспіратора-іригатора ство2 - фільтр для чистки «завісі»; рюється вакуум в системі. При необхідності еваку3 - аспіратор-іригатор; ації конкрементів із черевної порожнини закрива4 - напівтрубка; ється замок 10 на трубці і відкривається замок 9, 5 - трубка гнучка з внутрішнім діаметром 10мм; що виключає роботу штатного аспіратора. Знач6 - трубка гнучка з внутрішнім діаметром. Відний діаметр робочого інструмента і привідної трубповідним до зовнішнього діаметра штуцера 7; ки (10мм) дозволяє вільно захоплювати у черевній порожнині конкременти великого діаметру (до 077 - штуцер ємності; 09см). Під дією сили важкості конкременти осіда8 - перехідник на гнучкі трубки 5 і 6 з двома ють на дні додаткової герметичної ємності, а рід«замками»; кий компонент залишається зверху. Сітчастий 9, 10 - «замки», встановлені на гнучких трубках фільтр запобігає проникненню конкрементів у віддля одночасного підключення стандартного інвідну дренажну трубку 6. Для поновлення роботи струмента. штатного аспіратора закривається замок 9 і відПід час лапароскопічної холецистектомії між кривається замок 10. Запропонований пристрій пацієнтами і аспіратором-іригатором 3 пристрою створена фільтраційна система, що складається із можна використовувати з будь-яким лапароскопічгерметичної ємності 1 з кришкою і фільтром 2 для ним аспіратором-іригатором без ризику обтюрації чистки «завісі» (від системи до внутрівенних інфутрубок конкрементами або ушкодження внутрішніх зій) з двома гнучкими трубками 5, 6, що слугують механічних частин пристрою. Таким чином, в порівнянні з прототипом, задля підключення до робочого інструмента і ємності пропоноване технічне рішення дозволяє за рахуаспіратора-іригатора 3. робочий інструмент для аспірації являє собою металеву гнучку порожню нок розробки фільтраційної системи і встановлення її між пацієнтом і аспіратором-іригатором, трубку 5 довжиною 40-50см з зовнішнім діаметром евакуювати конкременти із черевної порожнини з 10мм, до якої приєднана полівінілхлоридна прозора напівтрубка 4 з внутрішнім діаметром 10мм. промивними рідинами і фільтрацію їх для попереВраховуючи, що внутрішній діаметр трубки складження обтурації конкрементами просвіту трубки і дає 10мм, виникає складність у підключенні до попадання їх в механічні частини аспіратора. 5мм штуцера ємності 7 стандартного лапароскопіДжерела інформації: чного аспіратора-іригатора. Також необхідна сис1. Sathesh-Kumar Т., Saklani A.P., Vinayagam тема фільтрації для попередження обтурації проR., Blacken R.L., 2004 Spilled gallstones during світу трубок конкрементами. laparoscopic cholecystectomy a revive of the literaЗапропонований пристрій використовується ture. Postgrad Med J 80: 77-79. наступним чином. Використовується герметична 2. Эндовидеоскопические и рентгенхирургичеємність 1 з кришкою, через яку в її просвіт прохоские вмешательства на органах живота, груди и дять дві гнучкі трубки і одна (привідна - 5) з зовнізабрюшинного пространства. Под редакцией шнім діаметром 10мм для підключення до робочих А.Е.Борисова. Издание 2-е, расширенное и допоінструментів для аспірації, друга (відвідна - 6), ділненное. В 2-х томах, книга 1. - СПб: «Скифияаметром, відповідним зовнішньому діаметру штупринт», 2006. - 608с. С. 148. цера ємності аспіратора-іригатора. На кінці остан3. Паспорт к модели 0301 «Аспираторньої зі сторони просвіту ємності встановлений ирригатор лапароскопический АИ-2-01 «ЭФА». сітчастий фільтр 2 підвищеної площини, а на про 5 Комп’ютерна верстка А. Крижанівський 41667 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
