Устаткування для охолодження гарячекатаних рулонів водою

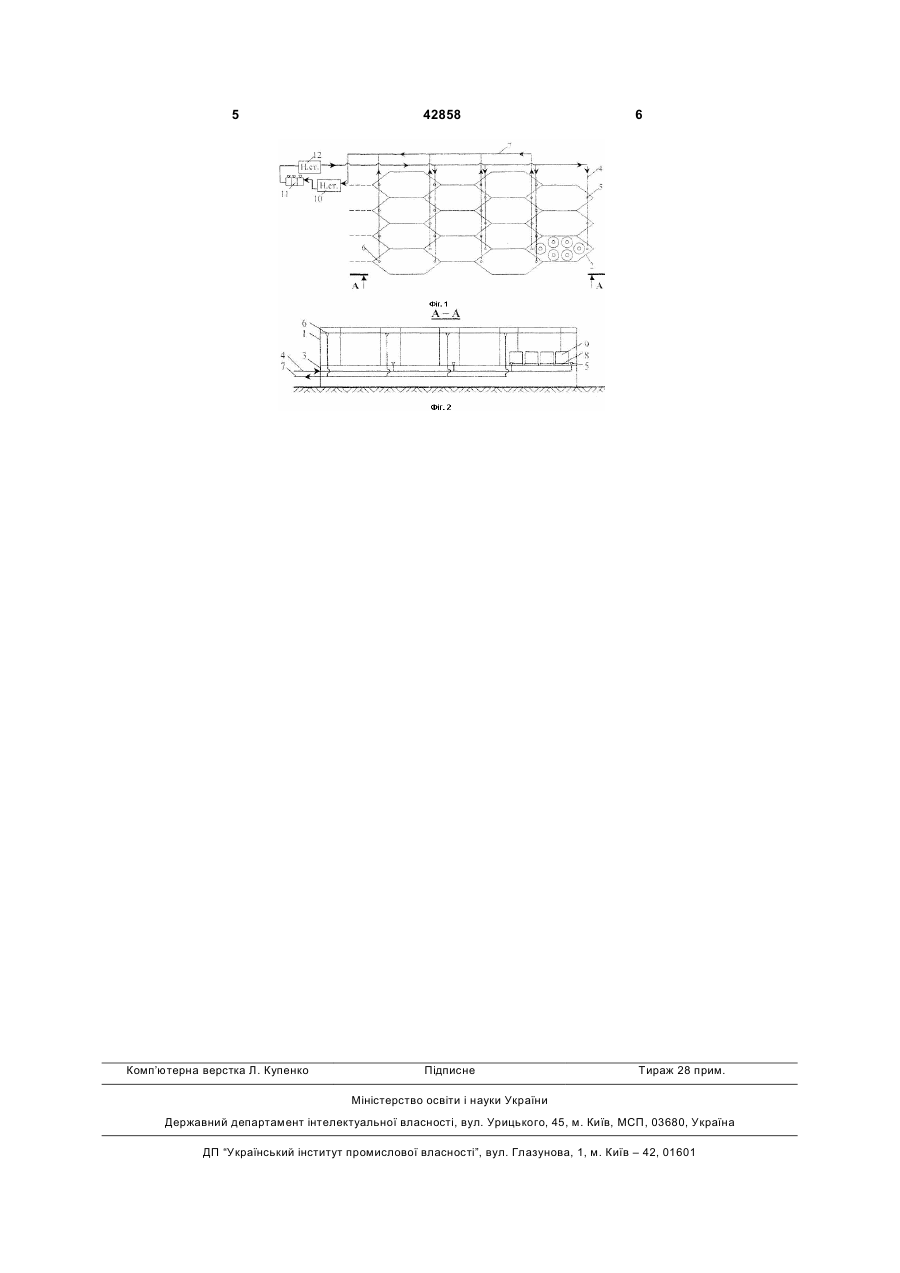

Устаткування для охолодження гарячекатаних рулонів водою, що містить басейн і зв'язані між собою трубопроводи для подачі охолоджувальної води, трубопроводи для зливу нагрітої води, яке відрізняється тим, що басейн складається із суміщених чарунок у формі шестигранних витягнутих стільників, які розміщені на естакаді, трубопроводи охолоджувальної води підведені до нижньої гострої частини кожної чарунки, а трубопроводи нагрітої води - до відповідної протилежної верхньої гострої частини чарунки. (19) (21) u200901459 (22) 20.02.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) СИДОРЕНКО ОЛЕКСІЙ ПЕТРОВИЧ, АТАМАНЮК ОЛЕКСІЙ АНАТОЛІЙОВИЧ, НАЗАРЕНКО ОЛЕКСІЙ МИКОЛАЙОВИЧ, НАЗАРЕНКО ІРИНА АНАТОЛІЇВНА (73) ЗАПОРІЗЬКА ДЕРЖАВНА ІНЖЕНЕРНА АКАДЕМІЯ 3 піння води з інтенсивним пароутворенням. Утворена пара охолоджується оточуючою водою, конденсується і не покидає басейну. Для запобігання пароутворення з дзеркала басейну нагріту воду зливають з одночасним додаванням холодної води. Недоліком такого басейну є його великі розміри, складна система циркуляції води і охолодження. Вода в великому басейні нагрівається нерівномірно. Немає можливості при максимальному нагріві організувати рівномірну по площі і глибині циркуляцію води - від холодної на вході до гарячої на зливі з басейну. Утворюються активні і пасивні зони охолодження. При безперервному процесі охолодження рулонів утруднюється очистка басейну, визначення середньомасової температури рулонів. Охолодження рулонів під рівнем води в великому басейні є важко керуємим процесом. В основу корисної моделі поставлено завдання розробки устаткування для охолодження гарячекатаних рулонів за допомогою встановлення чарунок для рулонів у вигляді шестигранних сотів, що забезпечує кероване охолодження рулонів під рівнем води і за рахунок цього досягається необхідне прискорене охолодження і температурна однорідність штаби в рулоні. Для вирішення поставленого завдання в устаткуванні для охолодження гарячекатаних рулонів водою, що містить басейн і зв'язані між собою трубопроводи для подачі охолоджуючої води, трубопроводи для зливу нагрітої води, згідно з корисною моделлю басейн складається із суміщених чарунок у формі шестигранних витягнутих сотів, які розміщено на естакаді, трубопроводи охолоджуючої води підведені до нижньої гострої частини кожної чарунки, а трубопроводи нагрітої води - до відповідної протилежної верхньої гострої частини чарунки. На Фіг.1, 2 представлене устаткування для охолодження гарячекатаних рулонів, яке складається з басейну для охолодження рулонів під рівнем води 1, розділеного на окремі чарунки 2 в формі витягнутих в плані шестигранників, естакади 3 для басейну з метою розміщення під басейном водогонів і арматури, напірного колектору охолоджуючої води 4, воронки 5 в нижній гострій частині чарунки для подачі охолоджуючої води, воронки 6 в верхній гострій частині чарунки для зливу нагрітої води, зливного колектору нагрітої води 7, конвективного кільця 8 під кожний рулон для розподілення охолоджуючої води гарячекатаного рулону 9, насосної станції гарячої води 10, градирні 11, насосної станції охолодженої води 12. 42858 4 Охолодження рулонів виконується наступним чином. В пусту чарунку для кожного рулону укладають конвективне кільце. По програмі заповнюють чарунку водою з переливом води в зливний колектор. При цьому пропускна можливість переливу забезпечує пропуск кількості води, яка витісняється рулоном, що опускається під рівень води. Охолоджуючу нагріту воду є можливість використати для підігріву води гарячого водопостачання. Гарячекатаний рулон з температурою біля 500°С за допомогою спеціального захвату для перевантаження рулонів опускають мостовим краном в чарунку. Завантажені в чарунки рулони охолоджують до 95°С, потім їх виймають, а на їх місце завантажують гарячі рулони. Розміщені в плані шестигранної чарунки рулони мають зазори для можливості їх кранового завантаження і вивантаження. Для періодичної очистки чарунки від окалини і огляду чарунки її опорожняють від води через нижній злив. Розміщений на складі рулонів складений з чарунок басейн може бути великих розмірів, які дозволяють весь прокатаний метал пропустити через прискорене охолодження рулонів під рівнем води. Такий басейн в 20 разів менше об'єму необхідного для складування при природному охолодженні рулонів повітрям. Порівняно малий об'єм чарунки з запропонованим підводом і відводом води забезпечує рівномірний нагрів води, відбір тепла від рулонів, локальну подачу води на кожну чарунку, видиме місце завантаження і розвантаження рулонів, локальну очистку чарунки. Розміщені під днищем басейну водогони з арматурою зменшують займаєму площу для охолодження рулонів з забезпеченням висоти для роботи мостового крану. Устаткування дозволяє автоматизувати процес охолодження рулонів. В залежності від необхідної кількості охолоджуваних рулонів, в роботу включають необхідну кількість чарунок по установленій програмі. Таким чином розділений на чарунки басейн, розміщений на естакаді і складений в плані з суміщених між собою шестигранних чарунок, забезпечує прискорене кероване охолодження рулонів під рівнем води. Це дозволяє покращити якість стального листа по довжині та ширині штаби, а також формування легкотравимої окалини. Устаткування для прискореного охолодження гарячекатаних рулонів під рівнем води працює в комплексі з системою оборотного водопостачання. 5 Комп’ютерна верстка Л. Купенко 42858 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
