Кліть кварто прокатного стану

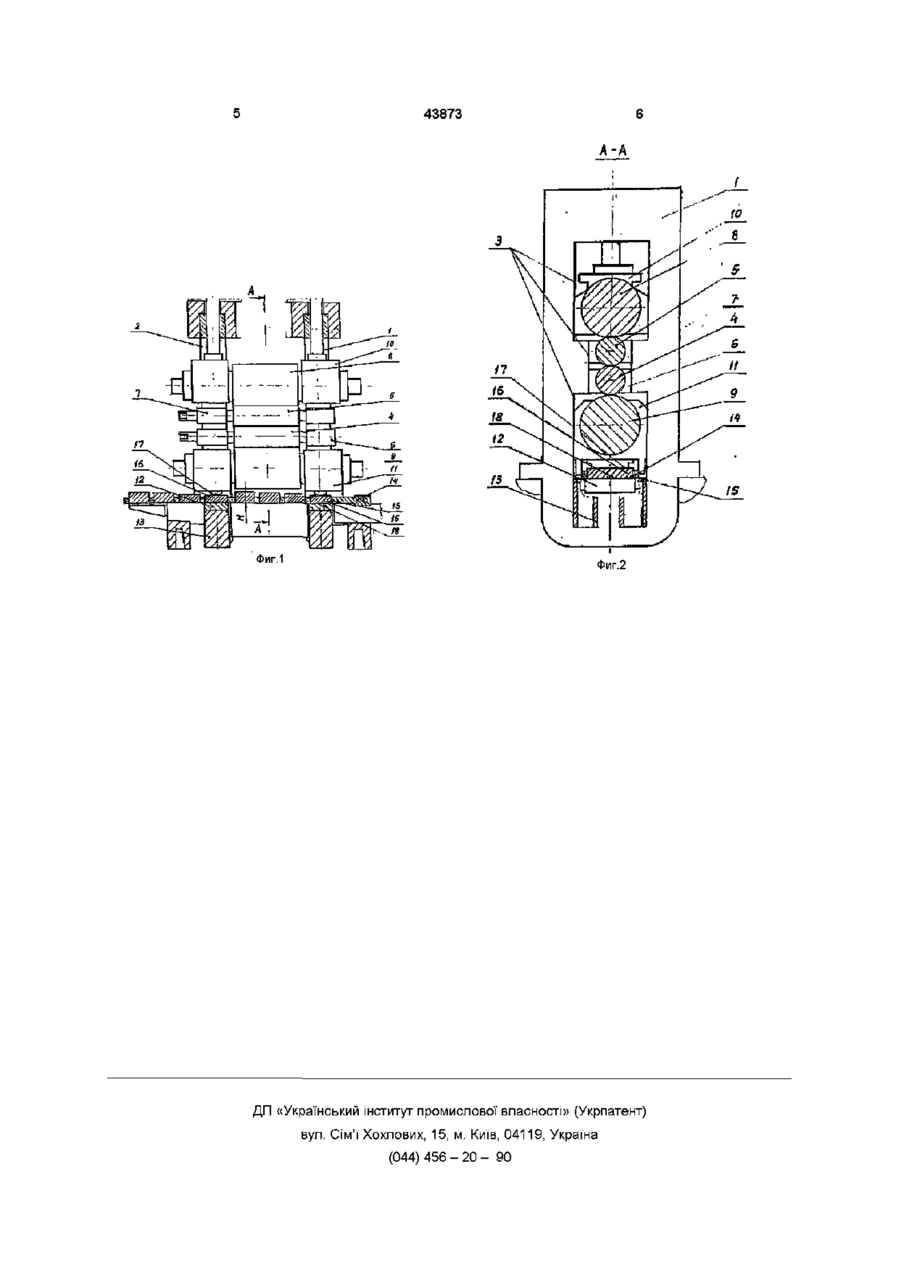

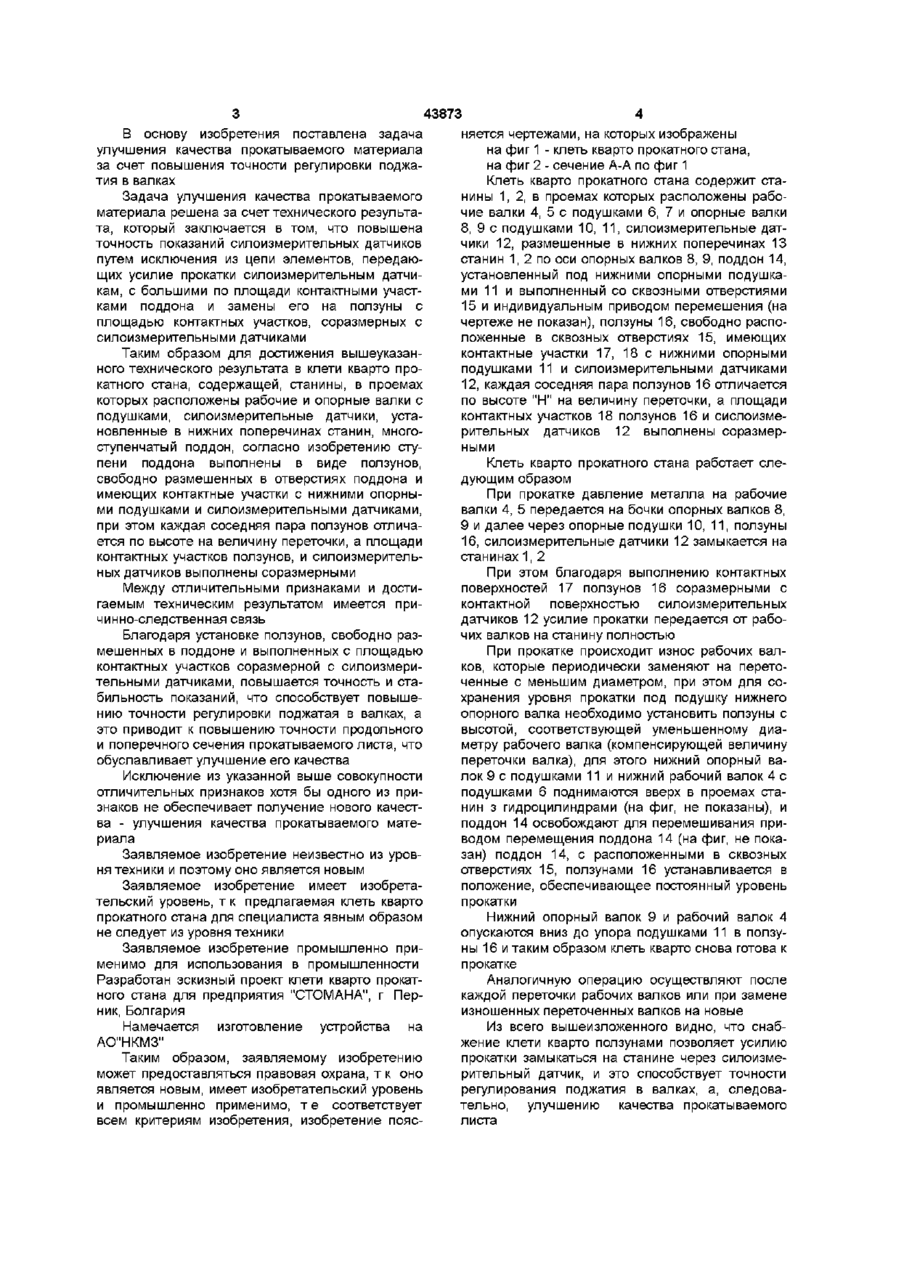

Клеть кварто прокатного стана, содержащая станины, в проемах которых расположены рабочие и опорные валки с подушками, многоступенчатый поддон, силоизмерительные датчики, установленные в нижних поперечинах станины, отличающаяся тем, что ступени поддона выполнены в виде ползунов, свободно размешенных в отверстиях поддона и имеющих контактные участки с нижними опорными подушками и силоизмерительными датчиками, при этом каждая соседняя пара ползунов отличается по высоте на величину переточки, а площади контактных участков ползунов и силоизмерительных датчиков выполнены соразмерными Изобретение относятся к прокатному оборудованию и может быть использовано в прокатный станах для регулировки положения линии прокатки в клетях, Известны клети кварто (см, А А Королев, "Прокатные станы и оборудование прокатных цехов", - М Металлургия, 1981 г, VII - 61) в проемах станин которых расположены рабочие и опорные валки с подушками и между нижними опорными подушками и поддоном с индивидуальным приводом перемещения, служащим для вывалки из клети комплекта валков с подушками и завалки его в клеть, размешены прокладки для регулирования положения линии прокатки при переточке валка, прокладки после переточки валков меняются краном на прокладки другого типоразмера Использование крана и ручного труда ведет к увеличению времени, перевалки валков, к увеличению обслуживающего персонала Известна так же клеть кварто прокатного стана (патент США 42377І5, кл В21В 31/30), содержащая станины, в проемах которых размешены рабочие и опорные валки с подушками и между нижними опорными подушками и нижней поперечиной станины расположен поддон с приводом перемещения, выполненный в виде двух рядов разновысоких площадок причем каждый ряд предназначен для одной из подушек со стороны привода или со стороны перевалки Разность по вы соте двух соседних поверхностей одного ряда определяет дискретность ступенчатой регулировки положения валка по высоте, Установка валков в клети по высоте осуществляется путем их подъема, например, гидроцилиндрами, предназначенными для перевалки и последующей установки под подушками нижних опорных валков той или иной пары площадок поддона при его перемещении в направлении, перпендикулярном линии прокатки, для обеспечения точности продольного и поперечного сечения прокатываемого листа, в нижней поперечине станины по оси нижней опорной подушки установлены силоизмерительные датчики Преимуществом данной конструкции клети кварто прокатного стана по сравнению с вышеописанной конструкцией, является отсутствие крановых операций и ручного труда при регулировке положения линии прокатки в клетях после переточки валков Однако недостатком является то, что площадь контактных участков разновысоким площадок поддона, через которые передается усилие прокатки силоизмерительным датчикам, больше площади последнего и часть усилия прокатки замыкается на станине не через силоизмерительный датчик, а минуя его через поддон, что искажает показания датчика и, следовательно, снижает точность прокатываемого листа О го 00 го 43873 В основу изобретения поставлена задача улучшения качества прокатываемого материала за счет повышения точности регулировки поджатия в валках Задача улучшения качества прокатываемого материала решена за счет технического результата, который заключается в том, что повышена точность показаний силоизмерительных датчиков путем исключения из цепи элементов, передающих усилие прокатки силоизмерительным датчикам, с большими по площади контактными участками поддона и замены его на ползуны с площадью контактных участков, соразмерных с силоизмерительными датчиками Таким образом для достижения вышеуказанного технического результата в клети кварто прокатного стана, содержащей, станины, в проемах которых расположены рабочие и опорные валки с подушками, силоизмерительные датчики, установленные в нижних поперечинах станин, многоступенчатый поддон, согласно изобретению ступени поддона выполнены в виде ползунов, свободно размешенных в отверстиях поддона и имеющих контактные участки с нижними опорными подушками и силоизмерительными датчиками, при этом каждая соседняя пара ползунов отличается по высоте на величину переточки, а площади контактных участков ползунов, и силоизмерительных датчиков выполнены соразмерными Между отличительными признаками и достигаемым техническим результатом имеется причинно-следственная связь Благодаря установке ползунов, свободно размешенных в поддоне и выполненных с площадью контактных участков соразмерной с силоизмерительными датчиками, повышается точность и стабильность показаний, что способствует повышению точности регулировки поджатая в валках, а это приводит к повышению точности продольного и поперечного сечения прокатываемого листа, что обуславливает улучшение его качества Исключение из указанной выше совокупности отличительных признаков хотя бы одного из признаков не обеспечивает получение нового качества - улучшения качества прокатываемого материала Заявляемое изобретение неизвестно из уровня техники и поэтому оно является новым Заявляемое изобретение имеет изобретательский уровень, т к предлагаемая клеть кварто прокатного стана для специалиста явным образом не следует из уровня техники Заявляемое изобретение промышленно применимо для использования в промышленности Разработан эскизный проект клети кварто прокатного стана для предприятия "СТОМАНА", г Перник, Болгария Намечается изготовление устройства на АО"НКМЗ" Таким образом, заявляемому изобретению может предоставляться правовая охрана, т к оно является новым, имеет изобретательский уровень и промышленно применимо, т е соответствует всем критериям изобретения, изобретение пояс няется чертежами, на которых изображены на фиг 1 - клеть кварто прокатного стана, на фиг 2 - сечение А-А по фиг 1 Клеть кварто прокатного стана содержит станины 1, 2, в проемах которых расположены рабочие валки 4, 5 с подушками 6, 7 и опорные валки 8, 9 с подушками 10, 11, силоизмерительные датчики 12, размешенные в нижних поперечинах 13 станин 1, 2 по оси опорных валков 8, 9, поддон 14, установленный под нижними опорными подушками 11 и выполненный со сквозными отверстиями 15 и индивидуальным приводом перемещения (на чертеже не показан), ползуны 16, свободно расположенные в сквозных отверстиях 15, имеющих контактные участки 17, 18 с нижними опорными подушками 11 и силоизмерительными датчиками 12, каждая соседняя пара ползунов 16 отличается по высоте "Н" на величину переточки, а площади контактных участков 18 ползунов 16 и сислоизмерительных датчиков 12 выполнены соразмерными Клеть кварто прокатного стана работает следующим образом При прокатке давление металла на рабочие валки 4, 5 передается на бочки опорных валков 8, 9 и далее через опорные подушки 10, 11, ползуны 16, силоизмерительные датчики 12 замыкается на станинах 1,2 При этом благодаря выполнению контактных поверхностей 17 ползунов 16 соразмерными с контактной поверхностью силоизмерительных датчиков 12 усилие прокатки передается от рабочих валков на станину полностью При прокатке происходит износ рабочих валков, которые периодически заменяют на переточенные с меньшим диаметром, при этом для сохранения уровня прокатки под подушку нижнего опорного валка необходимо установить ползуны с высотой, соответствующей уменьшенному диаметру рабочего валка (компенсирующей величину переточки валка), для этого нижний опорный валок 9 с подушками 11 и нижний рабочий валок 4 с подушками 6 поднимаются вверх в проемах станин з гидроцилиндрами (на фиг, не показаны), и поддон 14 освобождают для перемешивания приводом перемещения поддона 14 (на фиг, не показан) поддон 14, с расположенными в сквозных отверстиях 15, ползунами 16 устанавливается в положение, обеспечивающее постоянный уровень прокатки Нижний опорный валок 9 и рабочий валок 4 опускаются вниз до упора подушками 11 в ползуны 16 и таким образом клеть кварто снова готова к прокатке Аналогичную операцию осуществляют после каждой переточки рабочих валков или при замене изношенных переточенных валков на новые Из всего вышеизложенного видно, что снабжение клети кварто ползунами позволяет усилию прокатки замыкаться на станине через силоизмерительный датчик, и это способствует точности регулирования поджатия в валках, а, следовательно, улучшению качества прокатываемого листа 43873 A-A Фиг.1 Фиг.2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90
