Номер патенту: 44725

Опубліковано: 15.03.2002

Автор: Малигін Борис Вадимович

Завантажити PDF файл.

Формула / Реферат

Магнитоимпульсная установка, содержащая источник электрического питания, генератор электромагнитных колебаний, усилитель магнитного поля и индуктор, отличающаяся тем, что дополнительно включает блок задания программы режима обработки, микропроцессорное устройство контроля и управления режимом намагничивания, входы которого соединены с индуктивным и емкостным датчиками, а также с контактным датчиком электрического и магнитного сопротивлений изделия, которые интегрально контролируют скорость рассеивания магнитной энергии материалом изделия, а выход микропроцессорного устройства соединен с входом генератора электромагнитных колебаний, выход которого соединен с усилителем магнитного поля, который управляет дискретным дозированием электромагнитного потока индуктором на изделие любой массы.

Текст

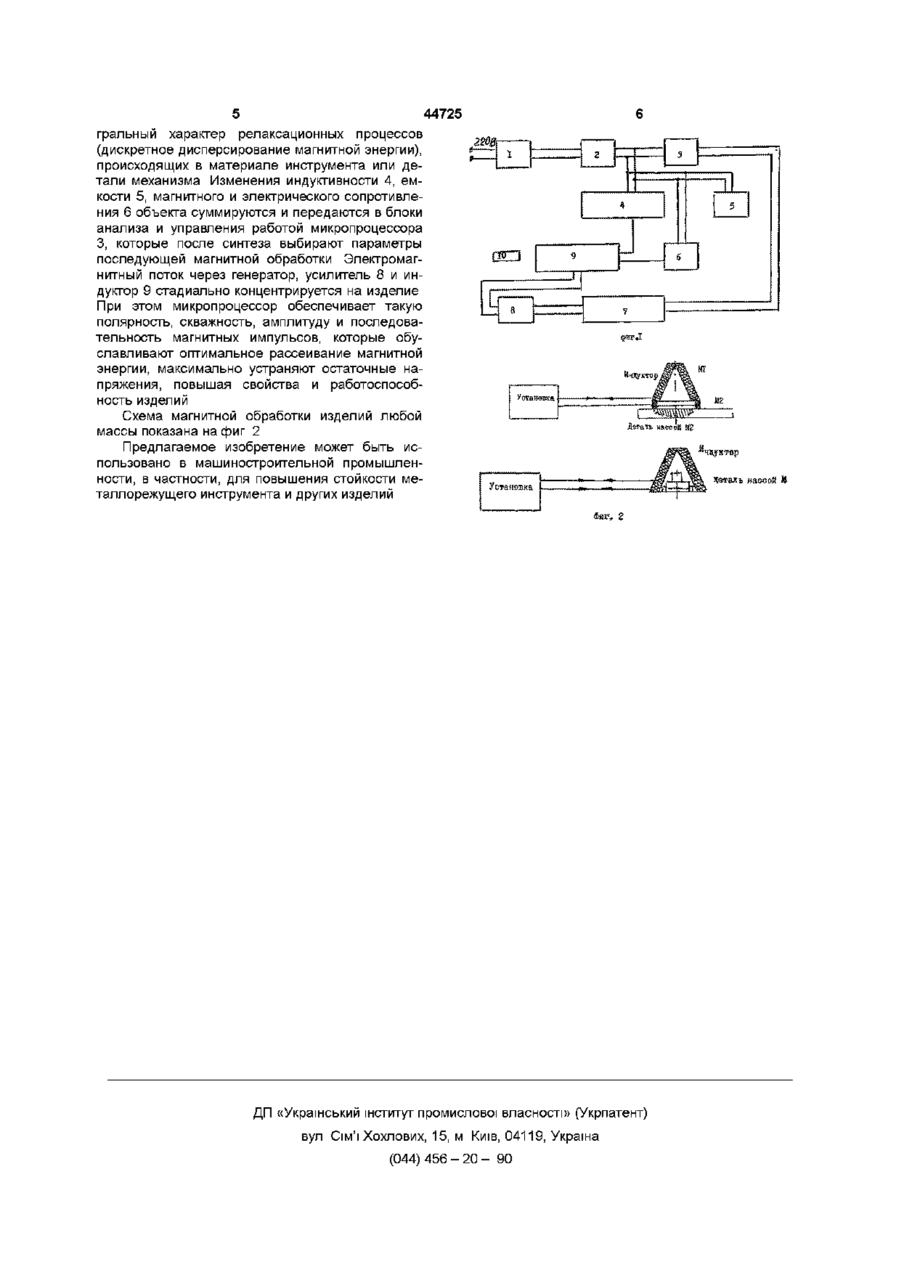

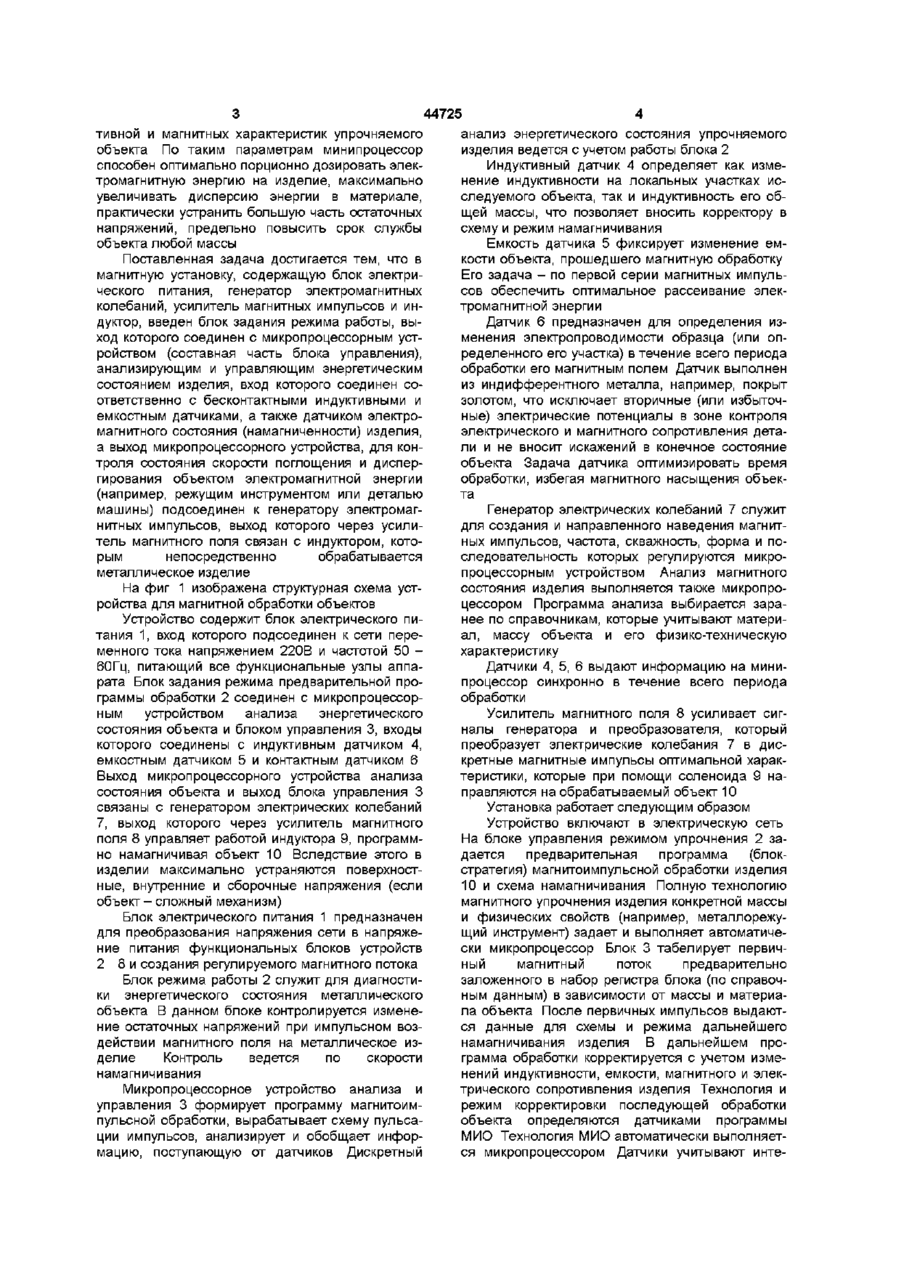

Магнитоимпульсная установка, содержащая источник электрического питания, генератор электромагнитных колебаний, усилитель магнитного поля и индуктор, отличающаяся тем, что дополнительно включает блок задания программы режима обработки, микропроцессорное устройство Наиболее близким к предлагаемому изобретению относится изобретение, защищенное авторским свидетельством № 1666124 МКИ А61 2/00Б 28/1991 г -прототип Указанное устройство применяется для намагничивания неметаллических объектов небольшой массы и содержит источник электрического поля и соленоид Основным недостатком о ю 44725 тивнои и магнитных характеристик упрочняемого объекта По таким параметрам минипроцессор способен оптимально порционно дозировать электромагнитную энергию на изделие, максимально увеличивать дисперсию энергии в материале, практически устранить большую часть остаточных напряжений, предельно повысить срок службы объекта любой массы Поставленная задача достигается тем, что в магнитную установку, содержащую блок электрического питания, генератор электромагнитных колебаний, усилитель магнитных импульсов и индуктор, введен блок задания режима работы, выход которого соединен с микропроцессорным устройством (составная часть блока управления), анализирующим и управляющим энергетическим состоянием изделия, вход которого соединен соответственно с бесконтактными индуктивными и емкостным датчиками, а также датчиком электромагнитного состояния (намагниченности) изделия, а выход микропроцессорного устройства, для контроля состояния скорости поглощения и диспергирования объектом электромагнитной энергии (например, режущим инструментом или деталью машины) подсоединен к генератору электромагнитных импульсов, выход которого через усилитель магнитного поля связан с индуктором, которым непосредственно обрабатывается металлическое изделие На фиг 1 изображена структурная схема устройства для магнитной обработки объектов Устройство содержит блок электрического питания 1, вход которого подсоединен к сети переменного тока напряжением 220В и частотой 50 60Гц, питающий все функциональные узлы аппарата Блок задания режима предварительной программы обработки 2 соединен с микропроцессорным устройством анализа энергетического состояния объекта и блоком управления 3, входы которого соединены с индуктивным датчиком 4, емкостным датчиком 5 и контактным датчиком 6 Выход микропроцессорного устройства анализа состояния объекта и выход блока управления 3 связаны с генератором электрических колебаний 7, выход которого через усилитель магнитного поля 8 управляет работой индуктора 9, программно намагничивая объект 10 Вследствие этого в изделии максимально устраняются поверхностные, внутренние и сборочные напряжения (если объект-сложный механизм) Блок электрического питания 1 предназначен для преобразования напряжения сети в напряжение питания функциональных блоков устройств 2 8 и создания регулируемого магнитного потока Блок режима работы 2 служит для диагностики энергетического состояния металлического объекта В данном блоке контролируется изменение остаточных напряжений при импульсном воздействии магнитного поля на металлическое изделие Контроль ведется по скорости намагничивания Микропроцессорное устройство анализа и управления 3 формирует программу магнитоимпульснои обработки, вырабатывает схему пульсации импульсов, анализирует и обобщает информацию, поступающую от датчиков Дискретный анализ энергетического состояния упрочняемого изделия ведется с учетом работы блока 2 Индуктивный датчик 4 определяет как изменение индуктивности на локальных участках исследуемого объекта, так и индуктивность его общей массы, что позволяет вносить корректору в схему и режим намагничивания Емкость датчика 5 фиксирует изменение емкости объекта, прошедшего магнитную обработку Его задача - по первой серии магнитных импульсов обеспечить оптимальное рассеивание электромагнитной энергии Датчик 6 предназначен для определения изменения электропроводимости образца (или определенного его участка) в течение всего периода обработки его магнитным полем Датчик выполнен из индифферентного металла, например, покрыт золотом, что исключает вторичные (или избыточные) электрические потенциалы в зоне контроля электрического и магнитного сопротивления детали и не вносит искажений в конечное состояние объекта Задача датчика оптимизировать время обработки, избегая магнитного насыщения объекта Генератор электрических колебаний 7 служит для создания и направленного наведения магнитных импульсов, частота, скважность, форма и последовательность которых регулируются микропроцессорным устройством Анализ магнитного состояния изделия выполняется также микропроцессором Программа анализа выбирается заранее по справочникам, которые учитывают материал, массу объекта и его физико-техническую характеристику Датчики 4, 5, 6 выдают информацию на минипроцессор синхронно в течение всего периода обработки Усилитель магнитного поля 8 усиливает сигналы генератора и преобразователя, который преобразует электрические колебания 7 в дискретные магнитные импульсы оптимальной характеристики, которые при помощи соленоида 9 направляются на обрабатываемый объект 10 Установка работает следующим образом Устройство включают в электрическую сеть На блоке управления режимом упрочнения 2 задается предварительная программа (блокстратегия) магнитоимпульснои обработки изделия 10 и схема намагничивания Полную технологию магнитного упрочнения изделия конкретной массы и физических свойств (например, металлорежущий инструмент) задает и выполняет автоматически микропроцессор Блок 3 табелирует первичный магнитный поток предварительно заложенного в набор регистра блока (по справочным данным) в зависимости от массы и материала объекта После первичных импульсов выдаются данные для схемы и режима дальнейшего намагничивания изделия В дальнейшем программа обработки корректируется с учетом изменений индуктивности, емкости, магнитного и электрического сопротивления изделия Технология и режим корректировки последующей обработки объекта определяются датчиками программы МИО Технология МИО автоматически выполняется микропроцессором Датчики учитывают инте 44725 тральный характер релаксационных процессов (дискретное дисперсирование магнитной энергии), происходящих в материале инструмента или детали механизма Изменения индуктивности 4, емкости 5, магнитного и электрического сопротивления 6 объекта суммируются и передаются в блоки анализа и управления работой микропроцессора 3, которые после синтеза выбирают параметры последующей магнитной обработки Электромагнитный поток через генератор, усилитель 8 и индуктор 9 стадиально концентрируется на изделие При этом микропроцессор обеспечивает такую полярность, скважность, амплитуду и последовательность магнитных импульсов, которые обуславливают оптимальное рассеивание магнитной энергии, максимально устраняют остаточные напряжения, повышая свойства и работоспособность изделий 2Щ\ диг.1 Схема магнитной обработки изделий любой массы показана на фиг 2 Предлагаемое изобретение может быть использовано в машиностроительной промышленности, в частности, для повышения стойкости металлорежущего инструмента и других изделий маосой М «иг, 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90

Дивитися

Додаткова інформація

Автори англійською

Malyhin Borys Vadymovych

Автори російською

Малыгин Борис Вадимович

МПК / Мітки

МПК: B23P 25/00, C21D 10/00

Мітки: установка, магнітоімпульсна
