Двоярусний паркінг
Номер патенту: 46662
Опубліковано: 25.12.2009
Автори: Татаренко Олена Володимирівна, Татаренко Володимир Миколайович
Формула / Реферат
Двоярусний паркінг, що містить опорний каркас та дві опорні площадки, кожна з яких сполучена з підйомником з можливістю її зворотно-поступального вертикального пересування, та пару непідйомних опорних площадок, що функціонують на рівні першого ярусу, який відрізняється тим, що паркінг оснащено допоміжною опорною площадкою, яка розташована в один ряд зі згаданими підйомними опорними площадками, та допоміжним підйомником, сполученим зі згаданою допоміжною опорною площадкою, а кожна з непідйомних опорних площадок першого ярусу виконана з можливістю горизонтального зворотно-поступального пересування в зоні першого ярусу, причому ця зона для однієї з непідйомних опорних площадок знаходиться під однією з первісних та допоміжною підйомною площадками, а для другої з непідйомних опорних площадок - під другою з первісних та допоміжною підйомними площадками.
Текст

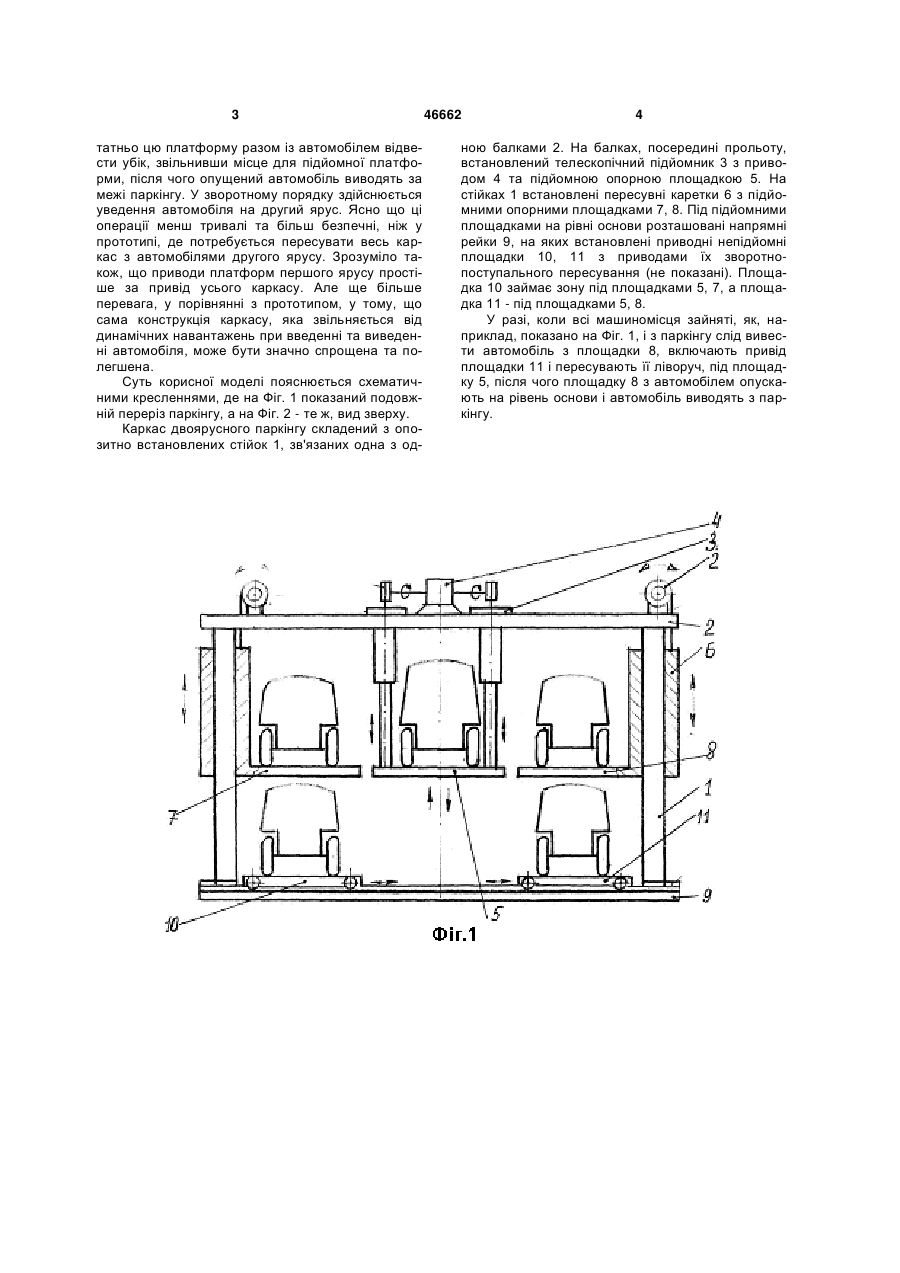

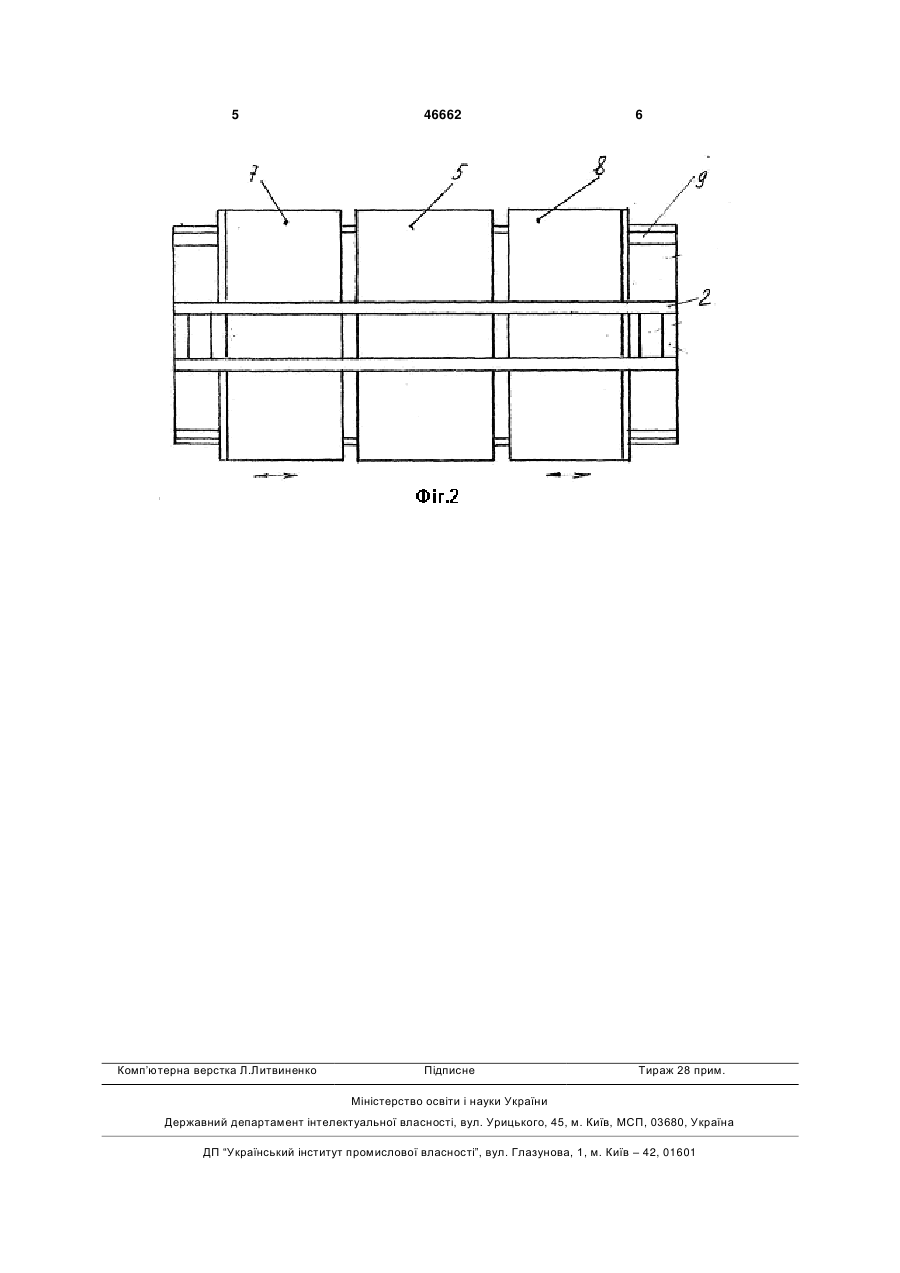

Двоярусний паркінг, що містить опорний каркас та дві опорні площадки, кожна з яких сполучена з підйомником з можливістю її зворотнопоступального вертикального пересування, та пару непідйомних опорних площадок, що функціонують на рівні першого ярусу, який відрізняється 3 татньо цю платформу разом із автомобілем відвести убік, звільнивши місце для підйомної платформи, після чого опущений автомобіль виводять за межі паркінгу. У зворотному порядку здійснюється уведення автомобіля на другий ярус. Ясно що ці операції менш тривалі та більш безпечні, ніж у прототипі, де потребується пересувати весь каркас з автомобілями другого ярусу. Зрозуміло також, що приводи платформ першого ярусу простіше за привід усього каркасу. Але ще більше перевага, у порівнянні з прототипом, у тому, що сама конструкція каркасу, яка звільняється від динамічних навантажень при введенні та виведенні автомобіля, може бути значно спрощена та полегшена. Суть корисної моделі пояснюється схематичними кресленнями, де на Фіг. 1 показаний подовжній переріз паркінгу, а на Фіг. 2 - те ж, вид зверху. Каркас двоярусного паркінгу складений з опозитно встановлених стійок 1, зв'язаних одна з од 46662 4 ною балками 2. На балках, посередині прольоту, встановлений телескопічний підйомник 3 з приводом 4 та підйомною опорною площадкою 5. На стійках 1 встановлені пересувні каретки 6 з підйомними опорними площадками 7, 8. Під підйомними площадками на рівні основи розташовані напрямні рейки 9, на яких встановлені приводні непідйомні площадки 10, 11 з приводами їх зворотнопоступального пересування (не показані). Площадка 10 займає зону під площадками 5, 7, а площадка 11 - під площадками 5, 8. У разі, коли всі машиномісця зайняті, як, наприклад, показано на Фіг. 1, і з паркінгу слід вивести автомобіль з площадки 8, включають привід площадки 11 і пересувають її ліворуч, під площадку 5, після чого площадку 8 з автомобілем опускають на рівень основи і автомобіль виводять з паркінгу. 5 Комп’ютерна верстка Л.Литвиненко 46662 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBilevel parking
Автори англійськоюTatarenko Volodymyr Mykolaiovych, Tatarenko Olena Volodymyrivna
Назва патенту російськоюДвухъярусный паркинг
Автори російськоюТатаренко Владимир Николаевич, Татаренко Елена Владимировна
МПК / Мітки
МПК: E04H 6/06
Мітки: паркінг, двоярусний
