Багатомісний паркінг

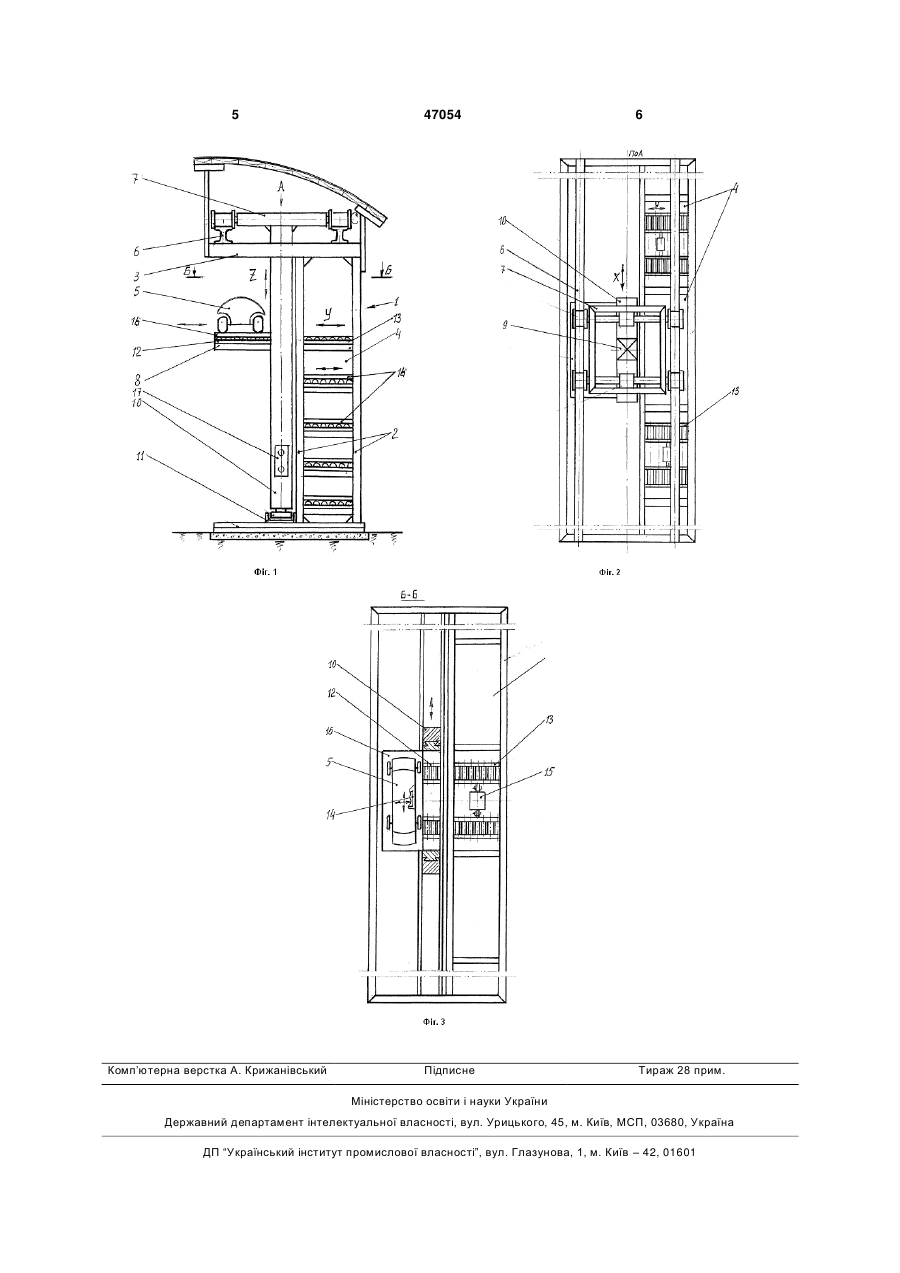

Багатомісний паркінг, що містить опорний каркас з паркувальними боксами, розташованими горизонтальними рядами, поярусно, та підйомник, який включає підйомну платформу, встановлену з можливістю зворотно-поступального вертикально 3 з реверсивним приводом синхронного обертання роликів платформи та відповідного боксу. В цьому паркінгу, на відміну від охарактеризованого вище, кількість боксів не обмежена несучою здатністю існуючої будівлі. В той же час, площа, що займає паркінг, використовується недостатньо раціонально, внаслідок чого питома корисна площа для зберігання автомобілів доволі низька. Задачею корисної моделі є створення механізованого паркінгу, в якому, за рахунок внесення змін в конструкцію окремих елементів, додання нових елементів та внесення змін у зв'язки між елементами, питома корисна площа може бути підвищена. Для вирішення поставленої задачі паркінг, що містить опорний каркас з паркувальними боксами, розташованими горизонтальними рядами, поярусно, та підйомник, який включає підйомну платформу, встановлену з можливістю зворотнопоступального вертикального переміщення вздовж ярусів боксів, при цьому основи платформи та боксів оснащені рольгангами, у яких осі роликів орієнтовані паралельно подовжній осі каркасу і які сполучені з реверсивним приводом синхронного обертання роликів платформи та відповідного боксу, відповідно до корисної моделі, оснащений несучою горизонтальною рамою, яка встановлена консольно понад верхнім ярусом боксів, бокси розташовані в один ряд у плані, а до транспортного візка знизу прикріплена пара вертикальних стійок, які служать напрямними для вертикального пересування підйомної платформи. В такій конструкції паркінгу площа, зайнята боксами зберігання, займає вузьку, порядка 3,5 м, стрічку основи. Площа ж функціонування підйомника знаходиться збоку від неї і може застосовуватись для проходу людей, проїзду велосипедів і т. ін. Це є особливо корисним при створенні паркінгу в стислих умовах існуючих міських забудов. В той же час, на відміну від згаданої конструкції за 47054 4 патентом патент UA 29369 U, кількість боксів у такому паркінгу не обмежена несучою здатністю існуючої будівлі, оскільки в запропонованій конструкції каркас з боксами є самонесучим, що, до того ж, при виборі придатного місця для створення паркінгу дозволяє не прив'язуватися обов'язково до будинків придатної конструкції. Суть корисної моделі пояснюється схематичними кресленнями, де на: Фіг.1 показаний вид паркінгу збоку; Фіг.2 - вид по стрілці А з Фіг.1; Фіг.3 переріз Б-Б з Фіг.1. Запропонований паркінг містить опорний каркас 1, основними елементами якого є стійки 2 з встановленою на них консольно несучою горизонтальною рамою 3. Бокси 4 зберігання автомобілів 5 або інших габаритних вантажів розташовані під рамою 3, між стійками 2, горизонтальними рядами поярусно, в плані - в один ряд. На рамі 3 встановлені напрямні 6 транспортного візка 7, до якого підвішена підйомна платформа 8 і на якому розміщені механізми 9 вертикального пересування платформи по осі Z. Горизонтальне пересування візка 7 здійснюється вздовж рядів боксів по осі X. Вертикальне пересування платформи здійснюється за допомогою пари стійок 10, які знизу підвішені до візка 7 і служать напрямними для пересування платформи. 8. Можливість коливання нижніх кінців стійок 10 обмежена упором 11. Для пересування автомобіля по осі Y, з платформи 6 у бокс та в зворотному напрямку, основи платформи та боксів оснащені рольгангами 12, 13, осі роликів яких орієнтовані паралельно подовжній осі опорного каркасу. Рольганги сполучені з реверсивними приводами 14, 15 синхронного обертання роликів платформи та боксів. Автомобілі або інші вантажі весь час їх перебування у паркінгу знаходяться на піддонах 16. Паркінг оснащений автоматизованою системою управління з пультом 17. 5 Комп’ютерна верстка А. Крижанівський 47054 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
