Прес для віджимання соку

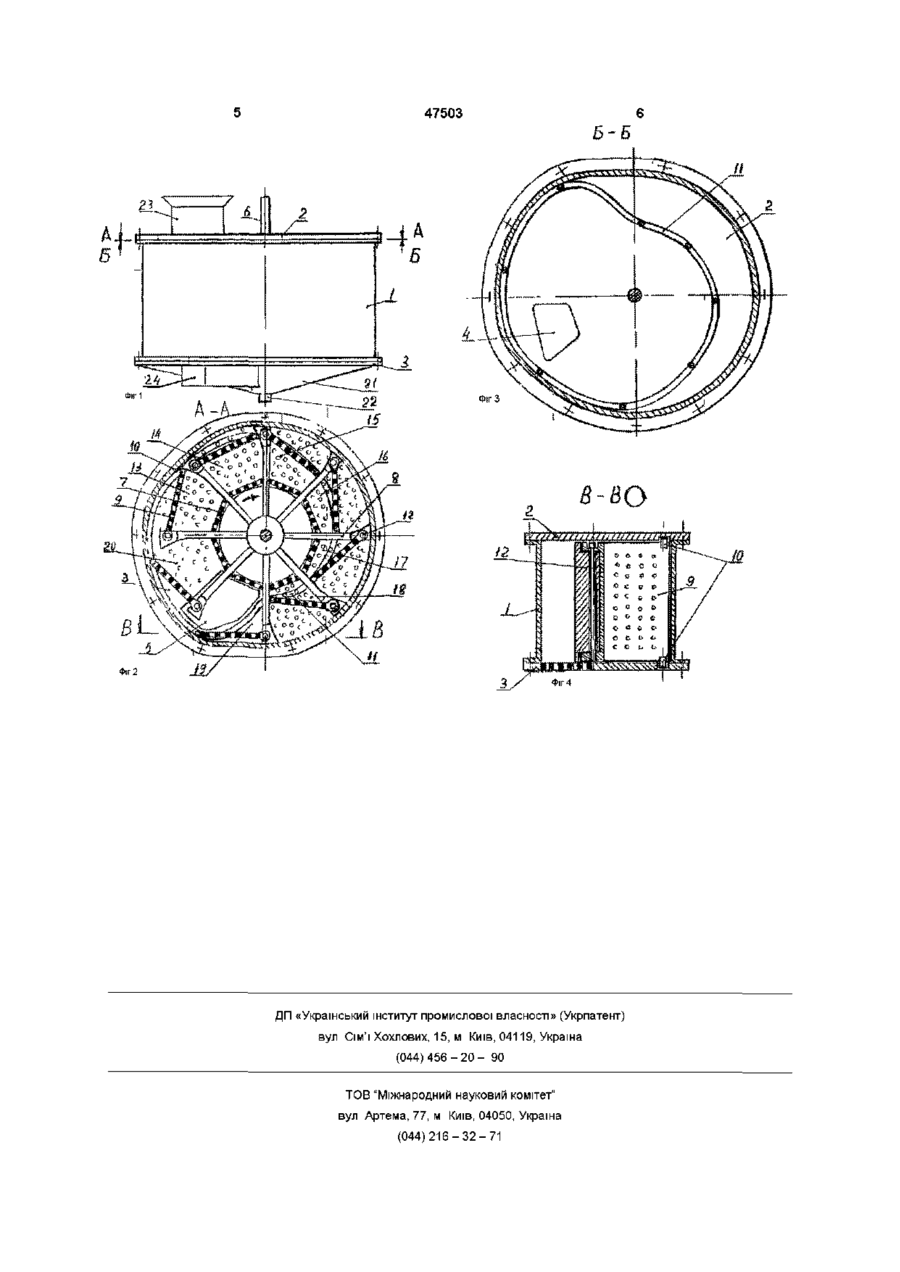

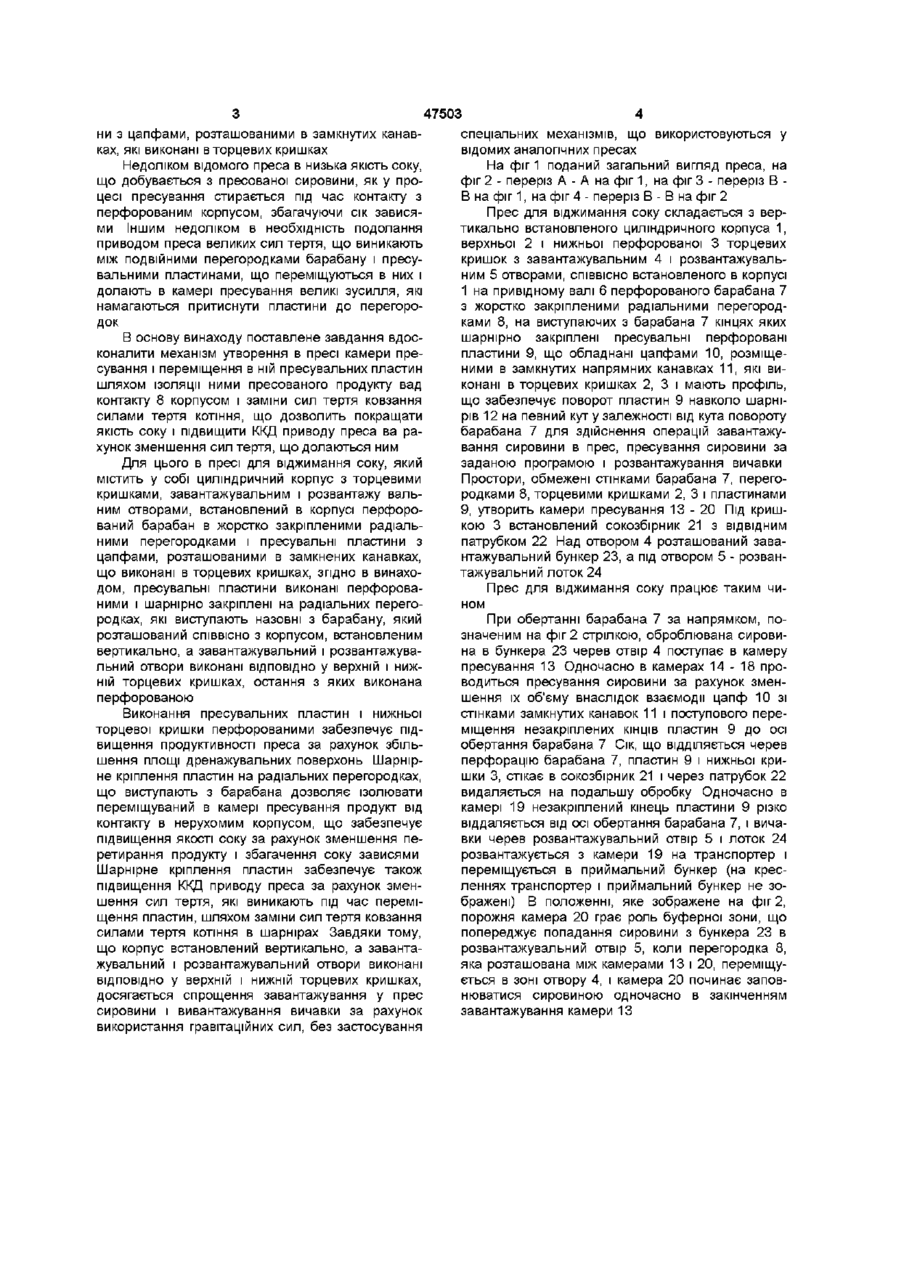

Прес для віджимання соку, який містить у собі циліндричний корпус з торцевими кришками, зава Винахід відноситься до виноробної і консервної галузі харчової промисловості, зокрема до пресів для віджимання соку а плодів та ягід Відомий прес для віджимання соку, який містить корпус, фільтрувальну перфоровану деку, суслозбірник, пресувальний барабан, що ексцентричне встановлений в корпусі в можливістю переміщення в напрямку виходу м'язги, і вузол захоплювального органу (пластин), який виконаний у вигляді стержнів, що поміщені в отвори між глухими павами для пластин та вміщені ва фазою в перпендикулярних напрямках (а с, СРСР №1291442, В30В9/20, 1985) Загальні ознаки преса, що заявляється і відомого корпус, барабан і пластини Проте, відомий пристрій має низьку продуктивність через недостатньо велику площу дренажувальної поверхні Відомий також прес для віджимання соку з плодів, який містить у собі корпус з перфорованим днищем, перфорований барабан, що розміщений ексцентричне всередині останнього, і ротор з радіальними лопатками (пластинами), встановленими з можливістю зворотно-поступальних переміщень в радіальних прорізах, що виконані в барабані, причому одна з лопаток жорстко з'єднана з ротором, а ІНШІ - шарнірно (а с, СРСР №1357248, В30В9/20, 1985), Загальні ознаки преса, що заявляється і відомого, вертикально встановлений корпус з перфо нтажувальний і розвантажувальний отвори, встановлений в корпусі перфорований барабан з жорстко закріпленими радіальними перегородками і пресувальні пластини з цапфами, розташованими в замкнутих канавках, що виконані в торцевих кришках, який відрізняється тим, що пресувальні пластини виконані перфорованими і шарнірно закріплені на радіальних перегородках, які виступають назовні з барабана, який розташований СПІВВІсно з корпусом, встановленим вертикально, а завантажувальний і розвантажувальний отвори виконані, ВІДПОВІДНО, у верхній і нижній торцевих кришках, остання з яких виконана перфорованою рованою нижньою торцевою кришкою (днищем), перфорований барабан, що розміщений всередині корпуса, і пластини Проте пластини у відомому пресі, виконуючи зворотно-поступальні переміщення в радіальних прорізах барабану, одночасно повертаються в них навколо шарнірів, внаслідок чого прорізи виконані набагато ширшими, ніж товщина пластин, які ущільнені відносно останніх за допомогою куліс, що ускладнює конструкцію преса Найбільш близьким до винаходу за конструктивним виконанням є кільцевий вальцевий ексцентриковий прес неперервної дії, який містить у собі горизонтально встановлений циліндричний перфорований корпус з завантажувальним і розвантажувальним отворами і торцевими кришками, ексцентрично встановлений в корпусі перфорований барабан з жорстко закріпленими подвійними радіальними перегородками, між якими розташовані з можливістю зворотно-поступальних переміщень пресувальні пластини з цапфами, розташованими в замкнутих канавках (копірах), що виконані в торцевих кришках (а с СРСР №114151, В30В9/20, 1958) Загальні ознаки технічного рішення, що заявляється і відомого, циліндричний корпус з торцевими кришками, завантажувальним і розвантажувальним отворами, встановлений в корпусі перфорований барабан з жорстко закріпленими радіальними перегородками і пресувальні пласти О со о Ю 47503 ни з цапфами, розташованими в замкнутих канавках, які виконані в торцевих кришках Недоліком відомого преса в низька якість соку, що добувається з пресованої сировини, як у процесі пресування стирається під час контакту з перфорованим корпусом, збагачуючи сік зависями Іншим недоліком в необхідність подолання приводом преса великих сил тертя, що виникають між подвійними перегородками барабану і пресувальними пластинами, що переміщуються в них і долають в камері пресування великі зусилля, які намагаються притиснути пластини до перегородок В основу винаходу поставлене завдання вдосконалити механізм утворення в пресі камери пресування і переміщення в ній пресувальних пластин шляхом ізоляції ними пресованого продукту вад контакту 8 корпусом і заміни сил тертя ковзання силами тертя котіння, що дозволить покращати якість соку і підвищити ККД приводу преса ва рахунок зменшення сил тертя, що долаються ним Для цього в пресі для віджимання соку, який містить у собі циліндричний корпус з торцевими кришками, завантажувальним і розвантажу вальним отворами, встановлений в корпусі перфорований барабан в жорстко закріпленими радіальними перегородками і пресувальні пластини з цапфами, розташованими в замкнених канавках, що виконані в торцевих кришках, згідно в винаходом, пресувальні пластини виконані перфорованими і шарнірно закріплені на радіальних перегородках, які виступають назовні з барабану, який розташований СПІВВІСНО з корпусом, встановленим вертикально, а завантажувальний і розвантажувальний отвори виконані ВІДПОВІДНО у верхній і нижній торцевих кришках, остання з яких виконана перфорованою Виконання пресувальних пластин і нижньої торцевої кришки перфорованими забезпечує підвищення продуктивності преса за рахунок збільшення площі дренажувальних поверхонь Шарнірне кріплення пластин на радіальних перегородках, що виступають з барабана дозволяє ізолювати переміщуваний в камері пресування продукт від контакту в нерухомим корпусом, що забезпечує підвищення якості соку за рахунок зменшення перетирання продукту і збагачення соку зависями Шарнірне кріплення пластин забезпечує також підвищення ККД приводу преса за рахунок зменшення сил тертя, які виникають під час переміщення пластин, шляхом заміни сил тертя ковзання силами тертя котіння в шарнірах Завдяки тому, що корпус встановлений вертикально, а завантажувальний і розвантажувальний отвори виконані ВІДПОВІДНО у верхній і нижній торцевих кришках, досягається спрощення завантажування у прес сировини і вивантажування вичавки за рахунок використання гравітаційних сил, без застосування спеціальних механізмів, що використовуються у відомих аналогічних пресах На фіг 1 поданий загальний вигляд преса, на фіг 2 - переріз А - А на фіг 1, на фіг 3 - переріз В В на фіг 1, на фіг 4 - переріз В - В на фіг 2 Прес для віджимання соку складається з вертикально встановленого циліндричного корпуса 1, верхньої 2 і нижньої перфорованої 3 торцевих кришок з завантажувальним 4 і розвантажувальним 5 отворами, СПІВВІСНО встановленого в корпусі 1 на привідному валі 6 перфорованого барабана 7 з жорстко закріпленими радіальними перегородками 8, на виступаючих з барабана 7 кінцях яких шарнірно закріплені пресувальні перфоровані пластини 9, що обладнані цапфами 10, розміщеними в замкнутих напрямних канавках 11, які виконані в торцевих кришках 2, 3 і мають профіль, що забезпечує поворот пластин 9 навколо шарнірів 12 на певний кут у залежності від кута повороту барабана 7 для здійснення операцій завантажування сировини в прес, пресування сировини за заданою програмою і розвантажування вичавки Простори, обмежені стінками барабана 7, перегородками 8, торцевими кришками 2, 3 і пластинами 9, утворить камери пресування 1 3 - 2 0 Під кришкою 3 встановлений сокозбірник 21 з ВІДВІДНИМ патрубком 22 Над отвором 4 розташований завантажувальний бункер 23, а під отвором 5 - розвантажувальний лоток 24 ном Прес для віджимання соку працює таким чи При обертанні барабана 7 за напрямком, позначеним на фіг 2 стрілкою, оброблювана сировина в бункера 23 черев отвір 4 поступає в камеру пресування 13 Одночасно в камерах 1 4 - 1 8 проводиться пресування сировини за рахунок зменшення їх об'єму внаслідок взаємодії цапф 10 зі стінками замкнутих канавок 11 і поступового переміщення незакріплених КІНЦІВ пластин 9 до осі обертання барабана 7 Сік, що ВІДДІЛЯЄТЬСЯ черев перфорацію барабана 7, пластин 9 і нижньої кришки 3, стікає в сокозбірник 21 і через патрубок 22 видаляється на подальшу обробку Одночасно в камері 19 незакріплений кінець пластини 9 різко віддаляється від осі обертання барабана 7, і вичавки черев розвантажувальний отвір 5 і лоток 24 розвантажується з камери 19 на транспортер і переміщується в приймальний бункер (на кресленнях транспортер і приймальний бункер не зображені) В положенні, яке зображене на фіг 2, порожня камера 20 грає роль буферної зони, що попереджує попадання сировини з бункера 23 в розвантажувальний отвір 5, коли перегородка 8, яка розташована між камерами 13 і 20, переміщується в зоні отвору 4, і камера 20 починає заповнюватися сировиною одночасно в закінченням завантажування камери 13 47503 Б'Б ФІГ З Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
