Формувальний ротор

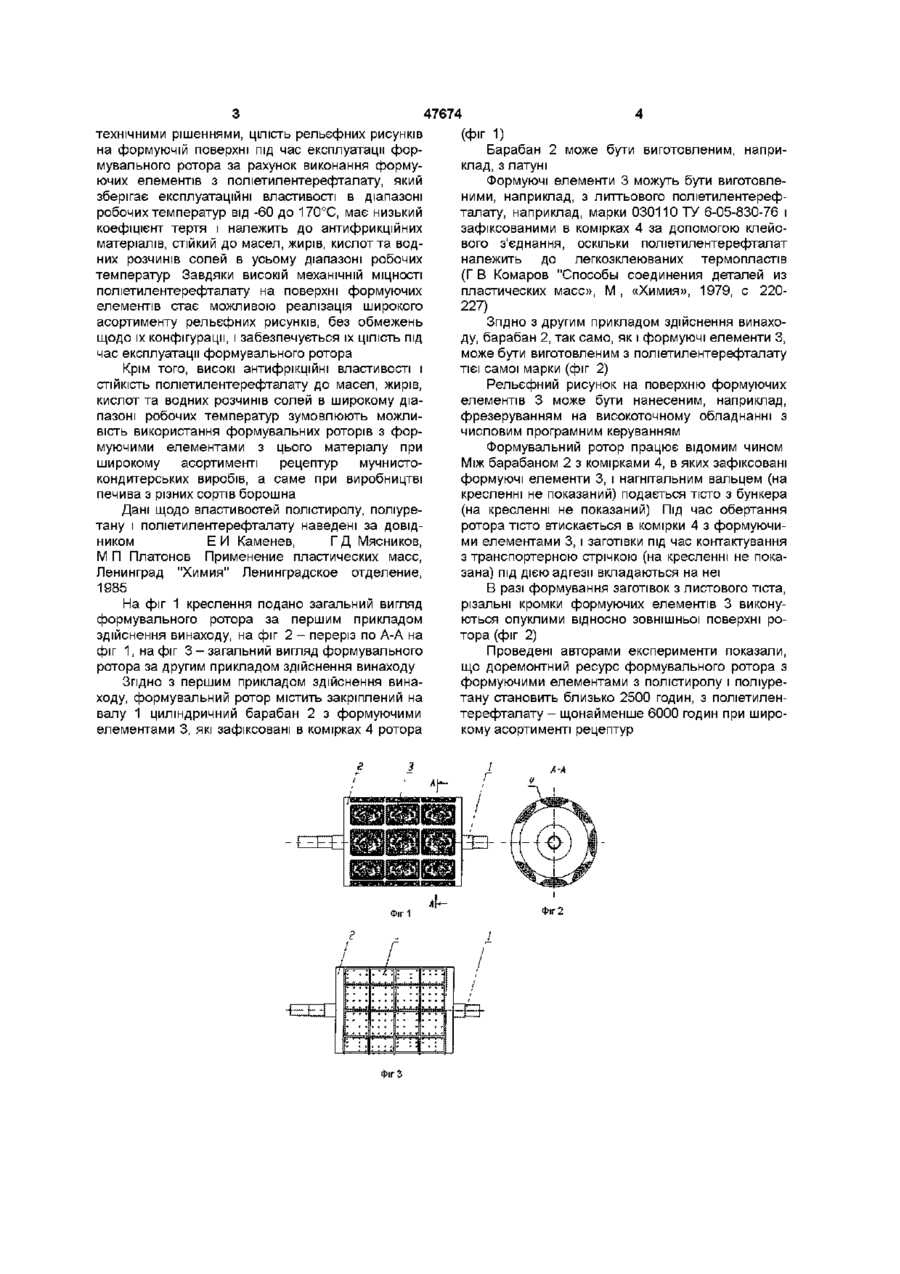

Формувальний ротор, який містить закріплений на валу циліндричний барабан з формуючими елементами, виконаними з полімерного матеріалу, який відрізняється тим, що формуючі елементи виконані з поліетилентерефталату елементів відбувається раніше, ніж решти, що не дозволяє забезпечити повторюваності конфігурації готових виробів при широкому асортименті рецептур Прототипом пристрою, що заявляється, є формувальний ротор, який містить закріплений на валу циліндричний барабан з формуючими елементами, виконаними з поліуретану Зовнішня поверхня даного ротора покрита тонким (приблизно Змм) шаром сплаву МІДІ, ЯКИЙ В МІСЦІ розташування формуючих елементів має наскрізні отвори, під якими розташований шар поліуретану товщиною приблизно 12мм Виконання формуючих елементів ротора з поліуретану, який має вищу, у порівнянні з полістиролом, ЗНОСОСТІЙКІСТЬ, однак так само низьку верхню границю робочих температур (до 100°С) і схильність до термічного і ХІМІЧНОГО старения, не сприяє забезпеченню ДОВГОВІЧНОСТІ, а саме підвищенню доремонтного ресурсу пристрою при широкому асортименті рецептур і готових виробів В основу винаходу поставлено задачу удосконалення формувального ротора шляхом виконання формуючих елементів з нового матеріалу з досягненням технічного результату у вигляді забезпечення ДОВГОВІЧНОСТІ, а саме підвищення доремонтного ресурсу пристрою при широкому асортименті рецептур готових виробів Для вирішення поставленої задачі в формувальному роторі, який містить закріплений на валу циліндричний барабан з формуючими елементами, виконаними з полімерного матеріалу, згідно з винаходом, формуючі елементи виконані з поліетилентерефталату Сукупність суттєвих ознак технічного рішення, що заявляється, забезпечує, порівняно з відомими (О 47674 технічними рішеннями, ЦІЛІСТЬ рельєфних рисунків на формуючій поверхні під час експлуатації формувального ротора за рахунок виконання формуючих елементів з поліетилентерефталату, який зберігає експлуатаційні властивості в діапазоні робочих температур від -60 до 170°С, має низький коефіцієнт тертя і належить до антифрикційних матеріалів, стійкий до масел, жирів, кислот та водних розчинів солей в усьому діапазоні робочих температур Завдяки високій механічній МІЦНОСТІ поліетилентерефталату на поверхні формуючих елементів стає можливою реалізація широкого асортименту рельєфних рисунків, без обмежень щодо їх конфігурації, і забезпечується їх ЦІЛІСТЬ ПІД час експлуатації формувального ротора Крім того, високі антифрікційні властивості і СТІЙКІСТЬ поліетилентерефталату до масел, жирів, кислот та водних розчинів солей в широкому діапазоні робочих температур зумовлюють можливість використання формувальних роторів з формуючими елементами з цього матеріалу при широкому асортименті рецептур мучнистокондитерських виробів, а саме при виробництві печива з різних сортів борошна Дані щодо властивостей полістиролу, поліуретану і поліетилентерефталату наведені за довідником ЕЙ Каменев, Г Д Мясников, М П Платонов Применение пластических масс, Ленинград "Химия" Ленинградское отделение, 1985 На фіг 1 креслення подано загальний вигляд формувального ротора за першим прикладом здійснення винаходу, на фіг 2 - переріз по А-А на фіг 1, на фіг 3 - загальний вигляд формувального ротора за другим прикладом здійснення винаходу Згідно З першим прикладом здійснення винаходу, формувальний ротор містить закріплений на валу 1 циліндричний барабан 2 з формуючими елементами 3, які зафіксовані в комірках 4 ротора (фіг 1) Барабан 2 може бути виготовленим, наприклад, з латуні Формуючі елементи 3 можуть бути виготовленими, наприклад, з литтьового поліетилентерефталату, наприклад, марки 030110 ТУ 6-05-830-76 і зафіксованими в комірках 4 за допомогою клейового з'єднання, оскільки поліетилентерефталат належить до легкозклеюваних термопластів (Г В Комаров "Способы соединения деталей из пластических масс», М , «Химия», 1979, с 220227) Згідно З другим прикладом здійснення винаходу, барабан 2, так само, як і формуючі елементи З, може бути виготовленим з поліетилентерефталату тієї самої марки (фіг 2) Рельєфний рисунок на поверхню формуючих елементів 3 може бути нанесеним, наприклад, фрезеруванням на високоточному обладнанні з числовим програмним керуванням Формувальний ротор працює відомим чином Між барабаном 2 з комірками 4, в яких зафіксовані формуючі елементи 3, і нагнітальним вальцем (на кресленні не показаний) подається тісто з бункера (на кресленні не показаний) Під час обертання ротора тісто втискається в комірки 4 з формуючими елементами 3, і заготівки під час контактування з транспортерною стрічкою (на кресленні не показана) під дією адгезії вкладаються на неї В разі формування заготівок з листового тіста, різальні кромки формуючих елементів 3 виконуються опуклими відносно зовнішньої поверхні ротора (фіг 2) Проведені авторами експерименти показали, що доремонтний ресурс формувального ротора з формуючими елементами з полістиролу і поліуретану становить близько 2500 годин, з поліетилентерефталату - щонайменше 6000 годин при широкому асортименті рецептур Фіг 2 Фіг З 47674 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
