Пластинчастий ланцюг конвеєра для переміщення пляшок

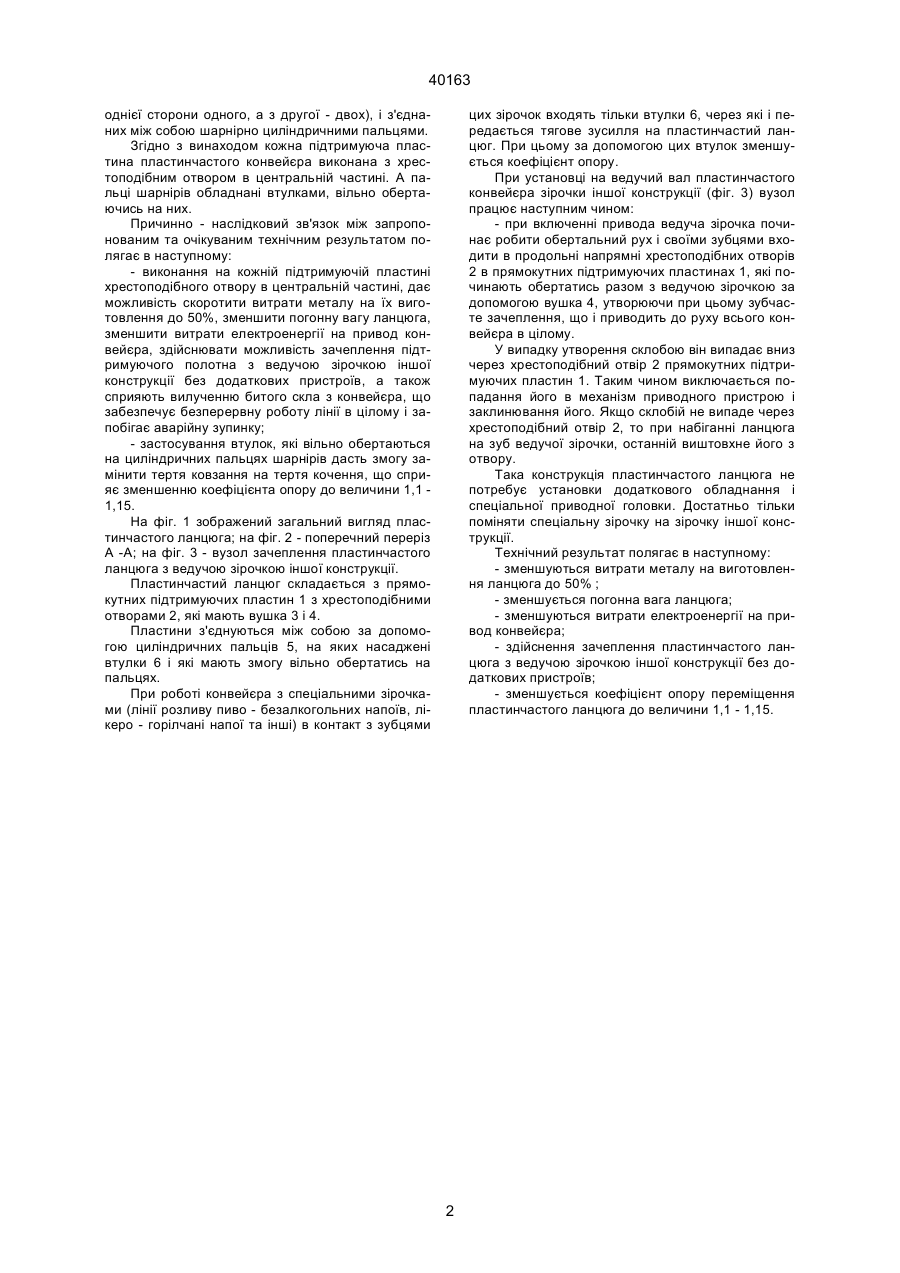

Пластинчастий ланцюг конвеєра для переміщення пляшок у вигляді прямокутних підтримуючих пластин, з'єднаних між собою шарнірно циліндричними пальцями, який відрізняється тим, що кожна прямокутна підтримуюча пластина ланцюга виконана з хрестоподібним отвором в центральній її частині, і що циліндричні пальці шарнірів обладнані втулками, які вільно обертаються на пальцях. (19) (21) 2000074529 (22) 27.07.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Валіулін Геннадій Романович, Галущенко Олександр Вікторович, Базаренко Володимир Васильович, Корсун Лариса Петрівна (73) Український державний університет харчових технологій, UA 40163 однієї сторони одного, а з другої - двох), і з'єднаних між собою шарнірно циліндричними пальцями. Згідно з винаходом кожна підтримуюча пластина пластинчастого конвейєра виконана з хрестоподібним отвором в центральній частині. А пальці шарнірів обладнані втулками, вільно обертаючись на них. Причинно - наслідковий зв'язок між запропонованим та очікуваним технічним результатом полягає в наступному: - виконання на кожній підтримуючій пластині хрестоподібного отвору в центральній частині, дає можливість скоротити витрати металу на їх виготовлення до 50%, зменшити погонну вагу ланцюга, зменшити витрати електроенергії на привод конвейєра, здійснювати можливість зачеплення підтримуючого полотна з ведучою зірочкою іншої конструкції без додаткових пристроїв, а також сприяють вилученню битого скла з конвейєра, що забезпечує безперервну роботу лінії в цілому і запобігає аварійну зупинку; - застосування втулок, які вільно обертаються на циліндричних пальцях шарнірів дасть змогу замінити тертя ковзання на тертя кочення, що сприяє зменшенню коефіцієнта опору до величини 1,1 1,15. На фіг. 1 зображений загальний вигляд пластинчастого ланцюга; на фіг. 2 - поперечний переріз А -А; на фіг. 3 - вузол зачеплення пластинчастого ланцюга з ведучою зірочкою іншої конструкції. Пластинчастий ланцюг складається з прямокутних підтримуючих пластин 1 з хрестоподібними отворами 2, які мають вушка 3 і 4. Пластини з'єднуються між собою за допомогою циліндричних пальців 5, на яких насаджені втулки 6 і які мають змогу вільно обертатись на пальцях. При роботі конвейєра з спеціальними зірочками (лінії розливу пиво - безалкогольних напоїв, лікеро - горілчані напої та інші) в контакт з зубцями цих зірочок входять тільки втулки 6, через які і передається тягове зусилля на пластинчастий ланцюг. При цьому за допомогою цих втулок зменшується коефіцієнт опору. При установці на ведучий вал пластинчастого конвейєра зірочки іншої конструкції (фіг. 3) вузол працює наступним чином: - при включенні привода ведуча зірочка починає робити обертальний рух і своїми зубцями входити в продольні напрямні хрестоподібних отворів 2 в прямокутних підтримуючих пластинах 1, які починають обертатись разом з ведучою зірочкою за допомогою вушка 4, утворюючи при цьому зубчасте зачеплення, що і приводить до руху всього конвейєра в цілому. У випадку утворення склобою він випадає вниз через хрестоподібний отвір 2 прямокутних підтримуючих пластин 1. Таким чином виключається попадання його в механізм приводного пристрою і заклинювання його. Якщо склобій не випаде через хрестоподібний отвір 2, то при набіганні ланцюга на зуб ведучої зірочки, останній виштовхне його з отвору. Така конструкція пластинчастого ланцюга не потребує установки додаткового обладнання і спеціальної приводної головки. Достатньо тільки поміняти спеціальну зірочку на зірочку іншої конструкції. Технічний результат полягає в наступному: - зменшуються витрати металу на виготовлення ланцюга до 50% ; - зменшується погонна вага ланцюга; - зменшуються витрати електроенергії на привод конвейєра; - здійснення зачеплення пластинчастого ланцюга з ведучою зірочкою іншої конструкції без додаткових пристроїв; - зменшується коефіцієнт опору переміщення пластинчастого ланцюга до величини 1,1 - 1,15. 2 40163 Фіг. 1 Фіг. 2 3 40163 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
