Барабанний очисник голівок коренеплодів цукрових буряків

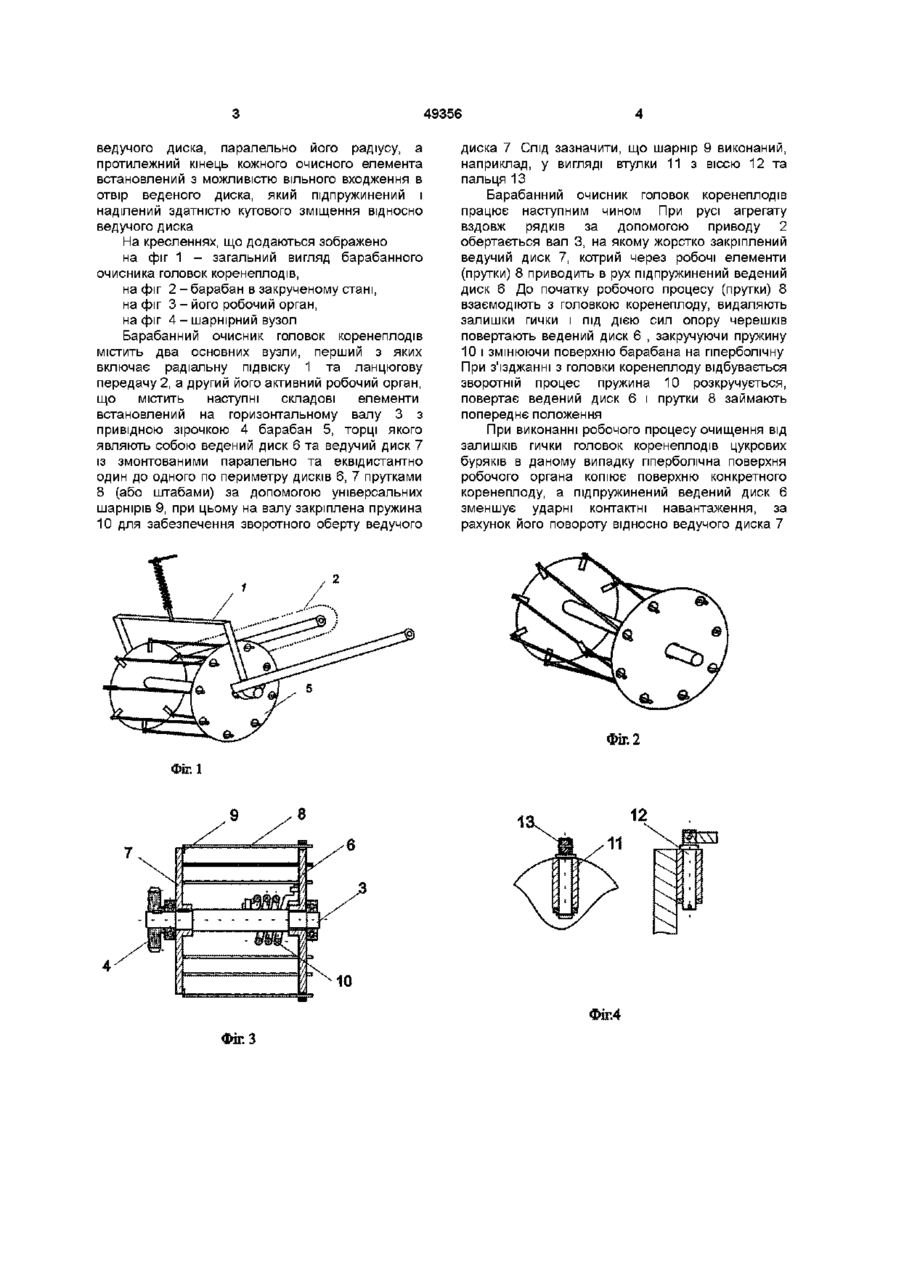

Барабанний очисник голівок коренеплодів цукрових буряків, що являє собою встановлений під пружинену підвіску з на радіальну горизонтальним валом обертання барабан, робоча поверхня якого виконана з очисних елементів у вигляді прутків, КІНЦІ яких приєднані до торцевих дисків барабана по периметру, причому один з дисків ведучий, жорстко закріплений на валу, який відрізняється тим, що один кінець кожного очисного елемента шарнірно прикріплений до ведучого диска паралельно його радіусу, а протилежний кінець кожного очисного елемента встановлений з можливістю вільного входження в отвір веденого диска, який підпружинений і наділений здатністю кутового зміщення відносно ведучого диска Винахід належить до бурякозбиральної техніки і може бути використаний для очищення головок коренеплодів цукрових буряків після підвищеного зрізу гички Відомий барабанний очисник головок коренеплодів, який містить прутковий барабана з сітчастою поверхнею, жорстко посадженого на привідний вал (див авторське свідоцтво СРСР № 820704 А 01 D 23/02 1980 р ) Недоліком такого барабанного очисника є неякісне очищення головок коренеплодів на швидкостях більших 1,5м/с, галопування Відомий також барабанний очисник головок коренеплодів, який містить барабан з горизонтальним валом обертання, робоча поверхня якого виконана з гнучких еластичних елементів, що закріплені на дисках Один диск посаджений на вал жорстко, а другий підпружинений і може рухатись вздовж вала Очисні елементи виконані у вигляді клинових пасів (див авторське свідоцтво СРСР № 1155177 А 01 D 23/02 1985 р) Недоліком такого барабанного очисника є неякісне очищення головок коренеплодів та швидке спрацювання робочих елементів іншому, причому підпружинений диск може рухатись вздовж вала Диски з'єднані між собою ланцюгами, які є робочими елементами (див авторське свідоцтво СРСР №1165266 А 01 D 23/02 1985 р) Недоліком такого барабанного очисника є те, що при роботі рухомий диск заклинюється внаслідок намотування на вал решток гички і бур'янів Крім того, ланцюги, прогинаючись, утворюють петлі, які виривають коренеплоди з ґрунту В основу винаходу покладена задача вдосконалення конструкції барабанного очисника для підвищення якості очищення, зменшення динамічних навантажень і збільшення робочої швидкості більш ніж 2,0м/с, що дасть змогу встановлювати барабанний очисник на сучасних бурякозбиральних машинах Поставлена задача вирішується наступним чином Барабанний очисник головок коренеплодів цукрових буряків, що являє собою встановлений на радіальну під пружинену підвіску з горизонтальним валом обертання барабан, робоча поверхня якого виконана з очисних елементів у вигляді прутків, штаб тощо, КІНЦІ яких приєднані до торцевих дисків барабана по периметру, причому один з дисків ведучий, жорстко закріплений на валу, згідно з запропонованим винаходом один кінець кожного очисного елемента шарнірно прикріплений до Найбільш близьким за конструкцією до запропонованого барабанного очисника є барабанний очисник, який містить привідний горизонтальний вал з жорстко закріпленим диском на одному КІНЦІ і підпружиненим диском - на (О ю C O 49356 ведучого диска, паралельно його радіусу, а протилежний кінець кожного очисного елемента встановлений з можливістю вільного входження в отвір веденого диска, який підпружинении і наділений здатністю кутового зміщення відносно ведучого диска На кресленнях, що додаються зображено на фіг 1 - загальний вигляд барабанного очисника головок коренеплодів, на фіг 2-барабан в закрученому стані, на фіг 3 - його робочий орган, на фіг 4 - шарнірний вузол Барабанний очисник головок коренеплодів містить два основних вузли, перший з яких включає радіальну підвіску 1 та ланцюгову передачу 2, а другий його активний робочий орган, що містить наступні складові елементи встановлений на горизонтальному валу 3 з привідною зірочкою 4 барабан 5, торці якого являють собою ведений диск 6 та ведучий диск 7 із змонтованими паралельно та еквідистантно один до одного по периметру дисків 6, 7 прутками 8 (або штабами) за допомогою універсальних шарнірів 9, при цьому на валу закріплена пружина 10 для забезпечення зворотного оберту ведучого диска 7 Слід зазначити, що шарнір 9 виконаний, наприклад, у вигляді втулки 11 з віссю 12 та пальця 13 Барабанний очисник головок коренеплодів працює наступним чином При русі агрегату вздовж рядків за допомогою приводу 2 обертається вал 3, на якому жорстко закріплений ведучий диск 7, котрий через робочі елементи (прутки) 8 приводить в рух підпружинении ведений диск 6 До початку робочого процесу (прутки) 8 взаємодіють з головкою коренеплоду, видаляють залишки гички і під дією сил опору черешків повертають ведений диск 6 , закручуючи пружину 10 і змінюючи поверхню барабана на гіперболічну При з'їзджанні з головки коренеплоду відбувається зворотній процес пружина 10 розкручується, повертає ведений диск 6 і прутки 8 займають попереднє положення При виконанні робочого процесу очищення від залишків гички головок коренеплодів цукрових буряків в даному випадку гіперболічна поверхня робочого органа копіює поверхню конкретного коренеплоду, а підпружинении ведений диск 6 зменшує ударні контактні навантаження, за рахунок його повороту відносно ведучого диска 7 Фіг. 2 Фіг. 1 Фіг.4 Фіг. З 49356 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
