Кутове роз’ємне з’єднання труб

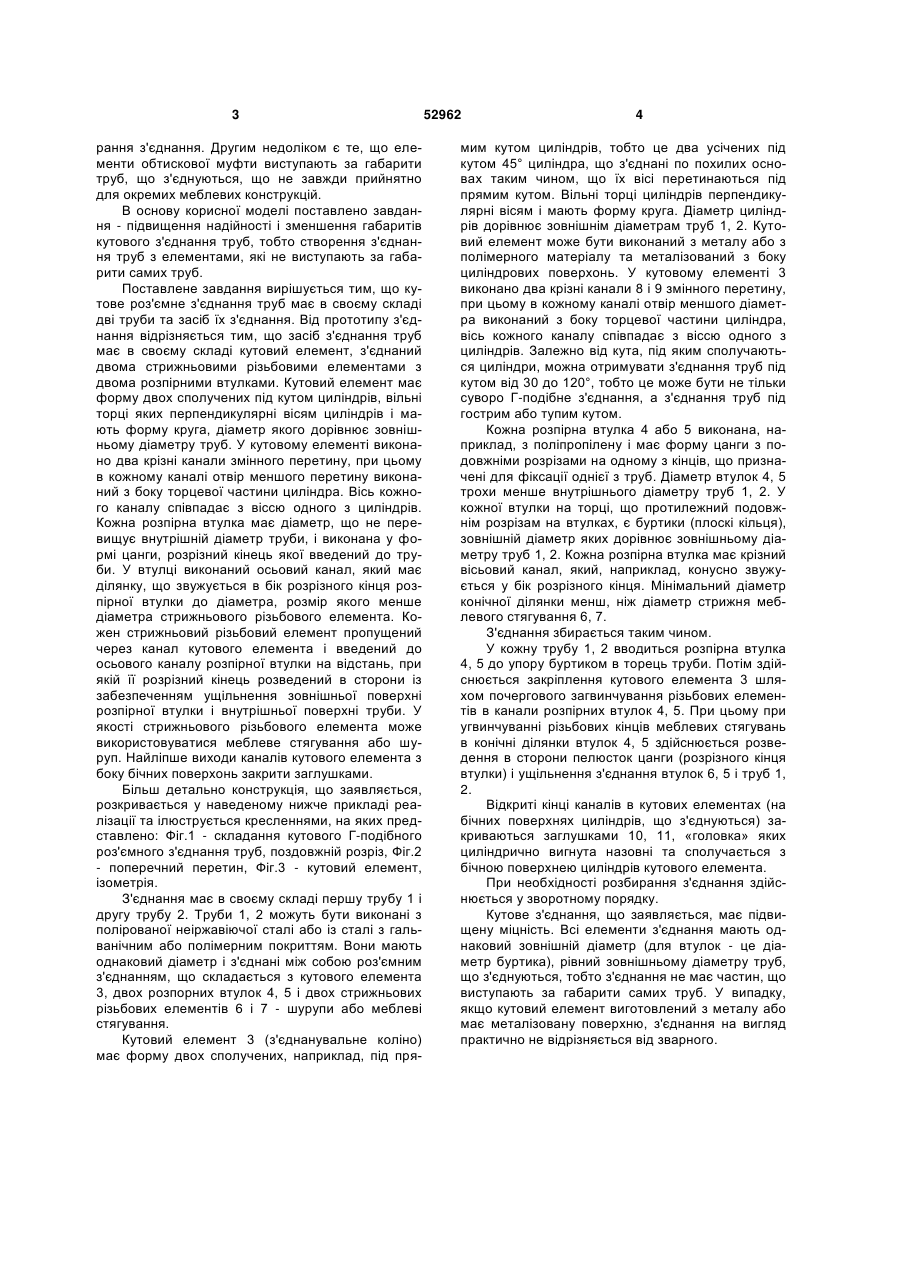

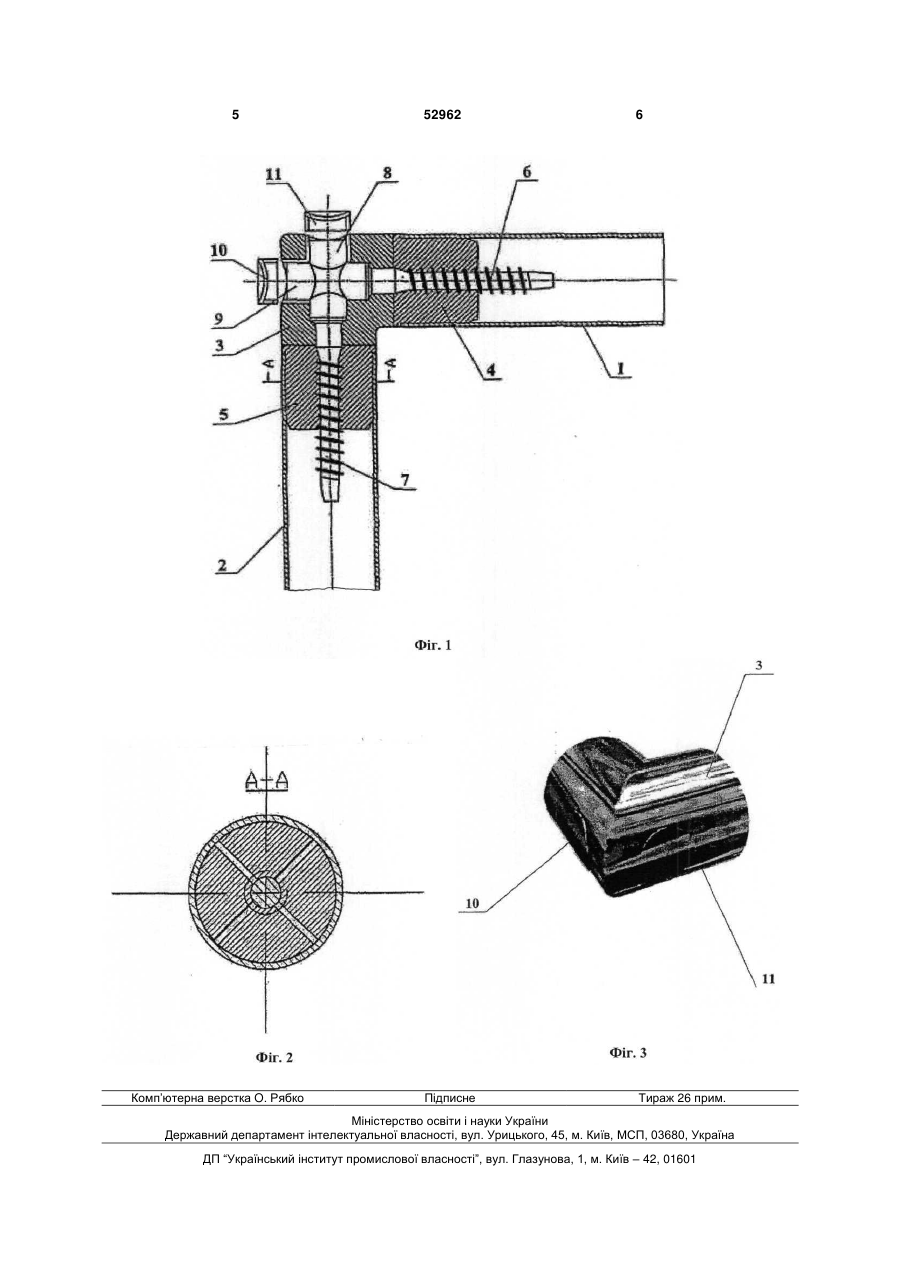

1. Кутове роз'ємне з'єднання труб, що включає дві труби і кутовий елемент для роз'ємного з'єднання труб, який має форму двох сполучених під кутом циліндрів, вільні торці яких перпендикулярні осям циліндрів і мають форму круга, діаметр якого дорівнює зовнішньому діаметру труб, що з'єднуються, в кутовому елементі виконано два крізні канали змінного перерізу, в кожному каналі отвір меншого перерізу виконаний з боку торцевої U 2 (19) 1 3 рання з'єднання. Другим недоліком є те, що елементи обтискової муфти виступають за габарити труб, що з'єднуються, що не завжди прийнятно для окремих меблевих конструкцій. В основу корисної моделі поставлено завдання - підвищення надійності і зменшення габаритів кутового з'єднання труб, тобто створення з'єднання труб з елементами, які не виступають за габарити самих труб. Поставлене завдання вирішується тим, що кутове роз'ємне з'єднання труб має в своєму складі дві труби та засіб їх з'єднання. Від прототипу з'єднання відрізняється тим, що засіб з'єднання труб має в своєму складі кутовий елемент, з'єднаний двома стрижньовими різьбовими елементами з двома розпірними втулками. Кутовий елемент має форму двох сполучених під кутом циліндрів, вільні торці яких перпендикулярні вісям циліндрів і мають форму круга, діаметр якого дорівнює зовнішньому діаметру труб. У кутовому елементі виконано два крізні канали змінного перетину, при цьому в кожному каналі отвір меншого перетину виконаний з боку торцевої частини циліндра. Вісь кожного каналу співпадає з віссю одного з циліндрів. Кожна розпірна втулка має діаметр, що не перевищує внутрішній діаметр труби, і виконана у формі цанги, розрізний кінець якої введений до труби. У втулці виконаний осьовий канал, який має ділянку, що звужується в бік розрізного кінця розпірної втулки до діаметра, розмір якого менше діаметра стрижньового різьбового елемента. Кожен стрижньовий різьбовий елемент пропущений через канал кутового елемента і введений до осьового каналу розпірної втулки на відстань, при якій її розрізний кінець розведений в сторони із забезпеченням ущільнення зовнішньої поверхні розпірної втулки і внутрішньої поверхні труби. У якості стрижньового різьбового елемента може використовуватися меблеве стягування або шуруп. Найліпше виходи каналів кутового елемента з боку бічних поверхонь закрити заглушками. Більш детально конструкція, що заявляється, розкривається у наведеному нижче прикладі реалізації та ілюструється кресленнями, на яких представлено: Фіг.1 - складання кутового Г-подібного роз'ємного з'єднання труб, поздовжній розріз, Фіг.2 - поперечний перетин, Фіг.3 - кутовий елемент, ізометрія. З'єднання має в своєму складі першу трубу 1 і другу трубу 2. Труби 1, 2 можуть бути виконані з полірованої неіржавіючої сталі або із сталі з гальванічним або полімерним покриттям. Вони мають однаковий діаметр і з'єднані між собою роз'ємним з'єднанням, що складається з кутового елемента 3, двох розпорних втулок 4, 5 і двох стрижньових різьбових елементів 6 і 7 - шурупи або меблеві стягування. Кутовий елемент 3 (з'єднанувальне коліно) має форму двох сполучених, наприклад, під пря 52962 4 мим кутом циліндрів, тобто це два усічених під кутом 45° циліндра, що з'єднані по похилих основах таким чином, що їх вісі перетинаються під прямим кутом. Вільні торці циліндрів перпендикулярні вісям і мають форму круга. Діаметр циліндрів дорівнює зовнішнім діаметрам труб 1, 2. Кутовий елемент може бути виконаний з металу або з полімерного матеріалу та металізований з боку циліндрових поверхонь. У кутовому елементі 3 виконано два крізні канали 8 і 9 змінного перетину, при цьому в кожному каналі отвір меншого діаметра виконаний з боку торцевої частини циліндра, вісь кожного каналу співпадає з віссю одного з циліндрів. Залежно від кута, під яким сполучаються циліндри, можна отримувати з'єднання труб під кутом від 30 до 120°, тобто це може бути не тільки суворо Г-подібне з'єднання, а з'єднання труб під гострим або тупим кутом. Кожна розпірна втулка 4 або 5 виконана, наприклад, з поліпропілену і має форму цанги з подовжніми розрізами на одному з кінців, що призначені для фіксації однієї з труб. Діаметр втулок 4, 5 трохи менше внутрішнього діаметру труб 1, 2. У кожної втулки на торці, що протилежний подовжнім розрізам на втулках, є буртики (плоскі кільця), зовнішній діаметр яких дорівнює зовнішньому діаметру труб 1, 2. Кожна розпірна втулка має крізний вісьовий канал, який, наприклад, конусно звужується у бік розрізного кінця. Мінімальний діаметр конічної ділянки менш, ніж діаметр стрижня меблевого стягування 6, 7. З'єднання збирається таким чином. У кожну трубу 1, 2 вводиться розпірна втулка 4, 5 до упору буртиком в торець труби. Потім здійснюється закріплення кутового елемента 3 шляхом почергового загвинчування різьбових елементів в канали розпірних втулок 4, 5. При цьому при угвинчуванні різьбових кінців меблевих стягувань в конічні ділянки втулок 4, 5 здійснюється розведення в сторони пелюсток цанги (розрізного кінця втулки) і ущільнення з'єднання втулок 6, 5 і труб 1, 2. Відкриті кінці каналів в кутових елементах (на бічних поверхнях циліндрів, що з'єднуються) закриваються заглушками 10, 11, «головка» яких циліндрично вигнута назовні та сполучається з бічною поверхнею циліндрів кутового елемента. При необхідності розбирання з'єднання здійснюється у зворотному порядку. Кутове з'єднання, що заявляється, має підвищену міцність. Всі елементи з'єднання мають однаковий зовнішній діаметр (для втулок - це діаметр буртика), рівний зовнішньому діаметру труб, що з'єднуються, тобто з'єднання не має частин, що виступають за габарити самих труб. У випадку, якщо кутовий елемент виготовлений з металу або має металізовану поверхню, з'єднання на вигляд практично не відрізняється від зварного. 5 Комп’ютерна верстка O. Рябко 52962 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
