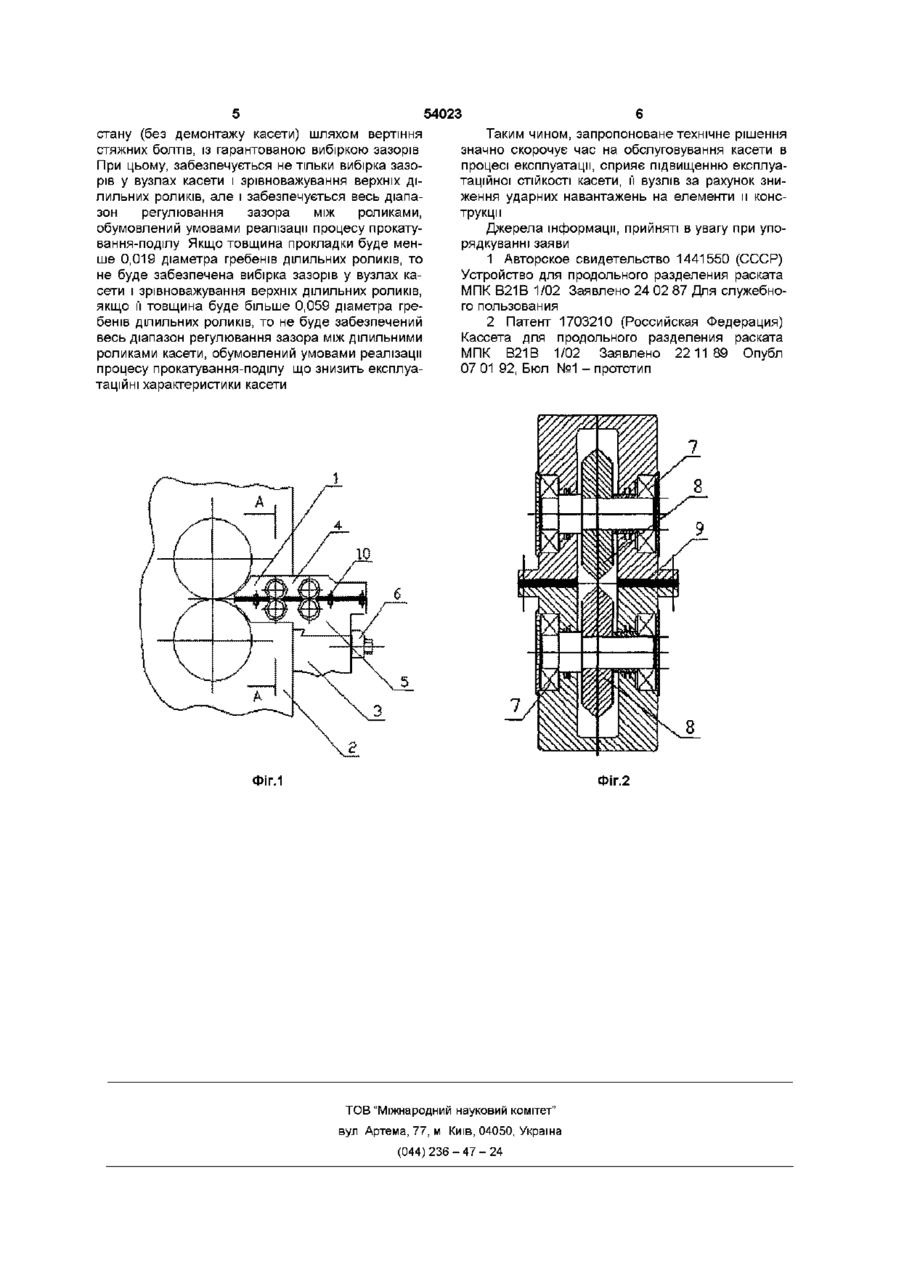

Касета для подовжнього поділу розкату

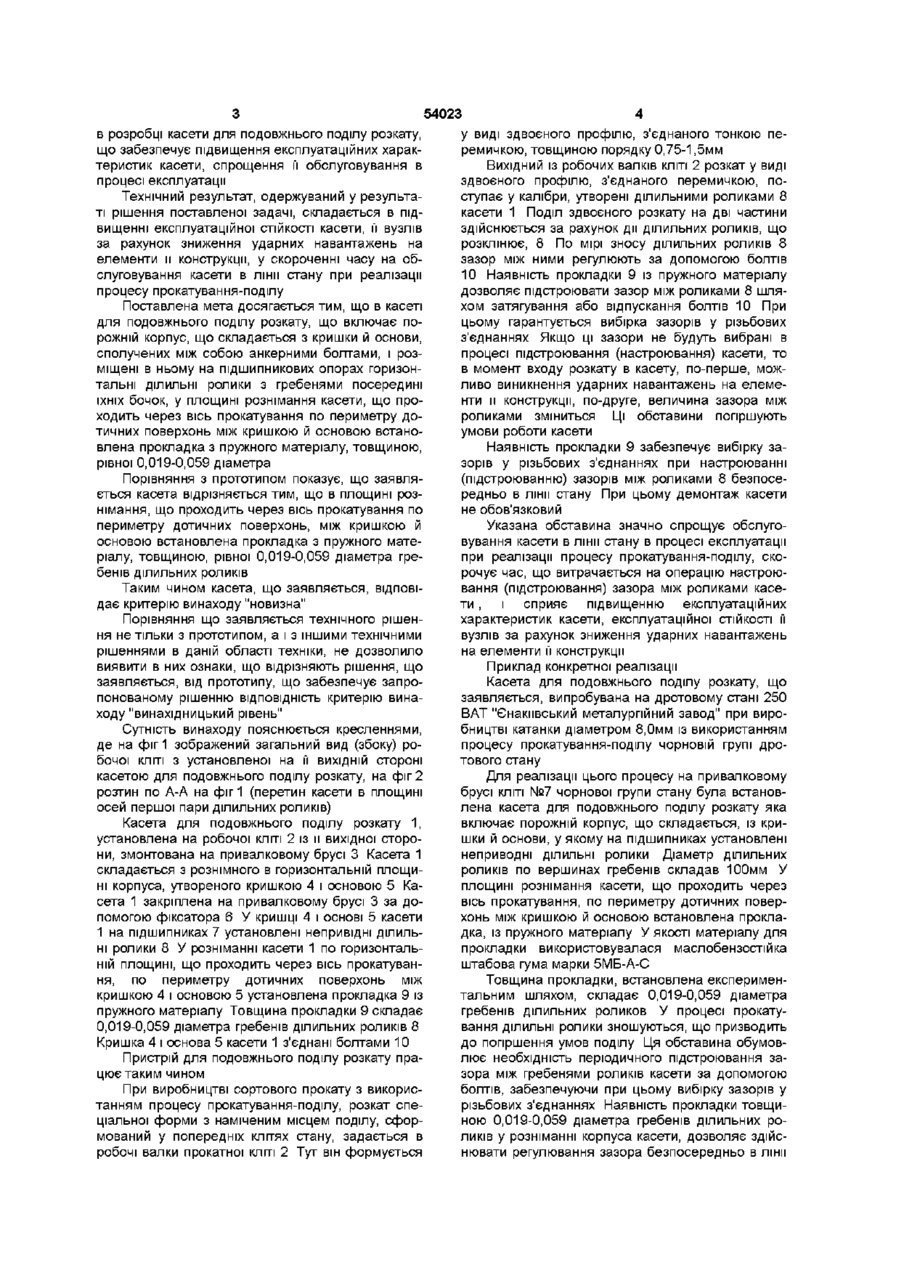

Касета для подовжнього поділу розкату, що включає порожній корпус, який складається з кришки і основи, з'єднаних між собою болтами, і розміщені в ньому на підшипникових опорах горизонтальні ДІЛИЛЬНІ ролики з гребенями посередині їхніх бочок, яка відрізняється тим, що в площині рознімання касети, що проходить через вісь прокатування, по периметру дотичних поверхонь між кришкою і основою встановлена прокладка з пружного матеріалу товщиною 0,019-0,059 діаметра гребенів ділильних роликів Винахід ставиться до прокатного виробництва, як то до конструкцій касет для подовжнього поділу розкату, застосовуваних при виробництві сортового прокату з використанням процесу прокатуванняподілу, і може бути реалізоване на сортових і дротових прокатних станах Відома касета для подовжнього поділу розкату, що включає порожній корпус, що складається з кришки і основи, з'єднаних між собою болтами, і розміщені в ньому на підшипникових опорах горизонтальні ДІЛИЛЬНІ ролики з гребенями посереду їхніх бочок Ця касета є складовою частиною, пристрою для подовжнього поділу розкату, застосовуваного для реалізації процесу прокатуванняподілу при виробництві сортового прокату [1] Недоліком відомої касети є складність настроювання або підстроювання зазора між гребенями роликів касети, наприклад, із за їхнього зносу Крім того, відсутність засобів регулювання зазора між роликами касети і засобів зрівноважування верхнього ролика не гарантує вибірки зазорів у різьбових з'єднаннях елементів касети, що знижує точність поділу розкату, погіршує умови експлуатації касети унаслідок виникнення ударних навантажень у и вузлах при вході в и розкату У якості прототипу прийнята касета для подовжнього поділу розкату, що включає порожній корпус, що складається з кришки й основи, з'єднаних між собою болтами, і розміщені в ньому на підшипникових опорах горизонтальні ДІЛИЛЬНІ ро лики з гребенями посередині їхніх бочок Ця касета також використовується для реалізації процесу прокатування-поділу при виробництві сортового прокату [2] Недоліком прототипу є те, що для настроювання або підстроювання зазора між роликами касети, наприклад, у зв'язку з їхнім зносом, необхідний демонтаж касети, після чого настроюється зазор між роликами за допомогою болтів, що з'єднують кришку й основу касети, і перевірюється вибірка зазорів у різьбових з'єднаннях кришки й основи касети Якщо зазори в різьбових з'єднаннях не будуть обрані в процесі підстроювання (настроювання) касети, то в момент входу в касету розкату виникають ударні навантаження на елементи конструкції касети Відсутність засобів регулювання зазора між роликами і зрівноважування верхнього ролика не забезпечує вибірки зазорів у різьбових з'єднаннях при и настроюванні Крім того, зміна характеристик настроювання касети зміна розміру зазора між роликами при вході розкату в касету знижує точність поділу і погіршує умови роботи касети Зазначені обставини погіршують експлуатаційні характеристики касети, ускладнюють її обслуговування в процесі експлуатації Метою винаходу є підвищення експлуатаційних характеристик касети, спрощення її обслуговування в процесі експлуатації Задача, розв'язувана винаходом, складається СО сч о Ю 54023 в розробці касети для подовжнього поділу розкату, що забезпечує підвищення експлуатаційних характеристик касети, спрощення її обслуговування в процесі експлуатації Технічний результат, одержуваний у результаті рішення поставленої задачі, складається в підвищенні експлуатаційної СТІЙКОСТІ касети, її вузлів за рахунок зниження ударних навантажень на елементи и конструкції, у скороченні часу на обслуговування касети в лінії стану при реалізації процесу прокатування-поділу Поставлена мета досягається тим, що в касеті для подовжнього поділу розкату, що включає порожній корпус, що складається з кришки й основи, сполучених між собою анкерними болтами, і розміщені в ньому на підшипникових опорах горизонтальні ДІЛИЛЬНІ ролики з гребенями посередині їхніх бочок, у площині рознімання касети, що проходить через вісь прокатування по периметру дотичних поверхонь між кришкою й основою встановлена прокладка з пружного матеріалу, товщиною, рівної 0,019-0,059 діаметра Порівняння з прототипом показує, що заявляється касета відрізняється тим, що в площині рознімання, що проходить через вісь прокатування по периметру дотичних поверхонь, між кришкою й основою встановлена прокладка з пружного матеріалу, товщиною, рівної 0,019-0,059 діаметра гребенів ділильних роликів Таким чином касета, що заявляється, відповідає критерію винаходу "новизна" Порівняння що заявляється технічного рішення не тільки з прототипом, а і з іншими технічними рішеннями в даній області техніки, не дозволило виявити в них ознаки, що відрізняють рішення, що заявляється, від прототипу, що забезпечує запропонованому рішенню ВІДПОВІДНІСТЬ критерію винаходу "винахідницький рівень" Сутність винаходу пояснюється кресленнями, де на фиг 1 зображений загальний вид (збоку) робочої КЛІТІ з установленої на її ВИХІДНІЙ стороні касетою для подовжнього поділу розкату, на фіг 2 розтин по А-А на фиг 1 (перетин касети в площині осей першої пари ділильних роликів) Касета для подовжнього поділу розкату 1, установлена на робочої КЛІТІ 2 із и вихідної сторони, змонтована на привалковому брусі 3 Касета 1 складається з рознімного в горизонтальній площині корпуса, утвореного кришкою 4 і основою 5 Касета 1 закріплена на привалковому брусі 3 за допомогою фіксатора 6 У кришці 4 і основі 5 касети 1 на підшипниках 7 установлені непривідні ДІЛИЛЬНІ ролики 8 У розніманні касети 1 по горизонтальній площині, що проходить через вісь прокатування, по периметру дотичних поверхонь між кришкою 4 і основою 5 установлена прокладка 9 із пружного матеріалу Товщина прокладки 9 складає 0,019-0,059 діаметра гребенів ділильних роликів 8 Кришка 4 і основа 5 касети 1 з'єднані болтами 10 Пристрій для подовжнього поділу розкату працює таким чином При виробництві сортового прокату з використанням процесу прокатування-поділу, розкат спеціальної форми з наміченим місцем поділу, сформований у попередніх клітях стану, задається в робочі валки прокатної КЛІТІ 2 Тут він формується у виді здвоєного профілю, з'єднаного тонкою перемичкою, товщиною порядку 0,75-1,5мм Вихідний ІЗ робочих валків КЛІТІ 2 розкат у виді здвоєного профілю, з'єднаного перемичкою, поступає у калібри, утворені ділильними роликами 8 касети 1 Поділ ЗДВОЄНОГО розкату на дві частини здійснюється за рахунок дії ділильних роликів, що розклінює, 8 По мірі зносу ділильних роликів 8 зазор між ними регулюють за допомогою болтів 10 Наявність прокладки 9 із пружного матеріалу дозволяє підстроювати зазор між роликами 8 шляхом затягування або відпускання болтів 10 При цьому гарантується вибірка зазорів у різьбових з'єднаннях Якщо ці зазори не будуть вибрані в процесі підстроювання (настроювання) касети, то в момент входу розкату в касету, по-перше, можливо виникнення ударних навантажень на елементи и конструкції, по-друге, величина зазора між роликами зміниться Ці обставини погіршують умови роботи касети Наявність прокладки 9 забезпечує вибірку зазорів у різьбових з'єднаннях при настроюванні (підстроюванню) зазорів між роликами 8 безпосередньо в лінії стану При цьому демонтаж касети не обов'язковий Указана обставина значно спрощує обслуговування касети в лінії стану в процесі експлуатації при реалізації процесу прокатування-поділу, скорочує час, що витрачається на операцію настроювання (підстроювання) зазора між роликами касети , і сприяє підвищенню експлуатаційних характеристик касети, експлуатаційної СТІЙКОСТІ її вузлів за рахунок зниження ударних навантажень на елементи її конструкції Приклад конкретної реалізації Касета для подовжнього поділу розкату, що заявляється, випробувана на дротовому стані 250 ВАТ "Єнакіївський металургійний завод" при виробництві катанки діаметром 8,0мм із використанням процесу прокатування-поділу чорновій групі дротового стану Для реалізації цього процесу на привалковому брусі КЛІТІ №7 чорнової групи стану була встановлена касета для подовжнього поділу розкату яка включає порожній корпус, що складається, із кришки й основи, у якому на підшипниках установлені непривод ні ДІЛИЛЬНІ ролики Діаметр ділильних роликів по вершинах гребенів складав 100мм У площині рознімання касети, що проходить через вісь прокатування, по периметру дотичних поверхонь між кришкою й основою встановлена прокладка, із пружного матеріалу У якості матеріалу для прокладки використовувалася маслобензостійка штабова гума марки 5МБ-А-С Товщина прокладки, встановлена експериментальним шляхом, складає 0,019-0,059 діаметра гребенів ділильних роликов У процесі прокатування ДІЛИЛЬНІ ролики зношуються, що призводить до погіршення умов поділу Ця обставина обумовлює необхідність періодичного підстроювання зазора між гребенями роликів касети за допомогою болтів, забезпечуючи при цьому вибірку зазорів у різьбових з'єднаннях Наявність прокладки товщиною 0,019-0,059 діаметра гребенів ділильних роликів у розніманні корпуса касети, дозволяє здійснювати регулювання зазора безпосередньо в лінії 54023 стану (без демонтажу касети) шляхом вертіння стяжних болтів, із гарантованою вибіркою зазорів При цьому, забезпечується не тільки вибірка зазорів у вузлах касети і зрівноважування верхніх ділильних роликів, але і забезпечується весь діапазон регулювання зазора між роликами, обумовлений умовами реалізації процесу прокатування-поділу Якщо товщина прокладки буде менше 0,019 діаметра гребенів ділильних роликів, то не буде забезпечена вибірка зазорів у вузлах касети і зрівноважування верхніх ділильних роликів, якщо її товщина буде більше 0,059 діаметра гребенів ділильних роликів, то не буде забезпечений весь діапазон регулювання зазора між ділильними роликами касети, обумовлений умовами реалізації процесу прокатування-поділу що знизить експлуатаційні характеристики касети Таким чином, запропоноване технічне рішення значно скорочує час на обслуговування касети в процесі експлуатації, сприяє підвищенню експлуатаційної СТІЙКОСТІ касети, її вузлів за рахунок зниження ударних навантажень на елементи и конструкції Джерела інформації, прийняті в увагу при упорядкуванні заяви 1 Авторское свидетельство 1441550 (СССР) Устройство для продольного разделения раската МПК В21В 1/02 Заявлено 24 02 87 Для служебного пользования 2 Патент 1703210 (Российская Федерация) Кассета для продольного разделения раската МПК В21В 1/02 Заявлено 22 1189 Опубл 07 01 92, Бюл №1 - прототип Фіг.2 ФІГ.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
