Електромагнітний захоплювальний пристрій

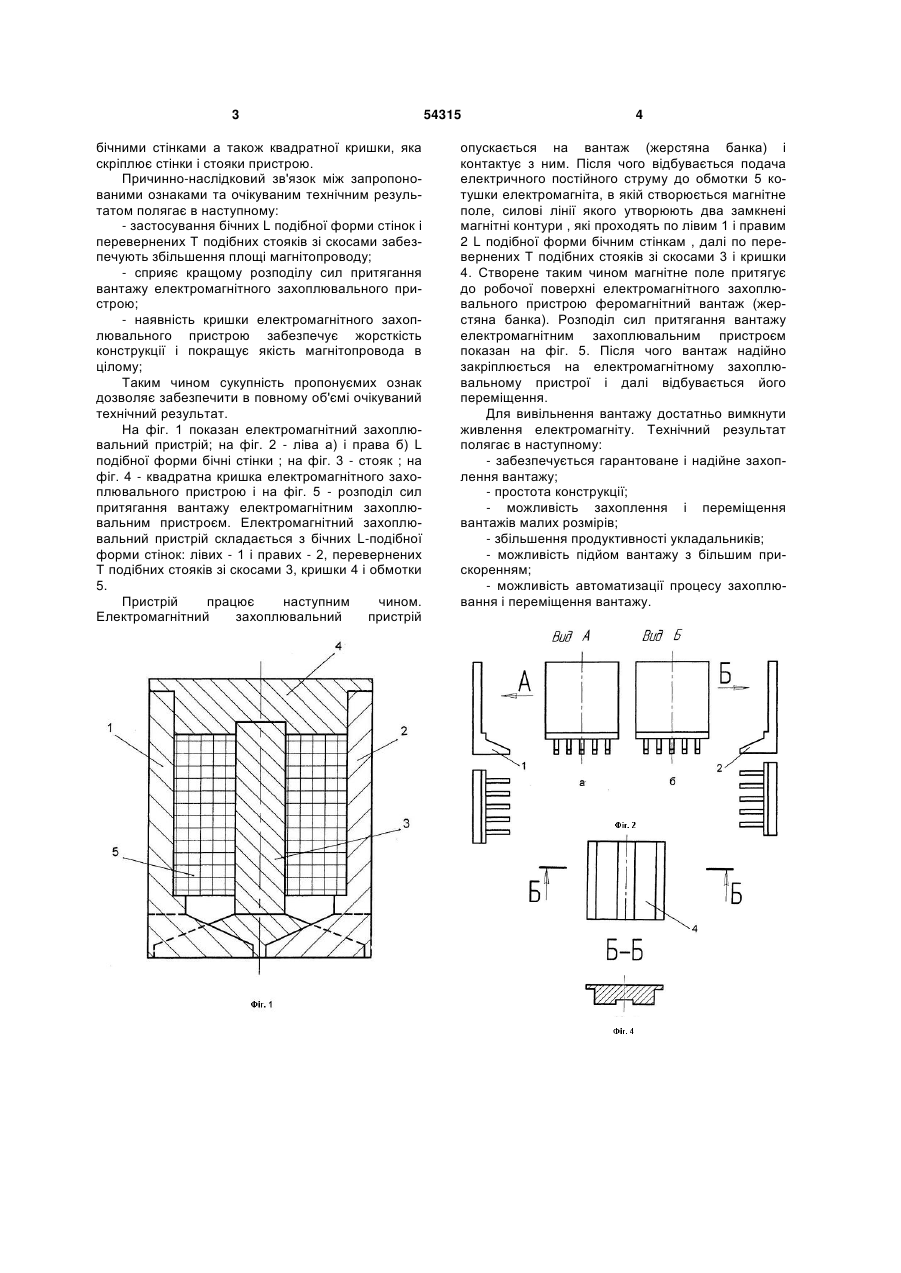

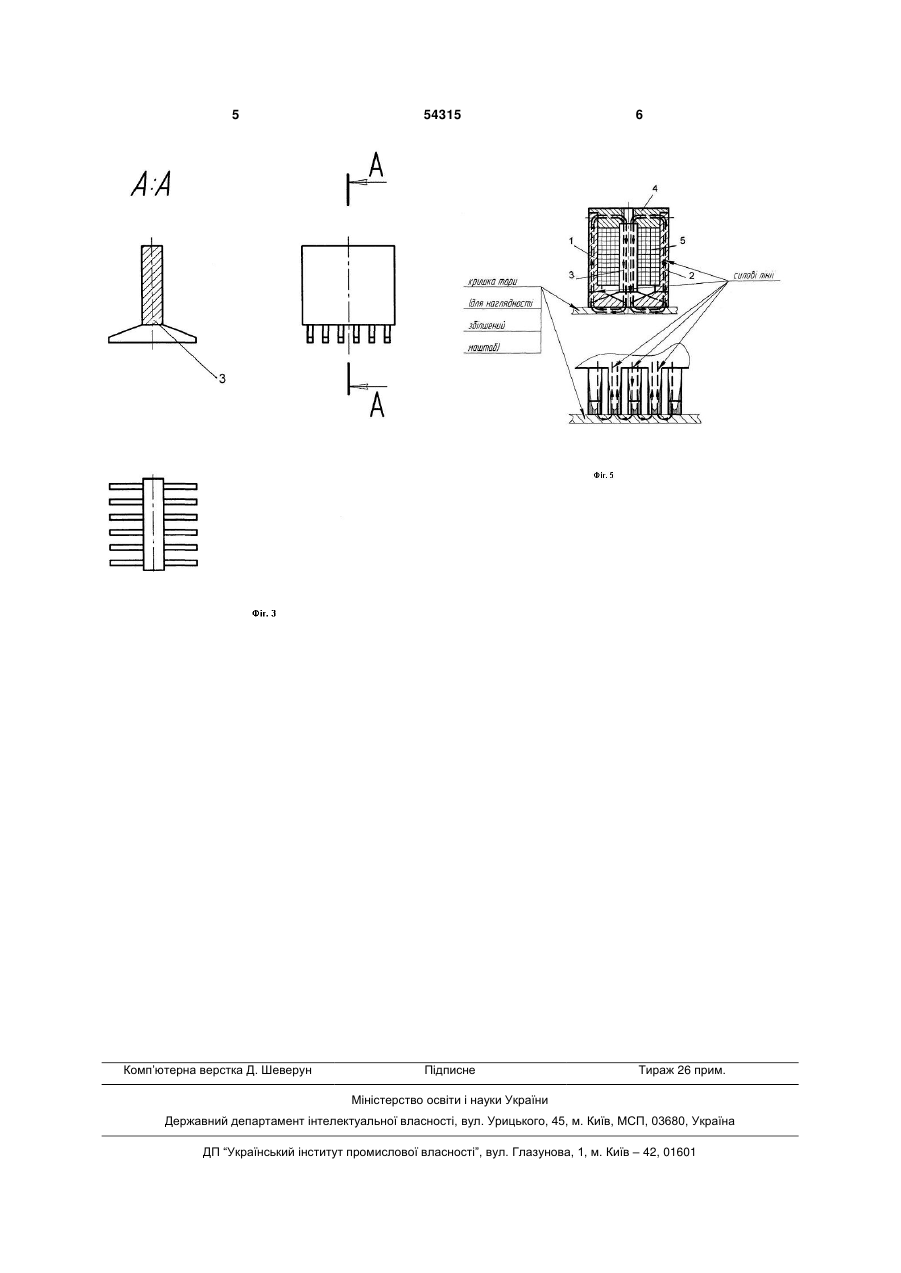

Електромагнітний захоплювальний пристрій, який складається із стінок, стояків, котушки і кришки, який відрізняється тим, що електромагнітний захоплювальний пристрій складається із бічних Lподібної форми стінок, які стоять на відстані одна від одної і розташовані одна проти одної на відстані ширини обмотки котушки, перевернених Тподібних стояків зі скосами, які розташовані всередині котушки і які контактують під нею з бічними стінками, а також квадратної кришки, яка скріплює стінки і стояки пристрою. (19) (21) u201003476 (22) 25.03.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) ВАЛІУЛІН ГЕННАДІЙ РОМАНОВИЧ, ГАВВА ОЛЕКСАНДР МИКОЛАЙОВИЧ, КУЄВДА ВАЛЕРІЙ ПЕТРОВИЧ, ПАШЕНКОВСЬКА ОЛЕНА СЕРГІЇВНА, ЖАРОВА СВІТЛАНА ІВАНІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 бічними стінками а також квадратної кришки, яка скріплює стінки і стояки пристрою. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - застосування бічних L подібної форми стінок і перевернених Т подібних стояків зі скосами забезпечують збільшення площі магнітопроводу; - сприяє кращому розподілу сил притягання вантажу електромагнітного захоплювального пристрою; - наявність кришки електромагнітного захоплювального пристрою забезпечує жорсткість конструкції і покращує якість магнітопровода в цілому; Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показан електромагнітний захоплювальний пристрій; на фіг. 2 - ліва а) і права б) L подібної форми бічні стінки ; на фіг. 3 - стояк ; на фіг. 4 - квадратна кришка електромагнітного захоплювального пристрою і на фіг. 5 - розподіл сил притягання вантажу електромагнітним захоплювальним пристроєм. Електромагнітний захоплювальний пристрій складається з бічних L-подібної форми стінок: лівих - 1 і правих - 2, перевернених Т подібних стояків зі скосами 3, кришки 4 і обмотки 5. Пристрій працює наступним чином. Електромагнітний захоплювальний пристрій 54315 4 опускається на вантаж (жерстяна банка) і контактує з ним. Після чого відбувається подача електричного постійного струму до обмотки 5 котушки електромагніта, в якій створюється магнітне поле, силові лінії якого утворюють два замкнені магнітні контури , які проходять по лівим 1 і правим 2 L подібної форми бічним стінкам , далі по перевернених Т подібних стояків зі скосами 3 і кришки 4. Створене таким чином магнітне поле притягує до робочої поверхні електромагнітного захоплювального пристрою феромагнітний вантаж (жерстяна банка). Розподіл сил притягання вантажу електромагнітним захоплювальним пристроєм показан на фіг. 5. Після чого вантаж надійно закріплюється на електромагнітному захоплювальному пристрої і далі відбувається його переміщення. Для вивільнення вантажу достатньо вимкнути живлення електромагніту. Технічний результат полягає в наступному: - забезпечується гарантоване і надійне захоплення вантажу; - простота конструкції; - можливість захоплення і переміщення вантажів малих розмірів; - збільшення продуктивності укладальників; - можливість підйом вантажу з більшим прискоренням; - можливість автоматизації процесу захоплювання і переміщення вантажу. 5 Комп’ютерна верстка Д. Шеверун 54315 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
