Багатофункціональний агрегат для фермерських господарств

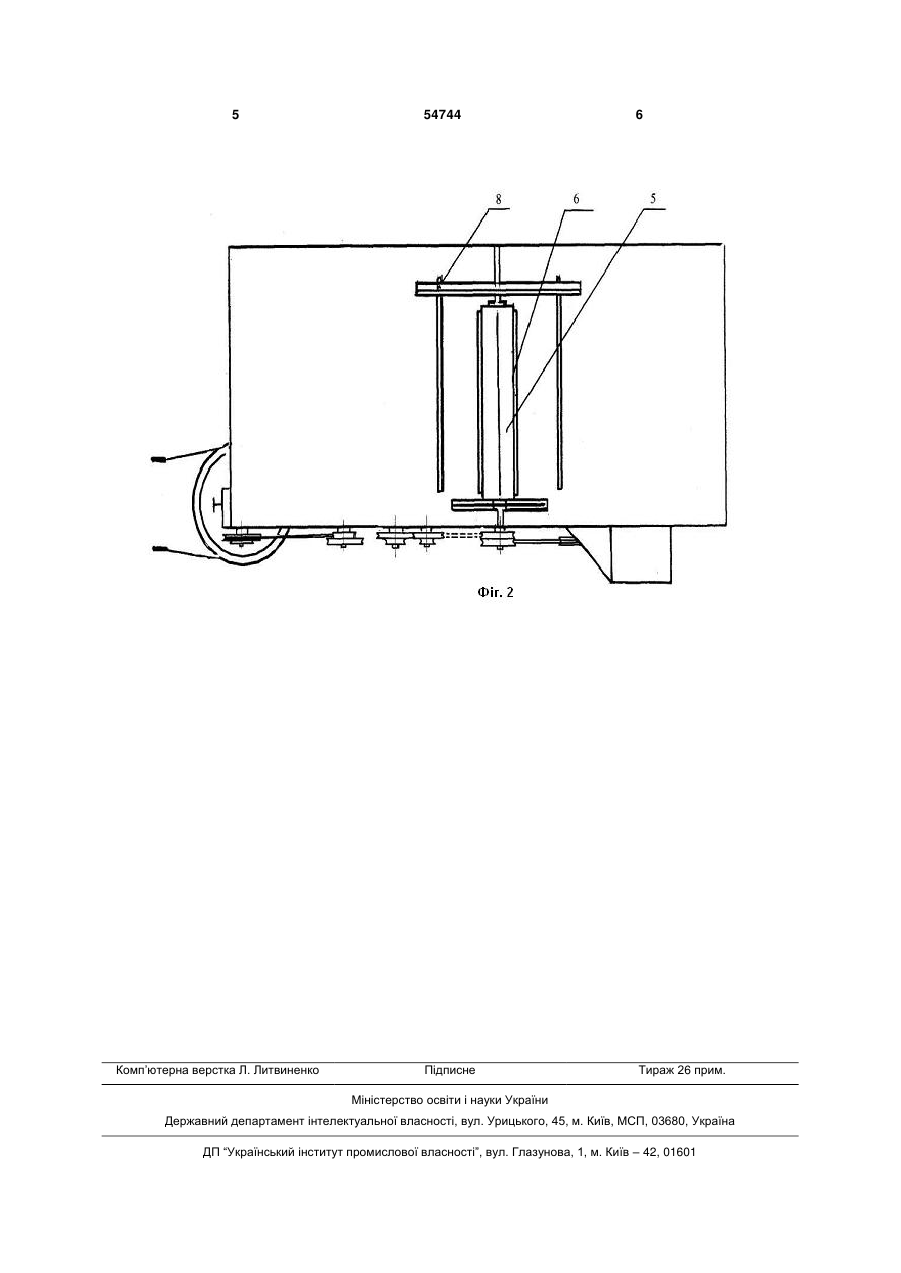

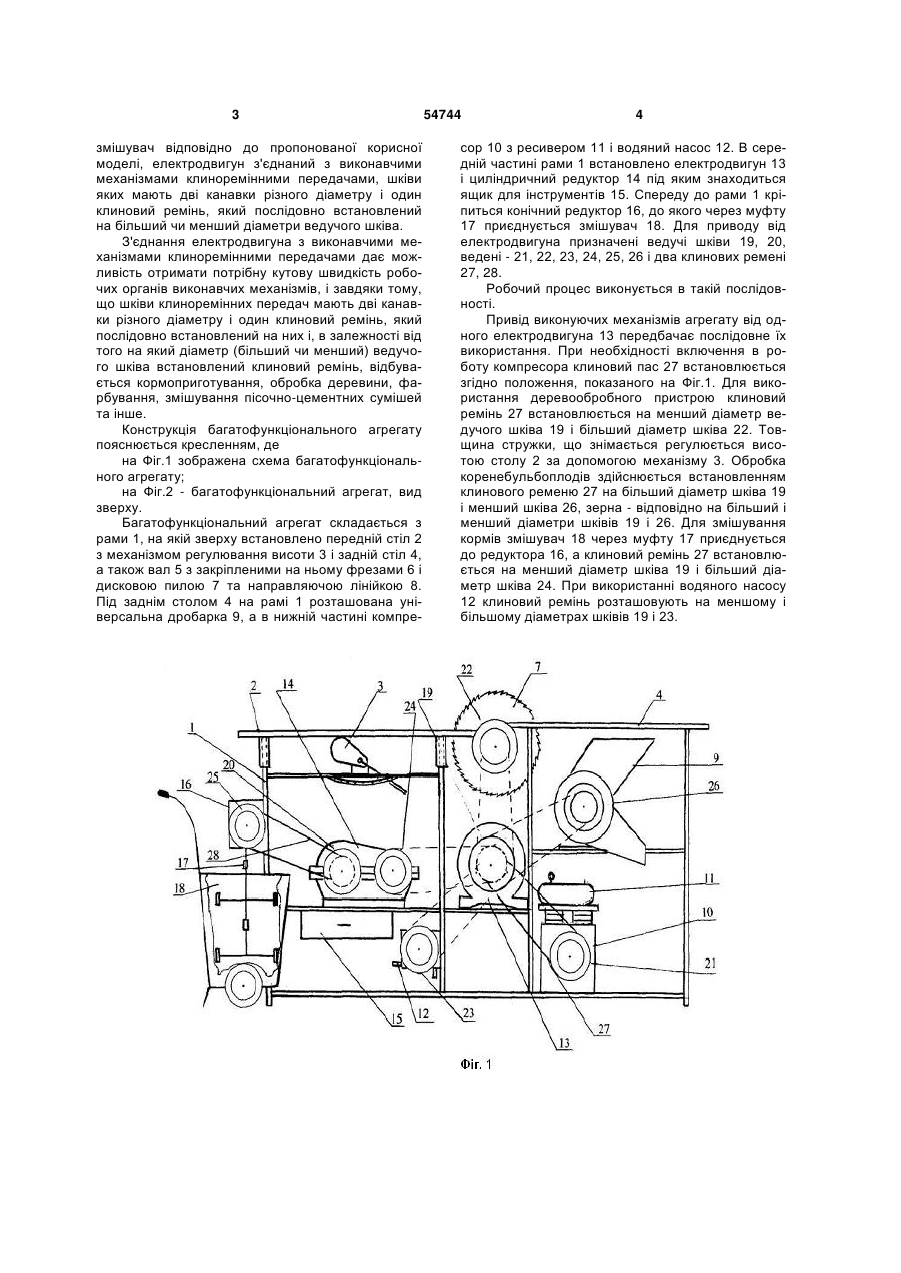

Багатофункціональний агрегат для фермерських господарств, що складається з рами, на якій зверху встановлено передній стіл з механізмом регулювання висоти і задній стіл, а також вал з закріпленими на ньому фрезами і дисковою пилою та направляючою лінійкою, під заднім столом на 3 змішувач відповідно до пропонованої корисної моделі, електродвигун з'єднаний з виконавчими механізмами клиноремінними передачами, шківи яких мають дві канавки різного діаметру і один клиновий ремінь, який послідовно встановлений на більший чи менший діаметри ведучого шківа. З'єднання електродвигуна з виконавчими механізмами клиноремінними передачами дає можливість отримати потрібну кутову швидкість робочих органів виконавчих механізмів, і завдяки тому, що шківи клиноремінних передач мають дві канавки різного діаметру і один клиновий ремінь, який послідовно встановлений на них і, в залежності від того на який діаметр (більший чи менший) ведучого шківа встановлений клиновий ремінь, відбувається кормоприготування, обробка деревини, фарбування, змішування пісочно-цементних сумішей та інше. Конструкція багатофункціонального агрегату пояснюється кресленням, де на Фіг.1 зображена схема багатофункціонального агрегату; на Фіг.2 - багатофункціональний агрегат, вид зверху. Багатофункціональний агрегат складається з рами 1, на якій зверху встановлено передній стіл 2 з механізмом регулювання висоти 3 і задній стіл 4, а також вал 5 з закріпленими на ньому фрезами 6 і дисковою пилою 7 та направляючою лінійкою 8. Під заднім столом 4 на рамі 1 розташована універсальна дробарка 9, а в нижній частині компре 54744 4 сор 10 з ресивером 11 і водяний насос 12. В середній частині рами 1 встановлено електродвигун 13 і циліндричний редуктор 14 під яким знаходиться ящик для інструментів 15. Спереду до рами 1 кріпиться конічний редуктор 16, до якого через муфту 17 приєднується змішувач 18. Для приводу від електродвигуна призначені ведучі шківи 19, 20, ведені - 21, 22, 23, 24, 25, 26 і два клинових ремені 27, 28. Робочий процес виконується в такій послідовності. Привід виконуючих механізмів агрегату від одного електродвигуна 13 передбачає послідовне їх використання. При необхідності включення в роботу компресора клиновий пас 27 встановлюється згідно положення, показаного на Фіг.1. Для використання деревообробного пристрою клиновий ремінь 27 встановлюється на менший діаметр ведучого шківа 19 і більший діаметр шківа 22. Товщина стружки, що знімається регулюється висотою столу 2 за допомогою механізму 3. Обробка коренебульбоплодів здійснюється встановленням клинового ременю 27 на більший діаметр шківа 19 і менший шківа 26, зерна - відповідно на більший і менший діаметри шківів 19 і 26. Для змішування кормів змішувач 18 через муфту 17 приєднується до редуктора 16, а клиновий ремінь 27 встановлюється на менший діаметр шківа 19 і більший діаметр шківа 24. При використанні водяного насосу 12 клиновий ремінь розташовують на меншому і більшому діаметрах шківів 19 і 23. 5 Комп’ютерна верстка Л. Литвиненко 54744 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
