Машина для формування бубличних виробів

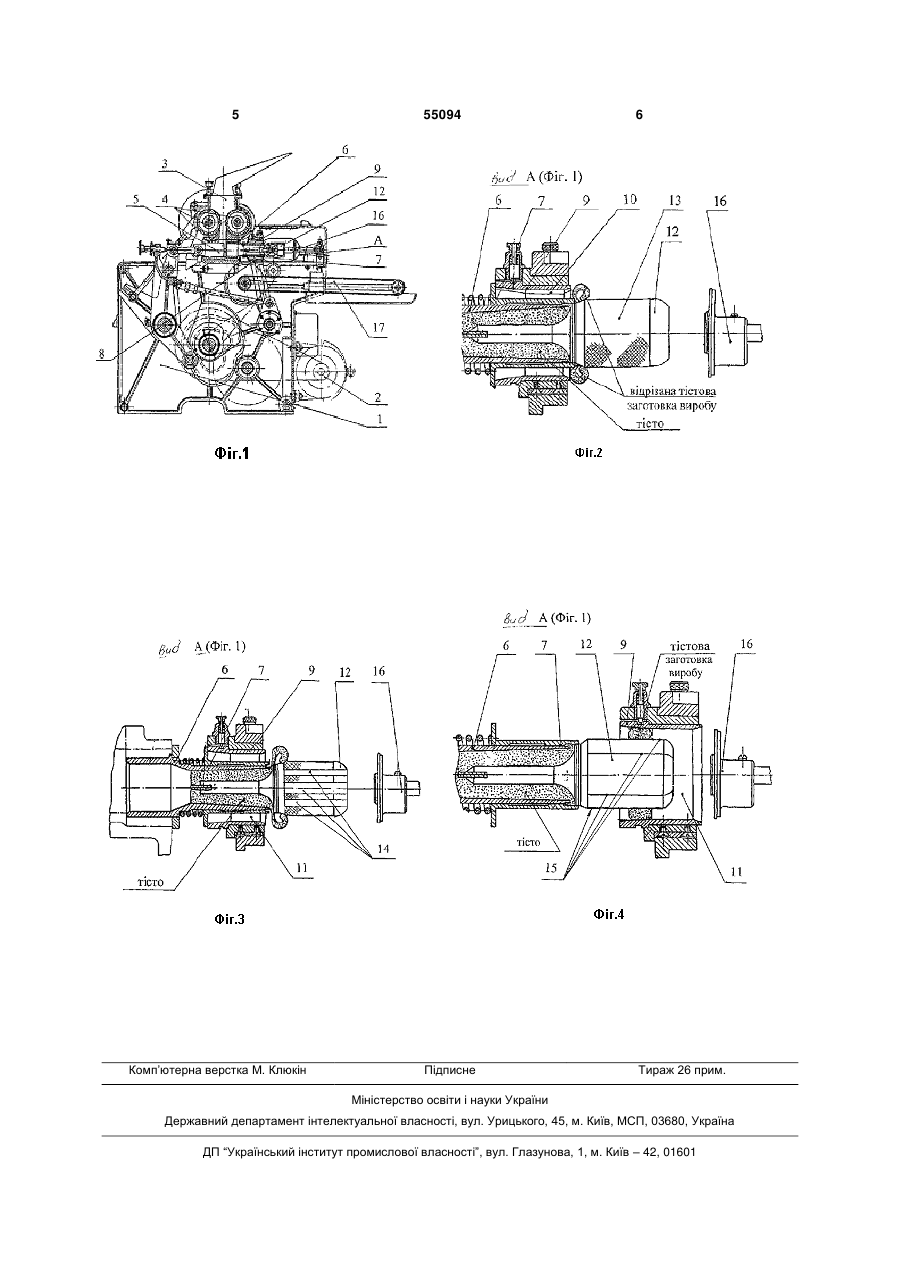

1. Машина для формування бубличних виробів, що включає раму, привід, накопичувач для тіста з механізмом його подачі, виштовхувач, гіль 3 55094 4 захвачують заготовки і, затискаючи їх між своєю що заявляється, пояснюється наступними кресвнутрішньою поверхнею і поверхнею скалок, розленнями: качують, здійснюючи трикратний зворотнофіг.1 - загальний вигляд; поступальний рух поздовж скалок. При подальшофіг.2 - вигляд А фіг.1 (стакан з поздовжніми му русі втулок (стаканів) скидач (знімач) виштовпазами); хує сформований виріб на транспортер. Цикл рофіг.3 - вигляд А фіг.1 (скалка з поздовжніми боти машини повторюється. пазами); Збіжними ознаками відомої машини та машифіг.4 - вигляд А фіг.1 (скалка має вигляд мнони, що заявляється, є наявність рами, привода, гокутника). накопичувача для тіста з механізмом його подачі, Машина для формування бараночних виробів, виштовхувача (поршні), гільзи, ножа, вузла форщо заявляється, складається з рами 1 (фіг.1), примування тістових заготовок виробів зі стаканом і вода 2, накопичувача для тіста 3 з механізмом скалкою з циліндричними робочими поверхнями, подачі тіста 4, виштовхувача 5, гільзи 6 (фіг.1, 2, 3, знімача для сформованих виробів (знімач) та тра4), ножа 7 (фіг.1, 2, 3, 4), вузла формування тістонспортера. вих заготовок виробів 8 (фіг.1), що включає стакан Причинами, що перешкоджають одержанню 9 (фіг.1, 2, 3, 4) з поздовжніми пазами 10 (фіг.2) очікуваного технічного результату, є наступне: або з циліндричною внутрішньою поверхнею 11 вузол формування тістових заготовок виробів (фіг.3, 4) і скалку 12 (фіг.1, 2, 3, 4) з циліндричною зі стаканом і скалкою не дозволяє формувати визовнішню поверхню 13 (фіг.2) або з поздовжніми роби з різною товщиною їх поперечного перерізу, пазами 14 (фіг.3), або у вигляді многокутника 15 так як робочі поверхні стакана і скалки мають гла(фіг.4), знімача 16 (фіг.1, 2, 3, 4) для сформованих дку циліндричну поверхню. тістових заготовок виробів та транспортера 17 В основу винаходу, що заявляється, постав(фіг.1). лено задачу удосконалення конструкції машини Машина для формування бараночних виробів, для формування бараночних виробів шляхом мощо заявляється, працює наступним чином. дернізації вузла формування тістових заготовок Тісто подається в накопичувач для тіста 3. При виробів, а саме виконання принаймні, як мінімум, вмиканні привода 2, що розташований на рамі 1, однієї з робочих поверхонь стакана чи скалки фізгідно з відомою кінематичною схемою, привогурною, що забезпечує формування тістових загодиться в рух механізм подачі тіста 4, що нагнітає товок бараночних виробів з різною товщиною їх тісто у виштовхувач 5, який в свою чергу витісняє поперечного перерізу, тим самим розширюється тісто через гільзу 6 на скалку 12 з циліндричною асортимент бараночних виробів, задовольняється зовнішньою поверхнею 13. При переміщенні стапопит споживачів. кана 9 з поздовжніми пазами 10 (фіг.2) вправо ніж Поставлена задача вирішується сукупністю ві7 відрізає тістову заготовку виробу і стакан 9 роздомих суттєвих ознак, які включають наявність качує її по поверхні скалки 12, здійснюючи зворотрами, привода, накопичувача для тіста з механізно-поступальний рух. мом його подачі, виштовхувача, гільзи, ножа, вузВ результаті тістова заготовка виробу набуває ла формування тістових заготовок виробів зі стафігурної форми за рахунок наявності пазів 10 на каном і скалкою, знімача для сформованих стакані 9. виробів та транспортера, а також нових, відмінних Після розкачування тістової заготовки виробу, від прототипу суттєвих ознак, достатніх у всіх випри здійсненні стаканом 9 останнього зворотного падках, на які поширюється обсяг правової охороруху, сформована тістова заготовка знімається ни, а саме, принаймні, як мінімум, одна з робочих знімачем 16 для сформованих тістових заготовок поверхонь стакана чи скалки вузла формування виробу і далі потрапляє на транспортер 17 (фіг.1), тістових заготовок виробів виконана фігурною, а який подає її на подальші технологічні процеси. також ознак, які характеризують винахід у конкретУ випадку, коли стакан 12 має циліндричну ному випадку його виконання - принаймні, як мінівнутрішню поверхню 11 (фіг.3), а скалка 12 має мум, одна з робочих поверхонь стакана чи скалки поздовжні пази 14 при зворотно-поступальному виконана з поздовжніми пазами або у вигляді мнорусі стакана 9 тістовій заготовці виробу надається гокутника. фігурна форма, завдяки пазам 14 на скалці 12. Таким чином, завдяки виконанню принаймні, Далі сформована тістова заготовка виробу як мінімум, однієї з робочих поверхонь стакана або знімається знімачем 16 аналогічно описаному. скалки фігурними, а саме виконання, як мінімум, У випадку, коли стакан 12 має циліндричну однієї з робочих поверхонь стакана з поздовжніми внутрішню поверхню 11 (фіг.4), а скалка 12 має пазами, або виконання, як мінімум, однієї з робозовнішню поверхню у вигляді многокутника 15, при чих поверхонь скалки з поздовжніми пазами, або здійсненні зворотно-поступального руху стаканом виконання принаймні, як мінімум, однієї з робочих 9, тістова заготовка виробу набуває форми многоповерхонь стакана чи скалки у вигляді многокутникутника завдяки многокутній формі скалки 12. ка, досягається формування тістових заготовок Далі сформована тістова заготовка виробу бараночних виробів з різною товщиною їх поперезнімається знімачем 16 аналогічно описаному. чного перерізу, тим самим досягається поставлена В дійсний час виготовлення машини за виназадача. ходом, що заявляється, освоєно підприємствомМашина для формування бараночних виробів, заявником. 5 Комп’ютерна верстка М. Клюкін 55094 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
