Барабанна бурякомийка

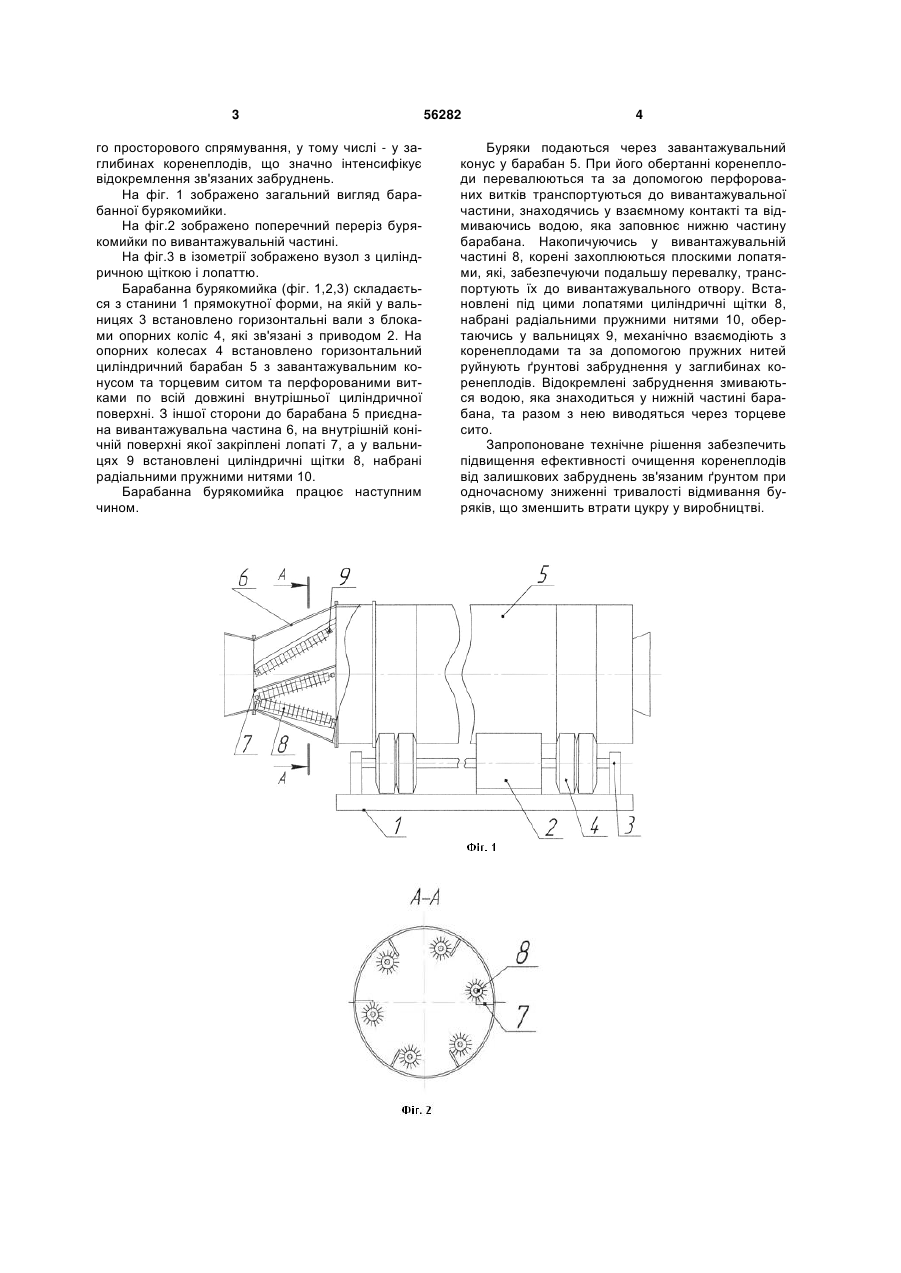

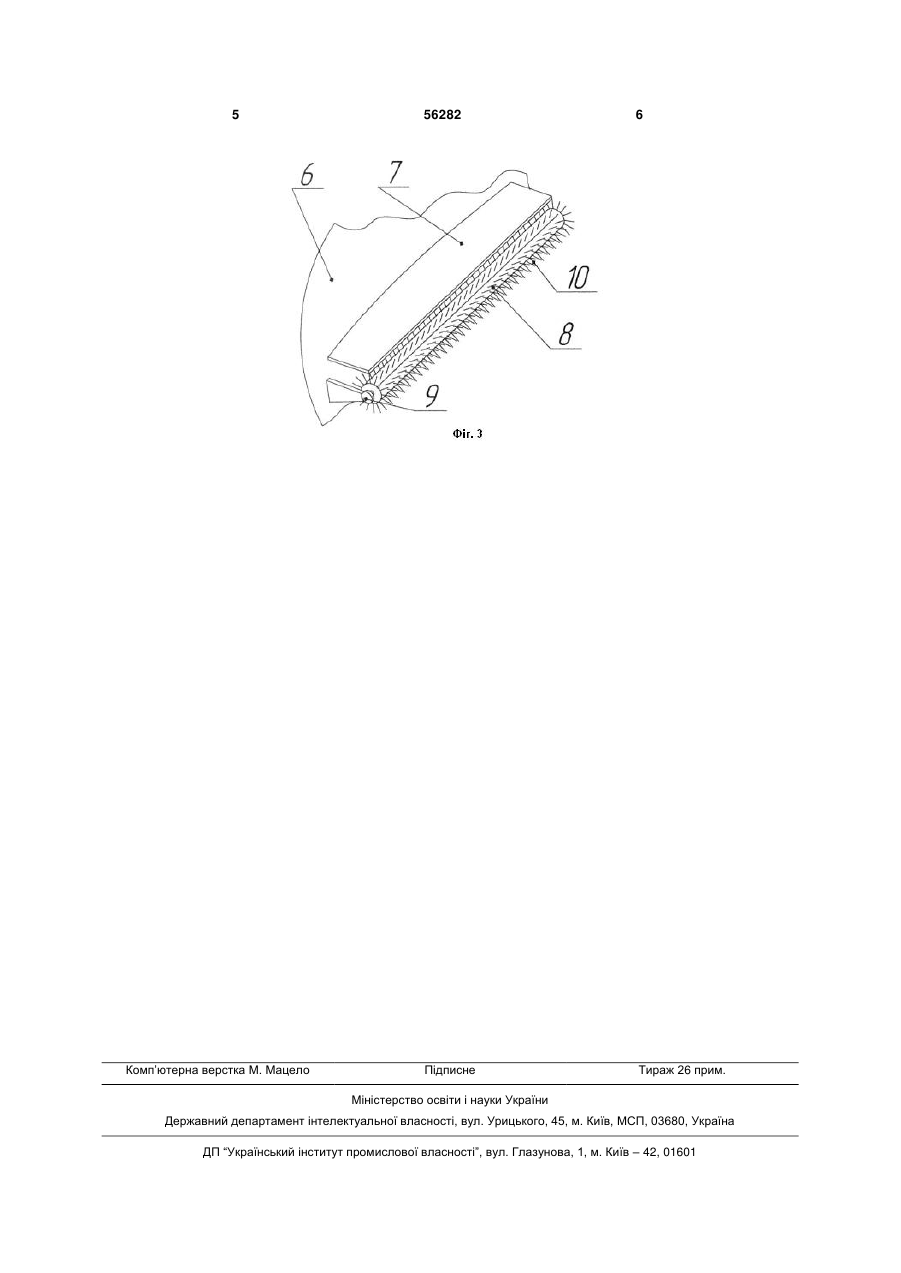

1. Барабанна бурякомийка, що має станину, на якій розміщено привід та зв'язані з ним горизонтальні паралельні вали з блоками опорних коліс, на яких встановлено барабан з перфорованими витками по всій довжині внутрішньої циліндричної поверхні, завантажувальним конусом та торцевим 3 го просторового спрямування, у тому числі - у заглибинах коренеплодів, що значно інтенсифікує відокремлення зв'язаних забруднень. На фіг. 1 зображено загальний вигляд барабанної бурякомийки. На фіг.2 зображено поперечний переріз бурякомийки по вивантажувальній частині. На фіг.3 в ізометрії зображено вузол з циліндричною щіткою і лопаттю. Барабанна бурякомийка (фіг. 1,2,3) складається з станини 1 прямокутної форми, на якій у вальницях 3 встановлено горизонтальні вали з блоками опорних коліс 4, які зв'язані з приводом 2. На опорних колесах 4 встановлено горизонтальний циліндричний барабан 5 з завантажувальним конусом та торцевим ситом та перфорованими витками по всій довжині внутрішньої циліндричної поверхні. З іншої сторони до барабана 5 приєднана вивантажувальна частина 6, на внутрішній конічній поверхні якої закріплені лопаті 7, а у вальницях 9 встановлені циліндричні щітки 8, набрані радіальними пружними нитями 10. Барабанна бурякомийка працює наступним чином. 56282 4 Буряки подаються через завантажувальний конус у барабан 5. При його обертанні коренеплоди перевалюються та за допомогою перфорованих витків транспортуються до вивантажувальної частини, знаходячись у взаємному контакті та відмиваючись водою, яка заповнює нижню частину барабана. Накопичуючись у вивантажувальній частині 8, корені захоплюються плоскими лопатями, які, забезпечуючи подальшу перевалку, транспортують їх до вивантажувального отвору. Встановлені під цими лопатями циліндричні щітки 8, набрані радіальними пружними нитями 10, обертаючись у вальницях 9, механічно взаємодіють з коренеплодами та за допомогою пружних нитей руйнують ґрунтові забруднення у заглибинах коренеплодів. Відокремлені забруднення змиваються водою, яка знаходиться у нижній частині барабана, та разом з нею виводяться через торцеве сито. Запропоноване технічне рішення забезпечить підвищення ефективності очищення коренеплодів від залишкових забруднень зв'язаним ґрунтом при одночасному зниженні тривалості відмивання буряків, що зменшить втрати цукру у виробництві. 5 Комп’ютерна верстка М. Мацело 56282 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
