Автомат для приготування безалкогольних напоїв на основі подрібнених свіжозаморожених плодів та ягід

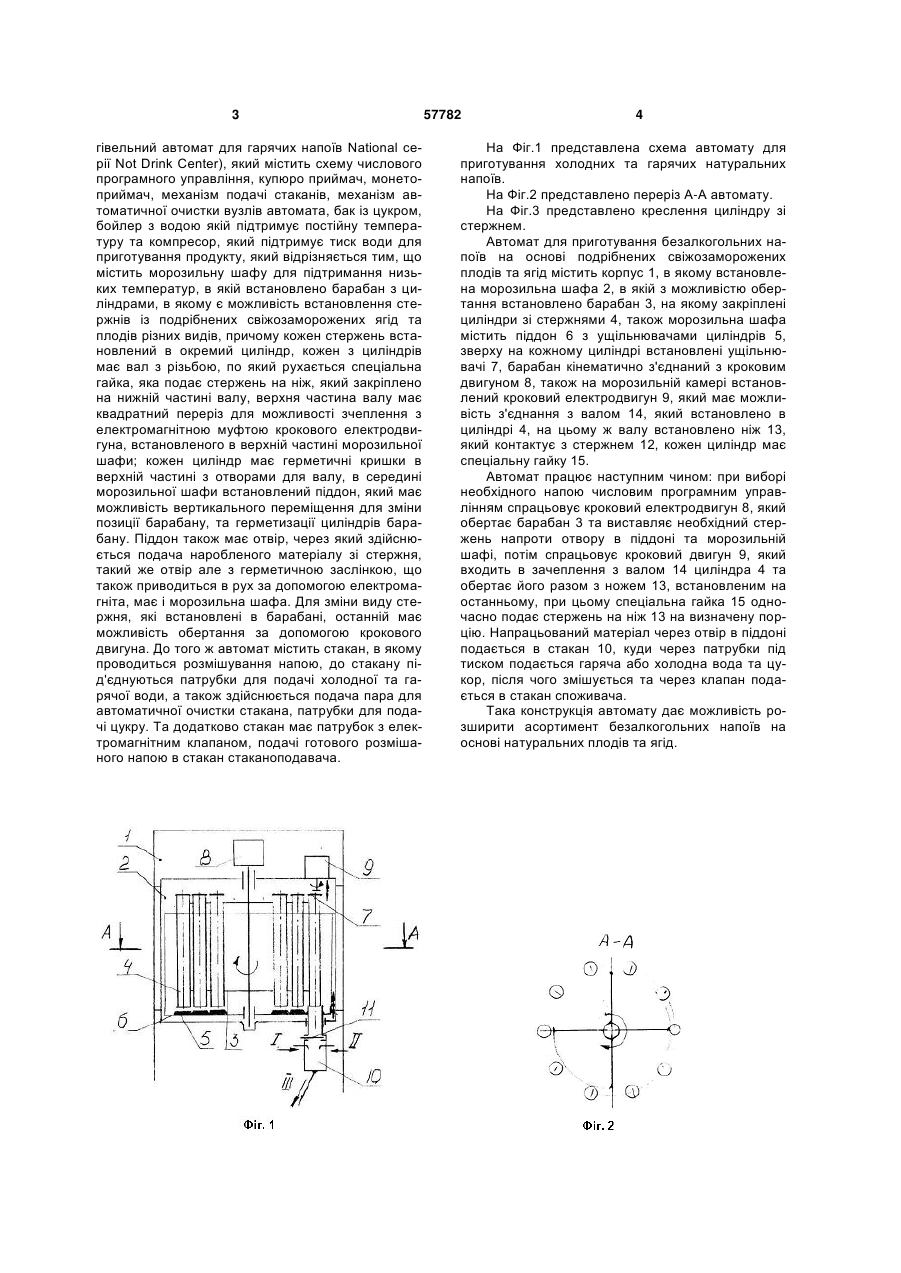

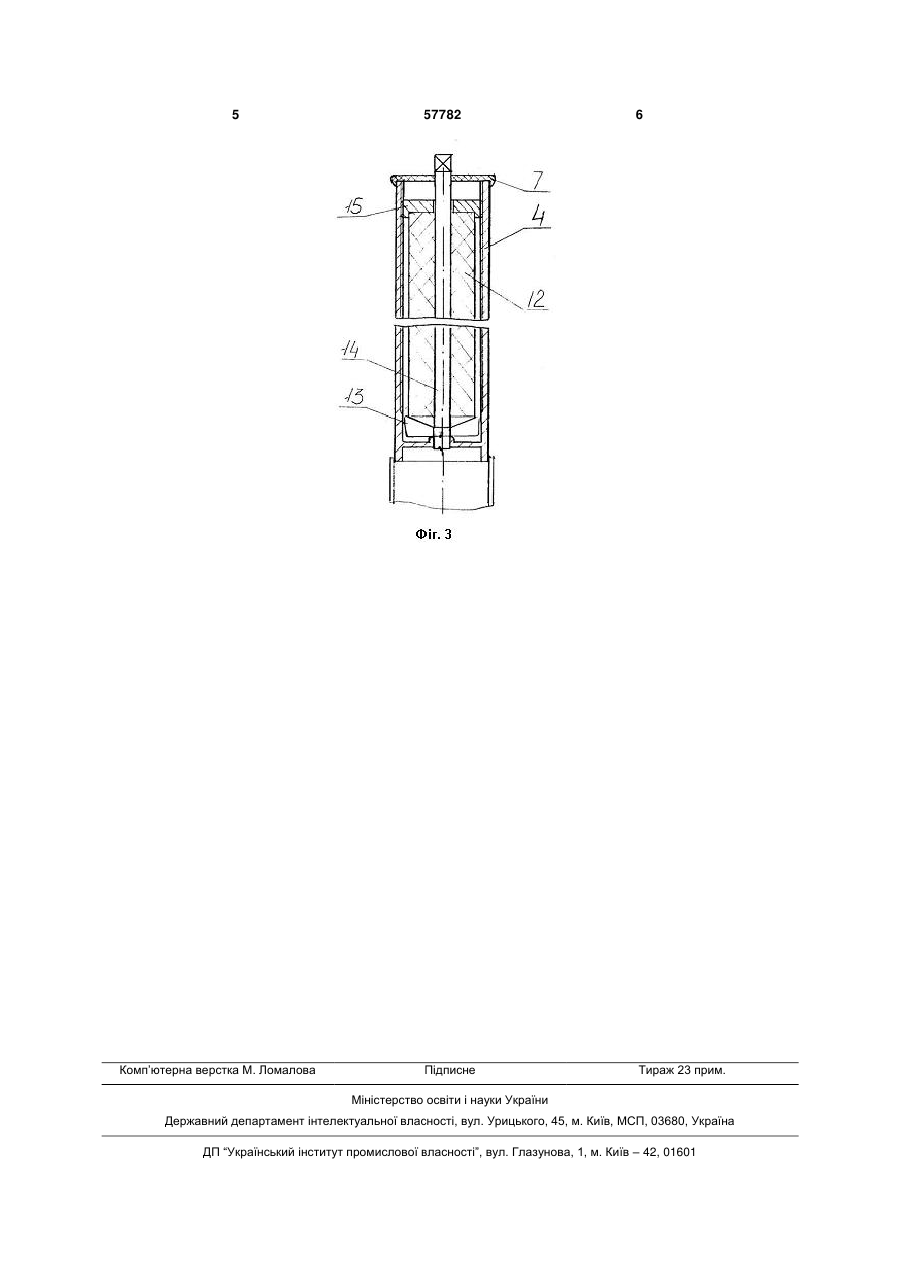

Автомат для приготування безалкогольних напоїв, який містить схему числового програмного управління, купюроприймач, монетоприймач, механізм подачі стаканів, механізм автоматичної очистки вузлів автомата, бак із цукром, бойлер з водою, який підтримує постійну температуру, та компресор, який підтримує тиск води для приготування продукту, який відрізняється тим, що містить морозильну шафу для підтримання низьких температур, в якій встановлено барабан з циліндрами, в якому є можливість встановлення стержнів із подрібнених свіжозаморожених ягід та плодів різних видів, причому кожен стержень встановлений в окремий циліндр, кожен з циліндрів має вал з різьбою, по якій рухається спеціальна гайка, яка подає стержень на ніж, який закріплено на нижній частині вала, верхня частина вала має квадратний U 2 (19) 1 3 гівельний автомат для гарячих напоїв National серії Not Drink Center), який містить схему числового програмного управління, купюро приймач, монетоприймач, механізм подачі стаканів, механізм автоматичної очистки вузлів автомата, бак із цукром, бойлер з водою якій підтримує постійну температуру та компресор, який підтримує тиск води для приготування продукту, який відрізняється тим, що містить морозильну шафу для підтримання низьких температур, в якій встановлено барабан з циліндрами, в якому є можливість встановлення стержнів із подрібнених свіжозаморожених ягід та плодів різних видів, причому кожен стержень встановлений в окремий циліндр, кожен з циліндрів має вал з різьбою, по який рухається спеціальна гайка, яка подає стержень на ніж, який закріплено на нижній частині валу, верхня частина валу має квадратний переріз для можливості зчеплення з електромагнітною муфтою крокового електродвигуна, встановленого в верхній частині морозильної шафи; кожен циліндр має герметичні кришки в верхній частині з отворами для валу, в середині морозильної шафи встановлений піддон, який має можливість вертикального переміщення для зміни позиції барабану, та герметизації циліндрів барабану. Піддон також має отвір, через який здійснюється подача наробленого матеріалу зі стержня, такий же отвір але з герметичною заслінкою, що також приводиться в рух за допомогою електромагніта, має і морозильна шафа. Для зміни виду стержня, які встановлені в барабані, останній має можливість обертання за допомогою крокового двигуна. До того ж автомат містить стакан, в якому проводиться розмішування напою, до стакану під'єднуються патрубки для подачі холодної та гарячої води, а також здійснюється подача пара для автоматичної очистки стакана, патрубки для подачі цукру. Та додатково стакан має патрубок з електромагнітним клапаном, подачі готового розмішаного напою в стакан стаканоподавача. 57782 4 На Фіг.1 представлена схема автомату для приготування холодних та гарячих натуральних напоїв. На Фіг.2 представлено переріз А-А автомату. На Фіг.3 представлено креслення циліндру зі стержнем. Автомат для приготування безалкогольних напоїв на основі подрібнених свіжозаморожених плодів та ягід містить корпус 1, в якому встановлена морозильна шафа 2, в якій з можливістю обертання встановлено барабан 3, на якому закріплені циліндри зі стержнями 4, також морозильна шафа містить піддон 6 з ущільнювачами циліндрів 5, зверху на кожному циліндрі встановлені ущільнювачі 7, барабан кінематично з'єднаний з кроковим двигуном 8, також на морозильній камері встановлений кроковий електродвигун 9, який має можливість з'єднання з валом 14, який встановлено в циліндрі 4, на цьому ж валу встановлено ніж 13, який контактує з стержнем 12, кожен циліндр має спеціальну гайку 15. Автомат працює наступним чином: при виборі необхідного напою числовим програмним управлінням спрацьовує кроковий електродвигун 8, який обертає барабан 3 та виставляє необхідний стержень напроти отвору в піддоні та морозильній шафі, потім спрацьовує кроковий двигун 9, який входить в зачеплення з валом 14 циліндра 4 та обертає його разом з ножем 13, встановленим на останньому, при цьому спеціальна гайка 15 одночасно подає стержень на ніж 13 на визначену порцію. Напрацьований матеріал через отвір в піддоні подається в стакан 10, куди через патрубки під тиском подається гаряча або холодна вода та цукор, після чого змішується та через клапан подається в стакан споживача. Така конструкція автомату дає можливість розширити асортимент безалкогольних напоїв на основі натуральних плодів та ягід. 5 Комп’ютерна верстка М. Ломалова 57782 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
