Спосіб розмірної обробки дугою глибоких отворів

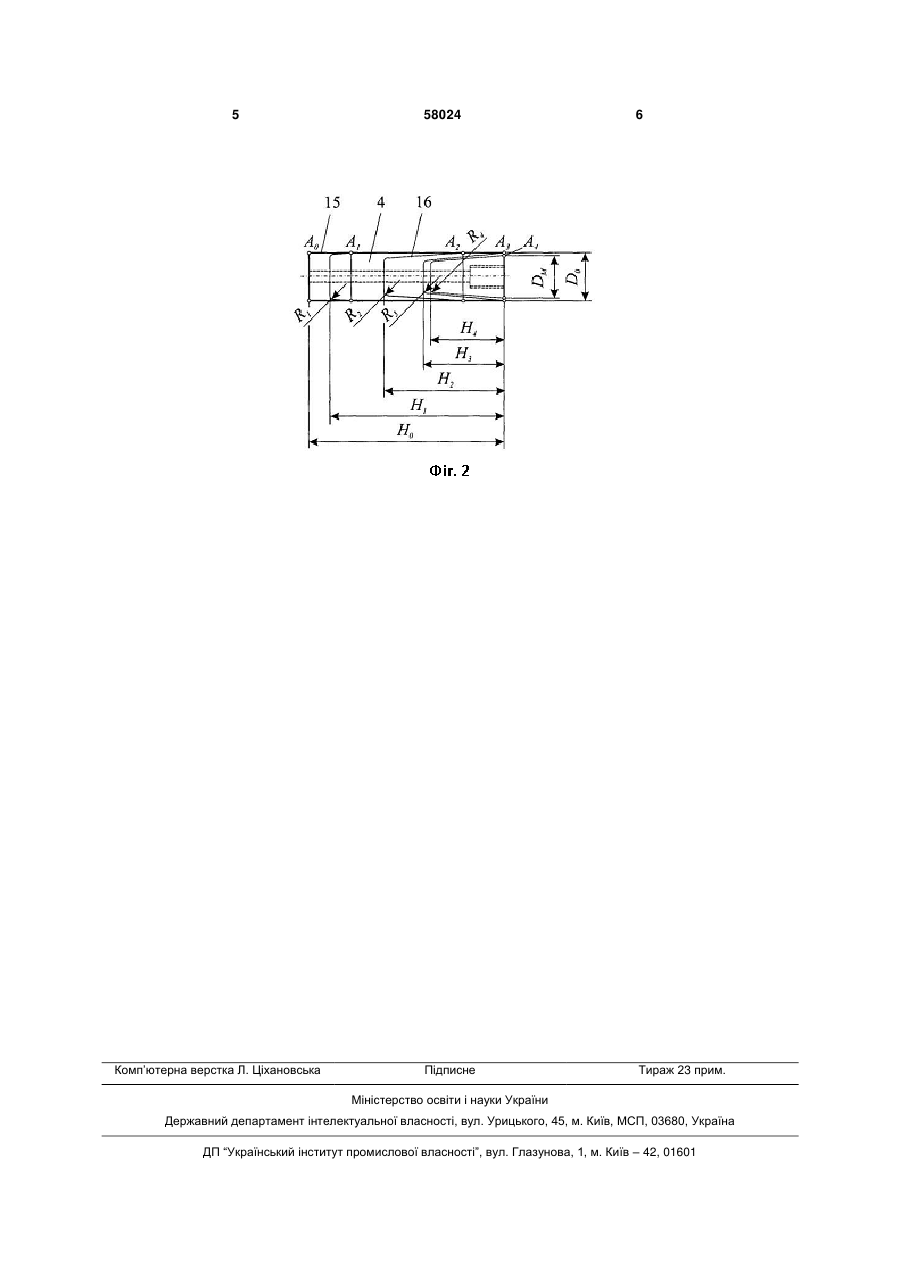

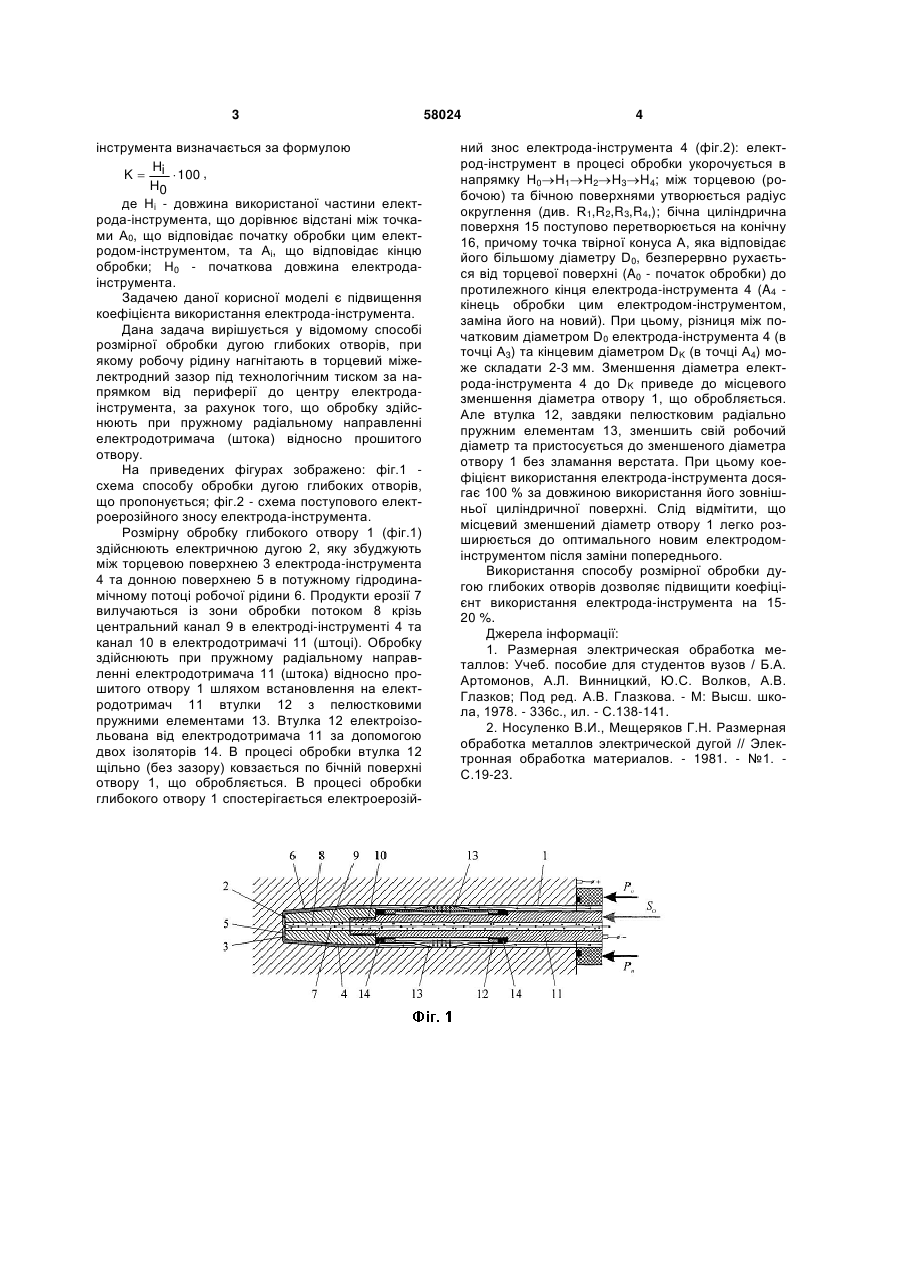

Спосіб розмірної обробки дугою глибоких отворів, що включає нагнітання робочої рідини в торцевий міжелектродний зазор під технологічним тиском за напрямком від периферії до центру електрода-інструмента, який відрізняється тим, що обробку здійснюють при пружному радіальному направленні електродотримача (штока) відносно прошитого отвору. (19) (21) u201011036 (22) 13.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) БОКОВ ВІКТОР МИХАЙЛОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 інструмента визначається за формулою H K  i  100 , H0 де Hi - довжина використаної частини електрода-інструмента, що дорівнює відстані між точками A0, що відповідає початку обробки цим електродом-інструментом, та Аi, що відповідає кінцю обробки; H0 - початкова довжина електродаінструмента. Задачею даної корисної моделі є підвищення коефіцієнта використання електрода-інструмента. Дана задача вирішується у відомому способі розмірної обробки дугою глибоких отворів, при якому робочу рідину нагнітають в торцевий міжелектродний зазор під технологічним тиском за напрямком від периферії до центру електродаінструмента, за рахунок того, що обробку здійснюють при пружному радіальному направленні електродотримача (штока) відносно прошитого отвору. На приведених фігурах зображено: фіг.1 схема способу обробки дугою глибоких отворів, що пропонується; фіг.2 - схема поступового електроерозійного зносу електрода-інструмента. Розмірну обробку глибокого отвору 1 (фіг.1) здійснюють електричною дугою 2, яку збуджують між торцевою поверхнею 3 електрода-інструмента 4 та донною поверхнею 5 в потужному гідродинамічному потоці робочої рідини 6. Продукти ерозії 7 вилучаються із зони обробки потоком 8 крізь центральний канал 9 в електроді-інструменті 4 та канал 10 в електродотримачі 11 (штоці). Обробку здійснюють при пружному радіальному направленні електродотримача 11 (штока) відносно прошитого отвору 1 шляхом встановлення на електродотримач 11 втулки 12 з пелюстковими пружними елементами 13. Втулка 12 електроізольована від електродотримача 11 за допомогою двох ізоляторів 14. В процесі обробки втулка 12 щільно (без зазору) ковзається по бічній поверхні отвору 1, що обробляється. В процесі обробки глибокого отвору 1 спостерігається електроерозій 58024 4 ний знос електрода-інструмента 4 (фіг.2): електрод-інструмент в процесі обробки укорочується в напрямку H0H1H2H3H4; між торцевою (робочою) та бічною поверхнями утворюється радіус округлення (див. R1,R2,R3,R4,); бічна циліндрична поверхня 15 поступово перетворюється на конічну 16, причому точка твірної конуса А, яка відповідає його більшому діаметру D0, безперервно рухається від торцевої поверхні (A0 - початок обробки) до протилежного кінця електрода-інструмента 4 (A4 кінець обробки цим електродом-інструментом, заміна його на новий). При цьому, різниця між початковим діаметром D0 електрода-інструмента 4 (в точці A3) та кінцевим діаметром DK (в точці A4) може складати 2-3 мм. Зменшення діаметра електрода-інструмента 4 до DK приведе до місцевого зменшення діаметра отвору 1, що обробляється. Але втулка 12, завдяки пелюстковим радіально пружним елементам 13, зменшить свій робочий діаметр та пристосується до зменшеного діаметра отвору 1 без зламання верстата. При цьому коефіцієнт використання електрода-інструмента досягає 100 % за довжиною використання його зовнішньої циліндричної поверхні. Слід відмітити, що місцевий зменшений діаметр отвору 1 легко розширюється до оптимального новим електродомінструментом після заміни попереднього. Використання способу розмірної обробки дугою глибоких отворів дозволяє підвищити коефіцієнт використання електрода-інструмента на 1520 %. Джерела інформації: 1. Размерная электрическая обработка металлов: Учеб. пособие для студентов вузов / Б.А. Артомонов, А.Л. Винницкий, Ю.С. Волков, А.В. Глазков; Под ред. А.В. Глазкова. - М: Высш. школа, 1978. - 336с., ил. - С.138-141. 2. Носуленко В.И., Мещеряков Г.Н. Размерная обработка металлов электрической дугой // Электронная обработка материалов. - 1981. - №1. С.19-23. 5 Комп’ютерна верстка Л. Ціхановська 58024 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
