Кульовий млин

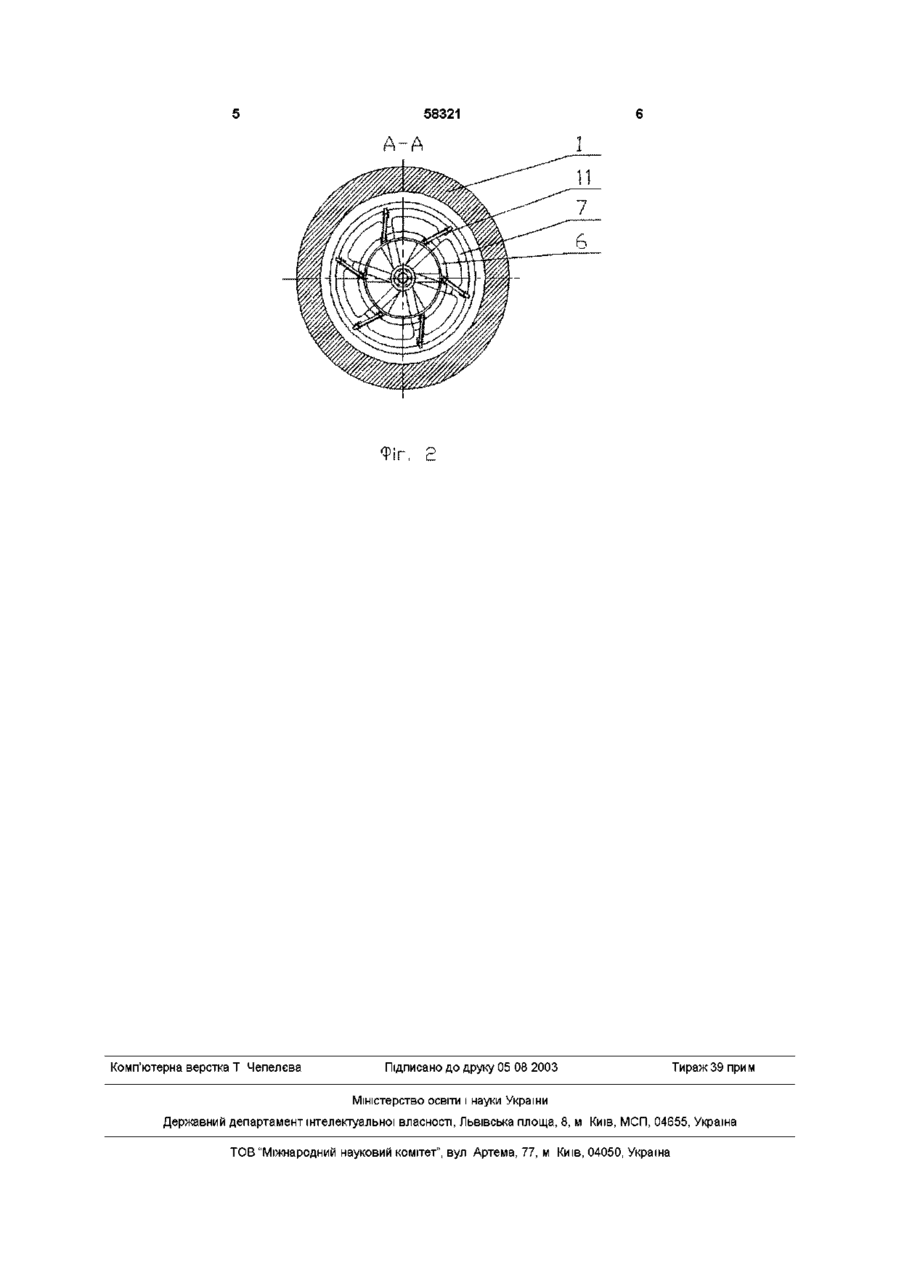

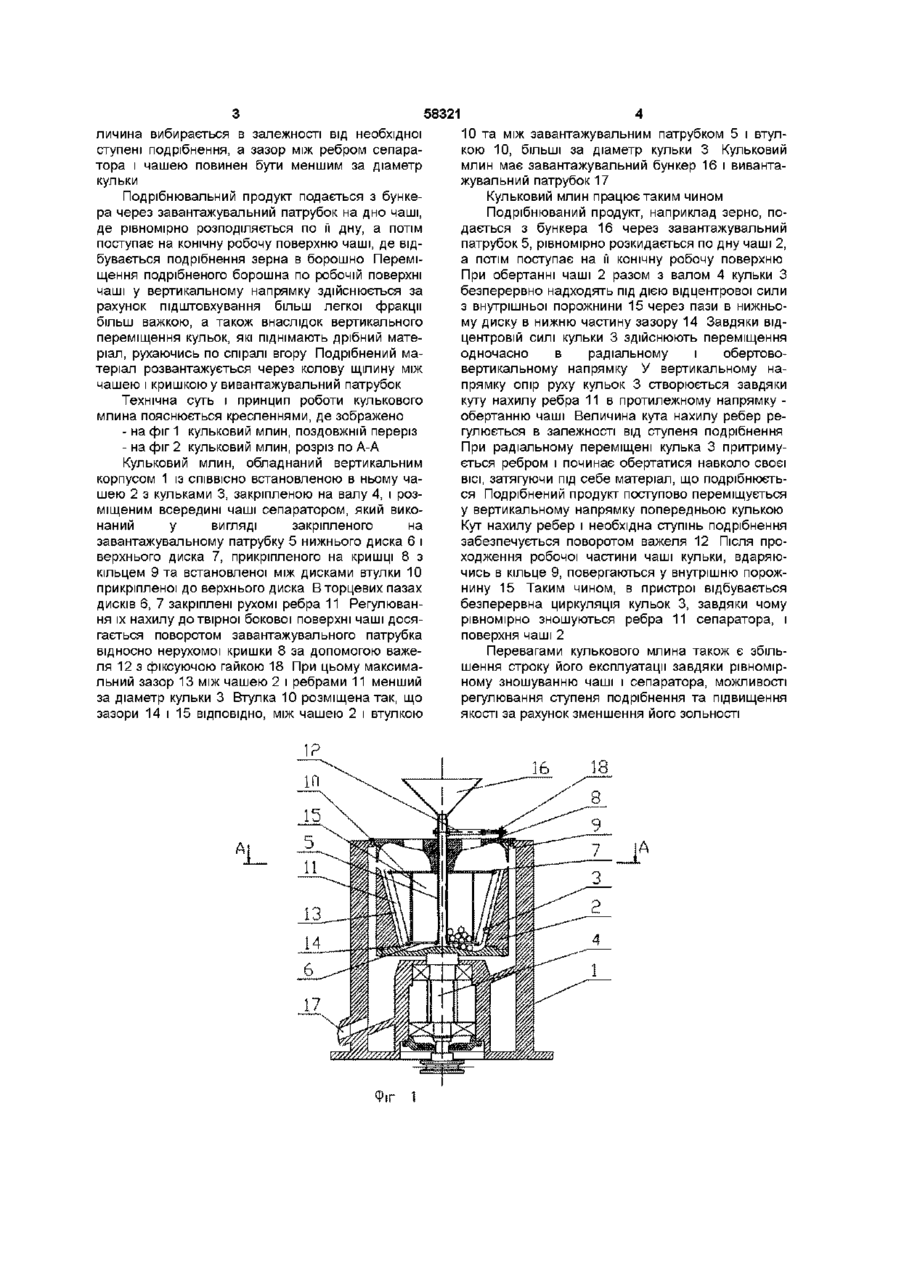

Кульовий млин, що містить корпус з кільцем і СПІВВІСНО встановленою в корпусі чашею з кульками, яка розміщена на валу, а всередині чаші знаходиться сепаратор з нахиленими ребрами, закріпленими на ЗОВНІШНІЙ боковій поверхні дисків, який відрізняється тим, що млин додатково містить нерухому кришку, закріплену СПІВВІСНО Винахід відноситься до переробної галузі харчової промисловості і може використовуватись для подрібнення насипних матеріалів, зокрема, зернових культур Відомий кульковий млин, обладнаний корпусом з СПІВВІСНО встановленою у ньому чашею з кульками Під час її обертання матеріал відкидається відцентровою силою на периферію чаші, де й подрібнюється Недоліком зазначеного пристрою є низька ДОВГОВІЧНІСТЬ кульок та робочої поверхні чаші та надлишкове подрібнення оболонки зерна [Измельчение в химической промышленности /П М Сиденко — М Химия, 1968 — С 157-158] За прототип вибрано кульковий млин, обладнаний корпусом з кільцем і СПІВВІСНО встановленою у ньому чашею з кульками, яка розміщена на валу, а всередині чаші знаходиться сепаратор з похиленими ребрами, закріпленими на ЗОВНІШНІЙ боковій поверхні дисків [Патент № 2024309 Роси, кл МКВ В02С15/08 Опубл 15 12 94 Бюл №23] Недоліком прототипу є надмірне подрібнення оболонки зерна та низька ДОВГОВІЧНІСТЬ сепаратора внаслідок нерівномірного зношування ребер на його боковій поверхні, а також нерівномірне зношування робочої частини кільця В основу винаходу поставлено задачу вдосконалення кулькового млина шляхом зміни його чаші, всередині якої вмонтовано завантажувальний патрубок, до якого в нижній частині прикріплений диск з пазами, а верхній диск сепаратора з сектороподібними отворами прикріплений нерухомо до кришки, а в торцеві пази дисків встановлені за допомогою рухомого з'єднання ребра, нахил яких до твірної бокової поверхні регулюється поворотом нижнього диска відносно верхнього за допомогою завантажувального патрубка, причому нахил ребер має напрям, протилежний напряму обертання чаші, його величина вибирається в залежності від необхідного ступеня подрібнення, а зазор між ребром сепаратора і чашею повинен бути меншим за діаметр кульки конструкції, яка забезпечує підвищення якості продукту за рахунок оптимального подрібнення оболонок зерна, а також підвищення ДОВГОВІЧНОСТІ внаслідок забезпечення рівномірного зношування ребер на його боковій поверхні та робочої поверхні чаші Зменшення ударної дії кульок на чашу, а також виключення надмірного подрібнення оболонок зерен досягається завдяки спеціальних ребер і механізму їх регулювання, що зменшує їх зношення і підвищує ДОВГОВІЧНІСТЬ чаші Поставлена задача вирішується тим, що кульковий млин, який містить корпус з кільцем і СПІВВІСНО встановленою в корпусі чашею з кульками, яка розміщена на валу, а всередині чаші знаходиться сепаратор з похиленими ребрами, закріпленими на ЗОВНІШНІЙ боковій поверхні дисків, ВІДПОВІДНО ДО винаходу, млин додатково містить нерухому кришку, закріплену СПІВВІСНО чаші, всередині якої вмонтовано завантажувальний патрубок, до якого в нижній частині прикріплений диск з пазами, а верхній диск сепаратора з сектороподібними отворами прикріплений нерухомо до кришки, а в торцеві пази дисків встановлені за допомогою рухомого з'єднання ребра, нахил яких ребер до твірної бокової поверхні регулюється поворотом нижнього диска відносно верхнього за допомогою завантажувального патрубка, причому нахил ребер має напрямок протилежний обертанню чаші, його ве со 00 ю 58321 личина вибирається в залежності від необхідної ступені подрібнення, а зазор між ребром сепаратора і чашею повинен бути меншим за діаметр кульки Подрібнювальний продукт подається з бункера через завантажувальний патрубок на дно чаші, де рівномірно розподіляється по її дну, а потім поступає на конічну робочу поверхню чаші, де відбувається подрібнення зерна в борошно Переміщення подрібненого борошна по робочій поверхні чаші у вертикальному напрямку здійснюється за рахунок підштовхування більш легкої фракції більш важкою, а також внаслідок вертикального переміщення кульок, які піднімають дрібний матеріал, рухаючись по спіралі вгору Подрібнений матеріал розвантажується через колову щілину між чашею і кришкою у вивантажувальний патрубок Технічна суть і принцип роботи кулькового млина пояснюється кресленнями, де зображено - на фіг 1 кульковий млин, поздовжній переріз - на фіг 2 кульковий млин, розріз по А-А Кульковий млин, обладнаний вертикальним корпусом 1 із СПІВВІСНО встановленоюв ньому чашею 2 з кульками 3, закріпленою на валу 4, і розміщеним всередині чаші сепаратором, який виконаний у вигляді закріпленого на завантажувальному патрубку 5 нижнього диска 6 і верхнього диска 7, прикріпленого на кришці 8 з кільцем 9 та встановленої між дисками втулки 10 прикріпленої до верхнього диска В торцевих пазах дисків 6, 7 закріплені рухомі ребра 11 Регулювання їх нахилу до твірної бокової поверхні чаші досягається поворотом завантажувального патрубка відносно нерухомої кришки 8 за допомогою важеля 12 з фіксуючою гайкою 18 При цьому максимальний зазор 13 між чашею 2 і ребрами 11 менший за діаметр кульки 3 Втулка 10 розміщена так, що зазори 14 і 15 ВІДПОВІДНО, між чашею 2 і втулкою ФІГ 1 10 та між завантажувальним патрубком 5 і втулкою 10, більші за діаметр кульки 3 Кульковий млин має завантажувальний бункер 16 і вивантажувальний патрубок 17 Кульковий млин працює таким чином Подрібнюваний продукт, наприклад зерно, подається з бункера 16 через завантажувальний патрубок 5, рівномірно розкидається по дну чаші 2, а потім поступає на її конічну робочу поверхню При обертанні чаші 2 разом з валом 4 кульки З безперервно надходять під дією відцентрової сили з внутрішньої порожнини 15 через пази в нижньому диску в нижню частину зазору 14 Завдяки відцентровій силі кульки 3 здійснюють переміщення одночасно в радіальному і обертововертикальному напрямку У вертикальному напрямку опір руху кульок 3 створюється завдяки куту нахилу ребра 11 в протилежному напрямку обертанню чаші Величина кута нахилу ребер регулюється в залежності від ступеня подрібнення При радіальному переміщені кулька 3 притримується ребром і починає обертатися навколо своєї ВІСІ, затягуючи під себе матеріал, що подрібнюється Подрібнений продукт поступово переміщується у вертикальному напрямку попередньою кулькою Кут нахилу ребер і необхідна ступінь подрібнення забезпечується поворотом важеля 12 Після проходження робочої частини чаші кульки, вдаряючись в кільце 9, повергаються у внутрішню порожнину 15 Таким чином, в пристрої відбувається безперервна циркуляція кульок 3, завдяки чому рівномірно зношуються ребра 11 сепаратора, і поверхня чаші 2 Перевагами кулькового млина також є збільшення строку його експлуатації завдяки рівномірному зношуванню чаші і сепаратора, можливості регулювання ступеня подрібнення та підвищення якості за рахунок зменшення його зольності 58321 A~A ФІГ, Комп'ютерна верстка Т Чепелсва г Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
