Оздоровчо-лікувальний тренажер

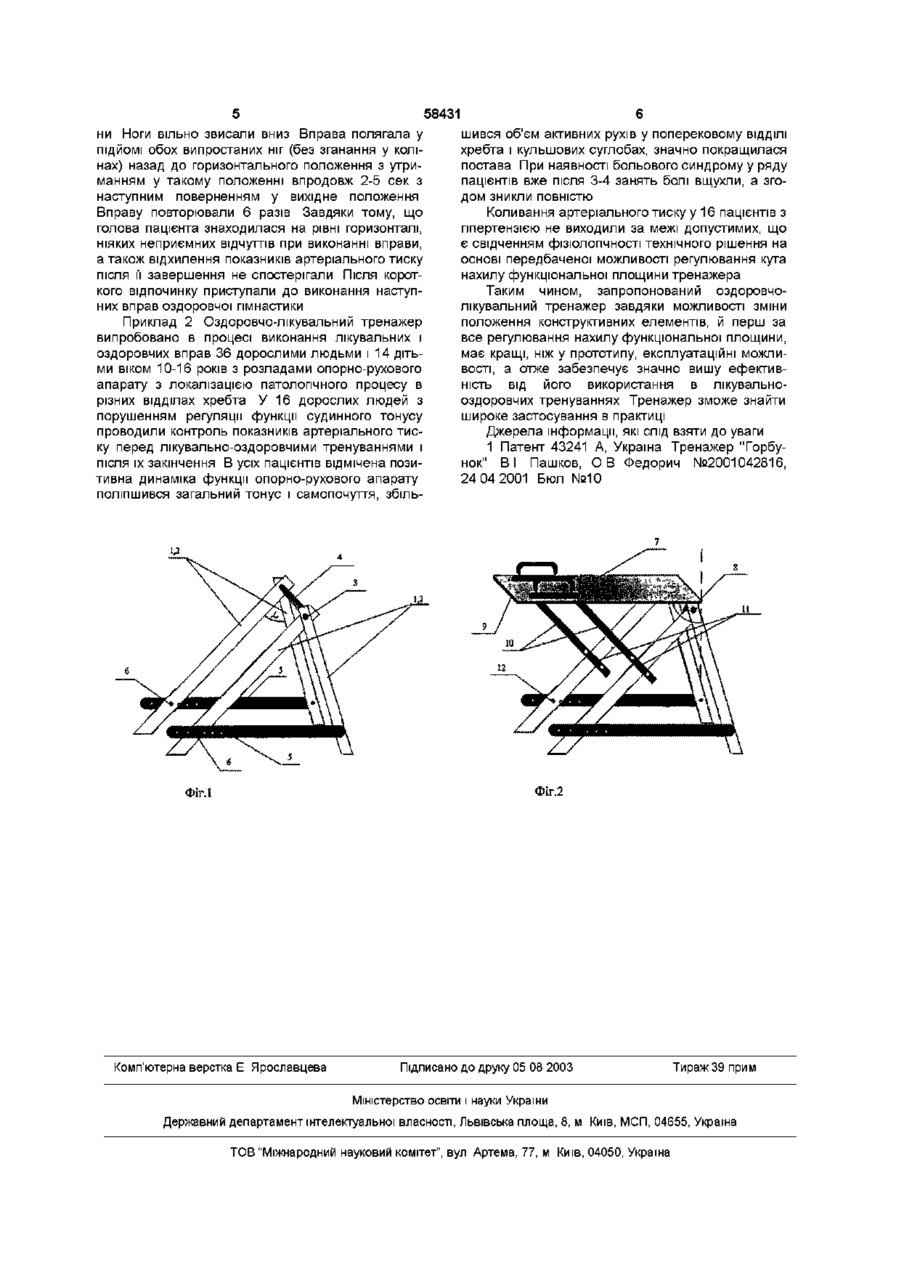

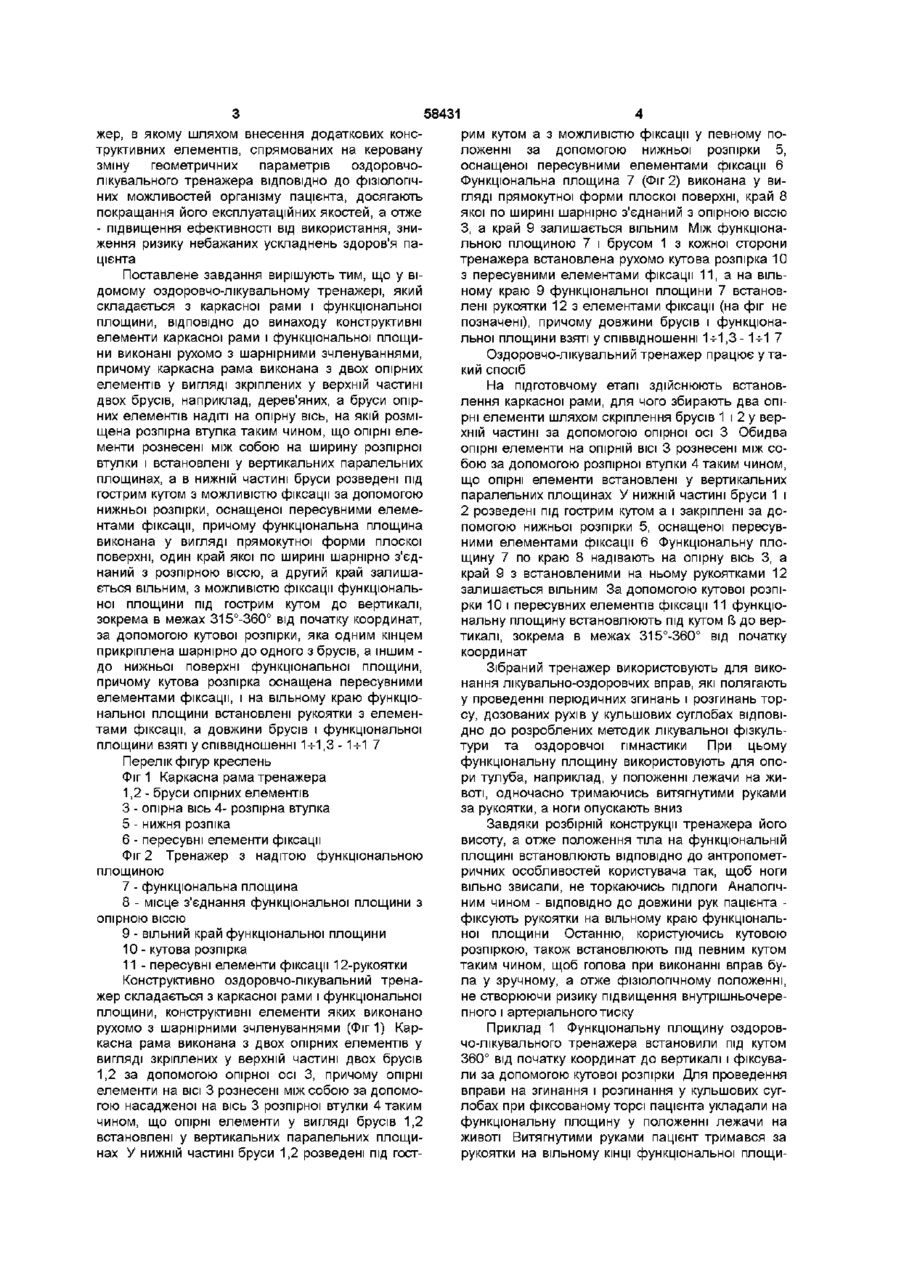

1 Оздоровчо-лікувальний тренажер, який складається з каркасної рами і функціональної площини, який відрізняється тим, що конструктивні елементи каркасної рами і функціональної площини виконані рухомими з шарнірними зчленуваннями 2 Оздоровчо-лікувальний тренажер за п 1 , який відрізняється тим, що каркасна рама виконана з двох опорних елементів у вигляді скріплених у верхній частині двох брусів, наприклад дерев'яних, а бруси опорних елементів надіті на опорну вісь, на якій розміщена розпірна втулка таким чином, що опорні елементи рознесені між собою на ширину розпірної втулки і встановлені у вертикальних паралельних площинах, 3 Оздоровчо-лікувальний тренажер за п 1 , який відрізняється тим, що в нижній частині бруси розведені під гострим кутом з можливістю фіксації за допомогою нижньої розпірки, оснащеної пересувними елементами фіксації 4 Оздоровчо-лікувальний тренажер за п 1 , який відрізняється тим, що функціональна площина виконана у вигляді прямокутної форми плоскої поверхні, один край якої по ширині шарнірно з'єднаний з опорною віссю, а другий край залишається вільним, з можливістю фіксації функціональної площини під кутом до вертикалі, зокрема в межах 315-360° від початку координат, за допомогою кутової розпірки, яка одним кінцем прикріплена шарнірно до одного з брусів, а іншим - до нижньої поверхні функціональної площини, причому кутова розпірка оснащена пересувними елементами фіксації 5 Оздоровчо-лікувальний тренажер за п 1 , який відрізняється тим, що на вільному краю функціональної площини встановлені рукоятки з елементами фіксації 6 Оздоровчо-лікувальний тренажер за п 1 , який відрізняється тим, що довжини брусів і функціональної площини взяті у співвідношенні 1-И.З1-5-1,7 СО ^00 Ю Винахід стосується спортивного і лікувальнофізкультурного знаряддя і може бути застосований у спортивній медицині і лікувальній фізкультурі, в тому числі для відновного лікування і профілактики захворювань о пор но-рухового апарату, зокрема, локалізованих у різних відділах хребта Відомий оздоровчо-лікувальний тренажер, який складається з каркасної рами і функціональної площини [1] Відомий тренажер виконано у вигляді єдиного спортивного знарядді, усі опірні і функціональні елементи якого складають конструкцію, призначену для виконання оздоровчолікувальних вправ на згинання і розгинання у хребті та кульшових суглобах, для зміцнення м'язів торсу і плечового поясу Недоліком відомого оздоровчо-лікувального тренажеру є недостатні експлуатаційні можливості, перш за все через нерухомість конструктивних елементів Це створює незручності при користуванні тренажером високих на зріст пацієнтів, що знижує ефективність тренажера від його використання Крім того, розташування рукояток для утримання тіла руками на рівні, нижчому від функціональної площини, призводить до розміщення голови, нижче рівня тіла, що після виконання принаймні 8-10 вправ у осіб похилого віку може призвести до підвищення внутрішньочерепного і артеріального тиску Це може в цілому ряді випадків загрожувати не тільки здоров'ю пацієнта, а навіть його життю В основу винаходу поставлено завдання вдосконалити відомий оздоровчо-лікувальний трена 58431 жер, в якому шляхом внесення додаткових конструктивних елементів, спрямованих на керовану зміну геометричних параметрів оздоровчолікувального тренажера ВІДПОВІДНО ДО фізіологічних можливостей організму пацієнта, досягають покращання його експлуатаційних якостей, а отже - підвищення ефективності від використання, зниження ризику небажаних ускладнень здоров'я пацієнта Поставлене завдання вирішують тим, що у відомому оздоровчо-лікувальному тренажері, який складається з каркасної рами і функціональної площини, ВІДПОВІДНО до винаходу конструктивні елементи каркасної рами і функціональної площини виконані рухомо з шарнірними зчленуваннями, причому каркасна рама виконана з двох опірних елементів у вигляді зкріплених у верхній частині двох брусів, наприклад, дерев'яних, а бруси опірних елементів надіті на опірну вісь, на якій розміщена розпірна втулка таким чином, що опірні елементи рознесені між собою на ширину розпірної втулки і встановлені у вертикальних паралельних площинах, а в нижній частині бруси розведені під гострим кутом з можливістю фіксації за допомогою нижньої розпірки, оснащеної пересувними елементами фіксації, причому функціональна площина виконана у вигляді прямокутної форми плоскої поверхні, один край якої по ширині шарнірно з'єднаний з розпірною віссю, а другий край залишається вільним, з можливістю фіксації функціональної площини під гострим кутом до вертикалі, зокрема в межах 315°-360° від початку координат, за допомогою кутової розпірки, яка одним кінцем прикріплена шарнірно до одного з брусів, а іншим до нижньої поверхні функціональної площини, причому кутова розпірка оснащена пересувними елементами фіксації, і на вільному краю функціональної площини встановлені рукоятки з елементами фіксації, а довжини брусів і функціональної площини взяті у співвідношенні 1-Й,3 - 1-Й 7 Перелік фігур креслень Фіг 1 Каркасна рама тренажера 1,2 - бруси опірних елементів З - опірна вісь 4- розпірна втулка 5 - нижня розпіка 6 - пересувні елементи фіксації Фіг 2 Тренажер з надітою функціональною площиною 7 - функціональна площина 8 - місце з'єднання функціональної площини з опірною віссю 9 - вільний край функціональної площини 10 - кутова розпірка 11 - пересувні елементи фіксації 12-рукоятки Конструктивно оздоровчо-лікувальний тренажер складається з каркасної рами і функціональної площини, конструктивні елементи яких виконано рухомо з шарнірними зчленуваннями (Фіг1) Каркасна рама виконана з двох опірних елементів у вигляді зкріплених у верхній частині двох брусів 1,2 за допомогою опірної осі 3, причому опірні елементи на ВІСІ 3 рознесені між собою за допомогою насадженої на вісь 3 розпірної втулки 4 таким чином, що опірні елементи у вигляді брусів 1,2 встановлені у вертикальних паралельних площинах У нижній частині бруси 1,2 розведені під гост рим кутом а з можливістю фіксації у певному положенні за допомогою нижньої розпірки 5, оснащеної пересувними елементами фіксації 6 Функціональна площина 7 (Фіг 2) виконана у вигляді прямокутної форми плоскої поверхні, край 8 якої по ширині шарнірно з'єднаний з опірною віссю З, а край 9 залишається вільним Між функціональною площиною 7 і брусом 1 з кожної сторони тренажера встановлена рухомо кутова розпірка 10 з пересувними елементами фіксації 11, а на вільному краю 9 функціональної площини 7 встановлені рукоятки 12 з елементами фіксації (на фіг не позначені), причому довжини брусів і функціональної площини взяті у співвідношенні 1-Й ,3 - 1-Й 7 Оздоровчо-лікувальний тренажер працює у такий спосіб На підготовчому етапі здійснюють встановлення каркасної рами, для чого збирають два опірні елементи шляхом скріплення брусів 1 і 2 у верхній частині за допомогою опірної осі 3 Обидва опірні елементи на опірній ВІСІ 3 рознесені між собою за допомогою розпірної втулки 4 таким чином, що опірні елементи встановлені у вертикальних паралельних площинах У нижній частині бруси 1 і 2 розведені під гострим кутом а і закріплені за допомогою нижньої розпірки 5, оснащеної пересувними елементами фіксації 6 Функціональну площину 7 по краю 8 надівають на опірну вісь 3, а край 9 з встановленими на ньому рукоятками 12 залишається вільним За допомогою кутової розпірки 10 і пересувних елементів фіксації 11 функціональну площину встановлюють під кутом 3 до верІ> тикалі, зокрема в межах 315°-360° від початку координат Зібраний тренажер використовують для виконання лікувально-оздоровчих вправ, які полягають у проведенні періодичних згинань і розгинань торсу, дозованих рухів у кульшових суглобах ВІДПОВІДНО до розроблених методик лікувальної фізкультури та оздоровчої гімнастики При цьому функціональну площину використовують для опори тулуба, наприклад, у положенні лежачи на животі, одночасно тримаючись витягнутими руками за рукоятки, а ноги опускають вниз Завдяки розбірній конструкції тренажера його висоту, а отже положення тіла на функціональній площині встановлюють ВІДПОВІДНО ДО антропометричних особливостей користувача так, щоб ноги вільно звисали, не торкаючись підлоги Аналогічним чином - ВІДПОВІДНО до довжини рук пацієнта фіксують рукоятки на вільному краю функціональної площини Останню, користуючись кутовою розпіркою, також встановлюють під певним кутом таким чином, щоб голова при виконанні вправ була у зручному, а отже фізіологічному положенні, не створюючи ризику підвищення внутрішньочерепного і артеріального тиску Приклад 1 Функціональну площину оздоровчо-лікувального тренажера встановили під кутом 360° від початку координат до вертикалі і фіксували за допомогою кутової розпірки Для проведення вправи на згинання і розгинання у кульшових суглобах при фіксованому торсі пацієнта укладали на функціональну площину у положенні лежачи на животі Витягнутими руками пацієнт тримався за рукоятки на вільному КІНЦІ функціональної площи 58431 ни Ноги вільно звисали вниз Вправа полягала у ПІДЙОМІ обох випростаних ніг (без зганання у колінах) назад до горизонтального положення з утриманням у такому положенні впродовж 2-5 сек з наступним поверненням у вихідне положення Вправу повторювали 6 разів Завдяки тому, що голова пацієнта знаходилася на рівні горизонталі, ніяких неприємних відчуттів при виконанні вправи, а також відхилення показників артеріального тиску після її завершення не спостерігали Після короткого відпочинку приступали до виконання наступних вправ оздоровчої гімнастики Приклад 2 Оздоровчо-лікувальний тренажер випробовано в процесі виконання лікувальних і оздоровчих вправ 36 дорослими людьми і 14 дітьми віком 10-16 років з розладами опорно-рухового апарату з локалізацією патологічного процесу в різних відділах хребта У 16 дорослих людей з порушенням регуляції функції судинного тонусу проводили контроль показників артеріального тиску перед лікувально-оздоровчими тренуваннями і після їх закінчення В усіх пацієнтів відмічена позитивна динаміка функції опорно-рухового апарату поліпшився загальний тонус і самопочуття, збіль шився об'єм активних рухів у поперековому ВІДДІЛІ хребта і кульшових суглобах, значно покращилася постава При наявності больового синдрому у ряду пацієнтів вже після 3-4 занять болі вщухли, а згодом зникли повністю Коливання артеріального тиску у 16 пацієнтів з гіпертензією не виходили за межі допустимих, що є свідченням фізіологічності технічного рішення на основі передбаченої можливості регулювання кута нахилу функціональної площини тренажера Таким чином, запропонований оздоровчолікувальний тренажер завдяки можливості зміни положення конструктивних елементів, й перш за все регулювання нахилу функціональної площини, має кращі, ніж у прототипу, експлуатаційні можливості, а отже забезпечує значно вишу ефективність від його використання в лікувальнооздоровчих тренуваннях Тренажер зможе знайти широке застосування в практиці Джерела інформації, які слід взяти до уваги 1 Патент 43241 А, Україна Тренажер "Горбунок" ВІ Пашков, O B Федорич №2001042816, 24 04 2001 Бюл №10 ФІг.2 Фіг.1 Комп'ютерна верстка Е Ярославцева Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
