Розподільник

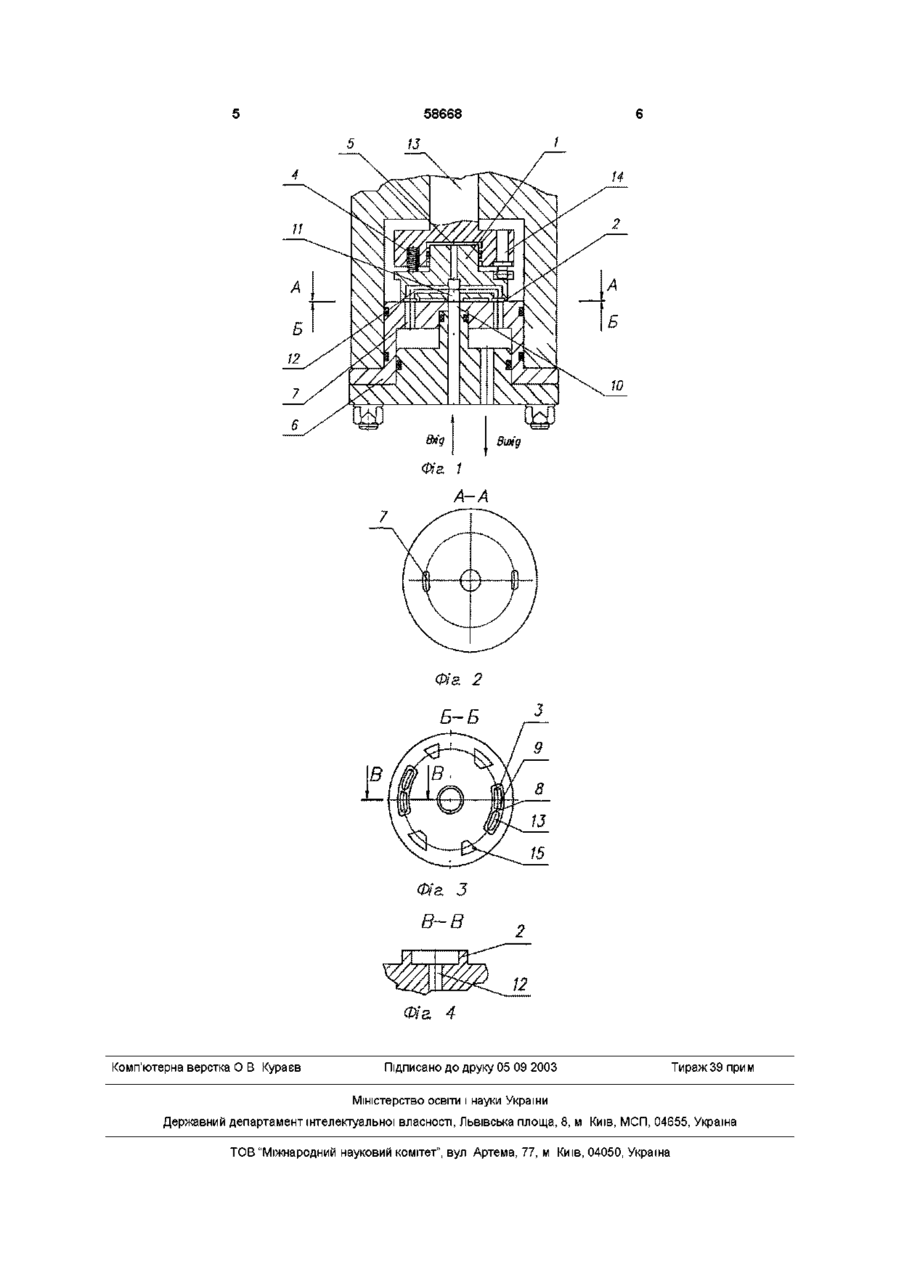

Розподільник, ЩО включає плоский поворотний золотник, виконаний у вигляді поршня з профільованими виступами і основними ущільнювальними поясками по периметру виступів наторцьовій частині, що притискується пружинами і зусиллям від тиску робочого тіла до плити з профільованими вікнами, який відрізняється тим, що кожний виступ на золотнику має додаткову ущільнюючу перемичку, створюючу в порожнині між виступом і плитою підвідну порожнину, в яку здійснюється підведення робочого тіла через сполучені центральні отвори в плиті і золотнику і канали в золотнику, а відведення робочого тіла виконується в профільовані вікна в плиті через дросельні канали змінного перетину, утворені між кромками перемичок і кромками вікон в плиті, при цьому основні ущільнювальні пояски повністю перекривають вікна в плиті в будь-якому робочому положенні золотника Передбачуваний винахід відноситься до пристроїв автоматичного управління і може бути використаний переважно для дозування робочого тіла в гідравлічних системах, де потрібно мале переставне зусилля ВІДОМІ розподільники з плоским золотником [1, 2, 3], які здійснюють комутацію потоку за рахунок поворотного руху регулюючого елемента відносно своєї осі Незважаючи на широке поширення таких розподільників вони мають ряд істотних недоліків До них відносяться складність забезпечення беззазорного з'єднання між рухомим і нерухомим елементами [1 (рис 175, с 240)], велике навантаження на поворотному елементі [2], значні габарити при реалізації великої пропускної здатності [1 (рис 178, с241),3] Найбільш близьким до передбачуваного винаходу по технічній суті і КІЛЬКОСТІ співпадаючих ознак є вибраний як прототип розподільник, описаний в [4] Розподільник включає плоский поворотний золотник, виконаний у вигляді поршня з профільованими виступами і основними ущільнювальними поясками по периметру виступів наторцьовій частині, що притискується пружинами і зусиллям від тиску робочого тіла до плити з профільованими вікнами Дозування робочого тіла здійснюється через дросельні канали змінного перетину, утворені між кромками вікон в плиті і кромками виступів, в порожнину корпусу Така конструктивна схема забезпечує статичне розвантаження золотника, зводить до мінімуму зусилля на його поворот і дозволяє отримати необхідну витратну характеристику розподільника Недоліком даного розподільника є велике навантаження на корпусні деталі із-за дії на них високого тиску робочого тіла Для нейтралізації цього недоліку необхідно збільшувати товщину стінок, що призводить до погіршення масо-габаритних характеристик розподільника В основу винаходу поставлена задача скорочення габаритів і ваги розподільника шляхом зміни відомих і введення нових елементів, що забезпечують зниження зусиль, які діють на корпусні деталі Для досягнення цього технічного результату в розподільникові, який включає плоский поворотний золотник, виконаний у вигляді поршня з профільованими виступами і основними ущільнювальними поясками по периметру виступів на торцьовій частині, що притискується пружинами і зусиллям від тиску робочого тіла до плити з профільованими вікнами, згідно з винаходом кожний виступ на золотнику має додаткову ущільнюючу перемичку, утворюючу в порожнині між виступом і плитою підвідну порожнину, в яку здійснюється підведення робочого тіла через сполучені центральні отвори в плиті і золотнику і канали в золотнику, а відведення робочого тіла виконується в про 00 (О (О 00 Ю 58668 дення виконується в профільовані вікна 7 в плиті 6 через дросельні канали змінного перетину, утворені між кромками перемичок 8 і кромками вікон 7 в плиті 6 Розподільник працює таким чином При закритому положенні розподільника робоче тіло під високим тиском з входу через сполучені центральні отвори 10 і 11 в плиті 6 і золотнику 1 і канали 12 в золотнику 1 надходить в ПІДВІДНІ порожнини 9, перекриті основними ущільнювальними поясками 3 і роз'єднані перемичками 8 з вікнами 7 в плиті, а через отвір 11 в порожнину 5, додатково притискуючи разом з пружинами 4 золотник 1 до плити 6 і забезпечуючи герметичність і нерухомість з'єднання При переміщенні привідного вала 13 на заданий кут золотник 1, встановлений основними ущільнювальними поясками виступів 2 і опірними виступами 15 на поверхню плити 6 і щільно притиснутий до неї пружинами 4 і зусиллям від тиску в порожнині 5, за допомогою сферичного пальця 14 переміщується по поверхні плити 6, утворюючи кромками ущільнюючих перемичок 8 Заявлений винахід є новим, оскільки він невіразом з кромками вікон 7 канали змінного перетидомий з рівня техніки, має винахідницький рівень, ну, які забезпечують необхідну подачу робочого бо запропоноване технічне рішення явним обратіла, при цьому основні ущільнювальні пояски З зом не слідує з рівня техніки, промислово застосоповністю перекривають вікна 7 в плиті 6 в будьвний, оскільки він призначений для використання в якому робочому положенні золотника 1 паливнорегулювальної системі газотурбінного двигуна Для зменшення зусиль, необхідних для повороту привідного вала 13 в усьому діапазоні регуТехнічна суть і принцип дії розподільника полювання, площа перетину поршневої частини зояснюються кресленнями, на яких зображено лотника 1 рівна площі перетину виступів 2 по на фіг 1 - поздовжній розріз розподільника, основним ущільнювальним пояскам З на фіг 2 - перетин А-А на фіг 1, на фіг 3 - перетин Б-Б на фіг 1, Використання даного технічного рішення дозволило отримати компактний розподільник, який на фіг 4 - перетин В-В на фіг З призначений для застосування в насосі-дозаторі Розподільник, показаний на фіг 1 в положенні НД-450 системи автоматичного регулювання газомаксимальної витрати, включає плоский повороттурбінного двигуна АІ-450 ний золотник 1, виконаний у вигляді поршня з профільованими виступами 2 і основними ущільВикористані джерела нювальними поясками 3 по периметру виступів 2 1 Башта Т М Гідравлічні приводи літаючих на торцьовій частині Золотник 1 притискується апаратів - М Машинобудування, 1967 -496с пружинами 4 і зусиллям від тиску робочого тіла в 2 Авторське свідоцтво СРСР №1021794, кл F порожнині 5 до плити 6 з профільованими вікнами 01 L5/02, 1983 7 Кожний виступ 2 на золотнику 1 має додаткову 3 Авторське свідоцтво СРСР №301452, кп F ущільнюючу перемичку 8, створюючу в порожнині 01 L5/02, 1968 між виступом 2 і плитою 6 підвідну порожнину 9 4 Деклараційний патент України №39375 А на Підведення робочого тіла здійснюється через сповинахід "Розподільник", КП F 01 L 7/06, лучені центральні отвори 10 і 11 ВІДПОВІДНО В ПЛИТІ 15 06 2001 р 6 і золотнику 1 в ПІДВІДНІ порожнини 12, а відве фільовані вікна в плиті через дросельні канали змінного перетину, утворені між кромками перемичок і кромками вікон в плиті, при цьому основні ущільнювальні пояски повністю перекривають вікна в плиті в будь-якому робочому положенні золотника Між ВІДМІННИМИ ознаками і технічним результатом, що досягається є причинно - наслідковий зв'язок Виконання на кожному профільованому виступі на золотнику додаткової ущільнюючої перемички, утворюючої в порожнині між виступом і плитою підвідну порожнину, в яку здійснюється підведення робочого тіла через сполучені центральні отвори в плиті і золотнику і канали в золотнику, а відведення робочого тіла виконується в профільовані вікна в плиті через дросельні канали змінного перетину, утворені між кромками перемичок і кромками вікон в плиті, дозволяє виключити контакт високого тиску робочого тіла з корпусними деталями За рахунок цього отриманий новий технічний результат - поліпшені масо-габаритні характеристики розподільника 58668 ц ю Фа 2 Б~ Б J — 9 в В ш \ г\ / ¥X 8 15 Фіг. 4 Комп'ютерна верстка О В Кураєв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
